Um torno vertical (também chamado de torno de torneamento vertical, ou VTL) é um tipo de torno em que o eixo do fuso é orientado verticalmente, em vez de horizontalmente. Essas máquinas são particularmente adequadas para usinar peças grandes, pesadas e com formatos irregulares.
máx. Curso do eixo X :
1700mmmáx. Curso do eixo Y :
820mmmáx. Viagem no eixo Z :
750mmPeso máximo das peças de trabalho :
1500KGAplicativo :
Precision Mold, Auto PartsEm processamento :
Surface Milling, Drilling Holes, Tapping，Heavy CuttingCaracterísticas estruturais do torno vertical
 | Centro de usinagem de ultra-alto desempenho 1. Use um carregador de ferramentas de disco de 24T para melhorar a eficiência do processamento. 2. Ambos os eixos X/Y são equipados com motores de alta potência como padrão, e o eixo Z utiliza um motor maior. O eixo Z adiciona equilíbrio de nitrogênio, o que permite um posicionamento rápido e preciso e reduz a vibração. 3. O motor do fuso é equipado de série com um motor generalizado de alto torque de 15-18,5 kW. O torque do fuso é significativamente melhorado em comparação com outras marcas do mesmo tipo, o que o torna muito adequado para cortes pesados.
|
Características da Máquina Óptica
1. Adote o trilho linear Rexroth;
2. Vão extra grande no eixo Y;
3. Suporte deslizante de 6 eixos X, forte rigidez para garantir corte potente;
4. Os três eixos utilizam rolamentos originais NSK (3062), modo 3+2, pré-tensionados para evitar deslocamento térmico;
5. Design de pulverização de anel de eixo BBT 5 0;
6. Adotando o cilindro de batimento de faca de ultra-alta velocidade original de Taiwan, o tempo de batimento de faca pode chegar a 0,28 s;
7. A base da máquina-ferramenta é feita de ferro fundido de alta qualidade HT300.
Torno Vertical Parâmetros

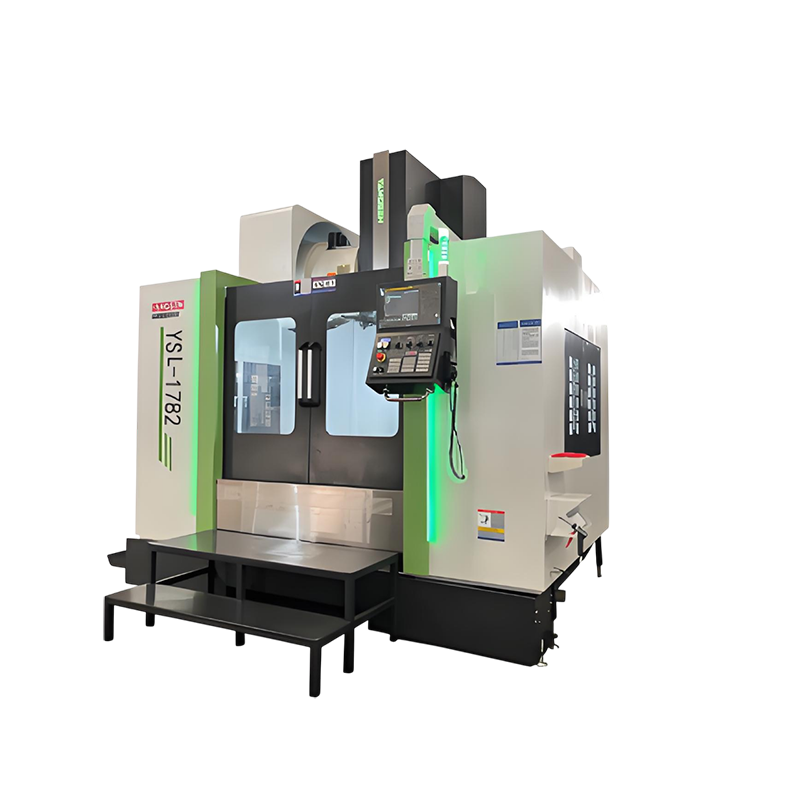

| Item | Especificação | unidade | YSL-1782 |
| Viajar | Eixo X/Y/Z | mm | 1700/820/750 |
| Distância da ponta do fuso à mesa de trabalho | mm | 150-900 | |
| Distância do centro do fuso à trilha da coluna | mm | 880 | |
| Formulário de rastreamento | Guias Lineares | ||
| Mesa de trabalho | Tamanho da bancada (C*L) | mm | 1800*800 |
| Capacidade máxima de carga da bancada | kg | 1500 | |
| Ranhura em T | Não/mm | 7 -22*110 | |
| Fuso | Orifício cônico do fuso (dimensões do modelo/instalação) | mm | BBT50 |
| Velocidade do fuso | rpm | 6000 | |
| Velocidade máxima | rpm | 4500 | |
| Modo de acionamento do fuso | Caixa de engrenagens | ||
| Alimentar | Avanço rápido nos eixos X/Y/Z | m/min | 24/24/24 |
| Avanço máximo de corte | mm/minuto | 10000 | |
| Troca de ferramenta | Método de troca de ferramentas | Montagem lateral | |
| Especificações do cabo da ferramenta | tipo | BT50 | |
| Capacidade da ferramenta | ferramentas | vinte e quatro | |
| Diâmetro máximo da ferramenta (ferramenta de corte) | mm | 105 | |
| Diâmetro máximo da ferramenta (sem ferramenta) | mm | 200 | |
| Comprimento máximo da ferramenta | mm | 350 | |
| Peso máximo da ferramenta | kg | 15 | |
| Tempo de troca de ferramenta mais rápido | seg | 4.9 | |
| Motor | Motor de fuso | kw | βiIP 30 / 8000 |
| Servo motor de três eixos | kw | B é 40 / 2 000 | |
| B é 40 / 2 000 | |||
| Βis 40B / 2 000 | |||
| Motor da bomba de água de corte | m/hm | 4-30 | |
| Precisão | Precisão de posicionamento | mm | ±0,005 |
| Precisão de posicionamento de repetição | mm | ±0,003 | |
| Requisitos de energia | Requisitos de energia | kv | 30 |
| Requisitos da fonte de ar | Kg/cm | 6~8 | |
| Tamanho da máquina | Comprimento*Largura*Altura | mm | 4800*3800*3800 |
| peso | t | 13 |
