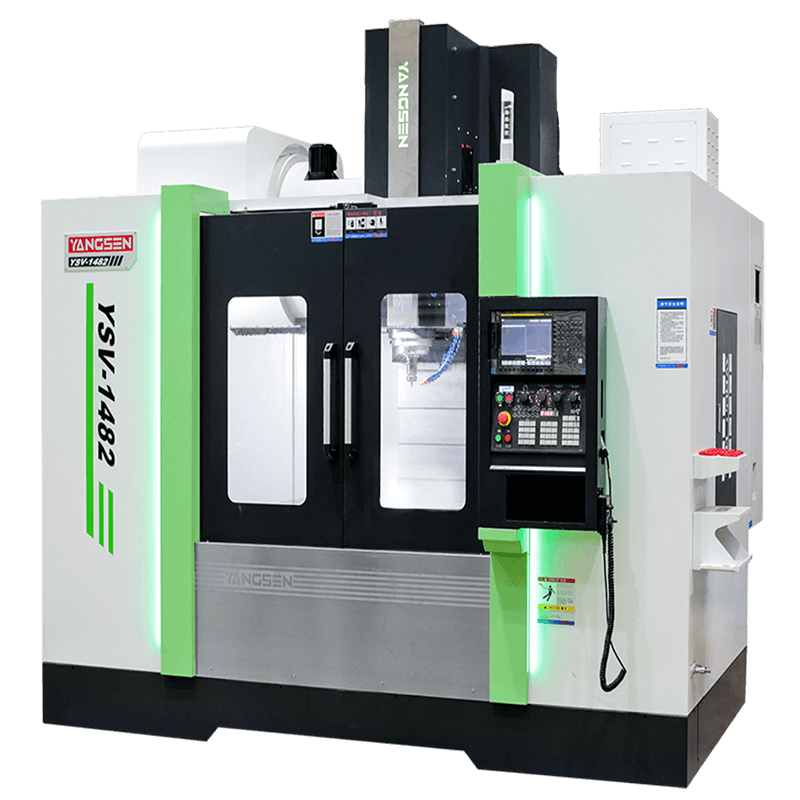

Centro de máquina vertical CNC O eixo de alimentação do centro de usinagem vertical é controlado pelas coordenadas X, Y e Z. O eixo principal é acionado por um servo motor. Ele pode realizar perfuração, fresamento, mandrilamento, expansão, alargamento, rosqueamento e outros processos de peças complexas, como vários discos, placas, cascas, cames, moldes, etc., e linhas de rolos de três eixos. Estrutura ferroviária, adequada para produção em peça única e em massa de diversas peças complexas em diversos setores.
máx. Curso do eixo X :
1000mmmáx. Curso do eixo Y :
600mmmáx. Viagem no eixo Z :
680mmComprimento máximo da peça de trabalho :
1100mmLargura máxima das peças de trabalho :
600mmPeso máximo das peças de trabalho :
10000KGAplicativo :
Auto PartsEm processamento :
Surface Milling, Drilling Holes, TappingCaracterísticas estruturais de usinagem vertical
 | Centro de máquina vertical CNC O eixo de alimentação do centro de usinagem vertical é controlado pelas coordenadas X, Y e Z. O eixo principal é acionado por um servo motor. Ele pode realizar perfuração, fresamento, mandrilamento, expansão, alargamento, rosqueamento e outros processos de peças complexas, como vários discos, placas, cascas, cames, moldes, etc., e linhas de rolos de três eixos. Estrutura ferroviária, adequada para produção em peça única e em massa de diversas peças complexas em diversos setores. |
Desempenho de corte de máquina
Fresamento de superfície | Aço 45# | Furos de perfuração | Aço 45# | Tocando | Aço 45# | ||
Profundidade de corte 7mm |
| Diâmetro do cortador Ø80 |
| Tocando M30 |
| ||
Cortador | Ø125mm*5T | Cortador | Ø80mm*2T | Cortador | M30*3P | ||
Velocidade do fuso | 550 rpm | Velocidade do fuso | 800 rpm | Velocidade do fuso | 120 rpm | ||
Alimentar | F500 | Alimentar | F100 | Alimentar | F420 | ||
Largura | 80mm | Largura | 80mm | Largura | 50mm | ||
Características estruturais da máquina de estrutura vertical
 | Acoplamento japonês NBK/rolamento NSK do Japão Taiwan PMI diâmetro externo 50mm parafuso esférico grau C3 1. Tratamento de pré-tensionamento de parafuso esférico para evitar estiramento a quente. 2. Design em forma de caixa na parte traseira da cabeça do fuso, estrutura triangular, suporte deslizante de 6 eixos Z, super rígido. 3. Instale Taiwan Φ155 BBT50 de alta rigidez, 6000 rpm, 6 rolamentos, design de bicos de refrigeração. 4. Curso de três eixos X: 1300/Y: 750/Z: 680 Reservado para instalação de balanças lineares ópticas. 5. O eixo Y é suportado por 4 guias lineares de esferas alemãs Rexroth para máxima rigidez e precisão. 6. Mesa de trabalho: 1360*700mm 7. Caixa de velocidades BF. Caixa de câmbio italiana BF opcional, super capacidade de corte, funções de marcha alta e baixa, mudança de marcha contínua. O ruim é feito de ferro fundido de alta qualidade HT300 de precisão |
| Modelo | YSL-1060 | ||
| Assunto | Especificações | Unidades | |
| Viagem | Eixo X/Y/Z | mm | 1000/600/680 |
| Nariz do fuso para mesa de trabalho | mm | 120-800 | |
| Centro do fuso para coluna | mm | 620 | |
| Guia de três eixos | / | Guia linear de rolo X/Y e forma de caixa Z | |
| Mesa de trabalho | Tamanho da mesa de trabalho (L*W) | mm | 1100x600 |
| Carga máxima da mesa | kg | 1000 | |
| Slot T | mm | 5-18x90 | |
| Fuso | Conicidade do fuso | tipo | BBT-40 |
| Velocidade do fuso | rpm | 10.000 | |
| Tipo de acionamento do fuso | / | Cinto | |
| Taxa de alimentação | Avanço Rápido (X/Y/Z) | m/min | 30/30/15 |
| Avanço de corte (X/Y/Z) | m/min | 10 | |
| Trocador de ferramentas | Trocador Automático de Ferramentas | / | Tipo ARM |
| Tipo de haste da ferramenta | tipo | BT50 | |
| Capacidade de armazenamento de ferramentas | Pedaço | 24 | |
| Máx. Diâmetro da ferramenta (adjacente) | mm | 80 | |
| Máx. Diâmetro da ferramenta (vazio) | mm | 120 | |
| Máx. Comprimento da ferramenta | mm | 300 | |
| Máx. Peso da ferramenta | kg | 7 | |
| Tempo de troca de ferramenta | segundo | 1.4 | |
| Motor | Motor de fuso | kw | 7,5/11 |
| Motor Seiw de três eixos | kw | 2,0/2,0/3,0 | |
| Precisão | Precisão | mm | ±0,005/300 |
| Repetibilidade | mm | ±0,003 | |
| Energia necessária | Requisito de energia | kva | 20 |
| Requisito de pressão de ar | kg/cm² | 6 ^ 8 | |
| Outros | Dimensões Externas (C*L*A) | mm | 2530x2800x2850 |
| Peso bruto | t | 7 | |
