Ao comparar centros de usinagem CNC, você pode notar que algumas máquinas utilizam porta-ferramentas BT, enquanto outras são equipadas com sistemas BBT ou HSK. A diferença de preço pode ser significativa, mas será que a opção mais cara sempre vale a pena?
A resposta depende das suas necessidades de usinagem. Fatores como velocidade do fuso, estabilidade de corte, acabamento superficial e eficiência de produção estão todos intimamente relacionados ao sistema de porta-ferramentas escolhido.
Neste artigo, compararemos os porta-ferramentas BT, BBT e HSK para ajudá-lo a entender suas diferenças e escolher a solução certa para sua aplicação e orçamento.
Um porta-ferramentas CNC conecta a ferramenta de corte ao fuso e garante que ela permaneça firmemente no lugar durante a usinagem. Ele transfere as forças de corte, o torque e a rotação do fuso diretamente para a ferramenta.
Até mesmo pequenas diferenças no projeto do porta-ferramentas podem afetar a precisão da usinagem, o acabamento superficial e a vida útil da ferramenta. Um porta-ferramentas bem dimensionado reduz a vibração, melhora a estabilidade e ajuda a obter resultados consistentes, enquanto a escolha errada pode limitar o desempenho até mesmo da máquina CNC mais avançada.
Escolher o porta-ferramentas certo não se resume apenas ao custo — isso impacta diretamente sua produtividade e a qualidade do produto. O sistema certo garante:
BT, BBT e HSK são os três sistemas mais comuns, cada um projetado para atender a diferentes necessidades de usinagem. Compreender suas diferenças ajudará você a selecionar o porta-ferramentas mais adequado para seu fuso e aplicação.

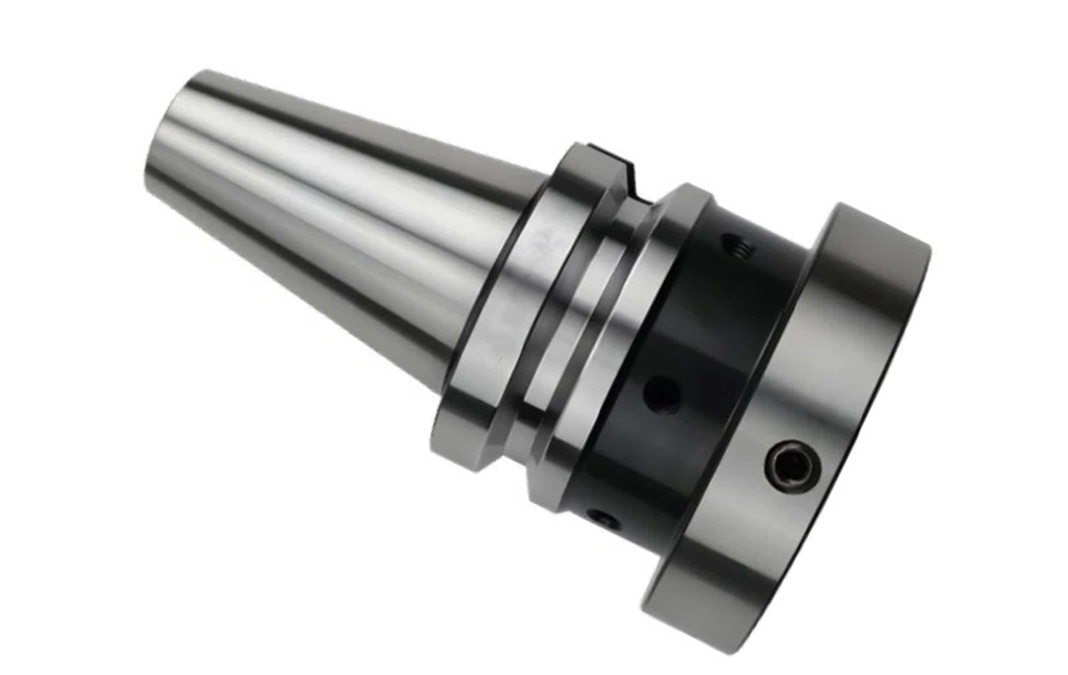

O porta-ferramentas BT é o sistema de porta-ferramentas mais utilizado no mundo. centros de usinagem CNCEle utiliza um cone de 7,24 para posicionamento e um pino de tração para fixar o suporte dentro do fuso. A superfície cônica proporciona o contato principal entre o fuso e o porta-ferramentas, enquanto a face do suporte não participa do posicionamento.
Este design simples e comprovado tornou o BT o padrão da indústria para aplicações gerais de usinagem.
Os porta-ferramentas BT são conhecidos pela sua simplicidade, confiabilidade e preço acessível. São fáceis de encontrar, compatíveis com uma ampla gama de máquinas CNC e oferecem desempenho suficiente para a maioria das tarefas de usinagem.
As principais características incluem:
Os suportes para ferramentas BT são comumente usados em:
Para a maioria das operações de usinagem que não exigem velocidades de fuso extremamente altas ou precisão ultra-elevada, os porta-ferramentas BT oferecem um excelente equilíbrio entre desempenho e custo.
Os porta-ferramentas BT são normalmente recomendados para velocidades de fuso abaixo de 12.000 RPM. Nessas velocidades, eles oferecem desempenho estável e atendem aos requisitos da maioria das aplicações de usinagem.
Para fabricantes que buscam um sistema de porta-ferramentas econômico e confiável, o BT continua sendo a opção mais prática. É também por isso que o BT40 e o BT50 continuam sendo a configuração padrão em muitos centros de usinagem CNC em todo o mundo.

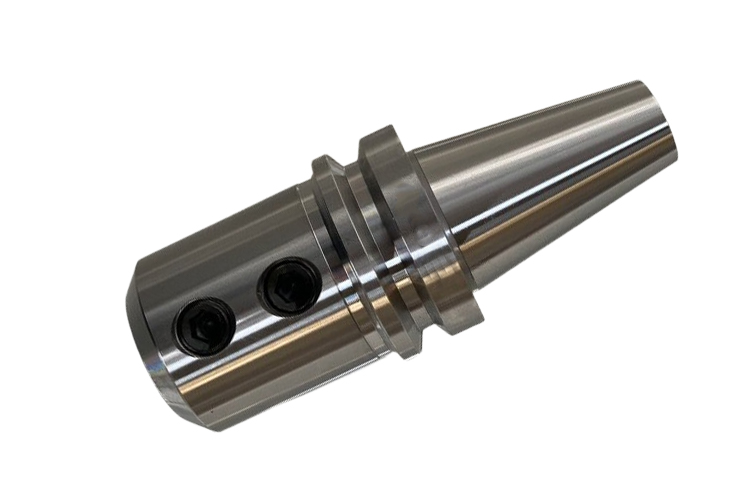

O porta-ferramentas BBT é uma versão aprimorada do sistema BT tradicional. Ao contrário do BT, que depende apenas do contato cônico, o BBT utiliza um posicionamento de contato duplo, onde tanto o cone quanto a face do porta-ferramentas entram em contato com o eixo simultaneamente.
Este design cria uma conexão mais firme entre o fuso e o porta-ferramentas, melhorando a rigidez e a estabilidade geral durante a usinagem.
Em comparação com os porta-ferramentas BT, o BBT oferece melhor suporte para usinagem de alta velocidade e alta precisão.
As principais características incluem:
Devido à maior resistência na conexão entre o eixo e a ferramenta, os porta-ferramentas BBT são frequentemente preferidos quando são necessárias forças de corte mais elevadas ou tolerâncias mais rigorosas.
Os porta-ferramentas BBT são comumente usados em:
São especialmente adequados para usuários que precisam de mais rigidez do que o BT pode fornecer, mas que não necessariamente necessitam de um sistema HSK completo.
Os porta-ferramentas BBT são comumente usados em fusos com velocidades entre 10.000 e 20.000 RPM. São frequentemente encontrados em fusos mecânicos de alto desempenho e em algumas aplicações de fusos motorizados.
Para fabricantes que buscam maior precisão e estabilidade de corte sem migrar para o sistema HSK, mais caro, a BBT oferece um excelente equilíbrio entre desempenho e investimento.

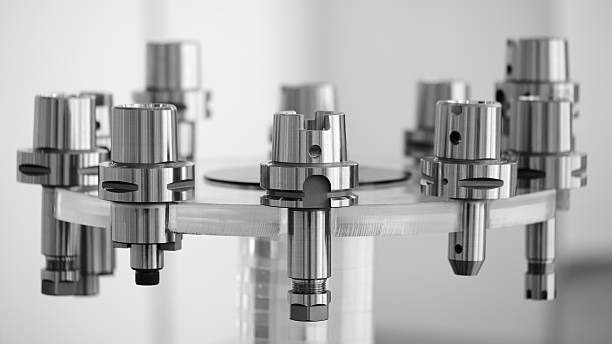

Os porta-ferramentas HSK são projetados especificamente para usinagem CNC de alta velocidade e alta precisão. Assim como os porta-ferramentas BBT, eles utilizam posicionamento de contato duplo — contato cônico mais contato frontal —, mas sua estrutura é diferente:
A haste é oca, o que reduz o peso e as forças centrífugas em altas velocidades do fuso.
O mecanismo de fixação é interno, portanto não há nenhum pino de tração visível.
O design de contato duplo garante máxima rigidez e repetibilidade, mesmo em velocidades muito altas.
Essa combinação de leveza e conexão de contato duplo torna o HSK ideal para máquinas que operam a 15.000 RPM ou mais, incluindo fusos de altíssima velocidade de até 25.000 a 30.000 RPM.
Os porta-ferramentas HSK oferecem diversas vantagens em relação aos porta-ferramentas BT e BBT para tarefas de usinagem exigentes:
Graças a essas características, os porta-ferramentas HSK mantêm alto desempenho e precisão mesmo em velocidades de rotação extremas.
Os porta-ferramentas HSK são amplamente utilizados em:
Esses suportes são particularmente adequados para indústrias onde o acabamento superficial, a precisão e a estabilidade do eixo são críticos.
Os porta-ferramentas HSK são normalmente usados para velocidades de fuso acima de 15.000 RPM, com muitas aplicações variando de 20.000 a 30.000 RPM. O design oco e a fixação interna os tornam estáveis sob altas forças centrífugas que representariam um desafio para os porta-ferramentas BT ou BBT.
Para clientes que priorizam alto desempenho em velocidade, precisão e estabilidade do fuso, os porta-ferramentas HSK são a escolha preferida, embora seu custo seja maior em comparação com os sistemas BT ou BBT.
Embora BT, BBT e HSK sirvam ao mesmo propósito, seus métodos de posicionamento, rigidez, capacidade de velocidade e custo são bastante diferentes. A comparação abaixo pode ajudá-lo a identificar rapidamente a opção mais adequada para sua aplicação.
Recurso | BT | BBT | HSK |
Método de posicionamento | Contato cônico | Contato cônico + facial | Contato cônico + facial |
Método de fixação | Puxador de pino | Puxador de pino | Fixação interna |
Rigidez | Bom | Melhorar | Melhor |
Precisão | Bom | Alto | Muito alto |
Desempenho de alta velocidade | Bom | Melhorar | Melhor |
Peso do suporte de ferramentas | Pesado | Pesado | Leve |
Velocidade recomendada | <12.000 RPM | 10.000–20.000 RPM | >15.000 RPM |
Máquina típica | VMC padrão | VMC de alto desempenho | Centro de usinagem de alta velocidade |
Custo | Baixo | Médio | Alto |
BT = Mais Econômico
BBT = Melhor Rigidez e Precisão
HSK = Ideal para máquinas de alta velocidade e alta precisão
O melhor porta-ferramentas não é necessariamente o mais caro. Ele deve ser compatível com a velocidade do seu fuso, os requisitos de usinagem e o seu orçamento.
Escolha BT se:
Você deseja uma solução amplamente disponível e de fácil manutenção.
Escolha BBT se:
Você frequentemente usina moldes, matrizes ou peças de precisão.
Escolha HSK se:
Você fabrica componentes aeroespaciais, médicos ou outros componentes de alta precisão.
1. O BBT é melhor que o BT?
Sim, o BBT oferece maior rigidez e precisão de posicionamento devido ao seu design de contato duplo. Isso o torna mais estável para usinagem de precisão e aplicações de alta velocidade em comparação com os porta-ferramentas BT padrão.
2. Por que o HSK é mais caro?
Os porta-ferramentas HSK são projetados para usinagem de alta velocidade e alta precisão. Sua haste oca e mecanismo de fixação interno reduzem as forças centrífugas e melhoram a estabilidade, o que justifica o custo mais elevado.
3. Os porta-ferramentas BT podem ser usados em fusos de alta velocidade?
Os porta-ferramentas BT são adequados para velocidades de até aproximadamente 12.000 RPM. Acima desse limite, podem ocorrer vibrações e redução da estabilidade, portanto, recomenda-se o uso de porta-ferramentas BBT ou HSK para operações em alta velocidade.
4. Qual porta-ferramentas oferece a melhor rigidez?
O HSK oferece a maior rigidez para aplicações de alta velocidade, seguido de perto pelo BBT. Os porta-ferramentas BT padrão têm menor rigidez devido ao design cônico de contato único.
5. Posso atualizar do BT para o BBT ou HSK?
Sim, muitas máquinas CNC permitem a atualização do porta-ferramentas. No entanto, você deve verificar a compatibilidade do eixo e considerar o custo de adaptadores ou modificações na máquina, se necessário.
Não existe um porta-ferramentas ideal único — apenas aquele que melhor se adapta às suas necessidades de usinagem.
Antes de escolher um centro de usinagem CNC, considere não apenas a velocidade do fuso, mas também o sistema de porta-ferramentas. A combinação certa pode melhorar o desempenho da usinagem, o acabamento superficial e a produtividade geral. Se você estiver avaliando uma nova máquina, entender as diferenças entre BT, BBT e HSK ajudará você a tomar uma decisão de investimento mais informada.
