Sua nova máquina CNC chegou. Mas antes de começar a usinar peças, uma pergunta importa mais do que qualquer outra: Ela foi instalada corretamente?
Uma instalação inadequada pode levar a vibrações, usinagem imprecisa, tempo de inatividade inesperado e retrabalho dispendioso — mesmo que você tenha investido em uma máquina CNC de alta qualidade. A boa notícia é que a maioria desses problemas pode ser evitada seguindo o processo de instalação correto desde o início.
Neste guia, você aprenderá 9 etapas essenciais para uma instalação bem-sucedida de máquinas CNC. Da preparação do local e nivelamento da máquina ao corte de teste final, cada etapa foi projetada para ajudá-lo a colocar sua máquina em produção mais rapidamente, garantindo precisão, confiabilidade e desempenho a longo prazo.
Uma instalação tranquila de uma máquina CNC começa muito antes da chegada da máquina à sua fábrica. Dedicar um pouco de tempo à preparação do local, das instalações e dos equipamentos de elevação pode economizar horas — ou até mesmo dias — de atrasos durante a instalação.
Antes de descarregar a máquina, certifique-se de que tudo está pronto. Isso não só agiliza o processo de instalação, como também ajuda a proteger a máquina contra danos desnecessários e garante que ela possa ser colocada em funcionamento sem interrupções inesperadas.
A área de instalação deve oferecer espaço suficiente para a operação, manutenção e futuros reparos da máquina. O piso deve ser resistente e nivelado o bastante para suportar o peso da máquina sem vibrações ou assentamentos excessivos. Também é importante manter a máquina afastada de fontes de calor, poeira excessiva, umidade e outros fatores ambientais que possam afetar a precisão da usinagem.
Confirme se todos os recursos necessários estão disponíveis antes da instalação. Isso geralmente inclui uma fonte de alimentação estável, ar comprimido, fluido de refrigeração, lubrificação e conectividade de rede, caso seu sistema CNC exija monitoramento remoto ou transferência de dados. Verificar essas conexões com antecedência ajuda a evitar tempo de inatividade desnecessário durante o comissionamento.
Máquinas CNC de grande porte É necessário equipamento de elevação adequado para descarregar e posicionar a máquina com segurança. Prepare o guindaste ou empilhadeira, as ferramentas de elevação, os instrumentos de nivelamento de precisão e os acessórios básicos de instalação necessários antes da chegada da máquina. Ter o equipamento certo à mão permite que a equipe de instalação conclua o processo com segurança e eficiência.

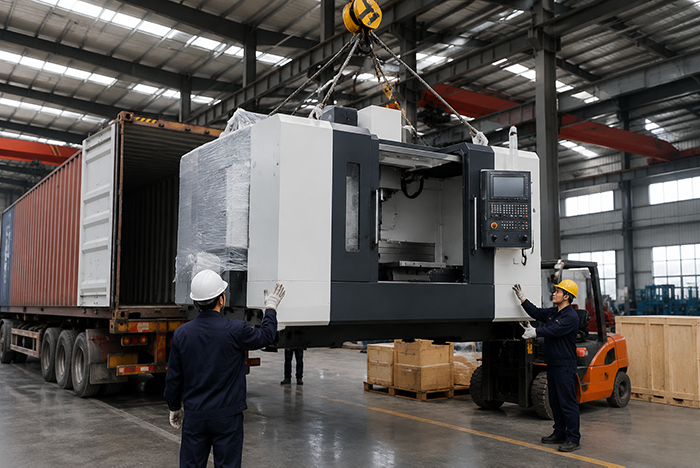

Antes de iniciar a instalação, certifique-se de que a máquina CNC seja descarregada com segurança utilizando equipamentos de elevação adequados, como um guindaste ou empilhadeira. Siga sempre as instruções de elevação do fabricante para evitar danos à máquina ou aos seus componentes de precisão durante o manuseio.
Após a máquina estar no chão, inspecione-a cuidadosamente em busca de sinais de danos causados pelo transporte. Verifique a estrutura da máquina, o painel elétrico, a área do eixo e os componentes expostos. Em seguida, compare todos os acessórios e documentos com a lista de embalagem para garantir que nada esteja faltando. Se você notar algum dano ou peça faltante, entre em contato com o fornecedor antes de prosseguir com a instalação.
Lista de verificação:
Após descarregar e inspecionar a máquina CNC, mova-a para o local de instalação definitivo. O posicionamento correto é mais importante do que simplesmente encontrar espaço suficiente no chão — ele afeta diretamente a manutenção futura, o manuseio de materiais e a eficiência geral da produção.
Instale a máquina sobre uma base estável com espaço suficiente para que os operadores possam carregar peças, trocar ferramentas e realizar a manutenção de rotina. Evite instalar a máquina perto de fontes de calor excessivo, umidade, vibrações fortes ou equipamentos de alto impacto, pois esses fatores ambientais podem reduzir a precisão da usinagem e a confiabilidade a longo prazo.
Lista de verificação:

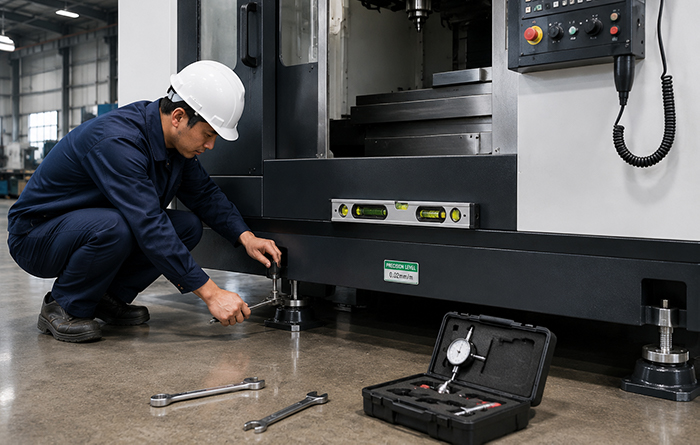

O nivelamento da máquina é uma das etapas mais importantes em todo o processo de instalação. Mesmo uma máquina CNC de alta precisão não consegue fornecer usinagem consistente se não estiver devidamente nivelada. Um nivelamento inadequado pode levar à redução da precisão, desgaste irregular da máquina e desempenho de corte instável.
Utilize um nível de precisão para ajustar os parafusos de nivelamento até que a máquina atenda aos requisitos do fabricante. Após o nivelamento, verifique novamente a máquina para garantir que ela permaneça estável e faça os ajustes finos necessários antes de prosseguir com o comissionamento da máquina.
Lista de verificação:
Após o nivelamento da máquina, conecte todos os serviços públicos necessários antes de ligá-la. Uma fonte de alimentação estável, ar comprimido limpo e um sistema de refrigeração funcionando corretamente são essenciais para o funcionamento confiável da máquina e seu desempenho a longo prazo. Antes de fazer qualquer conexão, verifique se as especificações dos serviços públicos atendem aos requisitos da máquina.
Após conectar todos os sistemas, inspecione cuidadosamente cada conexão em busca de vazamentos, cabos soltos ou fiação incorreta. Realizar essas verificações agora ajuda a evitar alarmes ou interrupções inesperadas durante a inicialização e o comissionamento.
Lista de verificação:
Com a máquina principal conectada e pronta, o próximo passo é instalar os acessórios padrão ou opcionais. Dependendo da configuração da máquina, estes podem incluir um transportador de cavacos, tanque de refrigeração, magazine de ferramentas, mesa rotativa, sonda ou outros equipamentos auxiliares. Certifique-se de que cada acessório esteja instalado com segurança e conectado de acordo com as instruções do fabricante.
Após a instalação, verifique se todos os acessórios funcionam corretamente e se comunicam adequadamente com o sistema CNC. Identificar e resolver quaisquer problemas nesta fase ajudará a garantir um início tranquilo e uma produção confiável.
Lista de verificação:

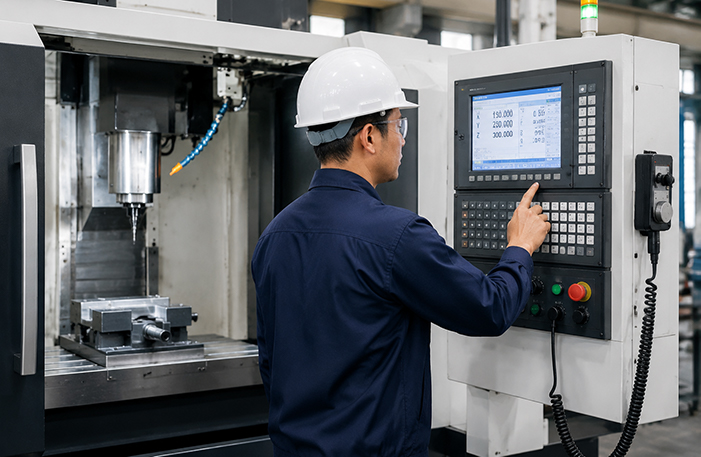

Após a conclusão da instalação, é hora de ligar a máquina CNC e realizar uma verificação funcional básica. Esta etapa ajuda a confirmar se todos os principais sistemas estão operando normalmente antes do início da calibração e dos testes de usinagem.
Inicie a máquina seguindo o procedimento de inicialização do fabricante e, em seguida, verifique o controlador CNC, os movimentos dos eixos, a rotação do fuso, a parada de emergência e outras funções de segurança. Se algum alarme ou condição anormal aparecer, resolva-a antes de prosseguir para a próxima etapa.
Lista de verificação:
Antes de a máquina entrar em produção, realize a calibração necessária para garantir que ela atenda à precisão de usinagem exigida. A calibração adequada ajuda a verificar se a máquina está operando conforme o esperado e reduz o risco de erros dimensionais durante a produção.
Verifique a precisão de posicionamento da máquina, a medição da ferramenta e a precisão geométrica geral de acordo com as recomendações do fabricante. Se necessário, faça ajustes finos até que a máquina esteja pronta para o corte de teste.
Lista de verificação:
Antes de iniciar a produção em larga escala, realize um corte de teste para confirmar se a máquina está operando corretamente em condições reais de usinagem. Esta etapa verifica não apenas a precisão da máquina, mas também o desempenho das ferramentas, da fixação da peça e do programa de usinagem.
Usine uma peça de teste e inspecione suas dimensões, acabamento superficial e qualidade geral. Se os resultados não atenderem às especificações exigidas, faça os ajustes necessários antes de iniciar a produção regular.
Lista de verificação:
Uma instalação bem-sucedida não termina com um corte de teste bem-sucedido. Antes de iniciar a produção em larga escala, certifique-se de que os operadores estejam familiarizados com os controles da máquina, os procedimentos de inicialização diária e os requisitos básicos de manutenção. Operadores bem treinados podem reduzir erros operacionais, melhorar a eficiência e ajudar a prolongar a vida útil da máquina.
Assim que a máquina estiver funcionando corretamente e todas as verificações forem concluídas, você poderá iniciar a produção regular com confiança, seguindo os cronogramas de inspeção e manutenção de rotina.
Lista de verificação:
Mesmo uma máquina CNC de alta qualidade pode apresentar problemas de desempenho se não for instalada corretamente. Evite esses erros comuns para garantir uma instalação tranquila e um desempenho de usinagem confiável.
Ignorando a preparação do local
A instalação de uma máquina em um piso inadequado ou em um espaço de trabalho mal planejado pode causar vibrações, acesso limitado para manutenção e atrasos desnecessários na instalação.
Nivelamento inadequado da máquina
O nivelamento incorreto é uma das causas mais comuns de baixa precisão de usinagem e desgaste irregular da máquina. Sempre verifique se a máquina está devidamente nivelada antes de colocá-la em funcionamento.
Conexões de serviços públicos incorretas
Utilizar uma fonte de alimentação incorreta, pressão de ar instável ou um sistema de refrigeração mal conectado pode acionar alarmes da máquina ou afetar o funcionamento normal.
Ignorando a calibração
Passar diretamente para a produção sem verificar a precisão da máquina pode resultar em erros dimensionais e qualidade de usinagem inconsistente.
Ignorando os resultados dos cortes experimentais
Uma inicialização bem-sucedida não garante que a máquina esteja pronta para produção. Sempre inspecione a primeira peça de teste e faça os ajustes necessários antes de iniciar a produção em larga escala.
1. Quanto tempo normalmente leva a instalação de uma máquina CNC?
O tempo de instalação depende do tamanho da máquina, da configuração e das condições do local. Um centro de usinagem vertical padrão geralmente pode ser instalado e colocado em funcionamento em um a três dias, enquanto máquinas de pórtico de grande porte, mandriladoras horizontais ou linhas de produção com múltiplos acessórios podem exigir vários dias ou mais.
2. Qual o nível de precisão necessário para o nivelamento em máquinas CNC?
O nivelamento da máquina afeta diretamente a precisão da usinagem, o desempenho do fuso e o desgaste dos componentes. A tolerância de nivelamento necessária varia dependendo do tipo de máquina e do fabricante, portanto, é importante usar um nível de precisão e seguir as especificações de instalação recomendadas, em vez de confiar na inspeção visual.
3. O que deve ser verificado antes do primeiro teste de usinagem?
Antes de usinar a primeira peça, verifique se a máquina está devidamente nivelada, se todas as conexões estão corretas, se os sistemas de lubrificação e refrigeração estão funcionando normalmente e se o controlador CNC, o fuso e os eixos operam sem alarmes. Uma inspeção completa ajuda a garantir um corte de teste bem-sucedido.
4. Quais são os erros mais comuns na instalação de máquinas CNC?
Os erros mais comuns incluem preparação inadequada do local, nivelamento incorreto da máquina, conexões elétricas ou de ar impróprias, omissão da calibração da máquina e início da produção sem a realização de um corte de teste. Evitar esses problemas ajuda a reduzir o tempo de inatividade e garante que a máquina funcione conforme o esperado.
5. Com que frequência uma máquina CNC deve ser nivelada novamente?
Em condições normais de operação, uma máquina CNC não requer nivelamento frequente. No entanto, deve-se verificar o nivelamento após mudança de local, assentamento da fundação, impacto forte ou sempre que a precisão da usinagem começar a diminuir. A inspeção periódica também ajuda a manter o desempenho da máquina a longo prazo.
A instalação correta de uma máquina CNC é o primeiro passo para alcançar um desempenho estável, precisão consistente e produção confiável. Seguindo estes nove passos de instalação, você pode evitar erros comuns, reduzir o tempo de inicialização e obter o máximo da sua máquina CNC.
Se você está planejando a instalação de uma nova máquina CNC, trabalhar com um fabricante experiente pode ajudar a garantir uma configuração mais tranquila e o sucesso da usinagem a longo prazo.
