Centro de usinagem de pórtico

Fabricante de Centros de Usinagem Yangsen-Gantry na China

O centro de usinagem tipo pórtico é uma máquina-ferramenta CNC de alta precisão e eficiência, utilizada principalmente para o processamento de peças grandes e complexas. Sua estrutura é caracterizada por uma armação tipo pórtico composta por vigas e colunas, que proporciona alta rigidez e estabilidade, sendo adequada para usinagem de peças pesadas e de alta precisão. É amplamente utilizado nas indústrias aeroespacial, de fabricação de moldes, de equipamentos para o setor de energia, de construção naval e em outros setores.

Centro de usinagem de pórtico pesado Yangsen CNC para aplicações aeroespaciais e fabricação de moldes

O centro de usinagem de pórtico Refere-se ao centro de usinagem no qual o eixo Z do eixo principal é perpendicular à mesa. É especialmente adequado para usinar peças grandes e peças com formas complexas.

Parâmetros técnicos principais de usinagem de pórtico (YSM-1517)como exemplo）

Eixos X/Y/Z: 1500*1700*1000

Eixo: BBT50

Tempo de troca de ferramenta mais rápido: 4,9 segundos

Capacidade máxima de carga da bancada: 2 toneladas

Velocidade de corte: 8000 mm/min

Centro de usinagem tipo pórtico versus estrutura tradicional

Estrutura tradicional	Yangsen novo
Estrutura tradicional: Cilindro hidráulico tipo T de pista dupla. A estrutura tradicional é conectada por uma correia, o que gera alto nível de ruído e baixo equilíbrio dinâmico. É fácil produzir marcas de vibração durante o processamento e não permite processamento em alta velocidade.	Yangsen novo: Carneiro quadrado de quatro trilhos. O design de conexão direta integrada reduz o consumo de energia na transmissão do motor do fuso para o próprio fuso.
Estrutura tradicional Ram de trilho duplo tipo T O cilindro hidráulico tradicional em forma de T adota o design de trilho duplo (6 deslizadores), que possui baixa rigidez.	Yangsen novo aríete quadrado de quatro trilhos Yangsen adota um design de estrutura de pistão quadrado com trilho de quatro linhas (10 deslizadores), que possui maior rigidez.
Pistão quadrado comum: eixo de acoplamento direto Os cilindros hidráulicos quadrados comuns são acionados por acoplamentos longos, e o comprimento do acoplamento é muito grande para causar movimento com facilidade: 1. Efeito de equilíbrio dinâmico deficiente 2. Baixa taxa de transmissão 3. Existe um problema de perda de torque.	Yangsen novo: eixo do motor embutido O novo modelo da Yangsen adota instalação direta embutida, eliminando o acoplamento longo e reduzindo o uso da instalação direta embutida: 1. Reduzir o problema da perda de torque em acoplamentos longos 2. Melhorar a precisão da usinagem e a rigidez do corte. 3. Bom equilíbrio dinâmico para acabamento e alto nível de acabamento superficial.
Tradicional: Vigas estruturais. A estrutura tradicional não possui nervuras de reforço no interior da estrutura da viga-caixa.	Yangsen novo: Viga transversal reforçada. A nova viga de Yangsen possui um grande vão e adota uma estrutura de nervuras transversais com forte resistência à deformação.
Tradicional: Colunas estruturais.	Yangsen novo: Colunas de costela do sol 1. A estrutura da coluna fundida em peça única, combinada com a seção transversal espessa da coluna, conecta eficazmente a transmissão de rigidez entre a viga e a base, e melhora significativamente a rigidez de corte do eixo YZ. 2. O design com nervuras em formato de sol no interior da coluna proporciona alta estabilidade e rigidez.
1. Base do motor com rolamento dividido, a coaxialidade do rolamento e dos furos de instalação do motor é difícil de controlar; o parafuso e o motor são conectados por uma correia, há uma folga e a rigidez da transmissão é baixa. 2. A estrutura de suporte auxiliar do fuso de esferas de ponto fixo apresenta instabilidade na força de suporte da mola e grande deformação gravitacional no fuso de esferas de suporte subsequente.	1. Base do motor com rolamento monobloco da Yangsen, alta rigidez, excelente coaxialidade entre o rolamento e os furos de instalação do motor; a conexão entre o parafuso e o motor é feita por um redutor planetário, sem folga, e com boa rigidez de transmissão. 2. A estrutura de suporte auxiliar do parafuso de acompanhamento reduz a influência da precisão de posicionamento causada pela inclinação gravitacional do parafuso de longo curso.

Aplicação do Centro de Usinagem de Pórtico com Coluna Dupla

Aeroespacial: Processamento de peças estruturais de liga de titânio para a aviação.

Indústria de energia: Processamento de carcaças de caixas de engrenagens para grandes turbinas eólicas.

Fabricação de moldes: Moldagem integrada em moldes de fundição sob pressão para a indústria automotiva.

Características estruturais do centro de usinagem tipo pórtico:

1. Bancada de trabalho:

A mesa do centro de usinagem tipo pórtico é basicamente retangular. As peças fundidas, grandes e pesadas, como a mesa, a base, a coluna, a viga e o cabeçote, são feitas de ferro fundido ou peças soldadas. A cavidade interna da peça fundida possui uma estrutura composta em formato de colmeia com design avançado, todas submetidas a tratamento térmico de envelhecimento e revenido secundário para eliminar tensões internas residuais e estabilizar o material, garantindo a estabilidade da precisão de usinagem da peça e a vida útil da máquina-ferramenta.

2. Eixos:

Utilizando o fuso de alta rigidez BBT50-D200, com 6 rolamentos de esferas de aço importados de grandes dimensões, oferece uma capacidade de corte superior.

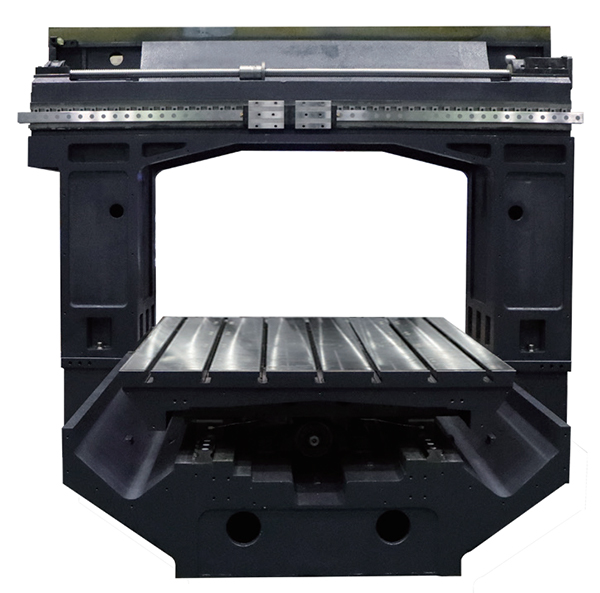

3. Pórtico - coluna:

O pórtico consiste em uma viga e duas colunas. Ele pode ser dividido em três tipos: com viga fixa, com viga travada por bloco de posicionamento com elevação segmentada e com viga livre com elevação.

4. Carneiro:

O pistão pode ser dividido em dois tipos: tipo aberto e tipo fechado. O pistão de estrutura aberta é fixado ao cabeçote pela placa de pressão e possui uma grande área de seção transversal; o pistão de estrutura fechada é fixado no cabeçote e possui uma pequena área de seção transversal.

5. Sistema de Troca Automática de Ferramentas (ATC):

Existem três tipos básicos de carregadores de ferramentas: tipo torre, tipo tambor e tipo corrente.

6. Sistema de carregador de cabeçote acessório:

A usinagem de peças grandes, pesadas e complexas geralmente requer muitos cabeçotes de fixação. O cabeçote de fixação é projetado especificamente de acordo com os requisitos de processamento da peça e geralmente se divide em cabeçote de ângulo reto, cabeçote de extensão, cabeçote de ângulo especial e cabeçote universal.

Centro de Usinagem Pórtico de 7 Polegadas (Controle Numérico Computadorizado) Sistema CNC:

Existem muitos fornecedores de sistemas CNC, e há diversas marcas e modelos disponíveis para atender às diferentes necessidades.

8. Precisão de Processamento em Centros de Usinagem de Pórtico:

A precisão de uma máquina-ferramenta refere-se à precisão original da máquina na ausência de carga externa. A precisão é geralmente representada pelo seu oposto – o desvio em relação ao estado ideal (abreviado como erro), sendo que quanto menor o erro, maior a precisão.

A Yangsen oferece 2 séries de Centros de Usinagem Pórtico:

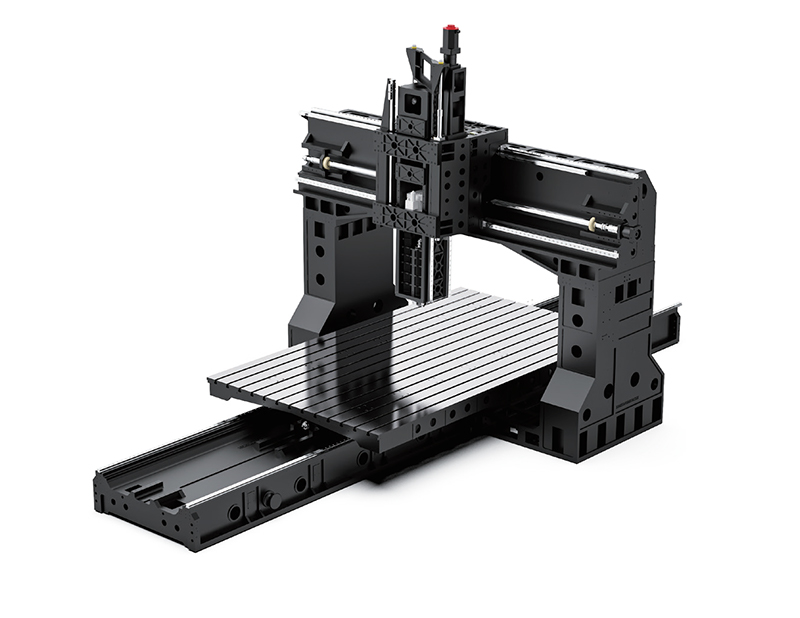

Características da estrutura do pórtico YSM:

O YSM é um centro de usinagem de coluna dupla que possui alta rigidez, estrutura simétrica e estabilidade. Através da otimização contínua da estrutura dos componentes, o desempenho dinâmico do produto é aprimorado, possibilitando usinagem de alta potência, alto torque, alta eficiência e alta precisão. É adequado para aplicações em larga escala em setores como construção naval, metalurgia, máquinas de mineração, geração de energia, máquinas de construção, máquinas para a indústria pesada e outros.

①. Estrutura básica: Em comparação com o projeto de guia dupla, a rigidez é 50% maior; em comparação com o projeto de quatro guias, é mais simétrico e uniformemente distribuído, reduzindo a perda de potência causada pela resistência do deslizador de múltiplas guias; mesa de trabalho de 3 m de largura, guia linear de base de 2,1 m. Apresenta a melhor relação de vão de 0,7. ②. Estrutura da porca móvel do pórtico: O eixo X é acionado por uma porca móvel, e um suporte de três pontos é utilizado no meio para manter a precisão de rotação da haste do fuso de esferas. Ao mesmo tempo, a capacidade de carga é elevada e a resistência à vibração de corte é boa. Isso pode melhorar as características dinâmicas da máquina-ferramenta e aumentar a precisão, a estabilidade e a vida útil da mesma. ③. Carneiro Quadrado: Dimensões maiores. Design mais robusto; o sistema de conexão direta integrado reduz o consumo de energia na transmissão do motor do fuso para o próprio fuso. ④ Recursos do slide O design robusto e de grandes dimensões garante que a parte superior do pistão seja firmemente encaixada pelos três deslizadores alongados, enquanto a parte inferior é suportada pelos quatro deslizadores padrão. ⑤. Contrapeso de nitrogênio: Reduzir a carga do motor e a força de rolamento do fuso de esferas, aumentar a vida útil do fuso e do motor, e a aceleração do eixo Z para garantir a precisão do processamento. ⑥. Estrutura da viga: O design escalonado em forma de L melhora a rigidez; a estrutura côncava em forma de C oferece melhor resistência à flexão; Dimensionamento de seções transversais; Análise de elementos finitos. ⑦. Sistema de estrutura de suporte do fuso de esferas: ⑧. Estrutura de colunas: O design ultralargo da coluna, com 1,28 m de largura, reduz a vibração geral do corte e torna a máquina-ferramenta estável.

Série YSM23/27:2 trilhos lineares e 1 trilho rígido.

Série YSMV: Trilhos de 3 linhas.

Série YSM28/32 Ram:2 trilhos lineares e 1 trilho rígido.

Série YSM34/42 Ram:2 trilhos lineares e 1 trilho rígido.

Características da estrutura do pórtico YSMD:

Construção com coluna dupla, proporcionando suporte de alta rigidez. Adota um sistema de balanceamento com contrapeso, que garante a movimentação estável da máquina e reduz a carga no fuso de esferas, mantendo a precisão por um longo período.

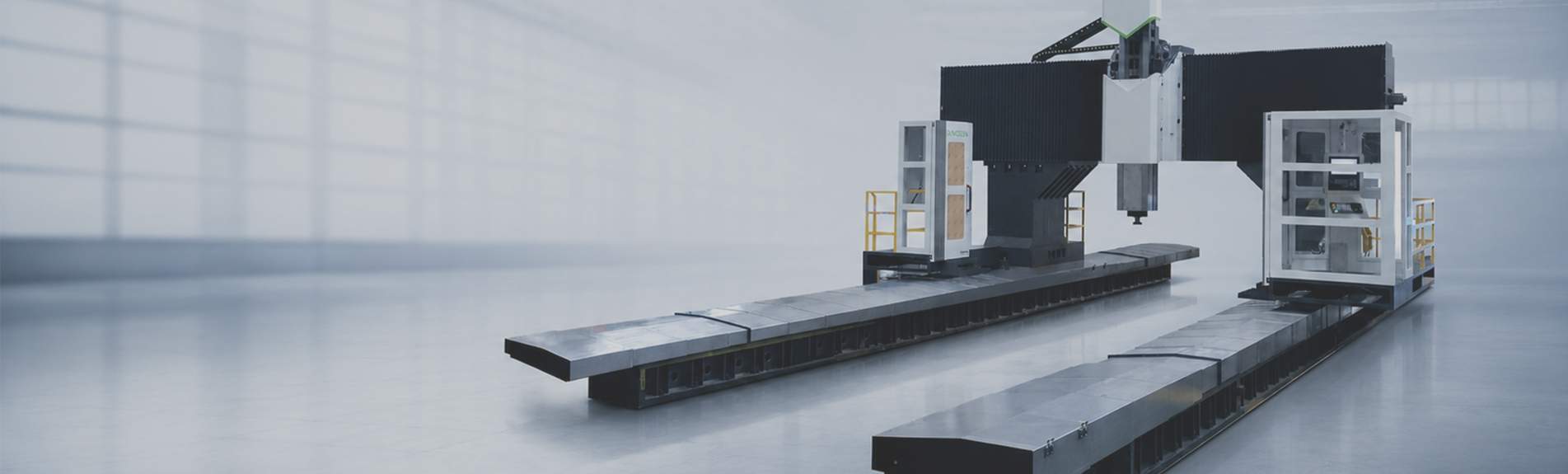

O centro de usinagem com coluna móvel e viga fixa, com pórtico duplo, permite o processamento de uma ou duas peças simultaneamente, oferecendo alta eficiência e ocupando pouco espaço. Ele realiza os processos descritos acima de forma eficiente e com alta precisão, mesmo com fixação por grampo.

①. Motor duplo com estrutura de transmissão anti-folga: Alta precisão, capacidade de carga elevada, alta velocidade, baixo ruído, vida útil prolongada. ②. Transmissão por engrenagens: Alta precisão, capacidade de carga elevada, alta velocidade, baixo ruído, vida útil prolongada. ③. Estrutura quadrada com assento deslizante: Design de acionamento direto; O design robusto e de grandes dimensões garante que o pistão esteja firmemente conectado; Três barras deslizantes estendidas na parte superior e quatro barras deslizantes padrão na parte inferior. ④. Magazine de ferramentas automáticas vertical/horizontal: ⑤. Caixa de câmbio BF italiana: Alto desempenho, baixo ruído. Permite ampliar a faixa de potência constante do motor. Fácil instalação. A máquina pode ser usada em conjunto com diversas séries de motores. Adapta-se a altas tensões e possui tamanho compacto. ⑥. Cabeçote de fresagem de ângulo estendido ⑦. Cabeçote de fresagem angular hidráulico automático ⑧. Cabeçote de fresagem angular com eixo bidirecional

Série YSMD:

Série MCaracterísticas da estrutura do pórtico:

O Centro de Usinagem Pórtico da Série M foi projetado para usinagem de peças grandes e pesadas com alta rigidez, alto torque e estabilidade a longo prazo.

Com uma estrutura de pórtico monobloco simétrica e um design dinâmico otimizado, oferece excelente desempenho em corte pesado, fresamento de precisão e usinagem de peças grandes.

Esta série é amplamente utilizada na construção naval, metalurgia, mineração, geração de energia, máquinas de engenharia e fabricação da indústria pesada.

	Fundição de base monobloco: • Design de base rígida reforçada com nervuras. • Canais de chip integrados; rigidez/estabilidade aprimoradas. • Reforços perpendiculares sob guias lineares: Eliminam as componentes de força lateral. • O design hermético impede o vazamento de óleo. • Altura de trabalho: 715 mm (acesso ideal à peça). Altura da mesa otimizada: Garante estabilidade sem concessões.
	Projeto de pórtico simétrico monobloco: • Reforço radial: Impede a deflexão da viga. • Colunas/vigas de seção transversal robusta: Rigidez aprimorada. • Vigas retificadas com precisão: Alta tolerância de planicidade. • Folga no eixo Y: Capacidade de fresagem lateral.
	Guias lineares quádruplas simétricas: • (4×45mm) no pistão garante rigidez superior para cortes de precisão em alta velocidade. • O eixo de acionamento direto BBT50-Φ190 com seção transversal compacta minimiza a zona de interferência, aumentando a rigidez e a estabilidade térmica.
	Design de selim com seção transversal triangular: • O aumento do vão entre os trilhos do eixo Y reduz a vibração durante a usinagem. • A proximidade otimizada do centro de gravidade ao eixo de acionamento melhora a estabilidade dinâmica.

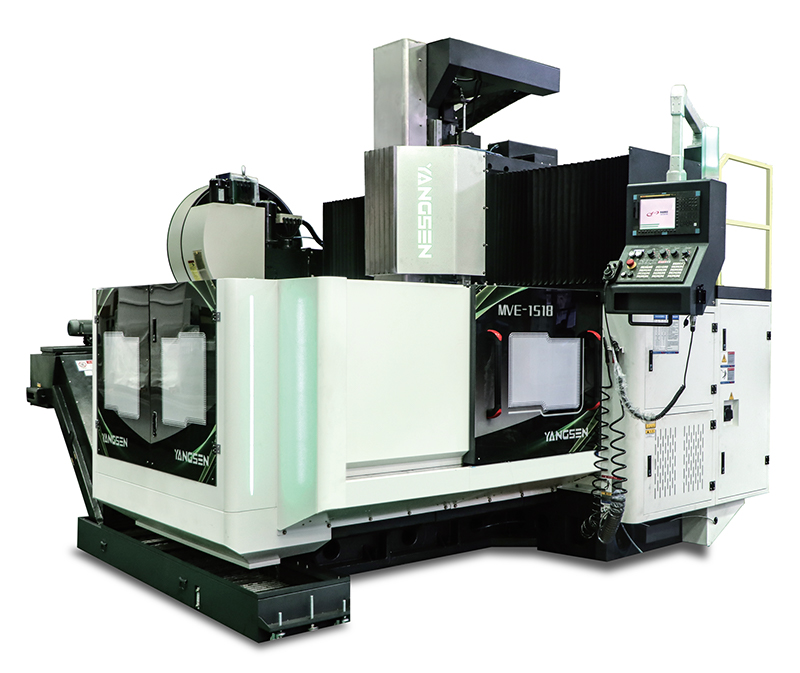

Séries MHE e MVE:

Características da estrutura do pórtico da série N:

Fuso Eixo de perfil baixo BBT50-Φ190mm | 6 rolamentos de alta rigidez | Capacidade de corte pesado. Cabeçote de fresagem angular automático Transmissão endurecida com precisão. Reação negativa mínima. Longa vida útil. Caixa de câmbio italiana BF Alto torque / baixo ruído Design compacto | Fácil instalação Faixa de potência constante estendida ATC Revista de ferramentas vertical/horizontal | Resposta rápida Opcional 24T / 32T / 40T Cabeçote bidirecional de 5 eixos Eixos A/C: Motores de torque + eletro-eixo Fixação hidráulica: Estabilidade em alta velocidade.

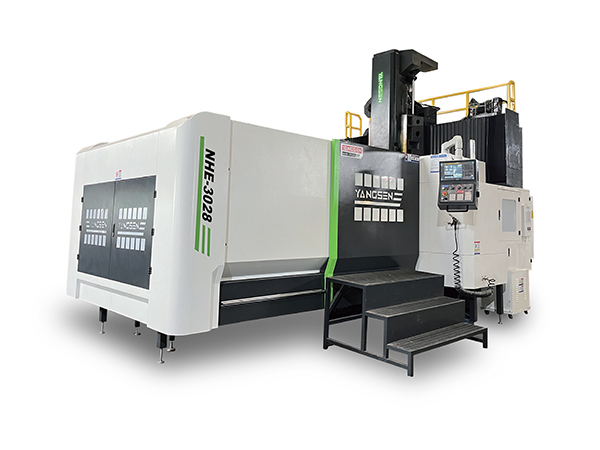

Séries NHE e NVE:

Características da estrutura do pórtico da série X:

Este centro de usinagem tipo pórtico da série X apresenta uma estrutura simétrica de alta rigidez que garante a usinagem estável e precisa de peças grandes e pesadas.

Com dinâmica otimizada e alta capacidade de torque, oferece desempenho eficiente e preciso para operações de corte pesadas.

É amplamente utilizado na construção naval, metalurgia, mineração, geração de energia e fabricação de máquinas pesadas.

Base

A base está equipada com olhais de elevação integrados para um manuseio mais seguro e eficiente durante o transporte e a instalação.

Um padrão de nervuras radiais, combinado com uma estrutura de viga I otimizada, aumenta significativamente a rigidez geral e a estabilidade estrutural.

Coluna

A coluna apresenta uma largura de base de 1200 mm, o que representa um aumento de 20% em comparação com os modelos convencionais.

Essa estrutura reforçada melhora a capacidade de carga e garante um suporte estável para operações de usinagem com alta carga e alto torque.

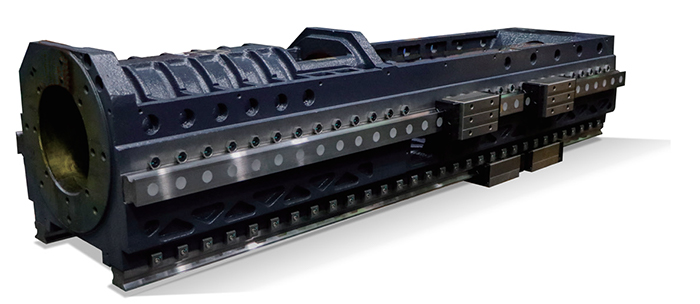

Bater

O aríete adota um design de reforço composto com nervuras triangulares e trapezoidais.

Uma seção transversal da viga expandida e nervuras radiais internas maximizam a rigidez, proporcionando um desempenho de corte estável durante usinagem pesada.

Mesa

A mesa de trabalho utiliza um design estrutural arqueado para aumentar a capacidade de carga.

Este projeto reduz eficazmente a ressonância durante a usinagem, contribuindo para um melhor controle da vibração e para a estabilidade geral do processo.

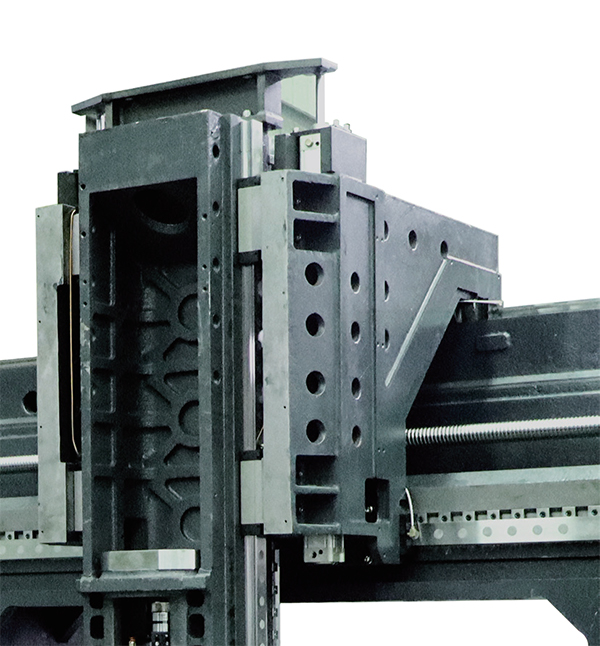

Sistema de guia / Ram quadrado

O sistema de guias utiliza quatro guias lineares dispostas simetricamente, garantindo uma distribuição equilibrada da carga e um movimento suave dos eixos.

A máquina está equipada com um cilindro quadrado de 420 × 420 mm, proporcionando maior rigidez e controle de movimento estável para aplicações de corte pesado.

Cabeçote do fuso

O cabeçote do fuso apresenta um design de fuso de esferas montado lateralmente, o que reduz a distância entre o fuso e a viga e aumenta a rigidez estrutural.

A carcaça de parede dupla aumenta a rigidez, enquanto o cabeçote quadrado do eixo Z com guias lineares quádruplas garante um movimento estável e preciso do fuso.

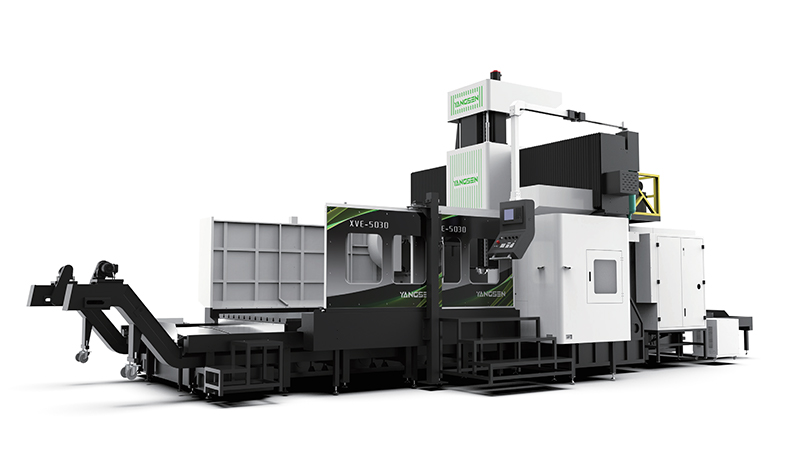

Série XVE:

Série XVS:

Série XHE:

Série XHS:
