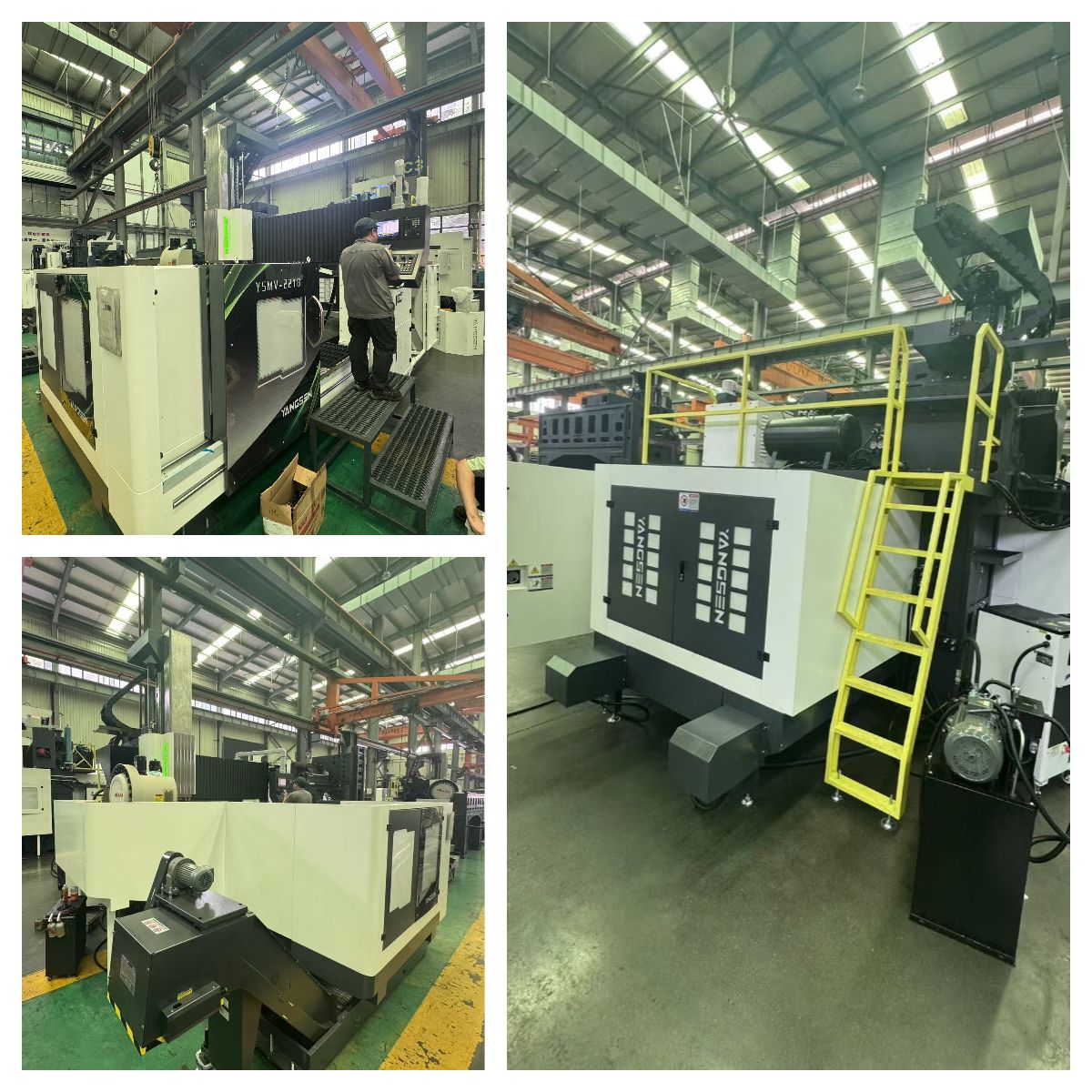

O Centro de Usinagem de Pórtico de Coluna Dupla YSMV-2218 foi projetado para fresamento de peças grandes, de alta precisão e para trabalhos pesados.
máx. Curso do eixo X :
3000mmmáx. Curso do eixo Y :
2100mmmáx. Viagem no eixo Z :
1000mmComprimento máximo da peça de trabalho :
3200mmLargura máxima das peças de trabalho :
1700mmPeso máximo das peças de trabalho :
8TAplicativo :
Medical IndustryEm processamento :
Drilling, Tapping, Milling, Surface MillingO Centro de Usinagem de Pórtico de Coluna Dupla YSMV-2218 foi projetado para fresamento de peças grandes, de alta precisão e para trabalhos pesados.
Com uma estrutura de pórtico de viga fixa, fuso de alta rigidez BBT50 e capacidade de mesa de trabalho de 6 toneladas, oferece excelente estabilidade, desempenho de corte e precisão a longo prazo para usinagem de moldes, matrizes, estruturas e peças mecânicas de grande porte.
Este modelo é ideal para fabricantes que necessitam de alta rigidez, precisão estável e operação contínua confiável.
Máquina CNC de coluna duplaParâmetros
| Assunto | Especificação | unidade | YSMV-2218 |
| Viagem | Eixo X/Y/Z | mm | 2200*1800*800 |
| Nariz do fuso em relação à superfície da mesa de trabalho | mm | 190-990 | |
| Largura | mm | 1800 | |
| Mesa de trabalho | mesa de trabalho（L*W) | mm | 2200*1400 |
| carga máxima da mesa de trabalho | t | 6 | |
| RANHURA EM T | mm | 22*200 | |
| Fuso | Eixo, furo cônico (modelo/tamanho de instalação) | mm | BBT50 |
| Velocidade do fuso | rpm | 6000 | |
| Velocidade máxima | rpm | 4000 | |
| Modo de acionamento do fuso | conexão direta | ||
| Alimentar | Avanço rápido nos eixos X/Y/Z | m/min | 15/12/2015 |
| ração de corte | mm/min | 8000 | |
| ATC (opcional) | Método de troca de ferramentas | montagem lateral | |
| Especificações do suporte de ferramentas | tipo | BT50 | |
| Capacidade da ferramenta | ferramentas | 24 | |
| Diâmetro máximo da ferramenta (ferramenta adjacente) | mm | φ112 | |
| Diâmetro máximo da ferramenta (sem ferramenta adjacente) | mm | φ200 | |
| Comprimento máximo da ferramenta | mm | 300 | |
| Peso máximo da ferramenta | kg | 18 | |
| Tempo de troca de ferramenta mais rápido | seg | 4,9 | |
| Motor | Motor do fuso | kw | βiIP30/8000 |
| torque do motor do fuso | Nm | 143-236Nm | |
| Motor do eixo x/y/z | kw | bis40B/2000/bis40/2000/bis40B/2000 | |
| motor da bomba de água de corte | m/hm | 4-60 | |
| Precisão(GB/T 19362.2—2017） | Posicionamento | mm | 0,02/0,018/0,015 |
| Repetibilidade | mm | 0,016/0,014/0,008 | |
| Requisitos de energia | Requisitos de energia | kva | 30 |
| Requisitos da fonte de ar | Kg/cm | 6^8 | |
| Outros | C*L*A | mm | 5680*4821*4220 |
| Peso | t | Cerca de 19 |
Acessórios padrão
Rosqueamento rígido Sistema de lubrificação automática Guarda semi-fechada | Luz de trabalho dupla em LED Trocador de calor para gabinete elétrico Transportador de cavacos tipo parafuso duplo | Sopro de ar com nariz de fuso Luz de advertência LED de 3 cores Transportador de cavacos tipo corrente e carrinho | M30 Desligamento automático Parafusos e bases de nivelamento |
Opções
Escala Linear Óptica CTS ATC 40T | Sistema de quebra de ferramentas Sistema de transporte de cavacos Mesa giratória | Sistema de névoa de óleo Separador de óleo Cabeçote de fresagem manual de 90° | Ar condicionado Sistema de medição por sonda para autopeças Cabeçote de fresagem automática de 90° com AHC |
