A máquina de corte a laser de alta velocidade é um equipamento de processamento CNC de alta precisão amplamente utilizado na indústria moderna. Ela integra corte, gravação e puncionamento. É altamente recomendada por sua alta precisão de corte, rápida eficiência de processamento, operação inteligente e alto grau de automação.
Máquina de perfuração e rosqueamento de alta velocidade, um tipo de equipamento de usinagem CNC para corte de metal comumente utilizado em máquinas-ferramentas de corte de metal, integra corte, perfuração e rosqueamento. É amplamente utilizado devido às suas vantagens de processamento preciso, processamento rápido, operação simples e alto nível de automação em perfuração e rosqueamento.
O estilo e a função da máquina de furação e rosqueamento são semelhantes aos de um centro de usinagem (VMC). Ela pode realizar operações como furação, rosqueamento e fresamento. É um equipamento de produção e processamento indispensável e a solução perfeita para muitas fábricas de processamento de peças e pequenas oficinas.
1. Ajuste simples do curso de batida de alta precisão.
2. O dispositivo de embreagem de segurança dupla pode evitar a quebra da conexão do fio.
3. A cooperação de máquinas de rosqueamento multieixos pode produzir uma operação de alta eficiência.

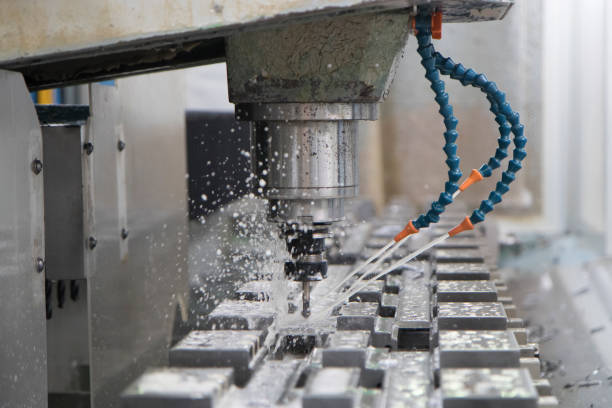

4. Fuso de alta rigidez: A vantagem da máquina de furação e rosqueamento de alta velocidade é que a força de fresamento do fuso é alta: a velocidade do fuso é de 10.000 rpm (20.000 rpm) e a potência é de 5,5/7,5 kW, o que permite realizar usinagens rígidas em um curto espaço de tempo. O eixo principal utiliza rolamentos de alta velocidade e alta precisão com baixa geração de calor, com menos vibração e ruído. A ferramenta de avanço e retração do fuso é ajustada de forma automática e precisa de acordo com a distância dos dentes, e não flutua durante o trabalho.
5. Pode ser combinado com um multieixo móvel de 2 a 24 eixos, um multieixo fixo e uma placa de indexação para melhorar a capacidade de produção e economizar tempo e esforço.
6. De acordo com as necessidades e opções de processamento de peças dos clientes, podemos planejar, projetar e fabricar máquinas de corte e furação automáticas e semiautomáticas.
7. Sistema de controle numérico maduro (Fanuc, Siemens e YS-S800): A máquina de perfuração e rosqueamento de alta velocidade é equipada com um sistema de alto desempenho, alta estabilidade e capacidade de processamento de dados de alta velocidade, que é mais eficaz no processo de processamento tridimensional.
| Eixo X/Y/Z | 800/450/410 |
| Velocidade do fuso | 20000 rpm |
| Precisão de posicionamento | ±0,005 |
| Precisão de posicionamento de repetição | ±0,003 |
| Carga máxima da mesa de trabalho | 350 kg |
Em primeiro lugar, o curso das máquinas de perfuração e rosqueamento tradicionais é geralmente de 800 × 400. Embora possa ser usado para furar e fresar, a carga de fresamento é fraca e geralmente é usada para furar e rosquear materiais de alumínio.
A máquina de perfuração e rosqueamento de alta velocidade é continuamente inovada com base nas máquinas de perfuração e rosqueamento tradicionais. Ao mesmo tempo em que a resistência à fresagem e a rigidez de toda a máquina são aprimoradas, a eficiência de processamento original da máquina de perfuração e rosqueamento é mantida.
O magazine de ferramentas tipo torre precisa de apenas 2 segundos para trocar a ferramenta, o que permite realizar rosqueamentos de alta precisão e levar em conta a eficiência. Em segundo lugar, a máquina de furação e rosqueamento de perfis de alta velocidade pode ser desenvolvida e personalizada de acordo com as necessidades de diferentes usuários. Comparada com a máquina de furação e rosqueamento tradicionais, ela pode atender às diferentes necessidades de processamento de diferentes plantas de processamento.
1. Melhorar a eficiência de trabalho do processamento e da produção e reduzir os custos de mão de obra:
A máquina de perfuração e rosqueamento de alta velocidade integra as ações de puncionamento e rosqueamento das peças a serem rosqueadas, e o rosqueamento e o puncionamento são realizados diretamente na máquina de puncionamento simultaneamente, melhorando o grau de automação e reduzindo os procedimentos de processamento.
2. Fácil de instalar, fácil de substituir, fácil de operar e fácil para iniciantes dominarem:
O design da máquina de perfuração e rosqueamento de alta velocidade é robusto e durável, compacto e fácil de instalar em diferentes moldes, e as cabeças dos dentes podem ser substituídas por especificações diferentes. Rosca de precisão padrão.
3. Melhore a eficiência da produção:
O uso de máquinas de perfuração e rosqueamento de alta velocidade pode economizar tempo de trabalho, com alta precisão de rosqueamento, tempo curto e alta produtividade.
4. Economize trabalho:
A máquina de perfuração e rosqueamento de alta velocidade combina a rosqueamento e a estampagem de peças em um processo totalmente automatizado, economizando custos de mão de obra.
5. Reduza custos:
O uso de máquinas de perfuração e rosqueamento de alta velocidade pode reduzir a probabilidade de erros de alimentação de material e o número de produtos em estoque, economizando custos.
6. Economia de energia:
Após a combinação da estampagem e rosqueamento das peças, a máquina de perfuração e rosqueamento de alta velocidade é totalmente acionada por transmissão mecânica, economizando assim a energia da máquina especialmente usada para rosqueamento
7. Máquina multifuncional:
A produção personalizada pode atender às necessidades gerais da indústria de processamento.
①. Eixo Z superior
O curso efetivo do eixo Z é de 410 mm, a distância entre a ponta do fuso e a superfície da mesa é de 150-560 mm, quatro eixos podem ser instalados sem blocos de elevação adicionais e a rigidez da máquina-ferramenta não é afetada.
2. Mesa Grande
Tamanho da mesa: 1000 x 450 mm. A mesa de trabalho maior permite o processamento de peças maiores.
Escalas lineares ópticas
Balanças lineares ópticas Heidenhain e Fagor opcionais com precisão inferior a ±5um.
3.Base estável
Base V8 compartilhada, vão de 1020 mm, alta rigidez, cama de alta precisão.
④.Motor potente
Motor BT30 de alta velocidade padrão de 20.000 rpm, potência de 5,5 kW; opcional de 12.000 rpm para motor de alto torque, potência de 7,5 kW.
Velocidade rápida de troca de ferramentas
Equipado com carregador de ferramentas servo 21T, o tempo de troca de ferramentas é de 1,8 s; avanço rápido nos eixos X/Y a 60 m/min, avanço rápido no eixo Z a 48 m/min.
Fuso potente
Configuração YSV800 BBT40 diâmetro externo 150 mm com maior rigidez e fuso de ponta curta, cinco rolamentos, bicos de refrigeração.
Configuração de atualização
Guia linear de rolos Rexroth alemã, magazine de ferramentas servo de Taiwan, fuso de Taiwan.
Bela aparência
Design de chapa metálica de estilo europeu e americano, bonito e prático
Porta de segurança Sistema de Lubrificação Automática Proteção de fechamento completo | Rosqueamento rígido Troca de Calor para Gabinete Elétrico Tanque de refrigerante e bandeja de cavacos | Luz de trabalho LED dupla Luz de advertência LED de 3 cores Resfriador de óleo do eixo | Sopro de ar com ponta de eixo Parafusos e pastilhas de fixação Desligamento automático M30 |
Escala Linear Óptica Sistema transportador de cavacos | Sonda de quebra de ferramenta Desnatador de óleo | Coletor de névoa de óleo Sonda de peça e ferramenta | CTS Mesa Rotativa |

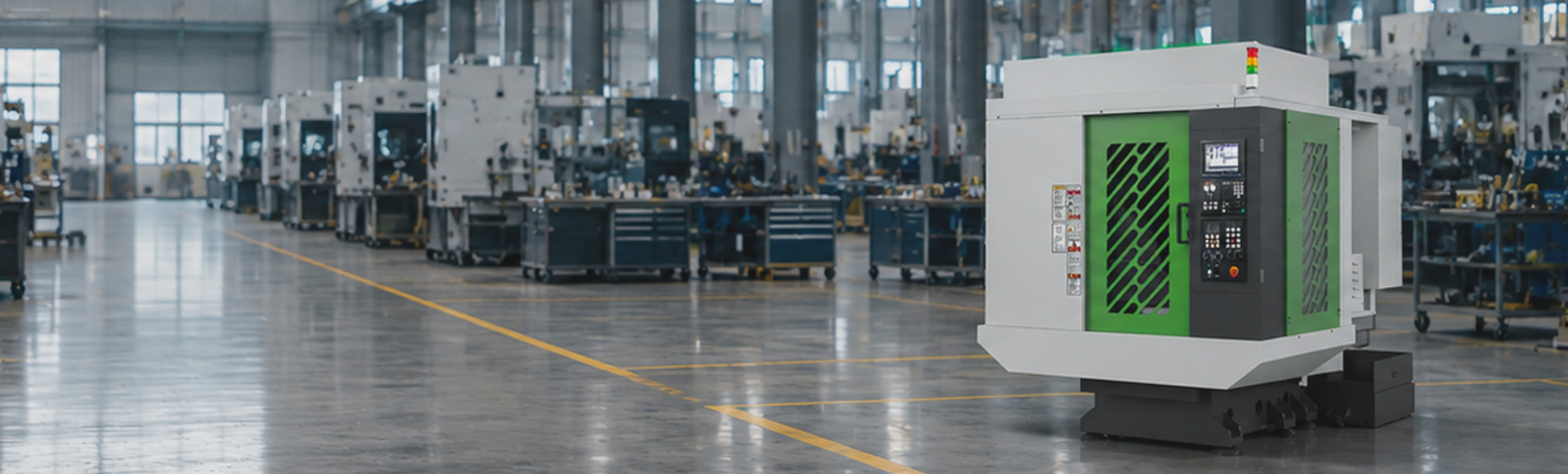

Os centros de perfuração e rosqueamento CNC são máquinas-ferramentas automatizadas de alta precisão e alta eficiência, amplamente utilizadas em campos industriais que exigem perfuração, rosqueamento e chanfradura em lotes.
 |  |
Série YST:
| Modelo | YST-600 | YST-700 | YST-800 |
| Deslocamento Eixo X/Y/Z mm | 500/400/350 | 700/400/350 | 800/450/410 |
Para mais informações, clique nos itens acima.
