A máquina de rosqueamento CNC é adequada para processar produtos de alto brilho e moldes de precisão, podendo realizar as funções de furação, fresagem, mandrilamento e torneamento da maioria dos produtos metálicos, além de concluir com precisão e eficiência processos como mandrilamento coordenado, cames complexos, protótipos, laminação de filmes, ranhuras em arco e outros.
máx. Curso do eixo X :
600mmmáx. Curso do eixo Y :
400mmmáx. Viagem no eixo Z :
350mmComprimento máximo da peça de trabalho :
700mmLargura máxima das peças de trabalho :
400mmPeso máximo das peças de trabalho :
350KGAplicativo :
Precision Mold, Bathroom Products, Auto Parts, Semiconductor IndustryEm processamento :
Drilling, TappingMáquina de rosqueamento CNC Características
 | Simplicidade e eficiência em seu design: os centros de furação e rosqueamento são perfeitos para processos de usinagem precisos, rápidos e repetitivos. O design focado em furação e rosqueamento maximiza a eficiência e a velocidade de rosqueamento, com a capacidade de furar materiais mais duros. A máquina de rosqueamento CNC é amplamente utilizada no processamento de carcaças, tampas, placas e outras peças de pequeno e médio porte em diversos setores, como moldes de alta precisão, automotivo, ferroviário, aeronáutico, instrumentação, têxtil, eletrônicos, ferragens de precisão e fabricação de máquinas. A base da máquina é feita de ferro fundido HT300 de alta qualidade e precisão. A velocidade do fuso BT30 é de 20.000 rpm e a potência do motor é de 5,5 kW. Equipada com trocador de ferramentas servo tipo disco de 21T, o tempo de troca de ferramentas é de 1,8s. O deslocamento rápido atinge 60/60/48 e a velocidade de rosqueamento com rigidez é de 6000 rpm.
|

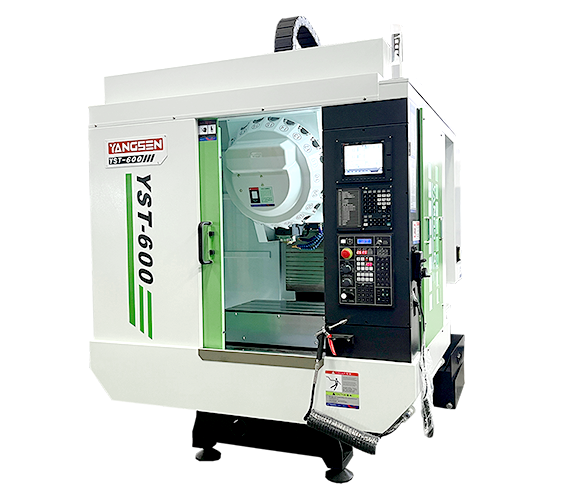

YST-600 Centro de furação e rosqueamento CNC Características
①. Eixo Z mais alto
O curso efetivo do eixo Z é de 410 mm, a distância entre a ponta do fuso e a superfície da mesa é de 150 a 560 mm, quatro eixos podem ser instalados sem blocos elevadores adicionais e a rigidez da máquina-ferramenta não é afetada.
②. Mesa grande
Dimensões da mesa: 1000 x 450 mm. A mesa de trabalho maior permite o processamento de peças maiores.
Escalas lineares ópticas
Escalas lineares ópticas opcionais Heidenhain e Fagor com precisão inferior a ±5 µm.
③. Base estável
Base V8 compartilhada, vão de 1020 mm, alta rigidez, mesa de alta precisão.
④. Motor potente
Motor padrão BT30 de alta velocidade, 20.000 rpm, potência de 5,5 kW; opcional: motor de 12.000 rpm para alto torque, potência de 7,5 kW.
Troca rápida de ferramentas
Equipada com um magazine de ferramentas servo de 21T, o tempo de troca de ferramentas é de 1,8s; deslocamento rápido nos eixos X/Y a 60m/min, deslocamento rápido no eixo Z a 48m/min.
Eixo potente
Configuração YSV800 BBT40 com diâmetro externo de 150 mm, maior rigidez, eixo de nariz curto, cinco rolamentos e bicos de refrigeração.
Configuração de atualização
Guia linear de rolos Rexroth alemã, magazine de servoferramentas de Taiwan, fuso de Taiwan.
Aparência bonita
Design em chapa metálica ao estilo europeu e americano, bonito e prático.
Máquina CNC de furação e rosqueamento Parâmetros
| Modelo | YST-600 | ||
| Assunto | Especificações | Unidades | |
| Viagem | Eixo X/Y/Z | mm | 600/400/350 |
| Nariz do fuso até a mesa de trabalho | mm | 145-495 | |
| Centro do fuso à coluna | mm | 420 | |
| Guia de três eixos | Guia linear de esferas | ||
| Mesa de trabalho | Dimensões da mesa de trabalho (C*L) | mm | 700x420 |
| Carga máxima da mesa | kg | 350 | |
| Ranhura em T | mm | 3-14x125 | |
| Fuso | Cone do fuso | tipo | BT-30 |
| Velocidade do fuso | rpm | 20000 | |
| Tipo de acionamento do fuso | DDS | ||
| Taxa de alimentação | Deslocamento rápido (X/Y/Z) | m/min | 60/60/48 |
| Taxa de avanço de corte (X/Y/Z) | m/min | 10 | |
| Trocador de ferramentas | Trocador automático de ferramentas | Roda Rápida | |
| Tipo de haste da ferramenta | tipo | BT-30 | |
| Capacidade de armazenamento de ferramentas | Pedaço | 21 | |
| Diâmetro máximo da ferramenta (adjacente) | mm | 60 | |
| Diâmetro máximo da ferramenta (vazia) | mm | 80 | |
| Comprimento máximo da ferramenta | mm | 200 | |
| Peso máximo da ferramenta | kg | 3,5 | |
| Tempo de troca de ferramenta | seg | 1.8 | |
| Motor | Motor do fuso | kw | 5,5 |
| Servomotor de três eixos | kw | 1,5/1,5/3,0 | |
| Potência necessária | Requisitos de energia | kva | 15 |
| Requisito de pressão de ar | kg/cm² | 6^8 | |
| Outros | Dimensões externas (C*L*A) | mm | 2000x2650x2750 |
| Peso bruto | t | 3.6 | |
Porta de segurança Sistema de lubrificação automática Proteção totalmente fechada | Rosqueamento rígido Trocador de calor para gabinete elétrico Reservatório de líquido refrigerante e bandeja de cavacos | Luz de trabalho dupla em LED Luz de advertência LED de 3 cores Resfriador de óleo do eixo | Sopro de ar com nariz de fuso Parafusos e almofadas Leweling M30Desligamento automático |
Escala Linear Óptica Sistema de transporte de cavacos | Sonda de quebra de ferramenta Separador de óleo | Coletor de Névoa de Óleo Sonda de peça e ferramenta | CTS Mesa giratória |
