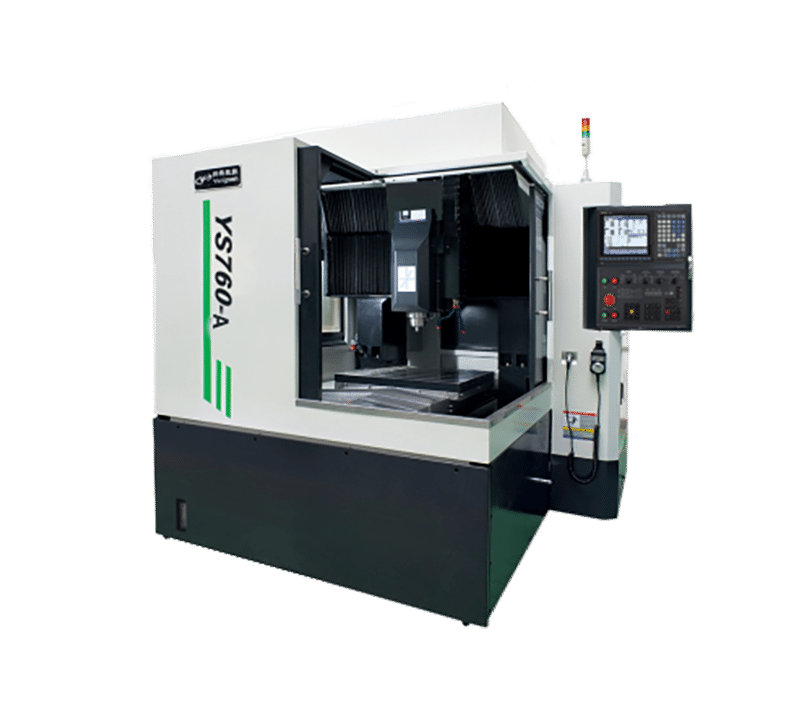

A fresadora CNC para gravação é uma fresadora CNC do tipo Gantry. Por ser uma fresadora CNC de pequeno porte, além de sua precisão ser inquestionável, sua rigidez também é bastante boa. A fresadora de gravação CNC é amplamente utilizada para fabricação precisa de moldes de alumínio, fabricação de produtos de metal ou até mesmo gravação e fresagem precisas em aço.
máx. Curso do eixo X :
700mmmáx. Curso do eixo Y :
600mmmáx. Viagem no eixo Z :
300mmComprimento máximo da peça de trabalho :
700mmLargura máxima das peças de trabalho :
600mmPeso máximo das peças de trabalho :
400KGAplicativo :
Precision MoldEm processamento :
Drilling, Milling, Tapping, EngravingSCaracterísticas estruturais da Máquina de Gravação e Fresagem
 |
A fresadora CNC para gravação é uma fresadora CNC do tipo Gantry. Por ser uma fresadora CNC de pequeno porte, além de sua precisão ser inquestionável, sua rigidez também é bastante boa. A fresadora de gravação CNC é amplamente utilizada para fabricação precisa de moldes de alumínio, fabricação de produtos de metal ou até mesmo gravação e fresagem precisas em aço. |
Características da Máquina de Gravação e Fresagem
 |
1. Uma caixa de fuso patenteada de máquina de gravação e fresagem Há um orifício escalonado dentro da caixa do fuso; o fuso elétrico é instalado no furo escalonado e um flange é usado para fixar a caixa do fuso 2. Mesa de trabalho A estrutura da caixa e o fuso de esferas são formados integralmente. 3. Escalas lineares ópticas Balanças lineares ópticas Heidenhain e Fagor opcionais com precisão inferior a ± 5um 4. Base Estrutura de caixa de parede multicamada, extrações de cavacos traseiros 5. Uma estrutura de nervura triangular da coluna da ponte O modelo de utilidade da estrutura de nervura triangular da ponte da porta melhora a rigidez dinâmica e estática da máquina-ferramenta e aumenta a precisão do processamento. 6. Eixo BBT40 de acionamento direto opcional 7. Configuração de atualização Magazine de ferramenta de carrossel servo padrão; Fuso do motor HSK-E40; pacote de proteção de grafite; sonda ferramenta a laser; sistema coletor de névoa de óleo e muito mais 8. Precisão estável As escalas lineares ópticas de circuito fechado com alta precisão de posicionamento podem efetivamente suprimir o erro de posicionamento causado pela extensão térmica do fuso de esferas de chumbo. 9. Estabilidade do sistema Equipado com sistema Siemens 828D. |
Centro de usinagem de gravação e fresagem Parâmetros
|
Modelo |
YS-760A |
||
|
Assunto |
Especificações |
Unidades |
|
|
Viagem |
Eixo X/Y/Z |
mm |
700/600/300 |
|
Nariz do eixo para mesa de trabalho |
mm |
90-390 |
|
|
Guia de Três Eixos |
/ |
Guia Linear |
|
|
Largura da porta |
/ |
760 |
|
|
Mesa de trabalho |
Tamanho da mesa de trabalho (L*W) |
mm |
700*600 |
|
Carga máxima da mesa |
kg |
400 |
|
|
T-Slot |
mm |
5-16x125 |
|
|
Fuso |
Conicidade do fuso |
tipo |
BT-30 |
|
Velocidade do fuso |
rpm |
24000 |
|
|
Tipo de acionamento do fuso |
/ |
Construídas em |
|
|
Taxa de alimentação |
Deslocamento rápido (X/Y/Z) |
m/min |
15/15/12 |
|
Velocidade de Avanço de Corte (X/Y/Z) |
m/min |
12 |
|
|
trocador de ferramentas |
trocador de ferramentas |
/ |
Carrossel Servo ATC |
|
Motor |
motor do eixo |
kw |
5.5 |
|
Servo Motor de Três Eixos |
kw |
0,85/0,85/1,3 |
|
|
Precisão |
Precisão |
mm |
±0,005 |
|
Repetibilidade |
mm |
±0,003 |
|
|
Potência Necessária |
Requisito de energia |
kva |
12 |
|
Requisito de pressão de ar |
kg/cm² |
6^8 |
|
|
Outros |
Dimensões Externas (L*L*A) |
mm |
2100x2500x2550 |
|
Peso bruto |
t |
3.8 |
|
|
7,5KW-ER32-24000 Medição Automática do Comprimento da Ferramenta Resfriador de Óleo do Eixo Protetor Totalmente Fechado |
Tanque de refrigerante e escumadeira de óleo Volante (MPG) Parafusos e Almofadas de Nivelamento Caixa de ferramentas |
Sistema de Lubrificação Automática Transformador luz de trabalho LED Jato de Ar e Refrigerante do Eixo |
Software de Transmissão e Cabos 20m Luz de advertência LED de 3 cores Manual de manutenção e operação Troca de calor para armário elétrico |
Opções
|
Coletor de Névoa de Óleo ATC |
7,5KW-BT30-24000
|
BBT40-15000
|
Mesa rotativa
|
