Os centros de usinagem vertical oferecem versatilidade excepcional no corte de diversos materiais, ao mesmo tempo que melhoram significativamente a produtividade. Ao minimizar os tempos de ciclo de produção e reduzir os custos de usinagem, essas máquinas aumentam a rentabilidade geral do processo. Os engenheiros incorporaram recursos de design avançados para otimizar as operações, reduzindo efetivamente o tempo de inatividade causado por inspeções de qualidade frequentes. O centro de usinagem vertical CNC possui um design ergonômico que otimiza o conforto do operador e as condições de trabalho para máxima eficiência.
máx. Curso do eixo X :
1400mmmáx. Curso do eixo Y :
800mmmáx. Viagem no eixo Z :
750mmComprimento máximo da peça de trabalho :
1500mmLargura máxima das peças de trabalho :
800mmPeso máximo das peças de trabalho :
1500KGAplicativo :
Precision Mold, Auto PartsEm processamento :
Surface Milling, Drilling Holes, TappingYSV-1482 Máquinas de usinagem vertical Características estruturais
1. Utilizando um sistema de conversão de frequência de Taiwan, o tempo de troca de ferramentas é reduzido para 1,4 segundos, o que melhora efetivamente a eficiência do processo; 2. Todos os três eixos são equipados de série com um elevado torque de saída, permitindo um posicionamento rápido e preciso; 3. O motor do fuso é equipado de série com um motor generalizado de alto torque de 11-15 kW, e o torque do fuso é significativamente melhorado em comparação com outras marcas do mesmo modelo, sendo muito adequado para cortes pesados; 4. As peças da máquina-ferramenta pertencem a marcas renomadas de fábricas famosas e possuem configuração avançada no setor. |

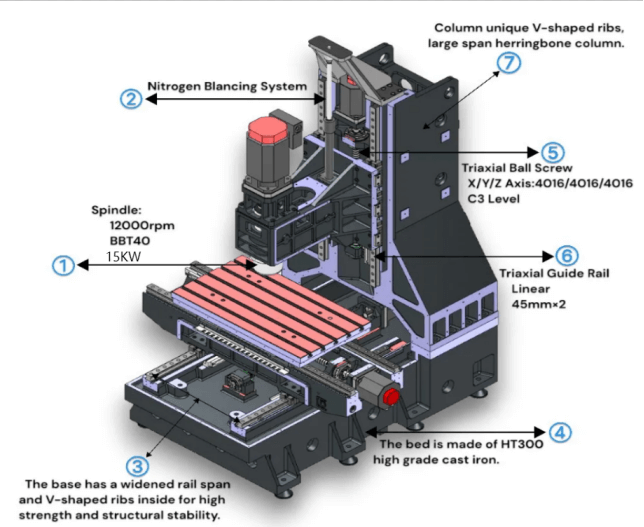

Máquina de estrutura verticalCaracterísticas optomecânicas
 | 1. O trilho de linha alemão Rexroth é adotado, e a largura do trilho de linha atinge 45 mm; 2. O eixo Y possui uma extensão super ampla de 745 mm; 3. Apoiada por 6 assentos deslizantes no eixo X, a forte rigidez garante um corte potente; 4. O eixo triplo adota parafuso PMI de grau C3 com diâmetro externo de 40 mm e rolamento original NSK (3062), modo 3+2, com tratamento de pré-tensão para evitar deslocamento térmico; 5. O diâmetro externo é de 150 mm e o eixo BBT de alta rigidez é projetado com revestimento em anel; 6. Adota cilindro de corte ultrarrápido original de Taiwan, o tempo de corte pode chegar a 0,28 segundos; 7. A base da máquina-ferramenta é feita de ferro fundido de alta precisão HT300. |
Centros de usinagem verticalParâmetros
| Item | Especificações | Unidades | YSV-1482 |
| Viagem | Eixo X/Y/Z | mm | 1400*800*750 |
| distância entre a ponta do fuso e a mesa | mm | 150-900 | |
| Distância do centro do eixo até a pista da coluna | mm | 880 | |
| formulário de rastreamento | Guia linear | ||
| Mesa de trabalho | Dimensões da mesa (C*L) | mm | 1500*800 |
| Capacidade máxima de carga da bancada | kg | 1500 | |
| Ranhura em T | Nº/mm | 6-22*110 | |
| Fuso | Furo cônico do eixo (modelo/tamanho de instalação) | mm | BBT40 |
| RPM do fuso | rpm | 8000 | |
| Modo de acionamento do fuso | Tipo de correia | ||
| Alimentar | Avanço rápido nos eixos X/Y/Z | m/min | 24/24/24 |
| ração de corte | mm/min | 10000 | |
| Trocador de ferramentas | Troca de ferramenta | Conversão de frequência de quantidade lateral | |
| Especificações da alça | tipo | BT40 | |
| Capacidade da ferramenta | ferramentas | 24 | |
| Diâmetro máximo da ferramenta (ferramenta de proximidade) | mm | 80 | |
| Diâmetro máximo da ferramenta (sem ferramenta de proximidade) | mm | 120 | |
| Comprimento máximo da ferramenta | mm | 300 | |
| Peso máximo da ferramenta | kg | 7 | |
| Tempo de troca de ferramenta mais rápido | seg | 1.4 | |
| Motor | Motor do fuso | kw | βiIP 22/8000 |
| Servomotor de 3 eixos | kw | βis22/3000/βis30/2000/βis30B/2000 | |
| motor da bomba de água de corte | m/hm | 30/04 | |
| Requisitos de energia | requisitos de energia | kva | 25 |
| Requisitos da fonte de ar | Kg/cm | 6~8 | |
| Tamanho da máquina | C*L*A | mm | 4700*2950*2766 |
| peso | t | 10,5 |
Porta de segurança Sistema de lubrificação automática Proteção totalmente fechada Pistola de ar comprimido | Rosqueamento rígido Trocador de calor para gabinete elétrico Bicos de refrigeração do fuso Pistola de refrigeração | Luz de trabalho dupla em LED Luz de advertência LED de 3 cores Reservatório de líquido refrigerante e bandeja de cavacos Caixa de ferramentas | Sopro de ar com nariz de fuso Parafusos e bases de nivelamento M30 Desligamento automático Manual de Manutenção e Operação |
Opções
Escala Linear Óptica CTS Sonda de peça e ferramenta | Pistola de refrigeração Sistema de quebra de ferramentas Sistema de transporte de cavacos | Coletor de Névoa de Óleo Separador de óleo Mesa giratória | Eixo DDS de 12000 rpm Eixo DDS de 15000 rpm HSK-63-18000 Motor embutido |
