As máquinas de gravação e fresagem CNC são conhecidas pela sua alta velocidade de processamento, custo-benefício e excelente acabamento. Ideais para moldes e estampas 3D, cunhos de cunhagem, matrizes de laminação, estampagem a quente e matrizes combinadas, matrizes de aço, moldes de aço, matrizes de relevo, etc. Treinamento gratuito e suporte ilimitado. Entre em contato conosco.
máx. Curso do eixo X :
800mmmáx. Curso do eixo Y :
1200mmmáx. Viagem no eixo Z :
300mmComprimento máximo da peça de trabalho :
1200mmLargura máxima das peças de trabalho :
800mmPeso máximo das peças de trabalho :
1000KGAplicativo :
Precision MoldEm processamento :
Drilling, Milling, Tapping, EngravingSCaracterísticas estruturais de máquinas de gravação e fresagem
 | As máquinas de gravação e fresagem CNC são conhecidas pela sua alta velocidade de processamento, custo-benefício e excelente acabamento. Ideais para moldes e estampas 3D, cunhos de cunhagem, matrizes de laminação, estampagem a quente e matrizes combinadas, matrizes de aço, moldes de aço, matrizes de relevo, etc. Treinamento gratuito e suporte ilimitado. Entre em contato conosco. |
Características da máquina de gravação e fresagem
 | 1. Caixa de eixo patenteada para máquina de gravação e fresagem Existe um orifício escalonado dentro da caixa do eixo; o eixo elétrico é instalado nesse orifício escalonado, e uma flange é usada para fixar a caixa do eixo. 2. Mesa de trabalho A estrutura da caixa e o fuso de esferas são formados integralmente. 3. Escalas lineares ópticas Escalas lineares ópticas opcionais Heidenhain e Fagor com precisão inferior a ±5 µm. 4. Base Estrutura de caixa de parede multicamadas, extração de chips pela parte traseira 5. Uma estrutura triangular de nervuras em uma coluna de ponte. O modelo de utilidade da estrutura triangular da ponte da porta melhora a rigidez dinâmica e estática da máquina-ferramenta e aumenta a precisão do processamento. 6.Eixo BBT40 de acionamento direto opcional 7. Configuração de atualização Magazine de ferramentas tipo carrossel servo padrão; fuso do motor HSK-E40; pacote de proteção de grafite; sonda de ferramenta a laser; sistema coletor de névoa de óleo e muito mais. 8. Precisão estável As escalas lineares ópticas de circuito fechado com alta precisão de posicionamento podem suprimir eficazmente o erro de posicionamento causado pela dilatação térmica do fuso de esferas. 9. Estabilidade do Sistema Equipado com sistema Siemens 828D. |
Centro de Usinagem de Gravação e Fresagem Parâmetros

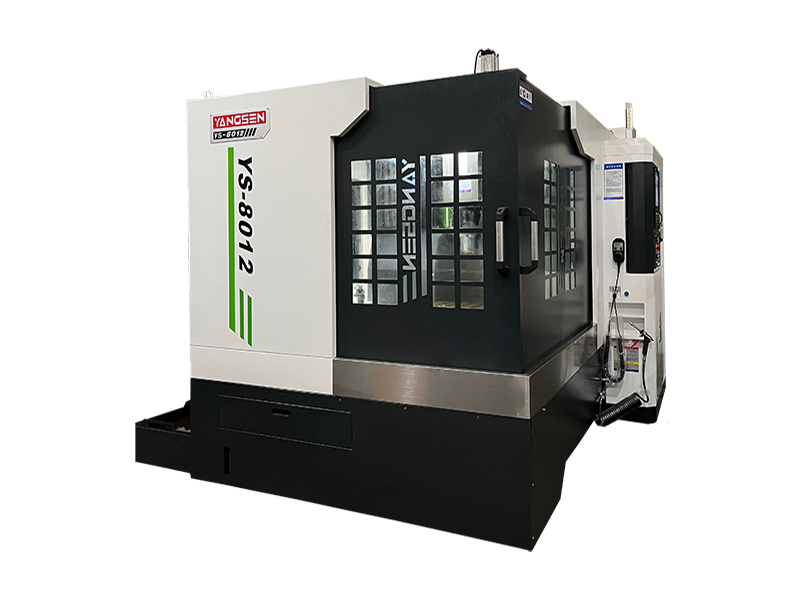

Modelo | YS-8012 | ||
Assunto | Especificações | Unidades |
|
Viagem | Eixo X/Y/Z | mm | 800/1200/300 |
Nariz do fuso até a mesa de trabalho | mm | 195-495 | |
Guia de três eixos | / | Guia linear | |
Largura da porta | / | 810 | |
Mesa de trabalho | Dimensões da mesa de trabalho (C*L) | mm | 1200*800 |
Carga máxima da mesa | kg | 1000 | |
Ranhura em T | mm | 7-18x100 | |
Fuso | Cone do fuso | tipo | BT-40 |
Velocidade do fuso | rpm | 15000 | |
Tipo de acionamento do fuso | / | Embutido | |
Taxa de alimentação | Deslocamento rápido (X/Y/Z) | m/min | 15/15/12 |
Taxa de avanço de corte (X/Y/Z) | m/min | 12 | |
Trocador de ferramentas | Trocador de ferramentas | / | Servo ATC do carrossel |
Motor | Motor do fuso | kw | 5,5 |
Servomotor de três eixos | kw | 1.3/3.0/1.3 | |
Potência necessária | Requisitos de energia | kva | 12 |
Requisito de pressão de ar | kg/cm² | 6^8 | |
Outros | Dimensões externas (C*L*A) | mm | 3000x2500x2600 |
Peso bruto | t | 6,8 | |
7,5KW-ER32-24000 Medição automática do comprimento da ferramenta Resfriador de óleo do eixo Proteção totalmente fechada | Tanque de líquido de arrefecimento e separador de óleo Volante manual (MPG) Parafusos e bases de nivelamento Caixa de ferramentas | Sistema de lubrificação automática Transformador Luz de trabalho LED Jato de ar e refrigerante no fuso | Software de transmissão e cabos de 20m Luz de advertência LED de 3 cores Manual de Manutenção e Operação Trocador de calor para gabinete elétrico |
Opções
Coletor de Névoa de Óleo ATC | 7,5KW-BT30-24000
| BBT40-15000
| Mesa giratória
|
