A máquina-ferramenta deste produto está equipada com componentes de marca do setor. Ele vem com alto torque e um motor de alta velocidade. Com um design de cama super rígido. Leva em consideração grande torque, alta velocidade e alta precisão. É adequado para usinagem de precisão em alta velocidade em peças mecânicas de pequeno e médio porte nas indústrias automotiva, de máquinas têxteis e outras indústrias.
máx. Curso do eixo X :
1200mmmáx. Curso do eixo Y :
280mmmáx. Viagem no eixo Z :
280mmComprimento máximo da peça de trabalho :
1320mmLargura máxima das peças de trabalho :
650mmPeso máximo das peças de trabalho :
1200KGAplicativo :
Precision Mold, Auto PartsEm processamento :
Surface Milling, Drilling Holes, TappingCaracterísticas estruturais de usinagem vertical
 | A máquina-ferramenta deste produto é equipada com componentes de marca do setor, equipada com grande torque, motor de alta velocidade e design de base super rígida.
Levando em consideração alto torque, alta velocidade e alta precisão, é adequado para processar todos os tipos de produtos e moldes. |
Desempenho de corte de máquina
Fresamento de superfície | Aço 45# | Furos de perfuração | Aço 45# | Tocando | Aço 45# | ||
Cortando 6mm |
| Diâmetro do cortador Ø80 |
| Corte de Rosqueamento M30 |
| ||
Cortador | Ø125mm*5T | Cortador | Ø80mm*2T | Cortador | M30*3P | ||
Velocidade do fuso | 550 rpm | Velocidade do fuso | 80 rpm | Velocidade do fuso | 120 rpm | ||
Alimentar | F500 | Alimentar | F100 | Alimentar | F420 | ||
Largura | 80mm | Largura | 80mm | Largura | 50mm | ||
Características estruturais da máquina de estrutura vertical
 | 1. Dispositivo de configuração de ar padrão para garantir um processamento mais estável. 2. Estrutura de coluna de braço duplo, design de revista de ferramentas tipo ombro, melhor rigidez. 3. Mesa de trabalho: 1320*650 mm 4. Escalas lineares ópticas: Heidenhain opcional, escalas lineares ópticas de grade Fagor, precisão±5um, para garantir a precisão de posicionamento da máquina-ferramenta. 5. Revista de ferramentas servomotor de Taiwan com tempo de troca de ferramenta de 1,4 seg. 6. Curso de três eixos X:1200 / Y: 680 / Z: 680 A posição de instalação reservada das Balanças Lineares Ópticas pode ser equipada com um recurso de refrigeração através de parafuso esférico. 7. O motor do fuso está equipado com um potente motor de fuso padrão de 15 kW (SJ-D15-08) com velocidade máxima de 8.000 rpm, adequado para cortes pesados. 8. Instale guias de linha THK japonesas ou alemãs Rexroth, largura de guia linear de até 45 mm. 9. Diâmetro externo de 150 mm de alta rigidez BBT40, fuso de nariz curto de 10000 r/min, fuso equipado com cinco rolamentos, design de bicos de refrigeração. 10. A parte traseira da cabeça do fuso tem um design em forma de caixa, estrutura triangular, suporte de bloco deslizante do eixo Z 6 e super rigidez. 11. Três eixos adotam parafuso de grau japonês THKΦ40-C3, os três eixos adotam rolamento original NSK (3062), modo 3+2, tratamento de pré-tensionamento para evitar deslocamento térmico
|
Centros de usinagem verticais Parâmetros

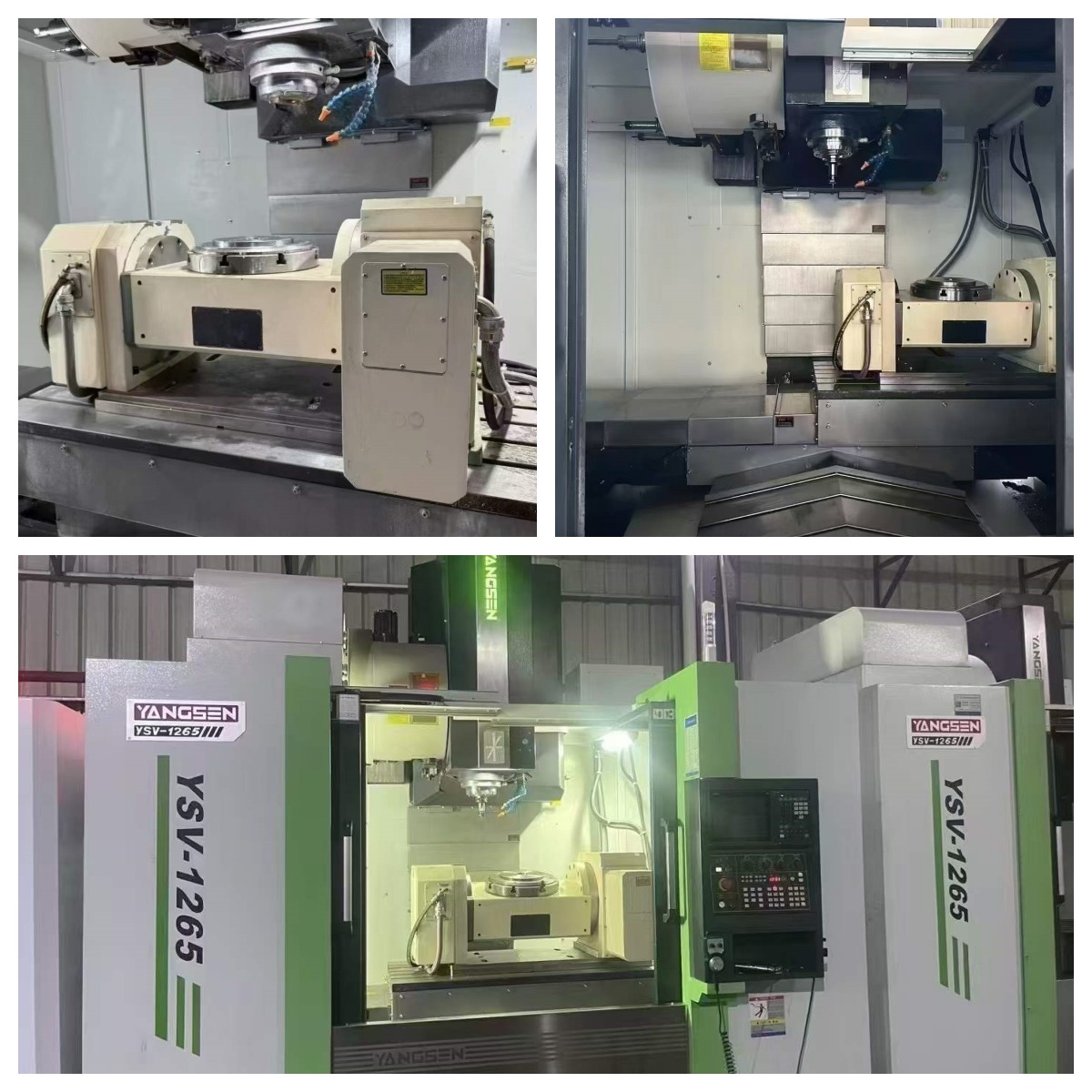

| Modelo | YSV-1265 | ||
| Assunto | Especificações | Unidades | |
| Viagem | Eixo X/Y/Z | mm | 1200x680x680 |
| Nariz do fuso para mesa de trabalho | mm | 120-800 | |
| Centro do fuso para coluna | mm | 700 | |
| Guia de três eixos | / | Guia linear de rolo | |
| Mesa de trabalho | Tamanho da mesa de trabalho (L*W） | mm | 1320x650 |
| Carga máxima da mesa | kg | 1200 | |
| Slot T | mm | 5-18x100 | |
| Fuso | Conicidade do fuso | tipo | BBT-40 |
| Velocidade do fuso | rpm | 10.000 | |
| Tipo de acionamento do fuso | / | Cinto | |
| Taxa de alimentação | Avanço Rápido (X/Y/Z） | m/min | 30/30/30 |
| Avanço de corte (X/Y/Z） | m/min | 10 | |
| Trocador de ferramentas | Trocador Automático de Ferramentas | / | Tipo ARM |
| Tipo de haste da ferramenta | tipo | BT-40 | |
| Capacidade de armazenamento de ferramentas | Pedaço | 24 | |
| Máx. Diâmetro da ferramenta (adjacente) | mm | 80 | |
| Máx. Diâmetro da ferramenta (vazio) | mm | 120 | |
| Máx. Comprimento da ferramenta | mm | 300 | |
| Máx. Peso da ferramenta | kg | 7 | |
| Tempo de troca de ferramenta | segundo | 1.4 | |
| Motor | Motor de fuso | kw | 15 |
| Motor Seixo de Três Eixos | kw | 3,0/3,0/4,5 | |
| Precisão | Precisão | mm | ±0,005 |
| Repetibilidade | mm | ±0,003 | |
| Energia necessária | Requisito de energia | kva | 25 |
| Requisito de pressão de ar | kg/cm² | 6 ^ 8 | |
| Outros | Dimensões Externas (C*L*A) | mm | 3100x2558x2794 |
| Peso bruto | t | 8.7 | |
Porta de segurança Sistema de lubrificação automática Proteção Totalmente Fechada Pistola de ar | Rosqueamento Rígido Troca de Calor para Gabinete Elétrico Bicos de refrigeração do eixo Pistola de refrigeração | Luz de trabalho LED dupla Luz de advertência LED de 3 cores Tanque de refrigerante e bandeja de cavacos Caixa de ferramentas | Sopro de ar do nariz do eixo Parafusos e almofadas de nivelamento M30 desligamento automático Manual de Manutenção e Operacional |
Opções
Escala Linear Óptica CTS Sonda de peça de trabalho e ferramenta | Pistola de refrigeração Sistema de quebra de ferramentas Sistema transportador de cavacos | Coletor de névoa de óleo Skimmer de óleo Mesa Rotativa | Eixo DDS de 12.000 rpm Eixo DDS de 15.000 rpm Moto embutida HSK-63-18000 |
