Um centro de usinagem horizontal é uma máquina-ferramenta CNC com um eixo de rotação paralelo à mesa de trabalho. Este tipo de máquina-ferramenta é principalmente adequado para o processamento de peças em formato de caixa. Seu eixo de rotação está na horizontal e geralmente possui uma mesa de trabalho quadrada que permite movimentos de indexação e rotação. É muito adequado para usinagem multiprocesso, como fresamento, furação, mandrilamento, alargamento, rosqueamento e usinagem de superfícies curvas bidimensionais e tridimensionais com múltiplas faces de trabalho.
máx. Curso do eixo X :
1100mmmáx. Curso do eixo Y :
700mm/500mmmáx. Viagem no eixo Z :
650mmComprimento máximo da peça de trabalho :
630mmLargura máxima das peças de trabalho :
630mmPeso máximo das peças de trabalho :
630kgAplicativo :
Auto PartsEm processamento :
Surface Milling, Drilling Holes, TappingYSVH-1163 Características do Centro de Usinagem Horizontal
 | Adota o mais recente sistema japonês de placas de máquinas verticais e horizontais M80A. O programa de usinagem é comum tanto para máquinas verticais quanto horizontais. O comando de troca de eixos de qualquer função de troca de eixos pode concluir a troca dos nomes dos eixos, sem alterar o programa de usinagem ou o pós-processamento do software CAM. Compatibilidade de alta velocidade e alta precisão Os modos vertical e horizontal suportam alta velocidade e alta precisão para garantir a precisão da usinagem. Alternância fácil entre os modos vertical e horizontal. Alterne rapidamente entre os modos por meio de comandos, facilitando o uso para os clientes. As funções verticais e horizontais são interoperáveis. Os modos vertical e horizontal podem desempenhar as mesmas funções, garantindo relevância mútua. |

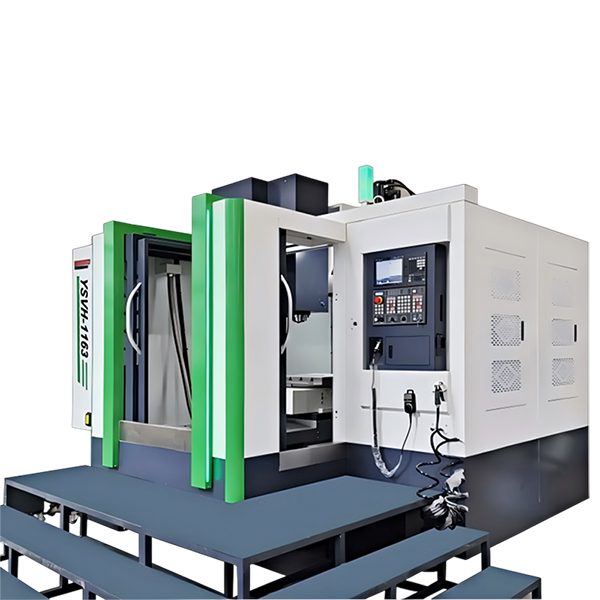

Características da máquina óptica YSVH-1163:
1. A máquina está equipada com uma interface de transporte de cavacos em espiral e um dispositivo de lavagem de corte para descarregar automaticamente os cavacos em tempo hábil, evitando o impacto térmico dos cavacos na máquina-ferramenta e garantindo a alta precisão do processamento da máquina-ferramenta; 2. O molde de fundição em madeira adota uma combinação de alumínio e madeira, fundição em areia resinada e bancada de trabalho HT300.
3. A mesa rotativa CNC padrão Taiwan Xuyang adota uma turbina de cobre de liga de níquel-prata de alta rigidez, que é resistente ao desgaste e durável, e possui alta estabilidade de segmentação; dispositivo de travamento duplo forte, superfície de travamento super grande, alta resistência ao corte; três engrenagens de embreagem de alta precisão são usadas para posicionamento, e a precisão de posicionamento repetido atinge 5″. |  |
Vantagens da usinagem integrada vertical e horizontal:
A YSVH-1163 combina funções de usinagem vertical e horizontal em uma única máquina, ajudando a melhorar a eficiência da usinagem em múltiplos lados e reduzindo as configurações repetidas.
Usinagem Multifacetada em Uma Única Configuração
Execute diversas operações de usinagem em uma única configuração para melhorar a precisão e reduzir o tempo de fixação.
Usinagem combinada vertical e horizontal
Suporta furação, fresagem, rosqueamento e usinagem de faces laterais em uma única plataforma de máquina.
Reduzir erros de posicionamento
Menos configurações repetidas ajudam a melhorar a consistência da usinagem de peças complexas.
Usinagem em mesa rotativa de 360°
A mesa rotativa permite usinagem flexível em múltiplos ângulos para peças em forma de caixa e componentes estruturais.
Economize espaço e custos de mão de obra.
Uma única máquina combina múltiplas funções de usinagem, ajudando a reduzir o espaço ocupado na fábrica e a necessidade de manuseio manual.
Desempenho de corte da máquina
Fresagem de superfície | Aço 45# | Perfuração de furos | Aço 45# | Batendo | Aço 45# |
Profundidade de corte 7mm |
| Diâmetro do cortador Ø82 |
| Batendo M36 |
|
Cortador | Ø120mm*5T | Cortador | Ø82mm*2T | Cortador | M36*3P |
Velocidade do fuso | 420 rpm | Velocidade do fuso | 500 rpm | Velocidade do fuso | 120 rpm |
Alimentar | F500 | Alimentar | F100 | Alimentar | F480 |
Largura | 100 mm | Largura | 82 mm | Largura | 36 mm |
YSVH-1163Parâmetros do Centro de Usinagem Horizontal
| Assunto | Especificações | Unidades | Tipo vertical | Tipo horizontal |
| Viagem | Deslocamento vertical e horizontal do eixo X (esquerda e direita da mesa de trabalho) | mm | 1100 | |
| Deslocamento vertical do eixo Y (antes e depois do centro do fuso vertical) | mm | 700 | ||
| Deslocamento horizontal do eixo Y (subida e descida da caixa do fuso) | mm | 500 | ||
| Deslocamento horizontal do eixo Z (subida e descida da caixa do fuso) | mm | 650 | ||
| Distância da ponta do eixo vertical e horizontal até a superfície do prato giratório | mm | 120-770 | 120-620 | |
| Distância da ponta do eixo horizontal ao centro da plataforma giratória. | mm | 170-870 | ||
| Superfície guia vertical até o centro do eixo | mm | 702 | ||
| Superfície guia horizontal até a ponta do fuso | mm | 305 | ||
Mesa de trabalho | Área da mesa de trabalho da torre | mm | 630*630 | |
| Método de rotação | Pressão do óleo | |||
| Fração igual | grau | 1*360° | ||
| Diâmetro máximo de rotação da peça de trabalho | mm | 1300 | ||
| Capacidade máxima de carga | KG | 600 | ||
Fuso | Furo cônico do eixo (modelo/tamanho de instalação) | mm | BBT40 | |
| Velocidade do fuso | rpm | 10000 | ||
| Método de transmissão do fuso | Tipo de correia | |||
| Alimentar | Alimentação rápida nos eixos X/Y/ZN1 | m/min | 36/36/30/30 | |
| Avanço de corte máximo | mm/min | 10000 | ||
Trocador de ferramentas | Método de troca de ferramentas | Montagem lateral/horizontal | ||
| Especificações do porta-ferramentas | tipo | BT40 | ||
| Capacidade da ferramenta | ferramentas | 24 | ||
| Diâmetro máximo da ferramenta (com ferramenta) | mm | 78 | ||
| Diâmetro máximo da ferramenta (sem ferramenta) | mm | 120 | ||
| Comprimento máximo da ferramenta | mm | 300 | ||
| Peso máximo da ferramenta | kg | 7 | ||
| Tempo de troca de ferramenta mais rápido | seg | 2.2 | ||
| Motor | Motor do fuso | kw | Vertical SJ-DG7.5/120 Horizontal SJ-DG7.5/120 | |
| Servomotores para cada eixo | kw | HG303/HG303HG303B/HG303B/HG204 | ||
| motor da bomba de água de corte | m/hm | 4-60 | ||
Requisitos de energia | Requisitos de eletricidade | 40 | ||
| Requisitos da fonte de ar | 6~8 | |||
Tamanho | Comprimento*largura*altura | 3850*3200*3300 | ||
| Peso | 10.8 | |||
Trocador de ferramentas tipo braço Sistema de lubrificação automática Proteção totalmente fechada | Rosqueamento rígido Trocador de calor para gabinete elétrico Reservatório de líquido refrigerante e bandeja de cavacos | Luz de trabalho dupla em LED Luz de advertência LED de 3 cores M30 Desligamento automático | Sopro de ar com nariz de fuso Parafusos e bases de nivelamento |
Escala Linear Óptica CTS | Sistema de quebra de ferramentas Sistema de transporte de cavacos tipo corrente | Coletor de Névoa de Óleo Separador de óleo | Mesa giratória Sonda de peça e ferramenta |
