Adota-se uma estrutura de pórtico com vigas fixas, a base da máquina e as peças principais utilizam ferro fundido de alta resistência, garantindo a estabilidade da máquina durante longos períodos de uso. Os eixos X/Y utilizam guias lineares de rolamento com sobrecarga, enquanto o eixo Z utiliza guias retangulares endurecidas e plásticas rígidas; alta precisão, alta velocidade, corte robusto e alta rigidez. A caixa do fuso é equipada com um sistema hidráulico de balanceamento automático, que equilibra dinamicamente o próprio peso da caixa, garantindo a precisão e a estabilidade do processo. Para a unidade de fuso de alta precisão, alta rigidez e alto torque, a transmissão principal adota mudanças de velocidade por engrenagens, com transmissão automática de alta e baixa velocidade por meio de um sistema hidráulico, adequada para corte pesado em baixa velocidade.
máx. Curso do eixo X :
7000mmmáx. Curso do eixo Y :
4200mmmáx. Viagem no eixo Z :
1250mmComprimento máximo da peça de trabalho :
6400mmLargura máxima das peças de trabalho :
3000mmPeso máximo das peças de trabalho :
42TAplicativo :
Medical IndustryEm processamento :
Drilling, Tapping, Milling, Surface MillingO Centro de Usinagem Pórtico de Coluna Dupla YSM-7042 foi projetado para usinar peças grandes e pesadas que exigem uma ampla faixa de usinagem e desempenho de corte estável. Com cursos de 7000 × 4200 × 1250 mm nos eixos XYZ, uma mesa de trabalho de 6400 × 3000 mm e uma capacidade máxima de carga de 42 toneladas, ele oferece a capacidade necessária para a produção de peças de grande porte.
Equipada com um fuso BBT50, a YSM-7042 suporta fresamento, furação, mandrilamento e rosqueamento de moldes grandes, componentes de máquinas-ferramenta, peças de equipamentos pesados e outras peças industriais de grande porte.
Características da estrutura do centro de usinagem de coluna dupla

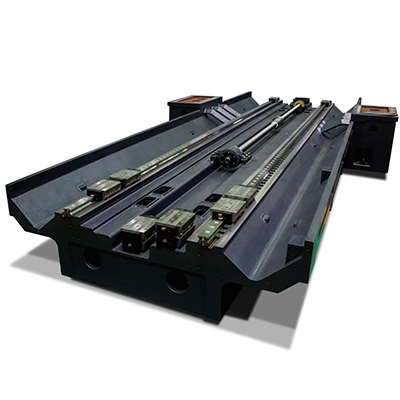

① Estrutura de base
Em comparação com o projeto de guia dupla, a rigidez é 50% maior; em comparação com o projeto de quatro guias, é mais simétrico e uniformemente distribuído, reduzindo a perda de potência causada pela resistência do deslizador de múltiplas guias; mesa de trabalho de 3 m de largura, guia linear de base de 2,1 m. A melhor relação de vão é 0,7.
② Estrutura da porca móvel do pórtico
O eixo X é acionado por uma porca móvel, e um suporte de três pontos é utilizado no meio para manter a precisão de rotação da haste do fuso de esferas. Ao mesmo tempo, a capacidade de carga é elevada e a resistência à vibração de corte é boa. Isso pode melhorar as características dinâmicas da máquina-ferramenta e aumentar a precisão, a estabilidade e a vida útil da mesma.
③ Carneiro quadrado
Dimensões maiores: 500*500; o tamanho original é 460*460. Possui um design mais robusto; o sistema de conexão direta integrado reduz o consumo de energia na transmissão do motor do fuso para o próprio fuso.
④ Recursos do slide
O design robusto e de grandes dimensões garante que a parte superior do pistão seja firmemente encaixada pelos três deslizadores alongados, enquanto a parte inferior é suportada pelos quatro deslizadores padrão.
⑤ Contrapeso de nitrogênio
Reduz a carga no motor e a força de rolamento do fuso de esferas, aumentando a vida útil do fuso e do motor, além de garantir a aceleração do eixo Z para assegurar a precisão do processamento.
⑥ Estrutura de viga
O design escalonado em forma de L melhora a rigidez; a estrutura côncava em forma de C oferece melhor resistência à flexão;
Dimensionamento de seções transversais; Análise de elementos finitos.
⑦ Sistema de estrutura de suporte do fuso de esferas
⑧ Estrutura de coluna
O design ultralargo da coluna, com 1,28 m de largura, reduz a vibração geral do corte e torna a máquina-ferramenta estável.
Parâmetros do Centro de Usinagem de Coluna Dupla
Modelo | YSM-7042 | ||
Assunto | Especificações | Unidades |
|
Viagem
| Eixo X | mm | 7000 |
Eixo Y | mm | 4200 | |
Eixo Z | mm | 1250 (Optopmal 1500) | |
Nariz do fuso até a mesa de trabalho | mm | 350-1600 | |
Guia de três eixos |
| Guia linear de rolos para cargas pesadas nos eixos X/Y, guia de caixa tipo T para eixo Z. | |
Largura da porta |
| 4200 | |
Tipo de carneiro |
| RAM tipo quadrado (500x500) | |
Mesa de trabalho | Dimensões da mesa de trabalho (C*L) | mm | 6400*3000 |
Carga máxima da mesa | t | 42 | |
Ranhura em T | mm | 15-28*200 | |
Fuso | Tipo de fuso | tipo | BBT-50 |
RPM do fuso | rpm | 6000 | |
Tipo de acionamento do fuso |
| DDS | |
Taxa de alimentação | Deslocamento rápido (X/Y/Z) | m/min | 06/10/2010 |
Taxa de avanço de corte (X/Y/Z) | m/min | 6 | |
Trocador de ferramentas | ATC |
| 24 (Opção: 40/60) |
Motor | Motor do fuso | KW | 22/26 (140-286 Nm) |
Servomotor de três eixos | KW | 6/3/3 (38/36/36 Nm) | |
Poder Obrigatório | Requisitos de energia | kva | 60 |
Requisito de pressão de ar | kg/cm² | 6^8 | |
Outros
| Dimensões externas (C*L*A) | mm | 15600*8000*6320 |
Peso bruto | t | 82 | |
Rosqueamento rígido Sistema de lubrificação automática Guarda semi-fechada | Luz de trabalho dupla em LED Trocador de calor para gabinete elétrico Transportador de cavacos tipo parafuso duplo | Sopro de ar com nariz de fuso Luz de advertência LED de 3 cores Transportador de cavacos tipo corrente e carrinho | M30 Desligamento automático Parafusos e bases de nivelamento
|
Opções
Escala Linear Óptica CTS ATC 40T | Sistema de quebra de ferramentas Sistema de transporte de cavacos Mesa giratória | Sistema de névoa de óleo Separador de óleo Cabeçote de fresagem manual de 90° | Ar condicionado Sistema de medição por sonda para autopeças Cabeçote de fresagem automática de 90° com AHC |

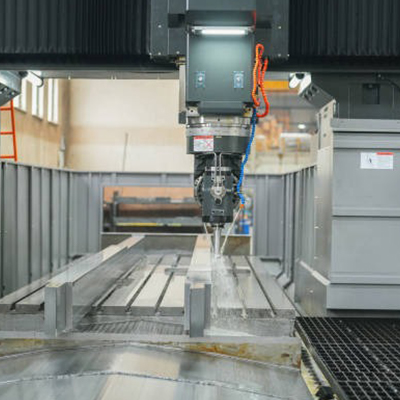

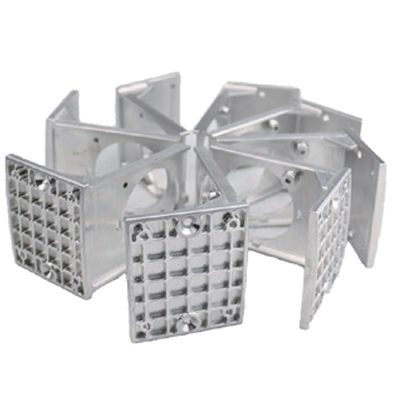

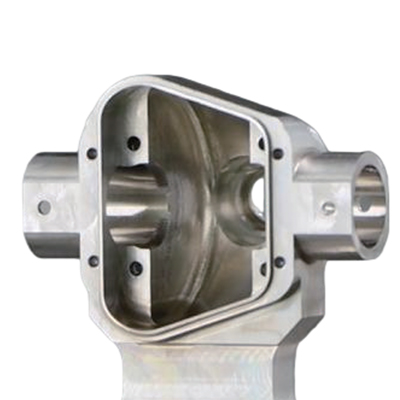

Aplicação do Centro de Usinagem Pórtico YSM-7042
