O centro de usinagem tipo pórtico com coluna móvel apresenta as vantagens de alta capacidade de carga na mesa de trabalho, melhor aproveitamento do espaço da fábrica, especificações modulares de grandes dimensões, facilidade de carga e descarga e maior eficiência na troca de ferramentas.
máx. Curso do eixo X :
16000mmmáx. Curso do eixo Y :
4200mmmáx. Viagem no eixo Z :
1500mmComprimento máximo da peça de trabalho :
16000mmLargura máxima das peças de trabalho :
3500mmPeso máximo das peças de trabalho :
50TAplicativo :
Medical IndustryEm processamento :
Drilling, Tapping, Milling, Surface MillingColuna dupla Centro de Usinagem
A máquina CNC de pórtico de coluna dupla YSMD-16042 é um centro de usinagem de coluna móvel de grande porte, projetado para o processamento de peças longas e de alta resistência. Com um curso extra longo no eixo X de até 16.000 mm, é ideal para usinar peças estruturais de grandes dimensões com alta precisão e eficiência. A mesa de trabalho do centro de usinagem de pórtico de coluna móvel é fixa e não participa do movimento dos eixos X e Y. Portanto, a área ocupada pela máquina-ferramenta é significativamente reduzida e a taxa de utilização da oficina do cliente é otimizada.
①. Motor duplo com estrutura de transmissão anti-folga
Alta precisão, capacidade de carga elevada, alta velocidade, baixo ruído, vida útil prolongada.
②. Transmissão por engrenagens
Alta precisão, capacidade de carga elevada, alta velocidade, baixo ruído, vida útil prolongada.
③. Estrutura de assento deslizante e aríete quadrado
Dimensões: 500x500, Design Reforçado;
Design de acionamento direto;
O design robusto e de grandes dimensões garante que o pistão esteja firmemente conectado;
Três barras deslizantes estendidas na parte superior e quatro barras deslizantes padrão na parte inferior.
④. Magazine de ferramentas automáticas vertical/horizontal
⑤. Caixa de câmbio BF italiana
Alto desempenho, baixo ruído. Permite ampliar a faixa de potência constante do motor. Fácil instalação. A máquina pode ser usada em conjunto com diversas séries de motores. Adapta-se a altas tensões e possui tamanho compacto.
⑥. Cabeçote de fresagem de ângulo estendido
⑦. Cabeçote de fresagem angular hidráulico automático
⑧. Cabeçote de fresagem angular com eixo bidirecional
Parâmetros da Série de Colunas Móveis
Modelo | YSMD-16042 | ||
Assunto | Especificações | Unidades |
|
Viagem | Eixo X | mm | 16000 |
Eixo Y | mm | 4200 | |
Eixo Z | mm | 1500 | |
Nariz do fuso até a mesa de trabalho | mm | 350-1850 | |
Guia de três eixos |
| Guia linear de rolos para cargas pesadas nos eixos X/Y e eixo Z com pistão tipo quadrado. | |
Largura da porta |
| 4200 | |
Tipo de carneiro |
| Ram tipo quadrado (500 * 500) | |
Mesa de trabalho | Dimensões da mesa de trabalho (C*L) | mm | 16000*3500 |
Carga máxima da mesa | t | 50 | |
Ranhura em T | mm | 36*200 | |
Fuso | Tipo de fuso | tipo | BBT-50 |
RPM do fuso | rpm | 6000 | |
Tipo de acionamento do fuso |
| DDS | |
Taxa de alimentação | Deslocamento rápido (X/Y/Z) | m/min | 6/8/8 |
Taxa de avanço de corte (X/Y/Z) | m/min | 6 | |
Trocador de ferramentas | ATC |
| 24 (Opção: 40/60) |
Motor | Motor do fuso | KW | 17-42 |
Servomotor de três eixos | KW | 5.2/5.2/5.2 | |
Precisão | Precisão | mm | 0,08/0,035/0,02 |
Repetibilidade | mm | 0,065/0,025/0,015 | |
Potência necessária | Requisitos de energia | kva | 60 |
Requisito de pressão de ar | kg/cm² | 6^8 | |
Outros | Dimensões externas (C*L*A) | mm | 20000x5860x5800 |
Peso bruto | t | 145 | |

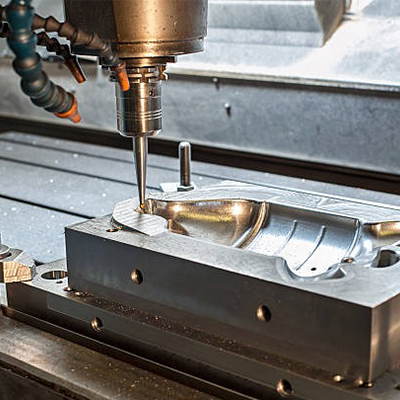

Aplicações da máquina CNC de pórtico YSMD-16042
-
Acessórios padrão
Sistema de refrigeração do fuso Sistema de lubrificação automática Guarda semi-fechada | Rosqueamento rígido Trocador de calor para gabinete elétrico Transportador de cavacos tipo parafuso duplo | Luz de trabalho dupla em LED Luz de advertência LED de 3 cores Transportador de cavacos tipo corrente e carrinho | Caixa de engrenagens Parafusos e bases de nivelamento M30 Desligamento automático |
Opções
Escala Linear Óptica CTS ATC 20T/40T/60T | Sonda de peças Sistema de transporte de cavacos Mesa giratória | Sistema de névoa de óleo Separador de óleo | Cabeçote de fresagem manual/semiautomático de 90° Sistema de medição por sonda para autopeças |
