A Yangsen tem o orgulho de oferecer centros de usinagem de dupla coluna de última geração. Encontre o produto ideal para suas necessidades específicas. A construção robusta de dupla coluna garante maior rigidez e tolerâncias mais precisas, tornando esta máquina ideal para a usinagem eficiente de peças em geral e para trabalhos rápidos de moldes e matrizes.
máx. Curso do eixo X :
5000mmmáx. Curso do eixo Y :
2100mmmáx. Viagem no eixo Z :
1000mmComprimento máximo da peça de trabalho :
5000mmLargura máxima das peças de trabalho :
1700mmPeso máximo das peças de trabalho :
12TAplicativo :
Medical IndustryEm processamento :
Drilling, Tapping, Milling, Surface MillingO centro de usinagem pórtico de coluna dupla YSMV-5021 foi projetado para usinar peças grandes e pesadas com alta precisão e estabilidade. Com um curso de 5000 mm no eixo X e alta capacidade de carga, é ideal para indústrias que exigem o processamento em larga escala de peças estruturais. Um centro de usinagem pórtico com viga fixa é uma máquina CNC onde a viga transversal permanece fixa enquanto a mesa de trabalho se move ao longo do eixo X. Essa estrutura proporciona excelente rigidez e estabilidade, tornando-a altamente adequada para corte pesado e usinagem de alta precisão de peças grandes.
YSMV-5021 Coluna Dupla CNC Características da máquina
1. A base ultralarga do eixo X, com mesa espessa e de alta rigidez, aumenta a capacidade de carga da mesa e garante a melhor precisão de nivelamento dinâmico.
2. O design escalonado de grandes dimensões do eixo Y posiciona as guias próximas à viga e ao fuso, o que aumenta efetivamente a rigidez da carga de corte.
3. Eixo Z com deslocamento rápido de 15 m, alto desempenho de aceleração/desaceleração para alcançar precisão de contorno na usinagem de moldes de alta velocidade.
4. A função de compensação térmica e do fuso para variação da temperatura ambiente pode ser selecionada para garantir que a variação da precisão fique dentro de 0,02 mm, influenciada pela variação da temperatura ambiente.
Os centros de usinagem CNC de dupla coluna são ideais para o processamento de peças grandes, como peças náuticas. Esta máquina é adequada para usinagem de máquinas e fabricação de moldes na área de centros de usinagem vertical, desde o desbaste até o acabamento, atendendo a diversos requisitos de processamento e podendo realizar fresamento, furação, rosqueamento, mandrilamento e uma variedade de outros processos.
 | ① Magazine de ferramentas vertical e horizontal
② Eixo Utilizando o eixo de alta rigidez BBT50-© 200, 6 rolamentos de esferas de aço importados de grandes dimensões, oferece uma capacidade de corte superior.
③ Cabeçote de fresagem de dupla oscilação com articulação de cinco eixos Motor de torque do eixo CA + fuso elétrico estrutura integrada em forma de garfo; O eixo AC instala a estrutura do motor de torque; Sistema de fixação hidráulica do eixo AC para cortes de alta velocidade e alta rigidez. |
Máquina CNC de Coluna DuplaParâmetros
Modelo | YSMV-5021 | ||
Assunto | Especificações | Unidades |
|
Viagem
| Eixo X | mm | 5000 |
Eixo Y | mm | 2100 | |
Eixo Z | mm | 1000 | |
Nariz do fuso até a mesa de trabalho | mm | 200-1200 | |
Guia de três eixos |
| Guia linear de rolos para cargas pesadas nos eixos X/Y/Z | |
Largura da porta |
| 2100 | |
Tipo de carneiro |
| Tipo T | |
Mesa de trabalho | Dimensões da mesa de trabalho (C*L) | mm | 5000*1700 |
Carga máxima da mesa | t | 12 | |
Ranhura em T | mm | 9-22*180 | |
Fuso | Tipo de fuso | tipo | BBT-50 |
RPM do fuso | rpm | 6000 | |
Tipo de acionamento do fuso |
| DDS | |
Taxa de alimentação | Deslocamento rápido (X/Y/Z) | m/min | 15/12/2015 |
Taxa de avanço de corte (X/Y/Z) | m/min | 12 | |
Ferramenta Trocador | ATC |
| 24 (Opção: 40/60) |
Motor | Motor do fuso | KW | 15/18,5 (143-236 Nm) |
Servomotor de três eixos | KW | 6/3/3 (38/36/36 Nm) | |
Potência necessária | Requisitos de energia | kva | 50 |
Requisito de pressão de ar | kg/cm2 | 6^8 | |
Outros | Dimensões externas (C*L*A) | mm | 11600*5850*5420 |
Peso bruto | t | 36 | |
Aplicação CNC de pórtico de coluna dupla

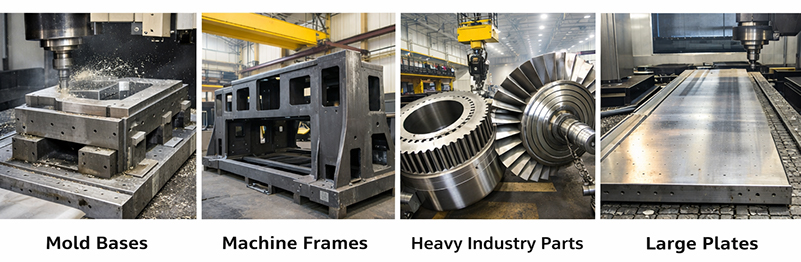

O centro de usinagem CNC tipo pórtico YSMV-5021 é amplamente utilizado para usinagem de peças estruturais de médio a grande porte que exigem alta rigidez e precisão estável. É especialmente adequado para o processamento de componentes como bases de moldes, chapas grandes, estruturas de máquinas e peças industriais de alta resistência. Com sua grande área de trabalho e alta capacidade de carga, a máquina permite a usinagem eficiente de peças de grandes dimensões em uma única configuração, reduzindo o reposicionamento e melhorando a precisão geral da usinagem.
Acessórios padrão
Rosqueamento rígido Sistema de lubrificação automática Guarda semi-fechada | Luz de trabalho dupla em LED Trocador de calor para gabinete elétrico Transportador de cavacos tipo parafuso duplo | Sopro de ar com nariz de fuso Luz de advertência LED de 3 cores Transportador de cavacos tipo corrente e carrinho | M30 Desligamento automático Parafusos e bases de nivelamento |
Opções
Escala Linear Óptica CTS ATC 40T | Sistema de quebra de ferramentas Sistema de transporte de cavacos Mesa giratória | Sistema de névoa de óleo Separador de óleo Cabeçote de fresagem manual de 90° | Ar condicionado Sistema de medição por sonda para autopeças Cabeçote de fresagem automática de 90° com AHC |
