Yangsen tem orgulho de oferecer centros de usinagem de coluna dupla de última geração. Encontre o produto ideal para suas necessidades específicas. A construção sólida de coluna dupla garante maior rigidez e tolerâncias mais estreitas, tornando esta máquina adequada para a usinagem eficiente de peças em geral e trabalhos rápidos de matrizes e moldes.
máx. Curso do eixo X :
5000mmmáx. Curso do eixo Y :
3200mmmáx. Viagem no eixo Z :
1000mmComprimento máximo da peça de trabalho :
4600mmLargura máxima das peças de trabalho :
2600mmPeso máximo das peças de trabalho :
18TAplicativo :
Medical IndustryEm processamento :
Drilling, Tapping, Milling, Surface MillingYSMV-5030 Pórtico CNC Recursos da máquina
|
|
Os centros de usinagem CNC de coluna dupla são mais adequados para processar peças grandes, como peças marítimas e muito mais. Esta máquina é adequada para processamento de máquinas e campo de fabricação de moldes de centros de usinagem verticais, desde a usinagem de desbaste e usinagem de acabamento e requisitos de processamento aplicáveis, e pode terminar fresagem, furação, rosqueamento, mandrilamento e uma variedade de processos. O centro de usinagem CNC de pórtico da Vision Wide apresenta um design estrutural em caixa que é adequado para espaços de trabalho limitados, e seu design de peça única de mesa de trabalho e colunas fornece desempenho de alimentação estável e rápido que atende requisitos de molde de precisão e corte de alumínio. |
Centro de usinagem de pórtico Parâmetros
| Modelo | YSMV-5030 | ||
| Assunto | Especificações | Unidades | |
| Viagem | Eixo X | mm | 5.000 |
| Eixo Y | mm | 3200 | |
| Eixo Z | mm | 1000 | |
| Nariz do fuso para mesa de trabalho | mm | 250-1250 | |
| Guia de três eixos | Guia linear do rolo de carga pesada X/Y/Z | ||
| Largura da porta | 3.000 | ||
| Tipo de carneiro | Tipo T | ||
| Mesa de trabalho | Tamanho da mesa de trabalho (L*W) | mm | 6400*2600 |
| Carga máxima da mesa | t | 18 | |
| Slot T | mm | 13-28*200 | |
| Fuso | Tipo de fuso | tipo | BBT-50 |
| RPM do fuso | rpm | 6.000 | |
| Tipo de acionamento do fuso | DDS | ||
| Taxa de alimentação | Avanço Rápido (X/Y/Z) | m/min | 15/12/15 |
| Avanço de corte (X/Y/Z) | m/min | 12 | |
| Trocador de ferramentas | ATC | 24 (Opção: 40/60) | |
| Motor | Motor de fuso | KW | 15/18,5(143-236 Nm) |
| Servomotor de três eixos | KW | 6/3/3 (38/36/36Nm) | |

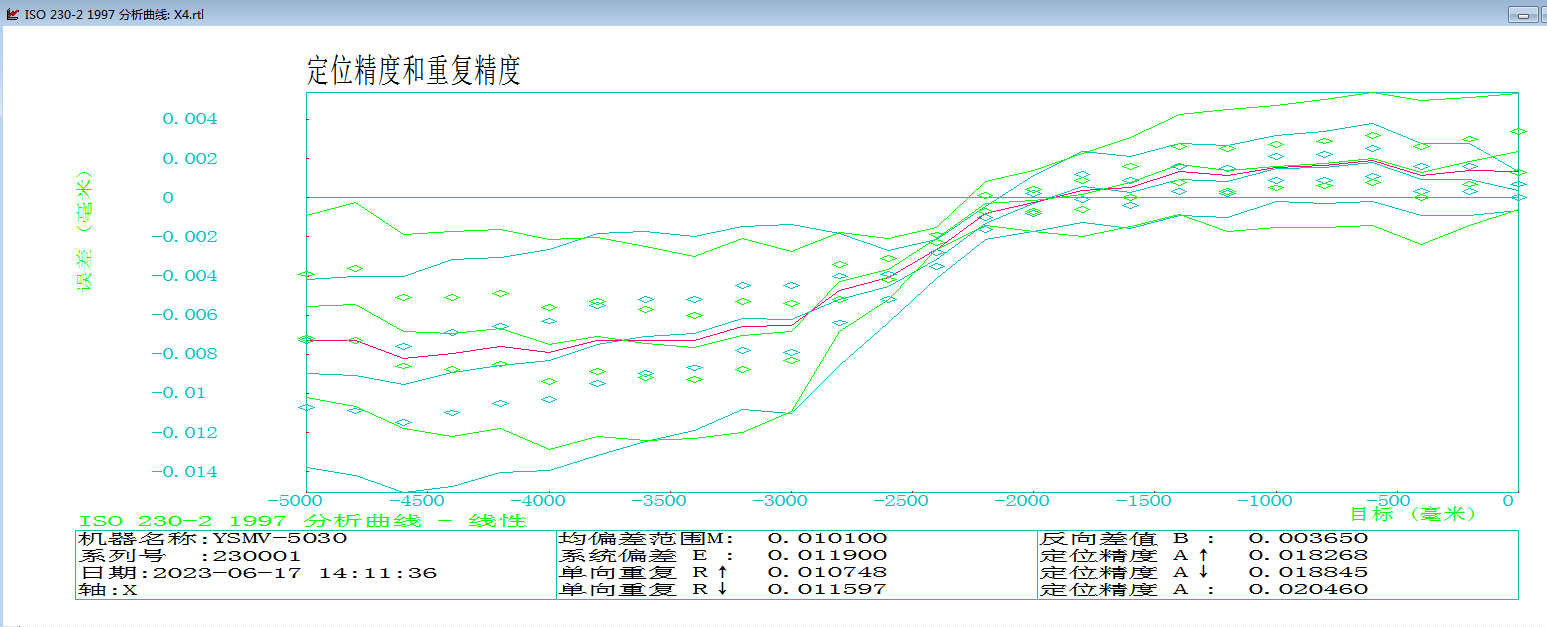

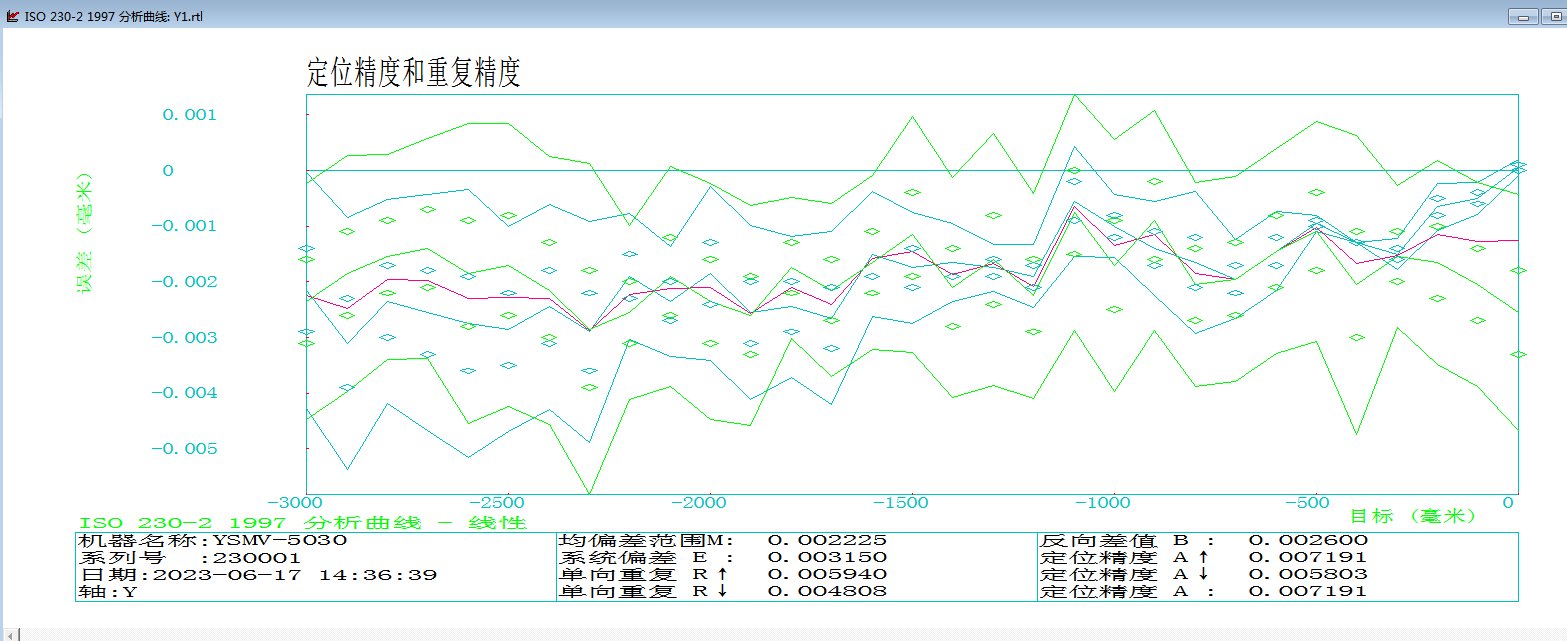

| Precisão | Precisão | mm | 0,03/0,02/0,015 |
| Repetibilidade | mm | 0,018/0,015/0,01 | |
| Energia necessária | Requisito de energia | kva | 50 |
| Requisito de pressão de ar | kg/cm² | 6 ^ 8 | |
| Outros | Dimensões Externas (C*L*A) | mm | 11600*6050*5420 |
| Peso bruto | t | 50 | |
Acessórios padrão
|
Rosqueamento Rígido Sistema de lubrificação automática Guarda Semi-Fechada |
Luz de trabalho LED dupla Troca de Calor para Gabinete Elétrico Transportador de cavacos tipo parafuso duplo |
Sopro de ar do nariz do eixo Luz de advertência LED de 3 cores Transportador e carrinho de cavacos tipo corrente |
M30 desligamento automático Parafusos e almofadas de nivelamento |
Opções
|
Escala Linear Óptica CTS ATC 40T |
Sistema de quebra de ferramentas Sistema transportador de cavacos Mesa Rotativa |
Sistema de névoa de óleo Skimmer de óleo Cabeça de fresagem manual 90° |
Ar condicionado Sistema de medição de sonda de peças automotivas Cabeça de fresagem automática de 90° com AHC |
