YSMV-3021 Coluna Dupla CNC Máquina
O centro de usinagem de pórtico duplo YSMV-3021 foi projetado como uma solução versátil para usinar peças de médio a grande porte com alta precisão e estabilidade. Com uma faixa de trabalho equilibrada e forte rigidez estrutural, é ideal para fabricantes que exigem flexibilidade e desempenho de usinagem consistente em diferentes tipos de componentes.
1. A base ultralarga do eixo X, com mesa espessa e de alta rigidez, aumenta a capacidade de carga da mesa e garante a melhor precisão de nivelamento dinâmico.
2. O design escalonado de grandes dimensões do eixo Y posiciona as guias próximas à viga e ao fuso, o que aumenta efetivamente a rigidez da carga de corte.
3. Eixo Z com deslocamento rápido de 15 m, alto desempenho de aceleração/desaceleração para alcançar precisão de contorno na usinagem de moldes de alta velocidade.
4. A função de compensação térmica e do fuso para variação da temperatura ambiente pode ser selecionada para garantir que a variação da precisão fique dentro de 0,02 mm, influenciada pela variação da temperatura ambiente.
Os centros de usinagem são as máquinas-ferramenta mais avançadas do mercado. Esses tipos de máquinas possuem alto grau de automação e são capazes de realizar diferentes operações de usinagem (torneamento, fresamento, furação, ranhuramento, etc.).
 | ① Magazine de ferramentas vertical e horizontal
② Eixo Utiliza um eixo de alta rigidez BBT50-© 200, 6 rolamentos de esferas de aço importados de grandes dimensões e uma capacidade de corte superior.
③ Cabeçote de fresagem de dupla oscilação com articulação de cinco eixos Motor de torque do eixo CA + fuso elétrico estrutura integrada em forma de garfo; O eixo AC instala a estrutura do motor de torque. Sistema de fixação hidráulica do eixo AC para cortes de alta velocidade e alta rigidez. |
Máquina CNC de Coluna DuplaParâmetros
Modelo | YSMV-3021 | ||
Assunto | Especificações | Unidades |
|
Viagem
| Eixo X | mm | 3000 |
Eixo Y | mm | 2100 | |
Eixo Z | mm | 1000 | |
Nariz do fuso até a mesa de trabalho | mm | 200-1200 | |
Guia de três eixos |
| Guia linear de rolos para cargas pesadas nos eixos X/Y/Z | |
Largura da porta |
| 2100 | |
Tipo de carneiro |
| Tipo T | |
Mesa de trabalho | Dimensões da mesa de trabalho (C*L) | mm | 3200*1700 |
Carga máxima da mesa | t | 8 | |
Ranhura em T | mm | 9-22*180 | |
Fuso | Tipo de fuso | tipo | BBT-50 |
RPM do fuso | rpm | 6000 | |
Tipo de acionamento do fuso |
| DDS | |
Taxa de alimentação | Deslocamento rápido (X/Y/Z) | m/min | 15/12/2015 |
Taxa de avanço de corte (X/Y/Z) | m/min | 12 | |
Ferramenta Trocador | ATC |
| 24 (Opção: 40/60) |
Motor | Motor do fuso | KW | 15/18,5 (143-236 Nm) |
Servomotor de três eixos | KW | 3/3/3 (36 Nm) | |
Potência necessária | Requisitos de energia | kva | 45 |
Requisito de pressão de ar | kg/cm2 | 6^8 | |
Outros | Dimensões externas (C*L*A) | mm | 8440*5850*5350 |
Peso bruto | t | 28 | |
YSMV-3021 Coluna DuplaCNCAplicação da máquina

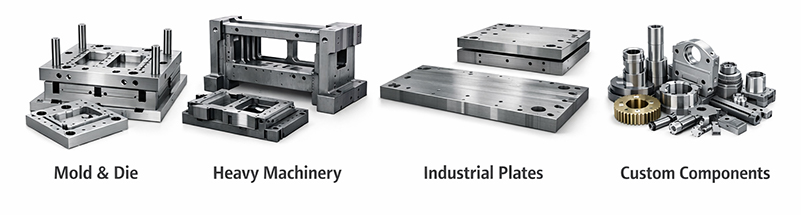

O centro de usinagem CNC tipo pórtico YSMV-3021 é amplamente utilizado em indústrias que exigem a usinagem de peças de médio a grande porte com alta precisão e estabilidade.
Na indústria de moldes e matrizes, é adequado para processar bases de moldes de tamanho médio, placas de matrizes e componentes de cavidades, garantindo precisão estável durante operações de usinagem complexas.
Na fabricação de máquinas pesadas, a máquina é comumente usada para estruturas, bases de equipamentos e componentes mecânicos que exigem rigidez e precisão.
Também é aplicável na fabricação industrial em geral para usinagem de chapas metálicas, peças estruturais e componentes personalizados, oferecendo uma solução equilibrada para necessidades de produção flexíveis.
Acessórios padrão
Rosqueamento rígido Sistema de lubrificação automática Guarda semi-fechada | Luz de trabalho dupla em LED Trocador de calor para gabinete elétrico Transportador de cavacos tipo parafuso duplo | Sopro de ar com nariz de fuso Luz de advertência LED de 3 cores Transportador de cavacos tipo corrente e carrinho | M30 Desligamento automático Parafusos e bases de nivelamento |
Opções
Escala Linear Óptica CTS ATC 40T | Sistema de quebra de ferramentas Sistema de transporte de cavacos Mesa giratória | Sistema de névoa de óleo Separador de óleo Cabeçote de fresagem manual de 90° | Ar condicionado Sistema de medição por sonda para autopeças Cabeçote de fresagem automática de 90° com AHC |
