Torno CNC vertical de alta rigidez VTL-200A

O torno CNC é um tipo de máquina-ferramenta controlada por computador. Os tornos CNC oferecem usinagem extremamente precisa. Este torno é adequado para a usinagem de peças grandes em indústrias como usinas de energia, construção naval, metalurgia, mineração, etc.

máx. Curso do eixo X :
-100～+1650mmm
máx. Viagem no eixo Z :
1200mm
Altura máxima das peças de trabalho :
1800mm
Peso máximo das peças de trabalho :
10000kg
Aplicativo :
Power generation, shipbuilding, metallurgy, and mining.

APRESENTAÇÃO DO PRODUTO

Estrutura principal of Torno vertical CNC

High Accuracy Vertical Lathe Machine VTL-200

O torno mecânico adota uma estrutura com proteção completa da máquina principal e um layout centralizado dos sistemas mecânico, elétrico e hidráulico. É composto principalmente por uma máquina, um porta-ferramentas, movimento nos eixos X e Z, rotação dos eixos da mesa de trabalho, eixo de fresagem B, console de operação, transportador automático de cavacos, lubrificação automática, sistema hidráulico, magazine de ferramentas, proteção, sistema de controle eletrônico e caixa de controle eletrônico. A máquina-ferramenta pode ser equipada com um dispositivo de ajuste de ferramentas interno, que permite a troca automática de ferramentas, o processamento automatizado, a melhoria da qualidade do processamento e a redução dos custos operacionais.

Apresentação da bancada de trabalho

A bancada é fabricada em ferro fundido cinzento de grau HT300, fundido em peça única, recozido e submetido a alívio de tensões antes do acabamento de precisão. Adota um design estrutural com nervuras radiais e anulares, com um diâmetro de 1800 mm e espessura e rigidez suficientes. A configuração padrão inclui uma placa de fixação manual de quatro garras, e a superfície da bancada possui 20 ranhuras radiais em T de 22 mm para posicionamento e fixação de peças.

O acionamento principal da bancada utiliza um motor principal, um conjunto de caixa de redução e uma coroa dentada para girar a bancada. Durante a rotação, o motor principal aciona um redutor de duas velocidades através de uma correia, que por sua vez aciona o pinhão, que aciona a coroa dentada, realizando assim a rotação da bancada. A guia da bancada adota uma estrutura de guia de rolamento, que apresenta características como alta capacidade de carga, baixo coeficiente de atrito, alta estabilidade e fácil manutenção. A lubrificação do mancal do eixo da bancada, da guia de rolamento e da caixa de engrenagens principal é feita por um sistema hidráulico independente, equipado com um resfriador de óleo para controlar a temperatura do óleo lubrificante dentro da faixa definida, garantindo assim a precisão de trabalho da bancada.

Serviço pós-venda confiável para seu torno CNC VTL-200A

A CNC Yangsen dedica-se a oferecer suporte a todas as instalações do VTL-200A com serviços profissionais de pós-venda. Garantimos que seu torno CNC vertical de alta rigidez ofereça desempenho consistente com o mínimo de tempo de inatividade. Nosso suporte inclui:

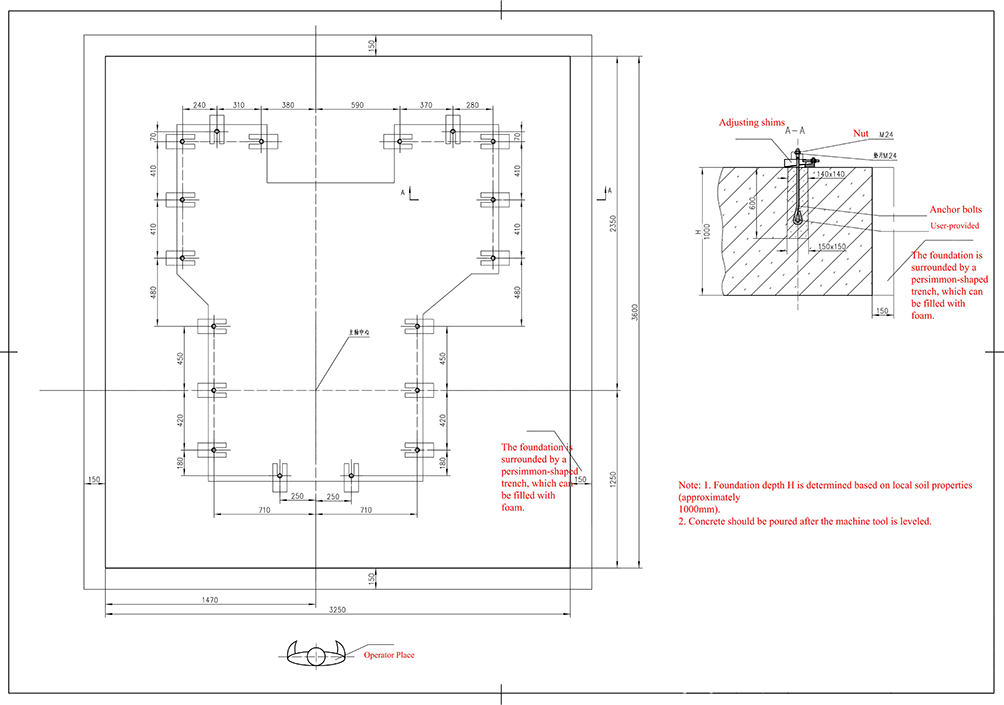

Desenhos de fundações personalizados: Receba projetos de fundações precisos e adaptados à sua oficina, garantindo estabilidade e alinhamento ideais para as máquinas.

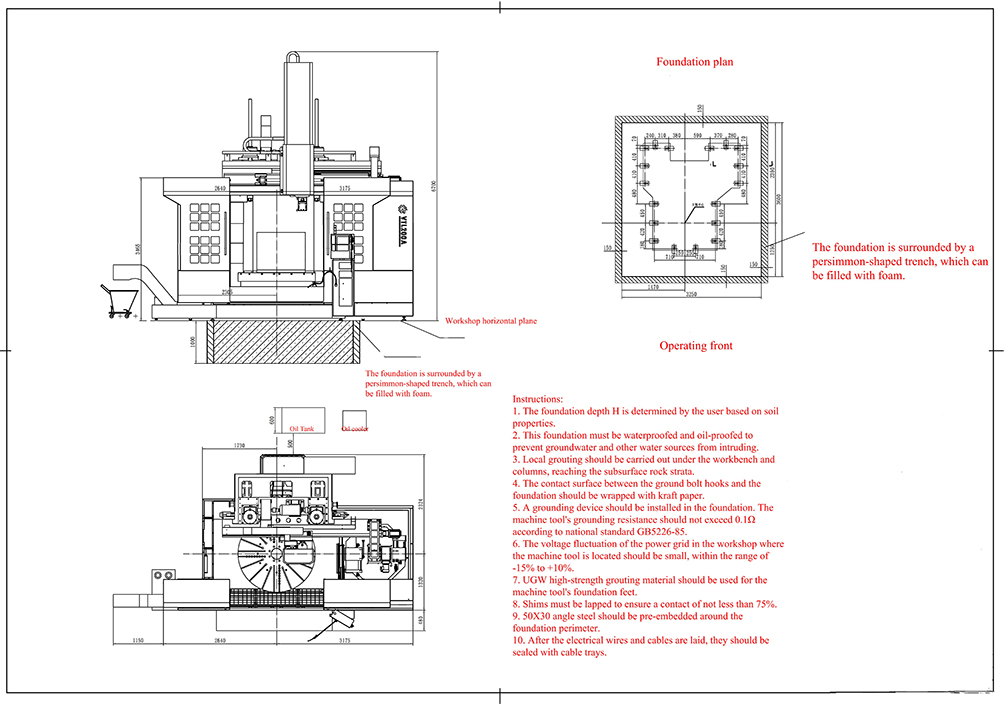

Dimensões detalhadas do equipamento: Desenhos dimensionais precisos para envio, instalação e planejamento de espaço, simplificando a logística e a configuração.

Assistência Técnica Especializada: Nossos engenheiros experientes oferecem orientação sobre instalação, calibração e manutenção de rotina de máquinas para maximizar a eficiência operacional.

Fazer parceria com a CNC Yangsen significa mais do que adquirir um torno de alto desempenho — você ganha suporte técnico contínuo e um parceiro confiável para o sucesso da sua produção.

Parâmetros tecnológicos principais

Item		unidade	Especificação
Parâmetros principais	Diâmetro da bancada	mm	1800
	diâmetro máximo de rotação	mm	2100
	Diâmetro máximo de rotação	mm	2000
	Altura máxima da peça de trabalho	mm	1800
	Peso máximo da peça de trabalho	Kg	10000
	Torque máximo da mesa de trabalho	N．m	22500
Caixa da roda dentada principal	Faixa de velocidade do fuso	r/min	1,5-200
	Faixa de velocidade do fuso	r/min	1,5-200
	Engrenagem de mudança de velocidade da bancada	bloquear	Infinito de duas velocidades
Potência de saída do motor principal	classificação de 30 minutos	kW	45
	classificação de 30 minutos	kW	45
	Classificação contínua	kW	37
Almofada deslizante	Dimensões da seção transversal do corpo do carneiro	mm×mm	☑220x220
	Dimensões da seção transversal do corpo do carneiro	mm×mm	☑220x220
	Deslocamento no eixo X	mm	-100～+1650
	Deslocamento no eixo Z	mm	1200
Bequipe	Deslocamento da travessa	mm	1200 (6X200)
Velocidade de alimentação	velocidade de avanço de corte	mm/rev	0,2 ~ 1000 mm/min
Velocidade de alimentação	Taxa de alimentação rápida	mm/min	6000
porta-ferramentas	Suporte para uma única ferramenta		1
porta-ferramentas	Tamanho da barra de ferramentas de torneamento	mm×mm	32×32
Revista Tool	Broca tipo T	Número de ferramentas	8
Woito	Peso total da máquina-ferramenta	Kg	Aproximadamente 39.500
Ssistema	modelo de dispositivo CNC		FANUC oi TF
MáquinaAaparência	Comprimento × Largura × Altura	mm×mm×mm	6700x4250x
MáquinaAaparência	Comprimento × Largura × Altura	mm×mm×mm	6500
Ttotal Eeletricidade Sfonte	Tensão	V	AC380
	faixa de flutuação de tensão		-10 até 10%
	freqüência	Hz	50±1
	Potência total	kW	60
Fonte de energia total	Motor principal	kW	37/45
	Motor hidráulico	kW	2.2
	Motor da bomba de refrigeração	kW	0,75
	Servomotor do eixo X	Nm	22
	Servomotor do eixo Z	Nm	22
	Motor de elevação	kW	6,5
	Unidade NC	KVA	0,05
	Painel de controle	KVA	0,02
	Motor de ventilador, lâmpada fluorescente, etc.	kW	0,16
	motor do transportador de cavacos	kW	0,75
	pressão do sistema hidráulico	Mpa	5
