A estrutura principal de um torno vertical inclui um fuso vertical e uma mesa de trabalho giratória. A mesa de trabalho geralmente é bastante grande e pode suportar peças pesadas. O fuso é posicionado verticalmente, o que o diferencia do fuso horizontal de um torno horizontal convencional. A máquina possui uma estrutura robusta para suportar a pesada mesa de trabalho e as ferramentas de corte. A estrutura é projetada para proporcionar estabilidade e rigidez, garantindo operações de usinagem precisas.
máx. Curso do eixo X :
-200～+1050mmmmáx. Viagem no eixo Z :
900mmAltura máxima das peças de trabalho :
1400mmPeso máximo das peças de trabalho :
8000kgAplicativo :
Power generation, shipbuilding, metallurgy, and mining.Estrutura principal of Máquina de torno vertical CNC

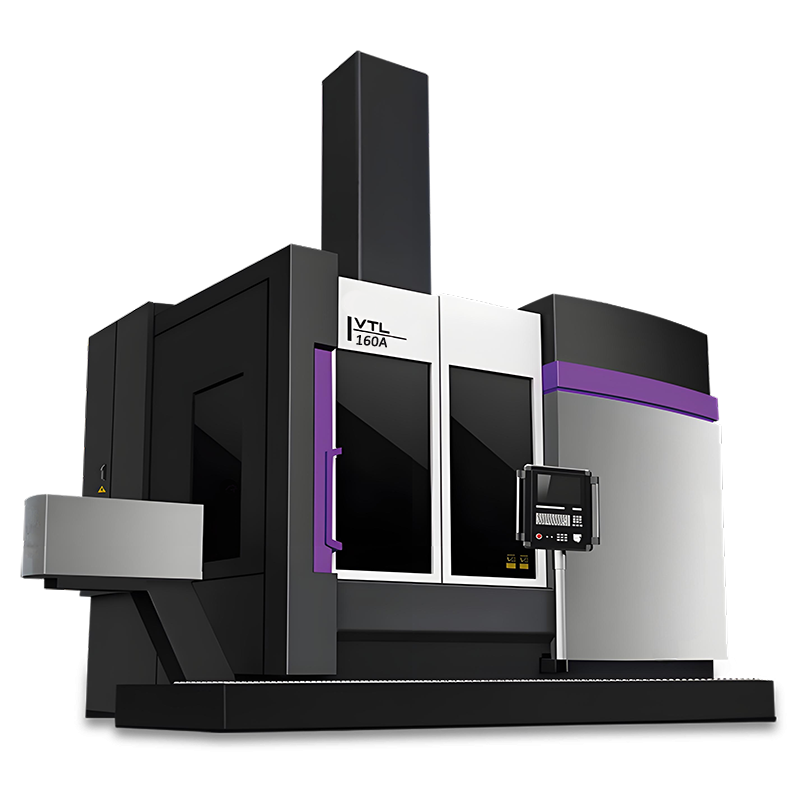

 | O torno VTL-160A é um torno vertical CNC de coluna única com viga móvel. Ele foi desenvolvido e projetado por nossa empresa de acordo com a demanda do mercado. Utilizamos processos tecnológicos de ponta, realizamos novos projetos de estrutura de torno, realizamos pesquisas de processos técnicos e realizamos o comissionamento do torno. O torno VTL160A é um torno vertical CNC de coluna única com viga móvel. Ele foi desenvolvido e projetado por nossa empresa de acordo com a demanda do mercado. Utilizamos processos tecnológicos de ponta, realizamos novos projetos de estrutura de torno, realizamos pesquisas de processos técnicos e realizamos o comissionamento do torno. |
Aplicação do Máquina de torno vertical CNC
Este torno CNC é adequado para processar peças grandes em indústrias como geração de energia, construção naval, metalurgia e mineração.
Parâmetros tecnológicos chave de

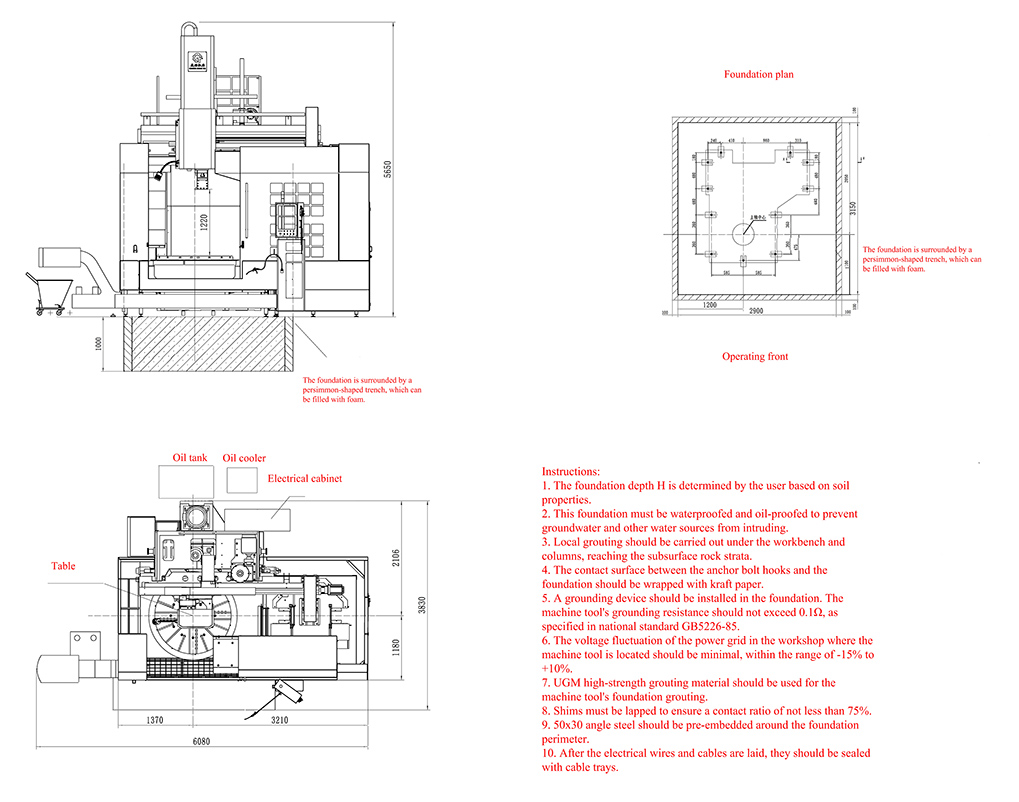

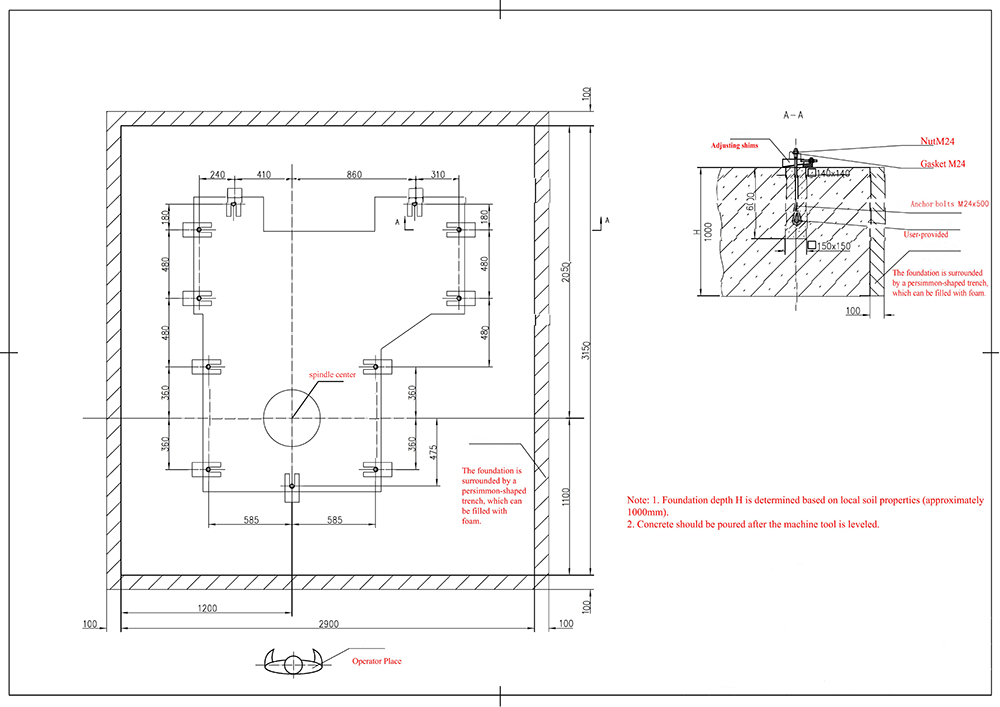

| Item | Unidade | Especificação | |
| Parâmetros principais | Diâmetro da mesa de trabalho | mm | 1400 |
| Diâmetro máx. de rotação | mm | 1700 | |
| Diâmetro máx. do corte | mm | 1600 | |
| Altura máx. da peça de trabalho | mm | 1400 | |
| Peso máximo da peça de trabalho | Kg | 8000 | |
| Torque máximo da mesa de trabalho | N．m | 16500 | |
| Caixa de engrenagens principal | Velocidade de rotação do fuso | rpm | 1-300 |
| Motor principal | Mudança de velocidade da mesa de trabalho | Engrenagem | duas engrenagens, sem fim |
| Potência nominal/30 minutos | kW | 37 | |
| Potência nominal contínua | kW | 30 | |
| Bater | Tamanho da seção do carneiro | mm×mm | □220X220 |
| Viagem no eixo X | mm | -200～+1050 | |
| Z- curso do eixo | mm | 900 | |
| Velocidade de alimentação | Velocidade de avanço do corte | mm/min | 0,1-1000 |
| Velocidade de alimentação rápida | mm/min | 6000 | |
| Porta-ferramentas | Porta-ferramentas único | 1 | |
| Tamanho da haste da ferramenta de torneamento | mm×mm | 32×32 | |
| Trocador de ferramentas | Tensão da ferramenta do tipo T | Número | 12 |
| Peso | Peso bruto | Kg | 27500 |
| Sistema | modelo CNC | FANUC óleo TF | |
| Dimensão do torno | Comprimento*largura*altura | mm×mm×mm | 5700X4850X5300 |
| Potência total | Tensão | V | AC380 |
| Faixa de flutuação de tensão | －10～＋10% | ||
| Freqüência | Hz | 50±1 | |
| Potência total | kW | 53 | |
| O fornecimento total de energia inclui | Motor principal | kW | 30/37 |
| Motor hidráulico | kW | 3,5 | |
| Motor para bomba de refrigeração | kW | 0,75 | |
| Servo motor do eixo X | Nm | 27 | |
| Servo motor do eixo Z | Nm | 27 | |
| Motor de elevação | kW | 5.5 | |
| Unidade NC | KVA | 0,05 | |
| Painel de controle | KVA | 0,02 | |
| Motor de ventilador, iluminação, etc. | kW | 0,16 | |
| Motor de remoção de cavacos | kW | 0,2 | |
| Pressão do sistema hidráulico | MPA | 5 | |
