Por que alguns podem? centros de usinagem vertical Mantêm a precisão estável por anos, enquanto outros a perdem rapidamente?
Problemas como erros dimensionais, acabamento superficial deficiente e usinagem instável geralmente não são causados por um único fator. A verdadeira diferença costuma estar nos componentes principais da máquina, na sua estrutura, na qualidade da montagem e no processo de calibração.
Neste artigo, analisaremos os 5 principais fatores que afetam diretamente a precisão e a estabilidade de usinagem a longo prazo em centros de usinagem vertical.
Os fusos de esferas e as guias lineares são alguns dos componentes mais importantes que afetam a precisão dos centros de usinagem vertical. Eles determinam diretamente a precisão de posicionamento, a estabilidade do movimento e a consistência da usinagem a longo prazo.

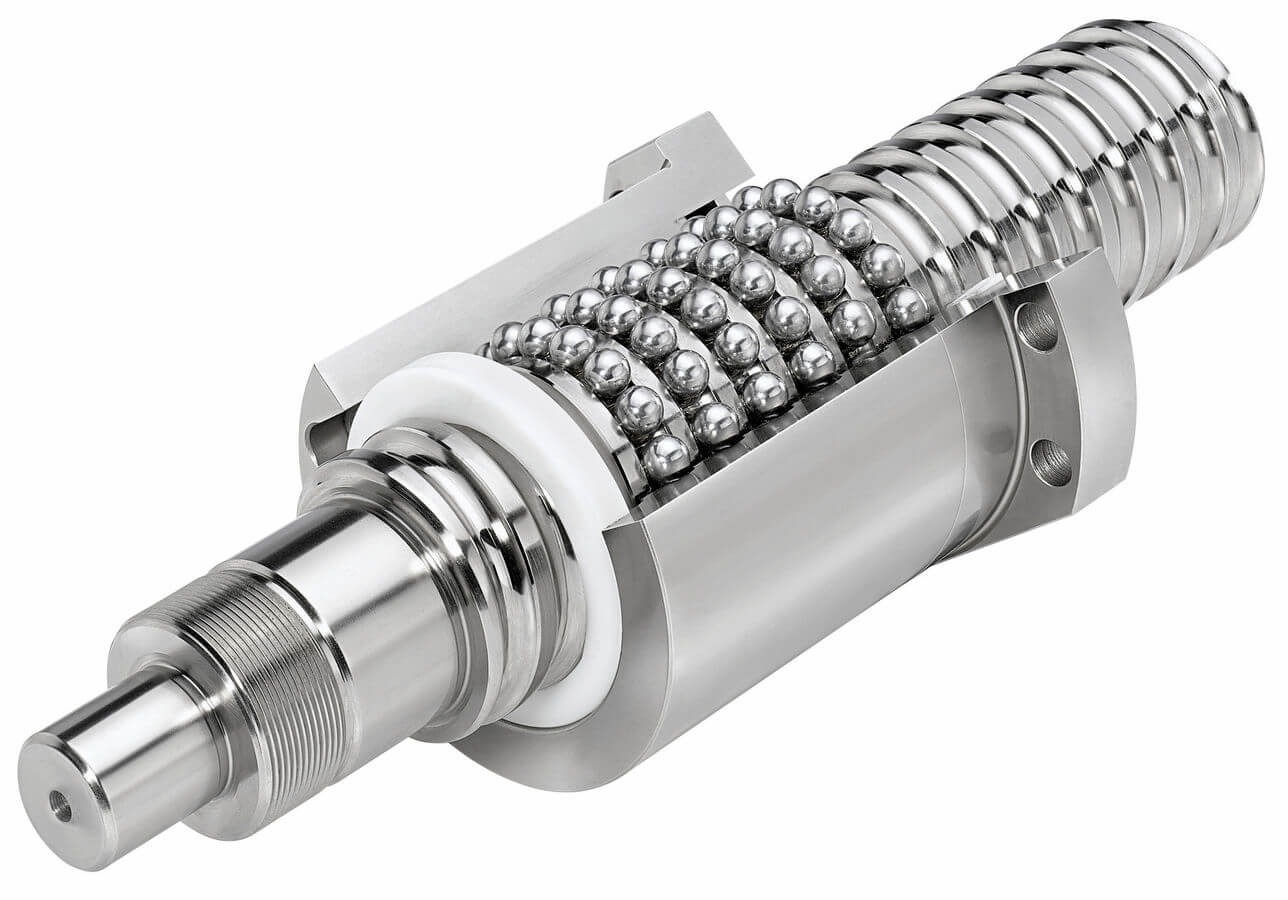

O fuso de esferas controla o movimento de cada eixo da máquina. Sua precisão afeta diretamente a exatidão e a repetibilidade do posicionamento.
Fusos de esferas de alta qualidade proporcionam:
Se a qualidade do fuso de esferas for ruim, a máquina poderá apresentar erros dimensionais, desempenho de corte instável e redução da precisão de usinagem ao longo do tempo.
Guias lineares influenciam a rigidez da máquina e a suavidade de seus movimentos. Um sistema de guias estável ajuda a reduzir a vibração e a melhorar a consistência da usinagem.
Em comparação com sistemas de guias de qualidade inferior, as guias lineares de alta precisão oferecem:
A estrutura de contato entre o trilho guia e o cursor também é importante. Um projeto de contato melhor pode melhorar significativamente a estabilidade da máquina e a retenção da precisão.
Muitas pessoas acreditam que a precisão da máquina depende principalmente da habilidade de montagem, mas a qualidade do hardware é o alicerce.
Mesmo técnicos experientes não conseguem atingir alta precisão com fusos de esferas de baixa qualidade ou guias lineares instáveis. Uma boa mão de obra pode melhorar o desempenho, mas não compensa totalmente a má qualidade dos componentes.
É por isso que os centros de usinagem vertical de alta precisão geralmente utilizam sistemas de transmissão e guia de alta qualidade para manter uma precisão estável durante a produção a longo prazo.
A estrutura da máquina afeta diretamente a estabilidade da usinagem e a precisão a longo prazo. Mesmo com componentes de boa qualidade, uma estrutura frágil ainda pode causar vibrações, erros dimensionais e desempenho de corte instável.
Uma estrutura rígida da máquina ajuda a reduzir a vibração durante o corte e mantém a usinagem mais estável, especialmente durante cortes em alta velocidade ou com cargas pesadas.
A baixa rigidez frequentemente leva a:
O ferro fundido de alta qualidade proporciona melhor absorção de vibrações e estabilidade estrutural. Ao mesmo tempo, uma estrutura de máquina estável pode reduzir a influência da deformação térmica causada por longas horas de usinagem.
É por isso que os centros de usinagem vertical de alta precisão geralmente utilizam bases de máquinas mais robustas e projetos estruturais reforçados.
Componentes de alta qualidade por si só não garantem alta precisão em centros de usinagem vertical. A qualidade da montagem também desempenha um papel crucial na estabilidade da usinagem e na precisão a longo prazo.
Durante a montagem da máquina, cada componente deve ser cuidadosamente alinhado e ajustado. Mesmo pequenos erros de montagem podem afetar a precisão do posicionamento, a repetibilidade e o desempenho geral da usinagem CNC.
Para um centro de usinagem vertical de alta precisão, a qualidade da montagem afeta diretamente:
Técnicos experientes costumam usar raspagem manual e ajustes finos para melhorar a precisão do contato entre os componentes da máquina.
Em comparação com a montagem grosseira, a raspagem de precisão ajuda:
Mesmo com a tecnologia avançada de fabricação CNC, a habilidade artesanal ainda é uma parte importante da construção de um centro de usinagem vertical de alta precisão.
Mesmo um centro de usinagem vertical de alta qualidade ainda requer calibração de precisão para alcançar uma exatidão de usinagem estável.

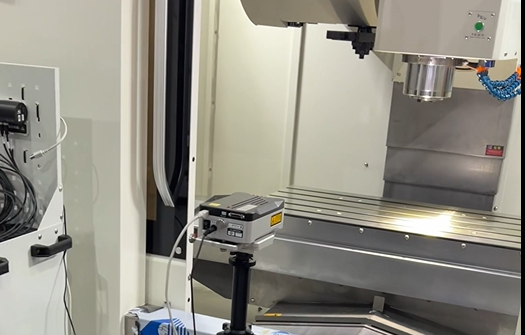

Os fabricantes utilizam interferômetros a laser para medir o movimento do eixo e a precisão de posicionamento. Esse processo ajuda a detectar pequenos erros de movimento que não são visíveis durante a usinagem normal.
Os testes a laser são comumente usados para verificar:
Após os testes, o sistema de controle da máquina pode aplicar compensação de precisão para reduzir erros de posicionamento e melhorar a consistência da usinagem.
Após a compensação, alguma alta precisão Máquinas VMC É possível alcançar uma precisão de posicionamento em torno de 6 μm e uma precisão de reposicionamento entre 1 e 3 μm.
A alta precisão dos centros de usinagem vertical não depende apenas do hardware ou da calibração. O controle de qualidade consistente e os padrões de fabricação são igualmente importantes.
Um centro de usinagem vertical de alta precisão exige inspeção rigorosa durante todo o processo de produção. Da fundição e montagem da máquina ao teste final a laser, cada etapa afeta a precisão final da usinagem.
Um controle de qualidade estável ajuda a garantir:
Alguns fabricantes reduzem custos utilizando componentes de qualidade inferior ou simplificando os processos de montagem. Embora isso possa diminuir o preço da máquina, também pode reduzir a precisão da usinagem, a rigidez e a estabilidade a longo prazo.
Um confiável Fabricante de máquinas CNC Deve-se buscar o equilíbrio entre custo, qualidade e desempenho a longo prazo, em vez de focar apenas na competição de preços a curto prazo.
Comprar um centro de usinagem vertical não se resume apenas a verificar as especificações. A precisão da usinagem a longo prazo depende da estrutura da máquina, dos componentes principais e da qualidade de fabricação que a sustenta.
A qualidade dos fusos de esferas, guias lineares, sistemas de eixos e peças fundidas da máquina afeta diretamente a precisão e a estabilidade da usinagem em centros de usinagem vertical (VMC).
Componentes de alta qualidade geralmente proporcionam:
Não confie apenas nas especificações do catálogo. Um fabricante confiável de máquinas CNC deve fornecer dados reais de testes, tais como:
Esses relatórios refletem melhor o desempenho real de um centro de usinagem vertical de alta precisão.
A precisão da máquina também depende da qualidade da montagem e dos padrões de controle de qualidade. Um fabricante com processos de montagem rigorosos e sistemas de inspeção de precisão tem maior probabilidade de oferecer um desempenho de usinagem estável a longo prazo.
Qual é um bom nível de precisão para um centro de usinagem vertical?
Para um centro de usinagem vertical de alta precisão, a precisão de posicionamento geralmente fica em torno de 6 μm, enquanto a precisão de posicionamento repetitivo costuma estar entre 1 e 3 μm. A precisão real pode variar dependendo da configuração da máquina e dos requisitos da aplicação.
O que mais afeta a precisão do VMC?
Diversos fatores afetam a precisão de um centro de usinagem vertical (VMC), incluindo fusos de esferas, guias lineares, rigidez da máquina, qualidade da montagem e calibração do laser. A baixa qualidade em qualquer uma dessas áreas pode reduzir a estabilidade e a precisão da usinagem.
Por que os fusos de esferas são importantes em um centro de usinagem vertical?
Os fusos de esferas controlam diretamente o movimento do eixo e a precisão de posicionamento. Fusos de esferas de alta qualidade ajudam a reduzir a folga, melhorar a repetibilidade e manter um desempenho de usinagem estável ao longo do tempo.
Como a deformação térmica afeta a precisão da usinagem?
Durante ciclos de usinagem longos, o calor proveniente do fuso, do processo de corte e do movimento dos eixos pode causar a expansão da máquina. Essa deformação térmica pode levar a erros dimensionais e resultados de usinagem instáveis.
Como os usuários podem verificar a precisão real de uma máquina CNC?
Antes da compra, os usuários podem solicitar ao fabricante da máquina CNC relatórios de testes de interferômetro a laser, dados de precisão de posicionamento, resultados de posicionamento repetido e amostras reais de usinagem.
A precisão de um centro de usinagem vertical depende de mais do que apenas especificações. Componentes de alta qualidade, estrutura estável da máquina, montagem precisa e calibração a laser desempenham um papel importante no desempenho de usinagem a longo prazo.
Escolher o centro de usinagem vertical (VMC) certo não se resume apenas ao preço da máquina, mas também à estabilidade da usinagem, repetibilidade e confiabilidade a longo prazo em ambientes reais de produção.
Se você busca um centro de usinagem vertical de alta precisão para usinagem estável e eficiente, escolher um fabricante com vasta experiência em montagem e rigoroso controle de qualidade pode fazer uma diferença significativa nos resultados da sua produção.
