A furação de precisão é uma das operações mais importantes na usinagem CNC. Mesmo um pequeno erro de posicionamento pode afetar a precisão do furo, o acabamento superficial, a qualidade da montagem e o desempenho geral da usinagem. É por isso que os operadores de máquinas frequentemente usam brocas de centrar ou de posicionamento antes de iniciar as operações de furação.
Embora essas ferramentas pareçam semelhantes, elas são projetadas para aplicações completamente diferentes. As brocas de centrar são usadas principalmente para posicionamento preciso de furos e para evitar o deslocamento da broca, enquanto as brocas de centro são projetadas principalmente para furos de centro em tornos e operações de torneamento. Compreender as diferenças entre brocas de centrar e brocas de centro ajuda a melhorar a precisão da usinagem, aumentar a vida útil da ferramenta e reduzir erros de produção dispendiosos em ambientes de fabricação CNC modernos.
As brocas de centragem são ferramentas de corte especializadas, projetadas para criar um ponto de partida preciso antes que uma broca helicoidal penetre no material. Seu principal objetivo é evitar o desvio da broca e melhorar a precisão da localização do furo durante operações de furação CNC.
Diferentemente das brocas padrão, as brocas de centrar são extremamente curtas e rígidas. Essa estrutura rígida minimiza a deflexão da ferramenta e permite que os operadores de máquinas criem furos com alta precisão, especialmente em aplicações de usinagem de precisão.
Uma broca de centragem cria uma pequena reentrância cônica na superfície da peça antes do início da perfuração. Essa reentrância guia a broca seguinte diretamente para a posição correta e reduz o risco de furos imprecisos.
As brocas de precisão são comumente usadas em:

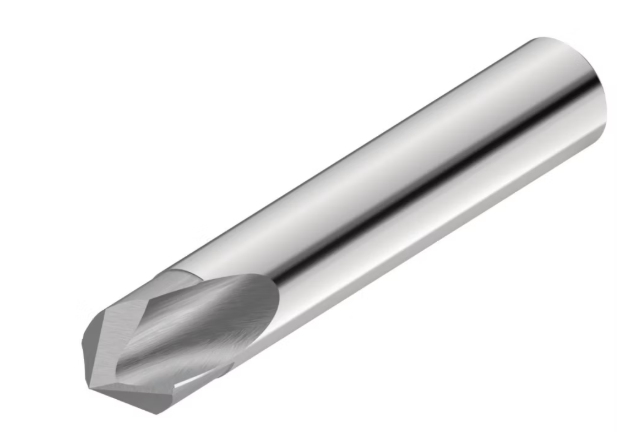

As brocas de ponto apresentam uma geometria de ângulo único com um núcleo espesso. Seu comprimento total reduzido proporciona rigidez excepcional em comparação com brocas padrão ou brocas de centro.
Os ângulos de perfuração pontual mais comuns incluem:
O ângulo da ponta é geralmente selecionado com base no ângulo da broca helicoidal subsequente. Na maioria das operações de usinagem, o ângulo da broca de centragem deve ser igual ou ligeiramente maior que o ângulo da broca helicoidal.
Recurso | Descrição |
Estrutura da ferramenta | Curto e rígido |
Geometria | Design de ângulo único |
Ângulos comuns | 90°, 120°, 140° |
Espessura do núcleo | Núcleo espesso para maior estabilidade. |
Objetivo principal | Posicionamento preciso da broca |
Profundidade típica | profundidade de deposição rasa |
Quando a broca de centragem toca a superfície do material, ela cria um encaixe cônico preciso que guia a broca seguinte. Isso impede que a broca deslize sobre a peça durante o contato inicial. Sem uma centragem adequada, as brocas podem:
O corpo rígido de uma broca de centrar permite um corte estável mesmo em altas velocidades de rotação. Isso torna as brocas de centrar ideais para ambientes CNC onde a repetibilidade e a precisão de posicionamento são cruciais.
As brocas de precisão são amplamente utilizadas em indústrias de alta precisão porque melhoram a consistência da perfuração e reduzem os erros de usinagem.
As brocas de ponto são muito utilizadas em máquinas de fresagem CNC Para criar posições iniciais precisas antes do início dos ciclos de furação. As operações CNC exigem tolerâncias rigorosas, e a furação por pontos ajuda a manter a consistência posicional em várias peças.
Os componentes aeroespaciais frequentemente exigem um posicionamento de furos extremamente preciso. As brocas de centragem reduzem a deflexão da broca e melhoram a repetibilidade na usinagem de peças críticas.
Os fabricantes de automóveis utilizam brocas de ponto para melhorar a velocidade de produção e a precisão da perfuração durante operações de usinagem de alto volume.
Muitos operadores de máquinas também usam brocas de centrar de 90° para chanfrar levemente. Isso permite que o centragem e o chanfro sejam feitos em uma única operação, reduzindo o tempo de ciclo.
As brocas de centro são ferramentas especializadas, projetadas principalmente para criar furos de centro em tornos. Esses furos de centro servem de suporte para a peça entre os centros durante as operações de torneamento. Embora alguns operadores de máquinas utilizem brocas de centro para alinhamento, elas não foram originalmente projetadas para o posicionamento preciso de furos em usinagem CNC.
Uma broca de centro é uma ferramenta combinada de perfuração e escareamento usada para criar furos centrais precisos em aplicações de torneamento. A ferramenta contém duas seções de corte:
Este projeto cria um furo central que permite o alinhamento e suporte adequados durante as operações de torneamento.
Ao contrário das brocas de centrar, as brocas de ponta utilizam um design geométrico escalonado. A pequena ponta piloto corta primeiro, seguida pela seção de escareamento. A maioria das brocas de ponta utiliza um ângulo padrão de 60° porque isso corresponde às configurações comuns de centros de torno.
Recurso | Descrição |
Estrutura da ferramenta | Geometria escalonada |
Design de ponta | Ponta piloto + escareador |
Ângulo comum | 60° |
Rigidez | Menor que os exercícios pontuais |
Objetivo principal | furos centrais de torno |
Uso típico | Operações de torneamento |

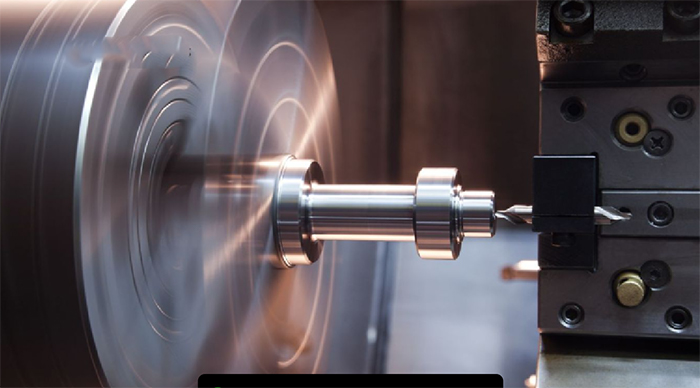

As brocas de centrar criam furos que permitem que a peça gire com precisão entre os centros de um torno. A ponta piloto inicia o corte, enquanto a seção escareadora cria o ângulo de apoio para o centro do torno. Elas possuem uma ponta piloto fina, são mais frágeis do que as brocas de centrar convencionais e mais propensas a quebrar sob cargas laterais ou pressão de avanço excessiva.
As brocas de centro são usadas principalmente em operações tradicionais de usinagem e torneamento.
Operações de torneamento
As brocas de centro criam furos de suporte para eixos e componentes cilíndricos durante a usinagem em torno.
Usinagem de Eixos
Eixos longos requerem suporte central para evitar vibrações e manter a concentricidade durante o giro.
Ambientes de usinagem manual
Em oficinas mecânicas manuais, as brocas de centro ainda são comumente usadas porque combinam furação e escareamento em uma única ferramenta.
Configuração tradicional de torno
As brocas de centrar continuam sendo essenciais para preparar peças que serão usinadas entre centros.

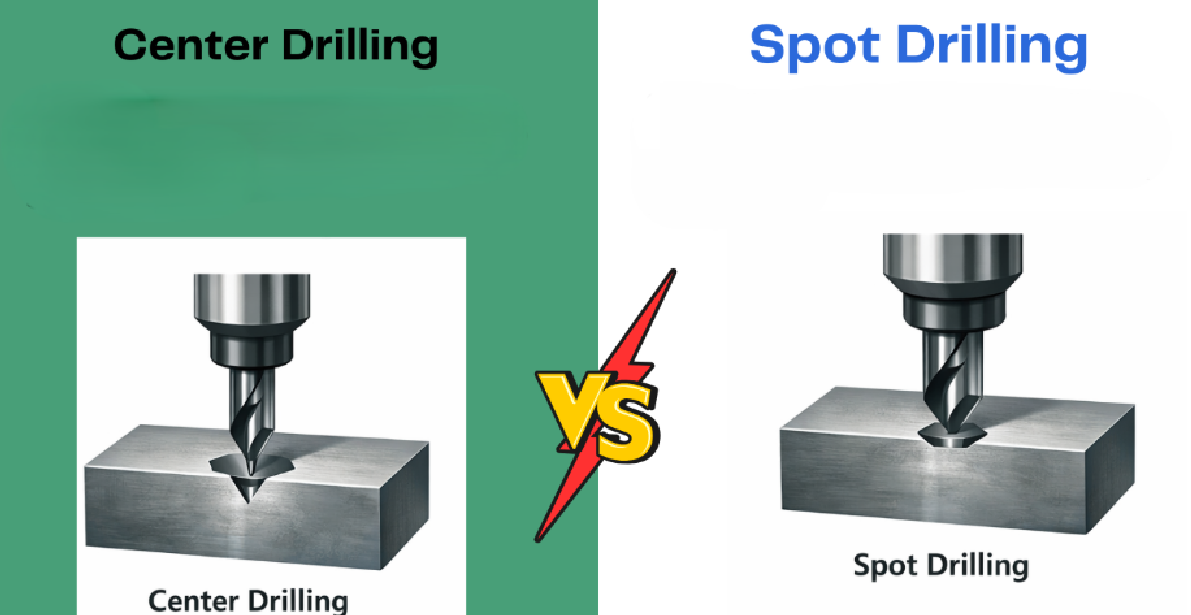

Embora brocas de centrar e brocas de ponta possam parecer semelhantes, sua geometria, resistência, aplicações e desempenho de usinagem são completamente diferentes.
A principal diferença reside na geometria da ferramenta. As brocas de centrar utilizam um design de ângulo único com uma estrutura de núcleo espessa. Isso melhora a rigidez e reduz a deflexão da ferramenta. As brocas de centro utilizam uma geometria de dois estágios com uma seção piloto fina e um rebaixo. Embora eficaz para centros de torno, esse design é menos eficiente em aplicações de centrar em CNC.
As brocas de centrar são significativamente mais rígidas devido ao seu corpo curto e núcleo espesso. As brocas de centro são menos rígidas porque a ponta piloto é fina e frágil. Sob forte pressão de avanço ou cargas laterais, a ponta piloto pode lascar ou quebrar facilmente.
Recurso | Perfuração pontual | Broca central |
Espessura do núcleo | Espesso | Afinar |
Rigidez da ferramenta | Muito alto | Moderado |
Resistência à vibração | Excelente | Mais baixo |
Risco de quebra | Baixo | Mais alto |
Estabilidade CNC | Excelente | Moderado |
As brocas de centrar proporcionam uma precisão superior na localização do furo, pois criam um ponto de partida estável para a broca seguinte. As brocas de centro são menos precisas para centrar, pois a ponta guia pode flexionar antes que o escareador se encaixe corretamente. Na usinagem CNC, mesmo uma pequena deflexão pode causar erros de posicionamento perceptíveis, especialmente em aplicações de alta precisão.
As brocas de centrar geralmente duram mais porque são mais resistentes e projetadas para operações CNC de alta velocidade. As brocas de centrar de metal duro mantêm o desempenho de corte mesmo ao usinar materiais mais duros, como:
As brocas de centro desgastam-se mais rapidamente porque a ponta piloto sofre forças de corte concentradas durante a operação.
Até mesmo operadores de máquinas experientes cometem erros na seleção ou aplicação de ferramentas de furação de centragem e de alinhamento. Esses erros podem reduzir a precisão dos furos, diminuir a vida útil da ferramenta e aumentar os custos de produção. Compreender os problemas mais comuns ajuda a melhorar a consistência nas operações de usinagem CNC.
Um dos maiores erros é usar uma broca de centro para posicionamento de furos de alta precisão. Embora as brocas de centro possam criar um ponto inicial, elas são projetadas principalmente para furos de centro em tornos. Sua ponta piloto fina é frágil e pode flexionar ou quebrar sob cargas laterais. Em centros de usinagem CNC, isso geralmente leva a:
As brocas de posicionamento são muito mais rígidas e proporcionam melhor precisão posicional devido à sua geometria curta e espessa.
Outro problema comum é a incompatibilidade entre o ângulo da broca de centrar e o ângulo da broca helicoidal. Se o ângulo da broca de centrar for menor que o ângulo da ponta da broca, as arestas de corte externas da broca entram em contato com o material antes do centro. Isso cria uma carga de choque e pode lascar as brocas de metal duro.
Ângulo da broca helicoidal | Ângulo de perfuração recomendado |
118° | Broca de ponto de 120° |
135° | Broca de ponto de 140° |
Broca de chanfro de 90° | Broca de ponto de 90° |
Utilizar um ângulo de broca de centragem igual ou ligeiramente maior que o ângulo da broca helicoidal melhora a precisão da centragem e reduz o esforço de corte.
Muitos operadores programam erroneamente uma profundidade de perfuração de guia excessiva. As brocas de guia precisam apenas criar contato suficiente para guiar a broca seguinte. Uma profundidade excessiva pode causar:
Para a maioria das operações, uma camada fina de revestimento entre 0,3 mm e 1,5 mm é suficiente.
Brocas longas são mais flexíveis e propensas a deflexão durante o contato inicial. Tentar perfurar diretamente materiais duros sem guia geralmente causa erros de posicionamento. Ao usar brocas de comprimento padrão:
Brocas curtas ou brocas de comprimento padrão para máquinas de parafuso geralmente exigem menos alinhamento devido à sua maior rigidez.
Seguir práticas de usinagem comprovadas melhora a qualidade dos furos, a repetibilidade e a vida útil da ferramenta.
As brocas de metal duro proporcionam:
Eles são especialmente eficazes para:
Para materiais mais macios, como o alumínio, brocas de aço rápido ainda podem funcionar de forma eficaz.
Mesmo a melhor broca de precisão não consegue funcionar com precisão se a excentricidade do eixo for excessiva. Para melhorar a precisão:
Um baixo desvio radial ajuda a manter a concentricidade e melhora a vida útil da ferramenta.
Configurações incorretas de velocidade do fuso e taxa de avanço são as principais causas de falha prematura da ferramenta.
Material | Velocidade de superfície | Taxa de alimentação |
Aço macio | 60–120 m/min | 0,03–0,08 mm/rev |
Aço inoxidável | 40–80 m/min | 0,02–0,06 mm/rev |
Alumínio | 120–250 m/min | 0,05–0,12 mm/rev |
Os parâmetros reais dependem do material da ferramenta, do revestimento, da rigidez e das condições do fluido de refrigeração.
A aplicação correta do líquido de arrefecimento reduz:
O fluido de corte por inundação é geralmente recomendado para desbaste profundo ou materiais duros, enquanto o fluido de corte por névoa pode ser suficiente para usinagem de alumínio.
A escolha entre uma broca de centrar e uma broca de precisão depende inteiramente da aplicação de usinagem.
Para a maioria das aplicações modernas de furação CNC, as brocas de ponto são consideradas a melhor opção devido à sua rigidez e desempenho de posicionamento repetível.
Uma broca de centro pode substituir uma broca de ajuste?
Uma broca de centro pode ser usada para alinhamento básico, mas não é ideal para furação CNC de precisão. Brocas de centrar oferecem maior rigidez e precisão de posicionamento.
Qual é o melhor ângulo de perfuração pontual?
O melhor ângulo de perfuração de ponto geralmente é igual ou ligeiramente maior que o seguinte ângulo de perfuração helicoidal. As opções mais comuns são 120° e 140°.
Por que as brocas se desviam durante a usinagem?
A oscilação da broca ocorre devido à má orientação inicial, superfícies irregulares, geometria flexível da broca ou técnicas de posicionamento incorretas.
As brocas de localização são necessárias em todas as operações de perfuração?
Não. As brocas de precisão são mais importantes para aplicações de alta precisão, materiais duros ou quando se utilizam brocas longas e flexíveis.
Qual é a profundidade ideal para o spotting?
A maioria das operações de perfuração pontual requer apenas profundidades rasas, entre 0,3 mm e 1,5 mm, dependendo do diâmetro da broca e da aplicação.
Brocas de centrar e brocas de posicionamento têm funções diferentes na usinagem. As brocas de centrar são usadas em operações CNC para posicionamento preciso do furo e para evitar desvios da broca, enquanto as brocas de posicionamento são usadas principalmente em tornos para criar furos centrais que garantem o suporte adequado da peça. A escolha da ferramenta correta é fundamental para a precisão e a vida útil da ferramenta.
