Ao escolher uma máquina CNC para usinagem de peças grandes, muitos compradores enfrentam o mesmo problema:
Um grande centro de usinagem vertical oferece melhor precisão e maior eficiência de usinagem, mas, à medida que o eixo Y aumenta de tamanho, o preço da máquina aumenta drasticamente.
Por outro lado, um centro de usinagem tipo pórtico de pequeno porte pode oferecer uma faixa de usinagem maior e melhor rigidez a um preço mais competitivo, especialmente para peças de trabalho largas e moldes grandes.
Então, qual é a melhor opção?
Você deve investir em um centro de usinagem vertical (VMC) grande para obter maior velocidade e precisão, ou optar por um pequeno? máquina CNC de pórtico Para melhor relação custo-benefício e maior capacidade de usinagem?
A resposta depende de Dimensões da peça, requisitos de usinagem, espaço disponível na fábrica e orçamento..

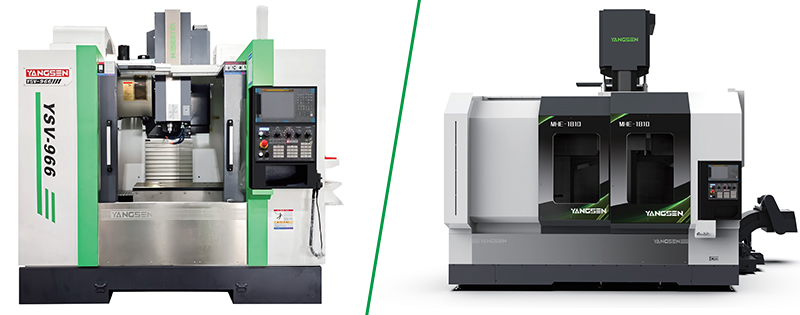

Neste artigo, compararemos grandes centros de usinagem vertical e pequenos centros de usinagem tipo pórtico sob as perspectivas de estrutura, precisão, eficiência, rigidez e preço, ajudando você a escolher a máquina certa para suas necessidades reais de produção.

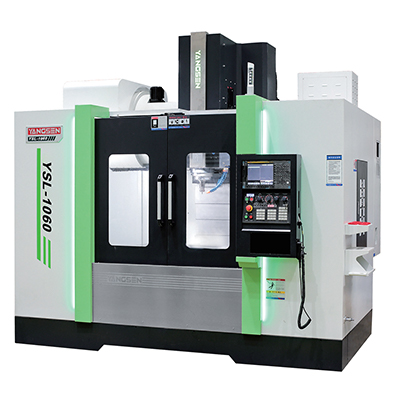

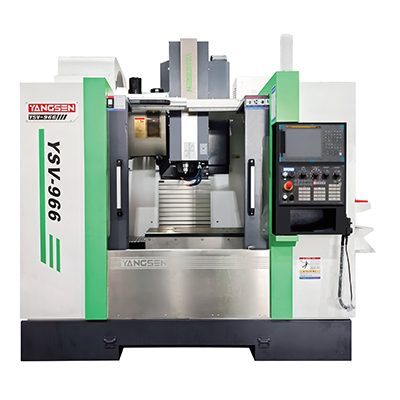

Um grande centro de usinagem vertical O centro de usinagem vertical (VMC) utiliza uma estrutura de eixo vertical com a mesa de trabalho movendo-se nas direções X e Y. Comparado com as máquinas VMC padrão, oferece uma faixa de usinagem maior e uma mesa de trabalho de tamanho maior.
| Tipo de máquina | Viagens típicas |
| Grande VMC | 1500 × 800 mm |
| VMC de tamanho Y grande | 1600 × 1000 mm ou maior |
À medida que o eixo Y aumenta de tamanho, o custo da máquina também aumenta significativamente. É por isso que muitos compradores começam a comparar grandes máquinas VMC com pequenos centros de usinagem tipo pórtico.
Principais vantagens
Principais limitações

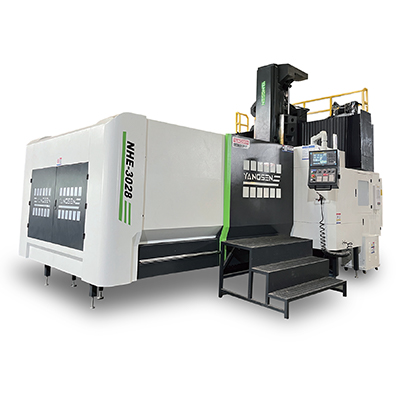

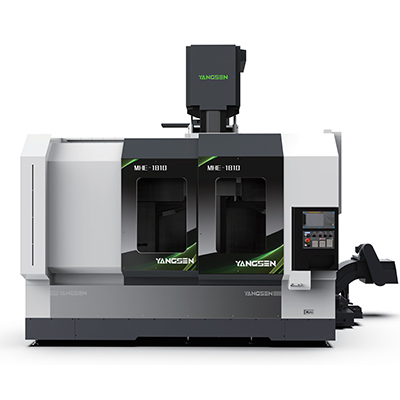

Um pequeno centro de usinagem tipo pórtico utiliza uma estrutura de pórtico de coluna dupla, permitindo alcançar maior deslocamento no eixo Y com maior rigidez e um desempenho de custo mais competitivo.
| Tipo de máquina | Viagens típicas |
| Grande VMC | 1500 × 800 mm |
| CNC de pórtico pequeno | 1600 × 1200 mm |
É por isso que muitas fábricas optam por máquinas de pórtico pequenas para moldes grandes e peças de trabalho largas.
Principais vantagens
Principais limitações
A escolha entre um grande centro de usinagem vertical e um pequeno centro de usinagem tipo pórtico não se resume apenas ao tamanho da máquina. A verdadeira diferença reside na gama de usinagem, precisão, rigidez, eficiência e relação custo-benefício geral.
Para muitas fábricas, a maior preocupação é esta:
Vale a pena investir mais dinheiro em um centro de usinagem vertical (VMC) com eixo Y grande, ou optar por uma máquina de pórtico pequena com maior alcance de usinagem e melhor rigidez?
A tabela abaixo mostra as principais diferenças entre os dois tipos de máquina.
Item de comparação | Centro de usinagem vertical de grande porte | Centro de usinagem de pórtico de pequeno porte |
Estrutura da máquina | Estrutura compacta em forma de C | Estrutura de pórtico de coluna dupla |
Precisão | Maior precisão e melhor acabamento superficial. | Precisão estável com maior rigidez |
Eficiência de usinagem | Movimento mais rápido e maior eficiência de corte | Melhor para usinagem estável de peças grandes. |
Deslocamento no eixo Y | O custo aumenta rapidamente quando o eixo Y se torna maior. | Mais fácil obter grandes deslocamentos no eixo Y. |
Rigidez | Bom para usinagem em geral. | Melhor para cortes pesados e peças de trabalho grandes. |
Capacidade da peça de trabalho | Peças de trabalho de médio a grande porte | Moldes grandes, placas e peças estruturais |
Espaço de fábrica | Tamanho reduzido | Requer mais espaço para instalação. |
Desempenho de corte pesado | Bom | Melhor estabilidade de corte |
Desempenho de custo | Custo mais elevado para viagens com itens de grande porte. | Melhor relação custo-benefício para uma ampla gama de usinagem |
Ideal para | Usinagem de precisão e corte de alta velocidade | Usinagem de peças grandes com melhor relação custo-benefício |
Uma das maiores diferenças é a capacidade do eixo Y.
Para um centro de usinagem vertical, uma vez que o eixo Y esteja posicionado... atinge 1000 mm ou mais, a estrutura da máquina e a fabricação aumento significativo de custosÉ por isso que as máquinas VMC com eixo Y grande costumam ser muito mais caras.
Um pequeno centro de usinagem tipo pórtico resolve esse problema utilizando uma estrutura de pórtico para alcançar uma faixa de usinagem mais ampla a um custo mais razoável.
No entanto, as grandes máquinas VMC ainda apresentam vantagens em precisão e eficiência de usinagemSua estrutura compacta permite uma resposta mais rápida, melhor desempenho dinâmico e maior capacidade de usinagem em alta velocidade.
Em comparação, as máquinas de pórtico de pequeno porte priorizam a rigidez e a estabilidade da usinagem, especialmente no processamento de moldes grandes, chapas largas ou peças de aço pesadas.
Portanto, a melhor escolha depende das suas necessidades reais de usinagem:
Se você prioriza precisão, velocidade e qualidade de acabamento, um centro de usinagem vertical (VMC) de grande porte geralmente é a melhor opção.
Se você precisa de uma gama de usinagem maior e uma relação custo-benefício mais robusta, uma máquina CNC de pórtico de pequeno porte pode ser a solução mais prática.
Não existe uma máquina absolutamente "melhor" entre um grande centro de usinagem vertical e um pequeno centro de usinagem tipo pórtico. A escolha certa depende das suas necessidades reais de produção.
Antes de investir em uma máquina CNC, você deve se concentrar nos seguintes fatores-chave.
Se suas peças forem principalmente componentes de tamanho médio, peças de alumínio ou moldes de precisão, um centro de usinagem vertical (VMC) grande geralmente é suficiente.
Mas se você costuma usar máquinas:
Nesse caso, um centro de usinagem tipo pórtico de pequeno porte proporcionará uma faixa de usinagem maior e melhor estabilidade.
Principalmente quando a necessidade no eixo Y atinge 1200 mm ou mais, uma máquina tipo pórtico geralmente se torna a opção mais econômica.
Se a sua produção se concentra em:
Nesse caso, um grande centro de usinagem vertical geralmente apresenta melhor desempenho.
Sua estrutura compacta permite uma resposta de movimento mais rápida e maior precisão de usinagem.
Para usinagem pesada e processamento de peças grandes, as máquinas de pórtico de pequeno porte oferecem precisão estável com maior rigidez.
As máquinas VMC de grande porte geralmente oferecem:
São mais adequadas para produção em lote e aplicações de corte em alta velocidade.
As máquinas CNC de pórtico de pequeno porte podem ser um pouco mais lentas, mas reduzem as múltiplas configurações necessárias na usinagem de peças grandes, o que pode melhorar a eficiência geral da produção.
Uma central de usinagem vertical (VMC) de grande porte geralmente requer menos espaço para instalação e é mais fácil de organizar em oficinas compactas.
As máquinas de pórtico de pequeno porte requerem:
Antes de comprar, você deve confirmar se o layout da sua oficina comporta o tamanho da máquina.
O orçamento costuma ser o fator decisivo mais importante.
Uma máquina VMC com eixo Y de grandes dimensões torna-se muito cara devido a:
Um pequeno centro de usinagem tipo pórtico geralmente consegue atingir uma faixa de usinagem semelhante a um custo total menor.
Se sua prioridade for maior capacidade de usinagem com melhor custo-benefício, uma máquina CNC de pórtico de pequeno porte pode oferecer melhor valor a longo prazo.
Um centro de usinagem tipo pórtico pequeno é mais barato que um centro de usinagem vertical (VMC) grande?
Nem sempre, mas quando o curso do eixo Y aumenta, um centro de usinagem pórtico pequeno geralmente oferece melhor custo-benefício. Máquinas VMC com eixo Y grande exigem peças fundidas maiores e estruturas mais robustas, o que aumenta significativamente o custo da máquina.
Qual máquina é melhor para usinagem de moldes?
Depende do tamanho do molde e dos requisitos de usinagem. Grandes máquinas VMC são melhores para usinagem de moldes de alta velocidade e precisão, enquanto pequenas máquinas CNC de pórtico são mais adequadas para moldes grandes e usinagem pesada.
Por que o tamanho do eixo Y afeta tanto o preço das máquinas VMC?
À medida que o eixo Y se torna mais largo, a máquina exige uma estrutura maior, guias mais largas e um suporte de rigidez mais robusto. Isso aumenta a dificuldade de fabricação e o custo total da máquina.
Uma máquina de pórtico é menos precisa do que uma VMC?
De modo geral, as máquinas VMC oferecem melhor precisão dinâmica e qualidade de acabamento superficial. No entanto, os modernos centros de usinagem tipo pórtico ainda conseguem atingir uma precisão bastante estável, especialmente na usinagem de peças de grandes dimensões.
Qual máquina é melhor para cortes pesados?
Centros de usinagem tipo pórtico de pequeno porte geralmente apresentam melhor desempenho em aplicações de corte pesado, pois a estrutura do pórtico proporciona maior rigidez e melhor estabilidade de usinagem.
Se o seu foco for precisão e eficiência de usinagem, um centro de usinagem vertical (VMC) de grande porte geralmente é a melhor escolha. Se você precisar de uma faixa de usinagem maior e melhor custo-benefício, uma máquina CNC de pórtico de pequeno porte oferece mais vantagens.
A chave é escolher a máquina com base no tamanho real da peça, nos requisitos de usinagem e no orçamento. Se você ainda está comparando configurações de máquinas ou procurando uma solução CNC adequada para usinagem de peças grandes, entender as diferenças entre essas duas estruturas de máquinas pode ajudá-lo a fazer um investimento mais econômico.
