As operações modernas de usinagem CNC dependem da precisão como requisito fundamental. Os setores aeroespacial, automotivo, médico e de fabricação de moldes exigem que seus componentes atendam a limites dimensionais exatos e apresentem um acabamento superficial de excelente qualidade.
Pequenos desvios das especificações da máquina CNC levam a defeitos no produto, resultando em desperdício de material e atrasos na produção. Os fabricantes utilizam testes com barra de esferas para garantir a precisão da máquina CNC, essencial para o seu funcionamento.
O teste de barra esférica ajuda os fabricantes a detectar defeitos nas máquinas, o que é essencial para manter a eficiência dos equipamentos, além de identificar falhas mecânicas que podem prejudicar o processo produtivo. Fabricantes que realizam testes de barra esférica regularmente alcançam maior precisão de usinagem, minimizam o tempo de inatividade das máquinas e aumentam a eficiência operacional por períodos prolongados.

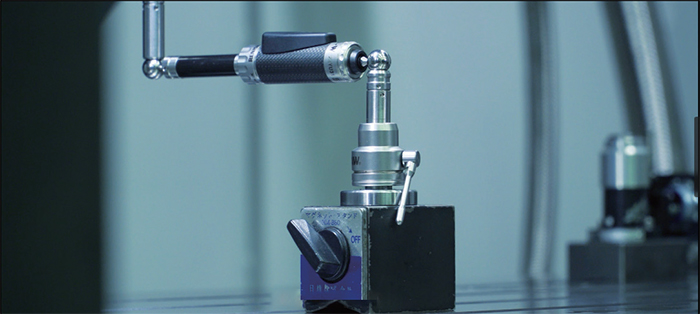

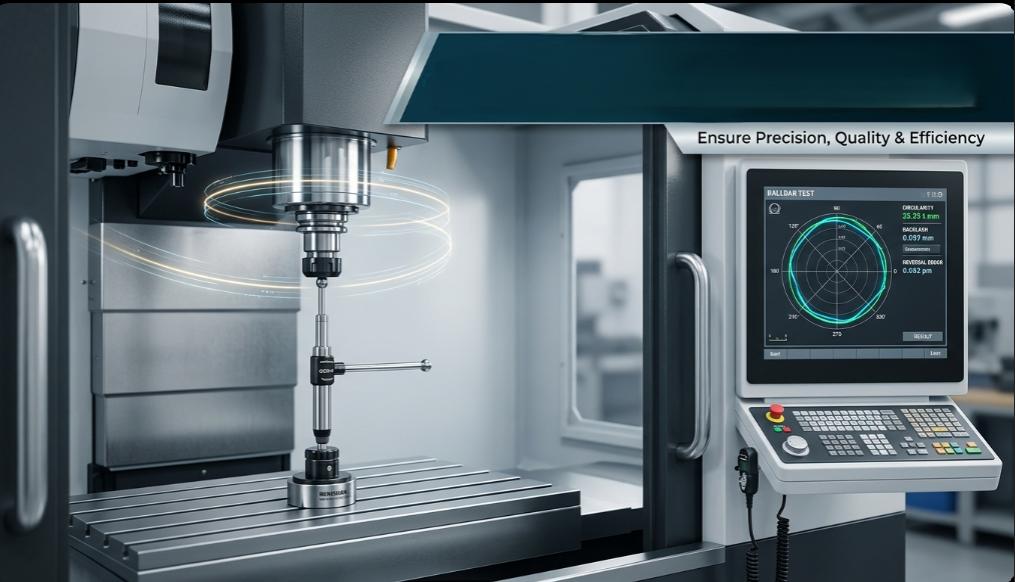

O processo de teste utiliza uma barra de esferas, que funciona como uma ferramenta de medição especializada para avaliar a precisão do movimento circular de uma máquina. O sistema de barra de esferas consiste em duas esferas de precisão conectadas por uma barra telescópica, que contém sensores integrados. Uma esfera se conecta à mesa da máquina, enquanto a outra se conecta ao eixo.
Durante o teste, a máquina CNC opera em movimento circular, o que exige que o sistema Ballbar meça todos os desvios de um padrão circular perfeito. O sistema permite que operadores e membros da equipe de manutenção avaliem a condição atual da máquina CNC. Eles podem executar tarefas de manutenção para evitar que os problemas se agravem. O teste com Ballbar tornou-se parte essencial da manutenção preventiva em instalações de usinagem modernas, pois fornece uma análise de desempenho da máquina rápida, precisa e confiável.
A precisão da usinagem CNC determina todos os aspectos da qualidade, funcionalidade e confiabilidade dos componentes usinados. As indústrias aeroespacial e de fabricação médica precisam de peças com precisão em nível micrométrico, pois qualquer pequeno desvio levará à falha do componente. centros de usinagem CNC enfrentam dificuldades de produção devido à sua precisão inadequada, o que resulta em múltiplos problemas operacionais, incluindo:
• Dimensões inconsistentes
• Acabamentos de superfície ruins
• Encaixe de montagem inadequado
• Aumento da taxa de sucata
• Custos de produção mais elevados
A velocidade de produção e a eficiência operacional do sistema dependem da precisão. Máquinas com precisão de posicionamento estável podem operar com taxas de avanço mais altas, mantendo os padrões de qualidade.
O sistema alcança maior produtividade ao reduzir os tempos de ciclo e impulsionar todas as atividades operacionais. A necessidade de manter a precisão CNC existe para fabricantes que produzem componentes de alto valor agregado. Ela serve como um requisito fundamental que as empresas devem cumprir para satisfazer seus clientes, minimizando o desperdício e mantendo-se competitivas em seu setor.
As máquinas CNC são submetidas a testes com barra de esferas para medir sua capacidade de realizar operações de interpolação circular. Os processos de usinagem exigem técnicas de movimento circular, pois esses métodos revelam com eficácia os erros da máquina. O procedimento de teste envolve o fuso da máquina executando movimentos circulares enquanto a barra de esferas rastreia o espaço entre duas esferas precisas.
A forma registrada exibirá um círculo perfeito quando a máquina operar com total precisão. O padrão circular revela imperfeições na máquina, que levam à criação de defeitos em seu projeto. O software detecta essas distorções e estabelece quais problemas mecânicos específicos ou falhas de controle precisam ser corrigidos.
O processo de teste fornece resultados rápidos, que levam apenas alguns minutos para serem concluídos, mas oferecem detalhes abrangentes sobre o estado operacional da máquina. O teste Ballbar pode detectar erros em:
Tipo de erro | Impacto na usinagem |
Retaliação | Imprecisão dimensional |
Descompasso do servo | Movimento irregular |
Erro de perpendicularidade do eixo | Baixa precisão circular |
Vibração | Acabamento de superfície áspero |
folga mecânica | Estabilidade reduzida |
Erro de tom | Inconsistência de posicionamento |
A folga excessiva surge do espaço entre as peças mecânicas, incluindo fusos de esferas e mecanismos de acionamento. Essa condição causa atrasos no movimento dos eixos, pois a máquina precisa de tempo para alternar entre diferentes direções de movimento, resultando em erros durante a usinagem. O teste com barra de esferas permite a medição precisa dos níveis de folga, determinando a necessidade de modificações na máquina ou substituição de peças.
Sistemas servo Controlam o movimento dos eixos em máquinas CNC. As operações de corte exigem que todos os servomotores operem em velocidades idênticas, pois qualquer diferença de velocidade entre eles fará com que a máquina perca a sincronização operacional.
A incompatibilidade dos servomotores causa dois problemas principais: movimento irregular da máquina e interpolação incorreta, resultando em defeitos visíveis durante a usinagem. A análise Ballbar oferece um método rápido para identificar essas discrepâncias.
Erros de esquadro ocorrem quando os eixos da máquina não estão perfeitamente alinhados. O desalinhamento dos eixos da máquina afeta sua precisão geométrica e cria obstáculos durante o trabalho de usinagem de contornos. Testes regulares com barra de esferas mantêm o alinhamento dos eixos dentro dos limites de tolerância estabelecidos.
A vibração nas máquinas diminui a estabilidade de corte, resultando em um acabamento superficial deficiente. A presença de peças soltas nas máquinas acelera a degradação das ferramentas e danifica os sistemas de fusos. Os testes com barra esférica detectam instabilidades mecânicas e padrões de vibração antes que causem problemas graves de produção.
O teste Ballbar mantém a precisão da máquina ao detectar erros de posicionamento nos estágios iniciais. O processo aprimora a precisão dimensional e melhora a qualidade geral da usinagem.
A máquina opera de forma estável, o que resulta em vibrações e ruídos de corte reduzidos. O processo de corte proporciona acabamentos superficiais mais suaves para os componentes usinados.
O funcionamento correto das máquinas resulta na redução de produtos defeituosos. O processo diminui o desperdício de materiais e, ao mesmo tempo, reduz os custos totais de produção.
Os métodos convencionais de resolução de problemas exigem muito tempo para serem concluídos. As equipes de manutenção podem usar o teste ballbar, que oferece identificação rápida de problemas graças às suas amplas capacidades de diagnóstico.
O processo de monitoramento contínuo das máquinas garante confiabilidade por períodos prolongados, ao mesmo tempo que diminui as chances de falhas repentinas dos equipamentos durante a produção.
Máquinas que funcionam com máxima precisão permitem taxas de avanço mais elevadas e mantêm um desempenho de corte consistente, o que resulta em maior produção.
Recurso | Teste Ballbar | Inspeção tradicional |
Velocidade de teste | Rápido | Demorado |
Detecção de precisão | Alta precisão | Limitado |
Análise de dados | Baseado em software | Manual |
Tempo de inatividade | Mínimo | Mais alto |
Manutenção preventiva | Excelente | Moderado |
Identificação de erros | Detalhado | Básico |
As indústrias que utilizam testes de barra esférica em suas operações dependem da precisão CNC devido à necessidade de manter suas máquinas funcionando com desempenho ideal durante todo o processo de teste.
A fabricação de componentes aeronáuticos exige o uso de tolerâncias extremamente rigorosas, pois precisam atender a altos padrões de confiabilidade estrutural. O processo de teste utiliza o ensaio de esferas (ballbar) para garantir operações de usinagem precisas em componentes aeroespaciais vitais.
A indústria automotiva depende de usinagem de precisão para produzir peças de motor, componentes de transmissão e ferramentas de moldagem. O processo de teste com barra esférica verifica se os processos de produção em massa produzirão resultados idênticos ao longo de todo o processo de fabricação.
Implantes médicos e instrumentos cirúrgicos exigem precisão em nível micrométrico. A presença de minúsculos erros de usinagem pode resultar em consequências perigosas para os pacientes.
A produção de moldes de precisão exige acabamentos de superfície lisos e geometria de cavidade exata. O processo de teste utiliza o ensaio de esferas para aprimorar a precisão do contorno, mantendo um desempenho de usinagem estável.
A presença de sinais específicos indica que uma máquina CNC necessita de testes de desempenho:
• Qualidade de acabamento superficial ruim
• Aumento da vibração da máquina
• Inconsistência dimensional
• Desgaste inesperado da ferramenta
• Estabilidade de corte reduzida
• Dificuldade em manter as tolerâncias
Ignorar esses sinais de alerta levará a reparos dispendiosos e a um declínio contínuo na qualidade da produção.
A frequência dos testes depende das operações da máquina, dos níveis de produção e das necessidades específicas da indústria. O processo de teste em ambientes de alta produção exige testes com a barra de rolamento a cada poucos meses, enquanto oficinas com menor volume de produção precisam realizar testes duas vezes por ano.
A realização de testes regulares é especialmente importante após:
• Instalação da máquina
• Reparos importantes
• A máquina trava
• Substituição do eixo
• Atualizações do sistema de controle
O processo de testes preventivos permite que os fabricantes encontrem problemas ocultos em suas máquinas, para que elas possam manter um desempenho preciso por muitos anos.

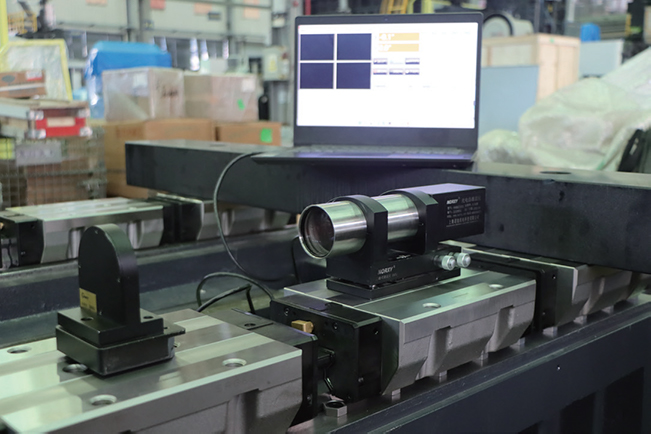

Calibração regular da máquina
O processo de calibração periódica permite que as máquinas alcancem seu posicionamento correto e o alinhamento adequado de seus eixos.
Lubrificação adequada
A lubrificação dos componentes da máquina resulta em dois benefícios, pois diminui o desgaste e permite que as máquinas funcionem sem interrupções.
Monitoramento da condição do fuso
A vibração do fuso e a expansão térmica têm um impacto direto na qualidade dos resultados da usinagem. O processo de inspeção regular aumentará a confiabilidade da máquina.
Manter os componentes da máquina limpos
A presença de poeira, lascas e outros contaminantes pode causar problemas de precisão na máquina e reduzir a vida útil de suas peças.
Teste de rotina do Ballbar
O sistema de verificações de desempenho de rotina permite que os fabricantes mantenham seus níveis de precisão, evitando falhas inesperadas nos equipamentos.
1. Para que serve o teste de barra esférica em máquinas CNC?
O teste de barra esférica é utilizado para avaliar a precisão de posicionamento e o desempenho de movimento de máquinas CNC. Ele auxilia na detecção de erros da máquina, como folga, desalinhamento de eixos e incompatibilidade de servomotores.
2. Quanto tempo dura um teste ballbar?
A maioria dos testes de ballbar pode ser concluída em poucos minutos. Apesar do curto tempo de teste, o processo fornece uma análise de desempenho da máquina altamente detalhada.
3. Os testes com barra esférica podem melhorar a precisão da usinagem?
Sim. Os testes Ballbar identificam problemas ocultos na máquina precocemente, permitindo que as equipes de manutenção corrijam os problemas antes que eles afetem a precisão da usinagem.
4. Que problemas um teste de barra de pressão pode detectar?
O teste Ballbar pode detectar folga, vibração, desajuste do servo, erro de passo, folga mecânica e imprecisões de interpolação circular.
5. Com que frequência as máquinas CNC devem ser testadas com o ballbar?
A frequência dos testes depende do uso da máquina e das necessidades de produção. Muitos fabricantes realizam testes de resistência a impactos a cada três a seis meses.
6. O teste de resistência à tração (ballar) é necessário para novas máquinas CNC?
Sim. Mesmo as máquinas novas devem ser testadas para verificar a precisão da instalação e garantir o desempenho ideal antes do início da produção.
O teste Ballbar tornou-se um processo essencial para manter a precisão da usinagem CNC nas indústrias de manufatura modernas. Ele permite que os fabricantes detectem erros ocultos na máquina, melhorem a precisão da usinagem, reduzam as taxas de refugo e aumentem a eficiência geral da produção. Testes regulares não apenas melhoram a confiabilidade da máquina, mas também prolongam a vida útil do equipamento e minimizam o tempo de inatividade inesperado.
