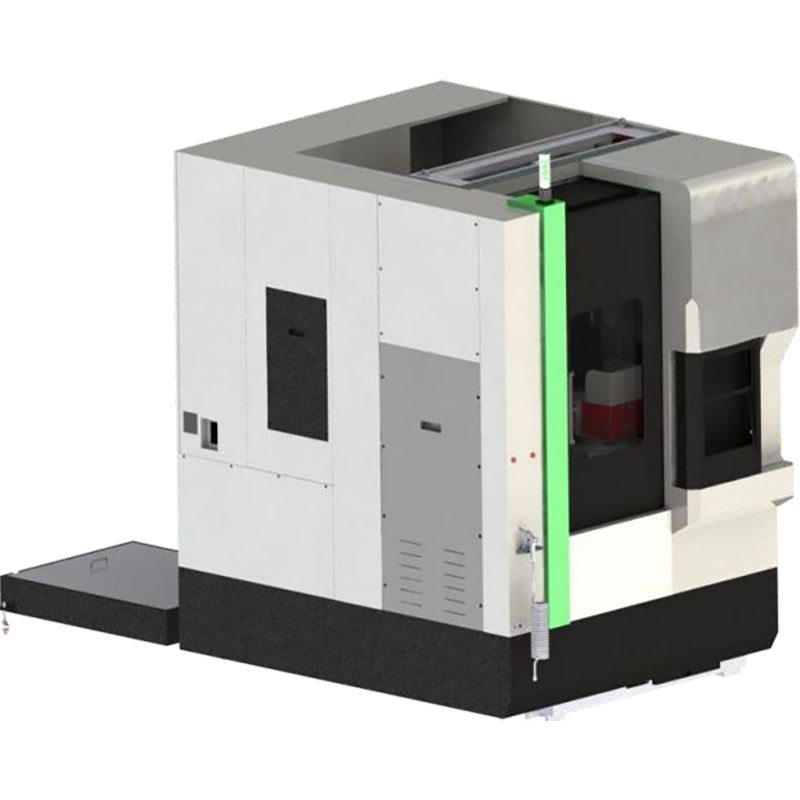

O torno vertical de alta precisão é uma máquina-ferramenta CNC de última geração com um eixo vertical e uma mesa de trabalho com rotação horizontal. Ele é especialmente projetado para realizar operações complexas, como torneamento, fresamento, furação e rosqueamento em peças grandes, pesadas ou rotativas de precisão, com exatidão em nível micrométrico.
máx. Curso do eixo X :
-370~480mmmáx. Viagem no eixo Z :
800mmEstrutura principal de um torno vertical CNC
 | Eixo vertical: A gravidade da peça pressiona naturalmente a mesa de trabalho, proporcionando alta rigidez de fixação e sendo adequado para discos e anéis de grande diâmetro e extra-pesados. Fresamento e torneamento: Executa simultaneamente torneamento, fresamento, furação, rosqueamento e mandrilamento, minimizando erros de fixação secundária. Estrutura altamente rígida: Uma base de ferro fundido monobloco, colunas simétricas e guias de grande vão suportam pesadas forças de corte. Alta precisão: Escala linear de circuito fechado e sistema de compensação térmica. |
Indústrias aplicáveis:
• Aeroespacial: Atuadores de trem de pouso, carcaças de turbinas
• Energia eólica: cubos de roda, anéis de rolamento, anéis de engrenagem
• Máquinas de construção: Corpos de válvulas hidráulicas, carcaças de bombas
Parâmetros tecnológicos principais
| Projeto | Unidade | Especificação | Observação | |
| diâmetro máximo de rotação | mm | 1000 | ||
| Altura máxima de giro | mm | 800 | ||
| Diâmetro máximo de rotação | mm | 800 | ||
| diâmetro do furo passante do eixo | mm | 80 | ||
| Diâmetro máximo de processamento da barra | mm | 75 | ||
| Tipo e código da extremidade do fuso | A2-11 | |||
| Eixo único Caixa de eixo | ||||
| Faixa de velocidade do fuso | rpm / Nm | 50～1500 | FANUC 0i - TF | |
| Potência de saída do motor principal | ||||
| 30 minutos/Contínuo | kW | 18,5/22 | β IIP30/8000 | |
| Mandril padrão | diâmetro do mandril | polegada | Personalizado | |
| Velocidade de deslocamento rápido no eixo X | m/min | 20 | Guias de roletes | |
| Velocidade de deslocamento rápido no eixo Z | m/min | 20 | Guias de rolamento | |
| Deslocamento no eixo X | mm | -370~480 | ||
| Deslocamento do eixo Z | mm | 800 | ||
| Suporte de ferramentas padrão | Servo torre 8T | |||
| Saída de água central | MPa | 3 | ||
| Tamanho da ferramenta | Diâmetro da barra de mandrilar | mm | Ф50 | |
| Disco de faca | Pode | |||
| Peso da máquina | Peso total | kg | 11800 | |
| Aparência da máquina-ferramenta | Comprimento × Largura × Altura | mm | 2700*2823（4400）*3550 | Sem remoção de lascas (incluída) |
