Se você pretende investir em um centro de usinagem CNC, entender os tipos de guias é tão importante quanto comparar a velocidade do fuso ou os cursos da máquina.
Diferentes guias oferecem diferentes vantagens. Algumas priorizam velocidade e precisão, enquanto outras focam na rigidez e no desempenho de corte pesado. Escolher a guia certa pode melhorar a produtividade, a qualidade da usinagem e o retorno do investimento a longo prazo.
Este guia explicará os tipos mais comuns de guias para máquinas CNC e ajudará você a entender qual opção melhor se adapta às suas necessidades de usinagem.

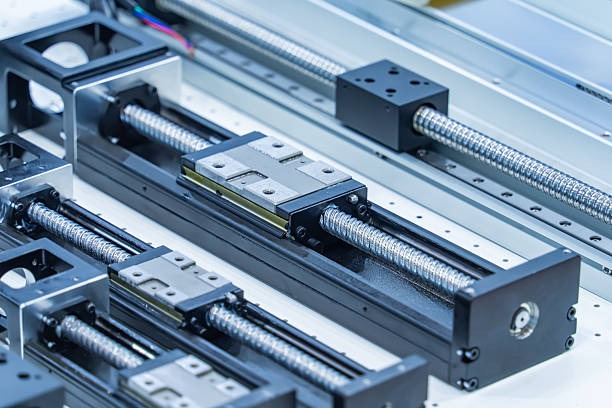

Um guia de máquina CNC é um sistema de guia que controla e suporta o movimento dos componentes da máquina ao longo dos eixos X, Y e Z. Sua principal função é garantir um movimento suave, preciso e estável durante as operações de usinagem.
Um sistema típico de guias CNC consiste em trilhos-guia, blocos móveis ou superfícies deslizantes e um sistema de lubrificação. À medida que o eixo da máquina se move, as guias direcionam o movimento ao longo de um caminho fixo, suportando as forças de corte geradas durante a usinagem. Isso ajuda a manter a precisão de posicionamento e a estabilidade da máquina durante todo o processo de usinagem.
Em comparação com os sistemas de guia tradicionais para máquinas-ferramenta, as guias CNC modernas oferecem diversas vantagens:
O desempenho de uma máquina CNC depende em grande parte do projeto de suas guias, razão pela qual as guias são consideradas um dos componentes estruturais mais importantes de um centro de usinagem.
Nem todas as guias CNC são projetadas para a mesma finalidade. Algumas priorizam movimentos de alta velocidade e precisão, enquanto outras são construídas para rigidez e usinagem pesada. Compreender as diferenças pode ajudá-lo a escolher uma máquina que melhor atenda às suas necessidades de produção.
Os tipos de guias mais comuns usados em centros de usinagem CNC incluem guias lineares de esferas, guias de rolos, guias de caixa e guias hidrostáticas.

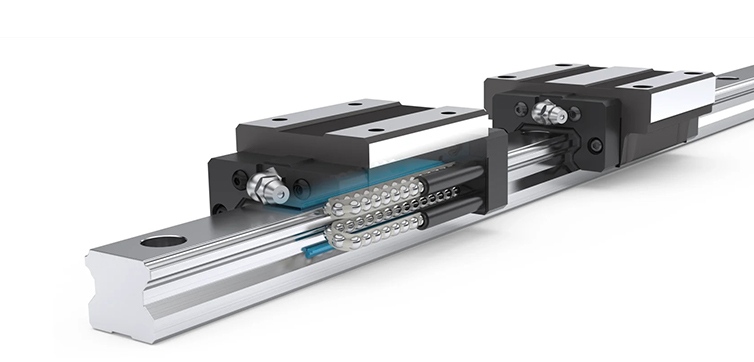

O que é uma guia linear de esferas?
Uma guia linear de esferas utiliza esferas de aço recirculantes entre o trilho guia e o bloco guia. À medida que o eixo se move, as esferas rolam continuamente dentro do bloco guia, reduzindo o atrito e permitindo um movimento suave e preciso.
Este é um dos tipos de vias-guia mais comuns encontrados na ferrovia moderna. centros de usinagem vertical e máquinas CNC de alta velocidade.
Benefícios
Desvantagens

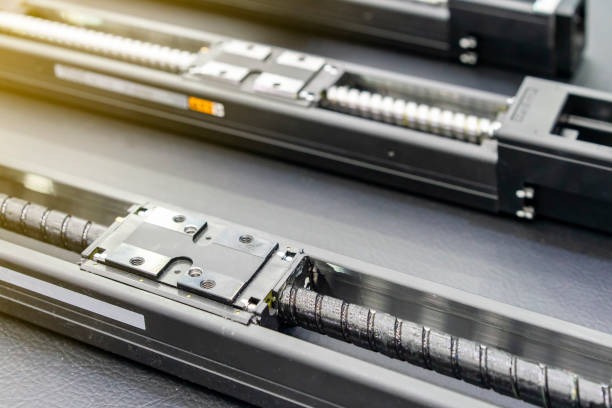

O que é uma guia de rolos?
Uma guia de rolos funciona de forma semelhante a uma guia de esferas, mas utiliza rolos cilíndricos em vez de esferas de aço. A maior área de contato permite que a guia suporte cargas mais elevadas, mantendo uma excelente precisão de movimento.
Muitos centros de usinagem de alto desempenho utilizam guias de rolos para alcançar um equilíbrio entre velocidade e rigidez.
Benefícios
Desvantagens
O que é uma guia de caixa?
Uma guia de caixa, também conhecida como guia rígida, utiliza grandes superfícies de contato deslizantes em vez de elementos rolantes. As superfícies de guia são retificadas com precisão e lubrificadas com óleo para reduzir o atrito durante o movimento.
Guias-caixa são comumente usadas em centros de usinagem de alta resistência. fresadoras horizontais, e máquinas de pórtico de grande porte.
Benefícios
Desvantagens
O que é uma guia hidrostática?
Uma guia hidrostática utiliza óleo pressurizado para criar uma fina película de óleo entre as superfícies de guia. Como os componentes móveis não entram em contato direto uns com os outros, o atrito e o desgaste são significativamente reduzidos.
Este tipo de guia é utilizado principalmente em equipamentos CNC de ultraprecisão e alta tecnologia.
Benefícios
Desvantagens
Cada tipo de guia oferece diferentes vantagens. As guias lineares de esferas priorizam velocidade e eficiência, as guias de rolos proporcionam um equilíbrio entre velocidade e rigidez, as guias de seção quadrada se destacam em cortes pesados e as guias hidrostáticas são projetadas para aplicações de ultraprecisão. A melhor escolha depende dos materiais a serem usinados, das condições de corte e dos objetivos de produção.
Escolher a guia correta não significa encontrar a opção mais avançada, mas sim aquela que melhor se adapta às suas necessidades de usinagem. Diferentes tipos de guias são projetados para diferentes objetivos de produção, e a escolha certa pode melhorar a eficiência da usinagem, a qualidade do acabamento superficial e o desempenho geral da máquina.
A tabela abaixo fornece uma comparação rápida dos tipos mais comuns de guias CNC.
Recurso | Guia linear de esferas | Guia de rolos | Guia de caixa | Guia hidrostática |
Velocidade de movimento | Excelente | Excelente | Moderado | Moderado |
Precisão de posicionamento | Excelente | Excelente | Muito bom | Excelente |
Rigidez | Bom | Muito bom | Excelente | Excelente |
Capacidade de carga | Bom | Muito bom | Excelente | Excelente |
Amortecimento de vibrações | Justo | Bom | Excelente | Excelente |
Capacidade de corte pesado | Bom | Muito bom | Excelente | Excelente |
Manutenção | Fácil | Fácil | Moderado | Complexo |
Custo | Baixo | Médio | Médio | Alto |
Na maioria dos centros de usinagem modernos, as guias lineares de esferas e as guias de rolos são as opções mais comuns, pois oferecem excelente velocidade e precisão. As guias de seção transversal fixa continuam populares para aplicações de alta resistência, onde a rigidez e a capacidade de corte são mais importantes do que a velocidade de deslocamento. As guias hidrostáticas são geralmente reservadas para usinagem de ultraprecisão, onde a máxima exatidão é necessária.
1. Qual é o tipo de guia mais comum usado em centros de usinagem CNC?
As guias lineares de esferas são o tipo de guia mais comumente usado em centros de usinagem CNC modernos. Elas oferecem um bom equilíbrio entre velocidade, precisão e custo, tornando-as adequadas para uma ampla gama de aplicações de usinagem.
2. Qual a diferença entre guias de esferas e guias de roletes?
Ambos são sistemas de guias lineares, mas as guias de rolos utilizam rolos cilíndricos em vez de esferas. Isso confere às guias de rolos maior rigidez e capacidade de carga, tornando-as adequadas para aplicações de usinagem mais exigentes.
3. Qual o tipo de guia mais adequado para a fabricação de moldes?
Guias lineares de esferas e guias de rolos são comumente usadas na fabricação de moldes porque proporcionam alta precisão, movimento suave e usinagem eficiente de componentes complexos de moldes.
4. As guias lineares são adequadas para usinagem de aço?
Sim. As máquinas modernas com guias lineares podem lidar eficazmente com a usinagem de aço. No entanto, para o corte contínuo e pesado de peças de aço de grandes dimensões, as guias de seção transversal em caixa podem oferecer melhor estabilidade e desempenho de corte.
5. Qual guia é a melhor para cortes pesados?
As guias de seção retangular são geralmente preferidas para cortes pesados, pois oferecem maior rigidez, maior capacidade de carga e melhor absorção de vibrações durante operações de usinagem agressivas.
6. Como escolho a guia correta para minha máquina CNC?
A melhor guia depende dos materiais, do tamanho da peça, dos requisitos de corte e dos objetivos de produção. Usinagens de alta velocidade geralmente se beneficiam de guias lineares, enquanto usinagens pesadas normalmente preferem guias tipo caixa. Compreender sua aplicação é fundamental para selecionar a máquina certa.
Diferentes guias CNC são projetadas para diferentes tarefas de usinagem. As guias lineares de esferas priorizam velocidade e eficiência, as guias de rolos oferecem um equilíbrio entre velocidade e rigidez, enquanto as guias de seção quadrada são mais adequadas para cortes pesados.
Não existe um único sistema de guias ideal para todas as aplicações. A escolha certa depende dos materiais, das necessidades de usinagem e dos objetivos de produção. Compreender essas diferenças pode ajudá-lo a escolher uma máquina CNC que ofereça o desempenho que sua empresa precisa.
