Os cubos das turbinas eólicas são componentes grandes e pesados, com múltiplas faces de montagem, furos de grandes dimensões e padrões complexos de furos para parafusos. Ao usiná-los, é necessário uma máquina CNC capaz de lidar com o tamanho e o peso da peça, mantendo a estabilidade e a precisão durante todo o processo.
Ao escolher uma máquina CNC para usinagem de cubos de turbinas eólicas, você deve considerar não apenas o tamanho da mesa e a velocidade do fuso, mas também as dimensões, o peso, as faces a serem usinadas, o diâmetro do furo, o padrão de furos, os requisitos de corte e o número de configurações do cubo. Este guia explica os principais fatores que você deve verificar antes de selecionar uma máquina.

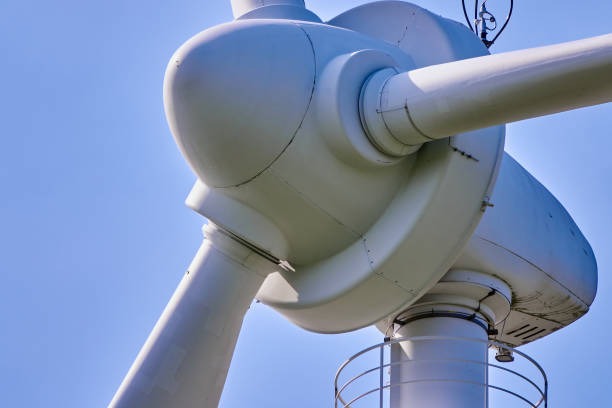

O cubo de uma turbina eólica é o componente central que conecta as pás da turbina ao eixo principal. Ele transfere a força rotacional das pás para a transmissão e suporta as cargas geradas durante a operação.
Para usinagem, você pode pensar no cubo como um componente grande, pesado e com múltiplas faces. Suas principais características normalmente incluem áreas de montagem das lâminas, furos grandes, furos para parafusos e outras superfícies de localização que exigem posicionamento preciso. Essas características afetam diretamente a configuração da máquina CNC necessária.
O cubo conecta as pás ao eixo principal da turbina e transfere as forças geradas pela rotação das pás. Como suporta cargas significativas, suas superfícies de montagem e localização precisam ser usinadas com precisão.

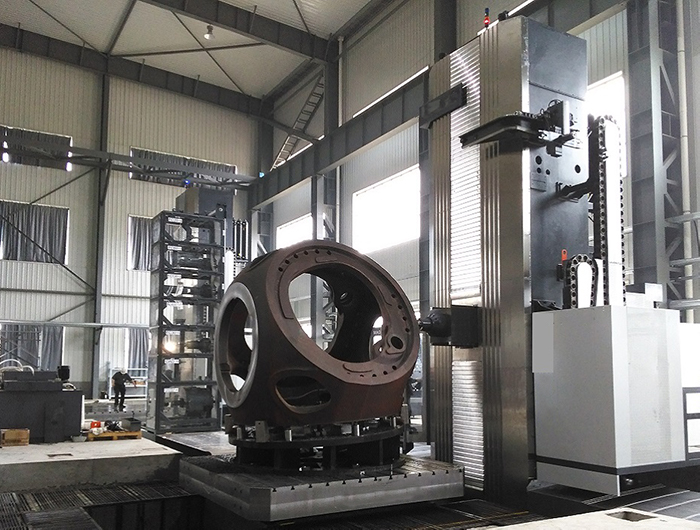

O tamanho avantajado, o peso e as múltiplas superfícies de usinagem do cubo tornam a seleção da máquina crucial. É necessário ter capacidade de mesa, curso, rigidez e capacidade de usinagem suficientes para concluir as operações requeridas sem ajustes desnecessários.
A usinagem do cubo de uma turbina eólica envolve diversos fatores que afetam diretamente a escolha da sua máquina CNC.
Você deve selecionar a máquina CNC com base no tamanho do cubo, peso, geometria, operações de usinagem e precisão necessária, em vez de se basear apenas nas especificações de uma única máquina.
Você pode usar diferentes Configurações de máquinas CNC Para usinagem de cubos de turbinas eólicas, sua escolha deve depender do tamanho, peso, superfícies a serem usinadas, geometria dos detalhes e número de configurações necessárias.
Tipo de máquina CNC | Adequado para | Considerações importantes |
VMC | Cubos de pequeno a médio porte e operações de usinagem principalmente verticais. | Verifique o tamanho da mesa, a capacidade de carga, o curso nos eixos X/Y/Z e o torque do fuso. |

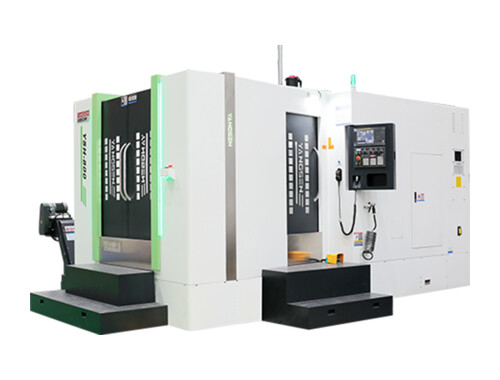

HMC | Cubos que requerem usinagem em vários lados | Útil quando você precisa de melhor acesso a múltiplas faces e menos configurações. Verifique o indexamento rotativo, o tamanho da paleta e o torque do fuso. |

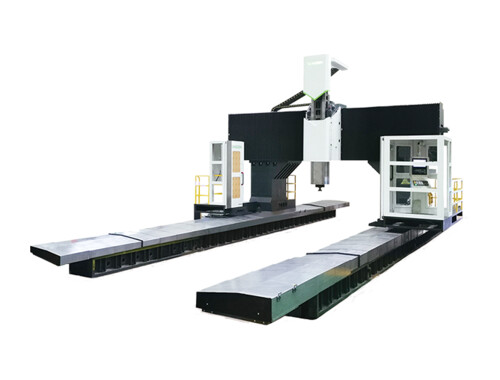

Centro de usinagem de pórtico | Cubos grandes e pesados | Verifique as dimensões da mesa, o peso máximo da peça, a folga do pórtico, o curso, a rigidez e a potência do fuso. |
Centro de usinagem de 5 eixos | Cubos com superfícies complexas, características angulares ou múltiplas orientações de usinagem. | Útil quando você precisa acessar várias funções com menos configurações. Verifique a capacidade, a precisão e a área de trabalho do eixo rotativo. |
A máquina escolhida deve ser compatível com as dimensões reais do cubo e com o processo de usinagem, e não simplesmente a maior máquina disponível.
Ao escolher uma máquina CNC para usinagem de cubos de turbinas eólicas, é preciso ir além do tamanho básico da máquina. Compare estes oito fatores com as dimensões reais do seu cubo, as operações de usinagem e os requisitos de produção.
Verifique primeiro o diâmetro máximo, a altura e as dimensões gerais do cubo. Sua máquina precisa de espaço suficiente para o cubo, o dispositivo de fixação, as ferramentas de corte e a movimentação da ferramenta, sem restringir o acesso à área de usinagem.

Verifique o peso total do cubo e do dispositivo de fixação juntos. Certifique-se de que a capacidade de carga da mesa seja suficiente para toda a configuração e que haja uma margem de segurança razoável para uma usinagem estável.
Compare as dimensões do cubo com os cursos X, Y e Z da máquina. Você precisa de curso suficiente para alcançar todas as áreas de usinagem necessárias sem forçar a ferramenta ou a peça de trabalho para uma posição inadequada.
Os cubos das turbinas eólicas podem exigir desbaste pesado e furação de grande diâmetro. Verifique a potência e o torque do fuso, especialmente nas velocidades de corte que você pretende usar. A rotação máxima por minuto (RPM) sozinha não indica se o fuso é adequado.
Se precisar usinar múltiplas faces ou padrões de furos para parafusos, considere cuidadosamente o eixo rotativo. Verifique sua capacidade de carga, precisão de indexação e repetibilidade para garantir que ele suporte o cubo e mantenha o posicionamento necessário.
Grandes cubos e operações de corte pesadas podem gerar altas forças de corte. Uma máquina rígida ajuda a controlar a vibração e a manter condições de corte estáveis durante o desbaste, mandrilamento e fresamento.
Usinagens com cubos grandes podem envolver ciclos de corte longos e remoção significativa de material. É importante verificar o fluxo de fluido de corte, o transportador de cavacos e o sistema de evacuação de cavacos da máquina para evitar o acúmulo de cavacos ao redor da peça e da área de corte.
Pense em quantas vezes você precisa reposicionar o cubo. Se você conseguir concluir mais operações em menos configurações, poderá reduzir o tempo de preparação e minimizar os erros de posicionamento que podem ocorrer quando a peça for movida.
Você deve escolher a máquina CNC com base nos requisitos reais do cubo, e não simplesmente selecionando a maior máquina disponível. Comece considerando o tamanho e o peso do cubo, depois leve em conta as faces de usinagem, a geometria dos detalhes, a precisão necessária e o número de setups.
Requisitos do cubo da turbina eólica | Máquina CNC para considerar | Por que |
Centro de pequeno ou médio porte com operações predominantemente verticais. | VMC | Adequado para furação, fresagem e mandrilamento quando a maioria das características são acessíveis a partir de uma direção principal. |
Múltiplas faces de usinagem e indexação frequente | HMC | Proporciona melhor acesso a diferentes faces e pode reduzir o reposicionamento da peça de trabalho. |
cubo grande e pesado | Centro de usinagem de pórtico | Proporciona uma área de trabalho maior, maior capacidade da mesa e a rigidez necessária para usinagem pesada. |
Ângulos complexos ou características de difícil acesso | Centro de usinagem de 5 eixos | Permite alcançar múltiplas superfícies e recursos com menos configurações. |
Cubo grande com desbaste e furação pesados | HMC ou pórtico para serviço pesado | Para suportar altas forças de corte, é necessário torque, rigidez, curso e capacidade de carga suficientes no fuso. |
Hub que exige alta precisão posicional entre múltiplas características. | HMC, pórtico ou 5 eixos | A configuração correta pode reduzir o reposicionamento e ajudar a manter a precisão entre as diferentes características do recurso. |
Quando dois tipos de máquinas atendem às suas necessidades, compare o número de setups, o tempo de usinagem, os requisitos de fixação e o custo total do processo. Você não precisa necessariamente de mais eixos ou de uma máquina maior se o seu cubo puder ser usinado de forma eficiente com uma configuração mais simples.
Antes de comprar uma máquina CNC para usinagem de cubos de turbinas eólicas, compare as especificações que afetam diretamente a peça e o processo de usinagem. Não se concentre apenas na velocidade do fuso ou no tamanho da máquina.
Especificação | O que você deve verificar |
Viagem X/Y/Z | Certifique-se de que o curso disponível cubra o cubo e todas as posições de usinagem necessárias. |
Tamanho da mesa | Verifique se o cubo e o dispositivo de fixação cabem com espaço suficiente para trabalhar. |
Capacidade de carga da mesa | Confirme se a máquina pode suportar com segurança o cubo, o dispositivo de fixação e outros componentes de configuração. |
Potência do fuso | Verifique se o fuso consegue atender às suas necessidades de desbaste, fresagem e mandrilamento. |
Torque do fuso | Importante para operações de corte pesado e furação de grande diâmetro. |
Cone do fuso | Combine o cone e o sistema de ferramentas com as ferramentas de corte que você planeja usar. |
Mesa giratória | Verifique o diâmetro, a capacidade de carga, a precisão de indexação e a repetibilidade caso seja necessário usinagem rotativa. |
Precisão de posicionamento | Certifique-se de que a máquina possa atender à tolerância de posicionamento necessária para as características críticas do cubo. |
Repetibilidade | Importante quando você precisa de resultados consistentes em várias operações de usinagem ou peças. |
Capacidade da ferramenta | Certifique-se de que o ATC (Centro de Troca Automática) tenha posições de ferramentas suficientes para furação, fresagem, mandrilamento e outras operações. |
Sistema de refrigeração | Verifique o fluxo, a pressão e a distribuição do fluido refrigerante para ciclos de corte longos e remoção de material pesado. |
Remoção de lascas | Verifique se o transportador de cavacos e o projeto da máquina são capazes de lidar com o volume de cavacos esperado. |
Você também deve solicitar ao fornecedor da máquina que confirme essas especificações na configuração real que pretende adquirir, especialmente quando a máquina incluir uma mesa rotativa grande, curso estendido ou outras opções que possam afetar sua capacidade de trabalho.

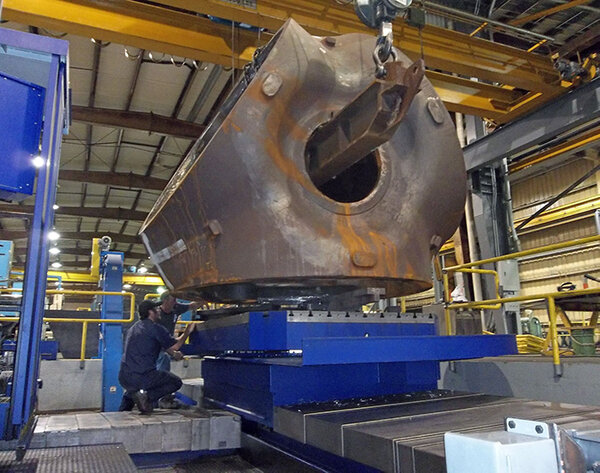

O tempo de preparação pode se tornar uma parte significativa do ciclo de usinagem quando é necessário reposicionar um cubo grande e pesado diversas vezes. É possível reduzi-lo escolhendo a configuração de máquina adequada e planejando o processo de usinagem para minimizar o número de preparações.
Escolha uma configuração de máquina que lhe dê acesso a múltiplas faces de usinagem sem mover o cubo desnecessariamente. HMC Uma máquina de 5 eixos pode ser útil quando várias características precisam ser usinadas a partir de diferentes direções.

A mesa rotativa Pode ajudar a indexar o cubo para diferentes posições de usinagem sem removê-lo da fixação. Antes de escolher um, verifique sua capacidade de carga, diâmetro da mesa, precisão de indexação e espaço de trabalho disponível.
Procure realizar operações relacionadas na mesma configuração. Combinar furação, fresagem e mandrilamento pode reduzir o número de vezes que você precisa remover e reposicionar o cubo.
Cada reposicionamento aumenta o tempo de preparação e cria mais uma oportunidade para erros de posicionamento. Planeje a sequência de usinagem de forma a concluir o máximo possível de características críticas antes de mover a peça.
Um sistema de apalpamento pode ajudar a verificar a posição da peça e localizar características críticas antes da usinagem. Isso pode reduzir a medição manual e ajudar a detectar erros de configuração antes que eles afetem a peça.
P: Qual o tipo de máquina CNC mais adequado para usinagem de cubos de turbinas eólicas?
R: Não existe um único tipo de máquina adequado para todos os cubos de turbinas eólicas. A escolha entre um centro de usinagem vertical (VMC), um centro de usinagem horizontal (HMC), um centro de usinagem tipo pórtico ou uma máquina de 5 eixos deve ser feita com base no tamanho, peso, geometria, faces de usinagem e configurações necessárias do cubo.
P: Um HMC é melhor que um VMC para cubos de turbinas eólicas de grande porte?
A: Um centro de usinagem horizontal (HMC) pode ser útil quando você precisa usinar várias faces do cubo. Sua configuração de fuso horizontal proporciona melhor acesso a diferentes faces e ajuda a reduzir o reposicionamento. No entanto, você deve comparar o processo de usinagem em si, em vez de escolher apenas com base no tipo de máquina.
P: Quando é necessário um centro de usinagem tipo pórtico para usinagem de cubos de turbinas eólicas?
A: Um centro de usinagem tipo pórtico torna-se uma opção prática quando o cubo da peça é muito grande ou pesado para um centro de usinagem convencional. Verifique as dimensões necessárias da mesa, a capacidade de carga, a folga do pórtico, o curso, o torque do fuso e a rigidez da máquina.
P: Qual a potência do fuso necessária para usinagem do cubo de turbinas eólicas?
A: A potência do fuso necessária depende do material, das ferramentas de corte, da profundidade de corte, da taxa de avanço e da estratégia de desbaste. Em vez de selecionar uma máquina com base apenas na potência do fuso, você deve calcular os requisitos de corte para o seu cubo específico e verificar tanto a potência quanto o torque do fuso.
P: Qual a importância da precisão da mesa rotativa na usinagem do cubo de turbinas eólicas?
A: É importante, ao usar indexação rotativa para usinar múltiplas faces ou padrões de furos para parafusos, verificar a precisão da indexação, a repetibilidade, a capacidade de carga e o diâmetro da mesa para garantir que o eixo rotativo atenda aos seus requisitos de usinagem.
P: Que informações devo fornecer ao selecionar uma máquina CNC para um cubo de turbina eólica?
A: Forneça ao fornecedor as dimensões do cubo, peso, material, desenhos, tolerâncias críticas, diâmetros dos furos, padrões de furos, operações de usinagem necessárias, volume de produção e ferramentas preferenciais. Isso dá ao fornecedor informações suficientes para recomendar uma configuração de máquina adequada, em vez de cotar uma máquina com base apenas no tamanho da peça.
A escolha de uma máquina CNC para usinagem de cubos de turbinas eólicas começa com a peça, não com a máquina. É preciso considerar o tamanho do cubo, o peso, as faces de usinagem, os requisitos de furos e orifícios, as condições de corte, a precisão e o número de setups.
Após definir esses requisitos, você poderá comparar centros de usinagem verticais (VMCs), centros de usinagem horizontais (HMCs), centros de usinagem tipo pórtico e máquinas de 5 eixos com base em suas capacidades reais.
