Na era moderna Centro de usinagem vertical Operações precisas, medições exatas e configurações eficientes são essenciais para manter a qualidade consistente da usinagem. Duas tecnologias comuns que ajudam a automatizar essas tarefas são os dispositivos de ajuste de ferramentas e as sondas CNC. Embora ambos sejam dispositivos de medição, eles servem a propósitos diferentes durante o processo de usinagem.
Um dispositivo de ajuste de ferramentas é usado principalmente para medir ferramentas de corte, auxiliando no estabelecimento de offsets precisos e na identificação de problemas como desgaste ou quebra da ferramenta. Uma sonda CNC, por outro lado, é usada principalmente para localizar e medir a peça de trabalho, definir offsets e auxiliar na inspeção durante o processo. Ao reduzir a medição manual e a intervenção do operador, esses sistemas podem tornar as operações de usinagem vertical mais repetíveis e eficientes.

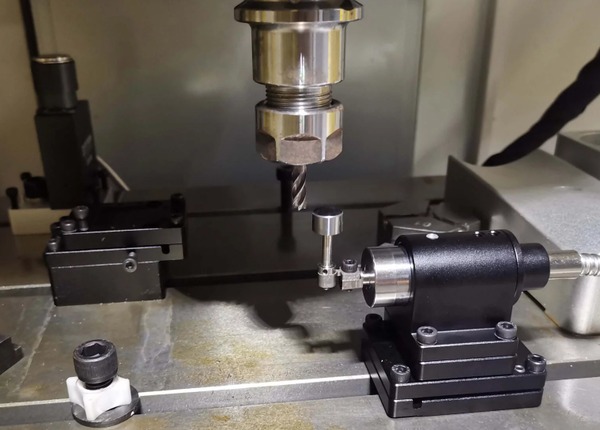

Um dispositivo de ajuste de ferramentas é um equipamento de medição instalado ou integrado a uma máquina CNC para medir automaticamente as ferramentas de corte antes ou durante a usinagem. Em vez de depender inteiramente de medições manuais, a máquina pode usar o dispositivo de ajuste de ferramentas. preparador de ferramentas Para determinar dados importantes da ferramenta e atualizar os respectivos deslocamentos da ferramenta.
Isso é especialmente útil quando um centro de usinagem vertical (VMC) utiliza múltiplas ferramentas de corte ou requer trocas frequentes de ferramentas. Medições precisas das ferramentas ajudam o sistema de controle a compensar diferenças no comprimento e na geometria das ferramentas, garantindo resultados de usinagem consistentes.
Os dispositivos de ajuste de ferramentas geralmente estão disponíveis em diferentes configurações, dependendo do método de medição e da aplicação pretendida.
Eles utilizam o contato físico entre a ferramenta de corte e uma superfície de medição para determinar as dimensões da ferramenta. São comumente usados para medir o comprimento da ferramenta e são adequados para muitas aplicações gerais de centros de usinagem vertical (VMC).
Esses sistemas utilizam um feixe óptico para detectar a ferramenta sem contato físico. Eles podem fornecer medições rápidas e podem ser úteis em ambientes de usinagem de alta velocidade ou altamente automatizados.
Um dispositivo típico de ajuste de ferramentas consiste em uma unidade de sensor ou medição, componentes de montagem e uma interface que comunica os resultados da medição ao controle CNC. Dependendo do sistema, softwares ou macros da máquina também podem ser usados para processar as medições e aplicar os offsets de ferramenta necessários.
Durante um ciclo de medição, a máquina move a ferramenta selecionada para o dispositivo de ajuste de acordo com uma sequência programada. O dispositivo de ajuste detecta a posição da ferramenta e envia os dados de medição para o controle CNC. A máquina pode então estabelecer ou atualizar o deslocamento da ferramenta apropriado.
Um dispositivo de ajuste de ferramentas pode ser útil quando um centro de usinagem vertical (VMC) realiza trocas frequentes de ferramentas, utiliza múltiplas ferramentas de corte ou requer medições consistentes das ferramentas. Automatizar essa parte da configuração reduz o trabalho de medição manual e pode ajudar os operadores a preparar a máquina com mais eficiência.
Os preparadores de ferramentas também podem auxiliar no monitoramento da condição das ferramentas. Ao verificar as ferramentas em estágios predefinidos, o sistema pode identificar alterações associadas ao desgaste ou danos acidentais antes que elas causem problemas significativos de usinagem.
Vantagens | Desvantagens |
Reduz a medição manual com ferramentas. | Requer um investimento inicial. |
Ajuda a reduzir o tempo de configuração. | Pode exigir instalação e integração. |
Melhora a consistência das medições. | Requer calibração periódica. |
Pode ajudar a detectar desgaste ou quebra de ferramentas. | Pode oferecer valor limitado para trabalhos simples e de baixo volume. |
Portanto, um dispositivo de ajuste de ferramentas é mais útil quando o tempo e a consistência obtidos com a medição automatizada de ferramentas justificam os requisitos adicionais de equipamento e integração.

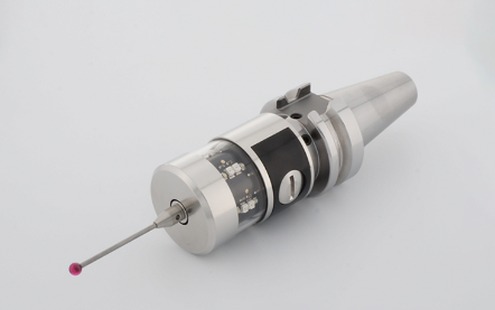

Uma sonda CNC é um dispositivo de medição de precisão usado em um centro de usinagem vertical (VMC) para localizar, medir e inspecionar automaticamente uma peça de trabalho. Em vez de depender inteiramente da localização ou medição manual de bordas, a sonda permite que a máquina colete informações diretamente da peça e as utilize no processo de usinagem.
As sondas são comumente usadas para:
Isso os torna particularmente úteis para aplicações onde o posicionamento preciso e as configurações repetíveis são importantes.
Enquanto um dispositivo de ajuste de ferramentas se concentra principalmente na ferramenta de corte, uma sonda CNC se concentra na peça de trabalho e em sua posição dentro da máquina. Essa distinção é importante ao decidir se um centro de usinagem vertical (VMC) precisa de um dispositivo de ajuste de ferramentas, uma sonda ou ambos.
As sondas CNC podem ser selecionadas de acordo com o tipo de medição necessária e o ambiente de usinagem.

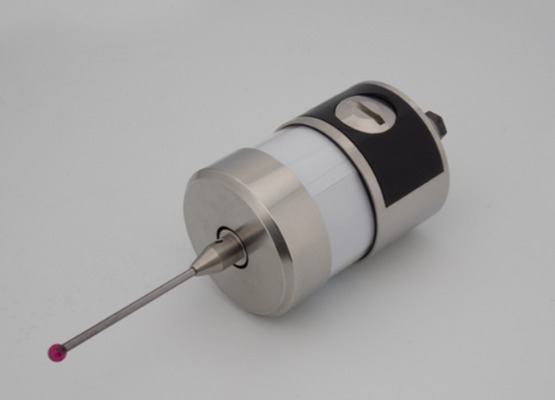

As sondas de contato utilizam uma ponta física que entra em contato com a superfície da peça. Quando ocorre o contato, a sonda envia um sinal para o controle CNC, permitindo que a máquina determine a posição de um ponto específico na peça.
Essas sondas são amplamente utilizadas para:
Seu funcionamento relativamente simples os torna adequados para muitas aplicações VMC de uso geral.
Os sistemas de medição sem contato utilizam tecnologias como medição óptica ou a laser para detectar a peça de trabalho sem a necessidade de contato físico direto. Dependendo do sistema, podem ser usados em aplicações onde a medição por contato pode ser menos adequada.
Esses sistemas podem ser benéficos em ambientes de usinagem especializados ou altamente automatizados, embora sua adequação dependa do método de medição necessário, da configuração da máquina e da aplicação.
Uma sonda CNC típica consiste em um mecanismo de sensor, ponta de contato ou sistema de detecção, componentes de montagem e uma interface que se comunica com o controle da máquina. A sonda geralmente é instalada no fuso para que a máquina possa posicioná-la em locais específicos da peça de trabalho.
Durante um ciclo de apalpamento, o controle CNC move a sonda de acordo com uma sequência programada. Quando a sonda detecta a superfície ou característica desejada, ela envia um sinal de volta para o controle. A máquina pode então usar as informações coletadas para calcular a posição da peça ou fazer o ajuste de compensação necessário.
Uma sonda CNC pode ser valiosa quando as peças exigem alinhamento preciso, configurações repetidas ou verificação durante o processo. Ela pode localizar automaticamente características importantes e estabelecer compensações de trabalho, reduzindo a quantidade de configuração manual necessária por parte do operador.
A sondagem também pode melhorar a consistência entre os trabalhos. Em vez de depender exclusivamente de arestas ou pontos de referência identificados manualmente, a máquina pode seguir uma rotina de medição programada e aplicar os dados resultantes ao processo de usinagem.
Para peças complexas, aplicações com tolerâncias rigorosas ou ambientes de produção onde o tempo de preparação e a repetibilidade são importantes, uma sonda CNC pode fornecer uma maneira prática de automatizar a medição da peça.
Vantagens | Desvantagens |
Automatiza o posicionamento da peça de trabalho | Requer um investimento inicial. |
Ajuda a reduzir o trabalho de configuração manual. | Pode ser necessário realizar a instalação e a integração. |
Suporta configuração automática de compensação de trabalho | Requer calibração e verificações periódicas. |
Pode suportar inspeção em processo. | Pode ser desnecessário para trabalhos de usinagem simples. |
Melhora a consistência da configuração | Adiciona mais um sistema que precisa de manutenção. |
O valor de uma sonda CNC depende, em última análise, da frequência com que a máquina requer medições na peça, da precisão necessária e de quanto do trabalho de preparação pode ser automatizado.
Embora os dispositivos de ajuste de ferramentas e as sondas CNC automatizem a medição em um centro de usinagem vertical (VMC), eles são projetados para tarefas diferentes. Um dispositivo de ajuste de ferramentas mede principalmente a ferramenta de corte, enquanto uma sonda CNC mede ou localiza principalmente a peça de trabalho.
Um dispositivo de ajuste de ferramentas é usado para estabelecer dados precisos da ferramenta, como seu comprimento e, dependendo do sistema, sua geometria. Ele também pode ajudar a identificar desgaste ou quebra da ferramenta. Uma sonda CNC, por outro lado, é usada para localizar a peça, estabelecer compensações de trabalho, alinhar a peça e realizar medições selecionadas durante ou após a usinagem.
Os preparadores de ferramentas concentram-se no lado das ferramentas do processo de usinagem. Eles são úteis quando uma máquina usa várias ferramentas ou requer trocas frequentes de ferramentas.
Sondas CNC Concentram-se no lado da peça de trabalho. São úteis para localizar peças com precisão, verificar características e reduzir a medição manual da peça.
Ambos os sistemas precisam ser compatíveis com a configuração da máquina VMC e o controle CNC. A instalação também pode exigir software, ciclos de apalpamento, macros ou interfaces apropriados.
O sistema adequado depende, portanto, não apenas do que precisa ser medido, mas também de como a máquina é configurada e de como o equipamento será integrado ao fluxo de trabalho existente.
O custo inicial de ambos os sistemas pode variar de acordo com seu projeto, recursos e nível de automação. Ambos também podem exigir instalação, calibração e manutenção periódica.
Em vez de considerar apenas o preço de compra, as lojas devem levar em conta a frequência de uso do sistema e o quanto de trabalho manual, tempo de configuração e potencial desperdício ele pode reduzir.
Um dispositivo de ajuste de ferramentas pode reduzir o tempo necessário para medir e inserir manualmente as compensações da ferramenta. Uma sonda CNC pode reduzir o tempo necessário para localizar uma peça e estabelecer suas compensações.
Quando utilizados adequadamente, ambos os sistemas podem tornar as configurações mais consistentes e reduzir a necessidade de intervenção do operador.
Fator | Ajustador de ferramentas | Sonda CNC |
Objetivo principal | Medição de ferramentas | Medição da peça de trabalho |
Foco principal | Comprimento e geometria da ferramenta | Localização e características da peça |
Configuração de compensação de trabalho | Não é sua função principal. | Aplicação comum |
Verificações de desgaste/quebra de ferramentas | Posso apoiar isso | Não é sua função principal. |
Inspeção em processo | Limitado dependendo do sistema | Aplicação comum |
Principal benefício da configuração | Configuração de ferramentas mais rápida | Configuração mais rápida da peça de trabalho |
O valor desses sistemas não se limita à precisão das medições. Eles também podem economizar tempo e reduzir o trabalho manual envolvido na preparação e no monitoramento de um VMC (Centro de Medição Vertical).
A medição manual de ferramentas e o posicionamento da peça podem adicionar etapas significativas à configuração de uma máquina. Os dispositivos de ajuste de ferramentas automatizam a medição da ferramenta, enquanto as sondas podem automatizar a localização da peça e a configuração do offset.
O tempo efetivamente economizado depende do número de ferramentas, da complexidade da peça, da frequência de preparação e do processo de medição que está sendo substituído.
A medição automatizada reduz o número de tarefas repetitivas que um operador precisa realizar manualmente. Em vez de medir cada ferramenta ou localizar cada detalhe da peça manualmente, a máquina pode executar ciclos de medição programados.
Isso permite que os operadores dediquem mais tempo a atividades como carregar peças, monitorar a produção e gerenciar outras máquinas.
Deslocamentos incorretos da ferramenta, alinhamento inadequado da peça e problemas não detectados na ferramenta podem resultar em erros dimensionais. Esses erros podem levar a refugo ou retrabalho, principalmente na usinagem de componentes caros ou complexos.
A medição automatizada pode ajudar a identificar certos problemas relacionados à configuração e às ferramentas mais cedo, reduzindo o risco de continuar a produção com dados incorretos.
Os dispositivos de ajuste de ferramentas podem ajudar a detectar desgaste ou quebra de ferramentas quando o sistema está configurado para essas verificações. As sondas podem reduzir o tempo necessário para estabelecer a posição da peça e realizar determinadas medições durante o processo.
Em conjunto, essas capacidades podem ajudar a minimizar interrupções desnecessárias e manter o processo de usinagem mais consistente.
Reduzir o trabalho de preparação, o desperdício, o retrabalho e a intervenção desnecessária do operador pode contribuir para a diminuição dos custos gerais de produção. No entanto, o benefício financeiro varia significativamente entre as empresas.
Uma operação de alto volume com configurações frequentes pode se beneficiar mais da medição automatizada do que uma oficina que produz peças simples em pequenos lotes. Portanto, a economia potencial deve ser avaliada em relação à carga de trabalho da máquina e aos requisitos de produção.
A decisão de adicionar um dispositivo de ajuste de ferramentas ou uma sonda CNC deve ser baseada nas demandas reais da operação de usinagem. Nem todo centro de usinagem vertical (VMC) requer medição automatizada, mas esses sistemas podem se tornar valiosos quando a configuração manual demanda muito tempo ou quando erros de medição têm um impacto considerável na produção.
Em ambientes de produção de alto volume, as mesmas operações de usinagem costumam ser repetidas inúmeras vezes. Nessas situações, a medição automatizada de ferramentas e peças pode reduzir tarefas repetitivas de preparação e melhorar a consistência entre os lotes de produção.
Para trabalhos de menor volume, o investimento ainda pode fazer sentido quando as peças são complexas, caras ou exigem ajustes frequentes de configuração.
Um centro de usinagem vertical (VMC) frequentemente configurado para diferentes trabalhos pode se beneficiar da medição automatizada. Um dispositivo de ajuste de ferramentas pode acelerar a medição do deslocamento da ferramenta, enquanto uma sonda pode ajudar a estabelecer a posição da peça e os deslocamentos da peça.
Quanto mais frequentemente essas tarefas forem repetidas, maior será a economia de tempo potencial.
A usinagem com tolerâncias rigorosas exige um posicionamento preciso da ferramenta e da peça. A medição automatizada pode reduzir parte da variação associada à configuração manual e ajudar a manter condições de usinagem mais consistentes.
Peças complexas geralmente exigem múltiplas configurações, ferramentas e pontos de referência. Da mesma forma, peças de trabalho caras podem tornar erros de configuração dispendiosos. Nesses casos, a medição e verificação automatizadas podem fornecer controle adicional do processo.
Se o desgaste ou a quebra da ferramenta puderem afetar significativamente a qualidade da peça ou interromper a produção, um dispositivo de ajuste de ferramentas com recursos de monitoramento adequados pode ajudar a proteger contra certos problemas relacionados à ferramenta.
Oficinas que estão migrando para usinagem automatizada ou não supervisionada podem se beneficiar de sistemas de medição que permitem que a máquina realize verificações de configuração e monitoramento de ferramentas com menos intervenção do operador.
Considere o que você precisa medir e quais tarefas manuais estão causando mais atrasos ou erros. A aplicação deve determinar se um dispositivo de ajuste de ferramentas, uma sonda ou ambos são apropriados.
Antes da instalação, verifique a compatibilidade com o centro de usinagem vertical (VMC), o controle CNC, o arranjo das ferramentas, o software e as interfaces de máquina disponíveis. Os requisitos de integração podem variar entre os sistemas.
Volumes de produção mais elevados geralmente oferecem mais oportunidades de recuperar o investimento por meio de economias de tempo recorrentes. Operações com volumes menores devem considerar se o equipamento será usado com frequência suficiente para justificar seu custo.
A precisão e a repetibilidade das medições devem ser compatíveis com as exigências da aplicação de usinagem. Operações mais complexas podem requerer recursos de medição mais avançados.
O custo total deve incluir o próprio equipamento, bem como a instalação, integração, calibração, treinamento e manutenção contínua.
Tanto os dispositivos de ajuste de ferramentas quanto as sondas precisam permanecer devidamente calibrados para fornecer medições confiáveis. Considere os requisitos de manutenção e a disponibilidade de suporte técnico antes de fazer sua seleção.
Ao avaliar o investimento, considere não apenas o preço de compra inicial. Potenciais economias decorrentes de tempos de preparação mais curtos, redução do trabalho manual, menos erros, menor desperdício e melhor utilização da máquina devem ser levadas em conta.
P: O que faz um preparador de ferramentas em um centro de usinagem vertical?
A: Um dispositivo de ajuste de ferramentas mede automaticamente as ferramentas de corte e ajuda a estabelecer compensações precisas. Dependendo do sistema, ele também pode auxiliar na detecção de desgaste e quebra da ferramenta.
P: O que faz uma sonda CNC?
A: Uma sonda CNC é usada principalmente para localizar e medir uma peça de trabalho. Ela pode ajudar a estabelecer compensações de trabalho, alinhar peças e realizar certas medições durante o processo.
P: Qual a diferença entre um dispositivo de ajuste de ferramentas e uma sonda?
A: Um dispositivo de ajuste de ferramentas concentra-se principalmente na medição da ferramenta de corte, enquanto uma sonda CNC concentra-se principalmente na localização e medição da peça de trabalho.
P: Uma sonda CNC consegue medir o comprimento da ferramenta?
A: Uma sonda de medição de peças padrão não é projetada principalmente para medição do comprimento da ferramenta. O comprimento da ferramenta é normalmente controlado por um dispositivo de ajuste de ferramentas específico ou por um sistema de medição de ferramentas adequado.
P: Todo centro de usinagem vertical (VMC) precisa de um configurador de ferramentas?
R: Não. A necessidade depende da carga de trabalho da máquina, das trocas de ferramentas, da frequência de preparação, dos requisitos de precisão e do processo de produção.
P: Você precisa tanto de um dispositivo de ajuste de ferramentas quanto de uma sonda?
A: Não necessariamente. Algumas operações podem se beneficiar de um sistema, enquanto aplicações complexas ou altamente automatizadas podem justificar o uso de ambos.
A escolha entre um dispositivo de ajuste de ferramentas, uma sonda CNC ou ambos depende do que sua central de usinagem vertical (VMC) realmente precisa medir. Os dispositivos de ajuste de ferramentas focam na medição da ferramenta de corte, enquanto as sondas CNC ajudam a localizar, alinhar e medir a peça. A escolha certa deve ser baseada na frequência de preparação, no volume de produção, nos requisitos de tolerância, na complexidade da peça e na quantidade de medições manuais envolvidas.
Se sua central de usinagem vertical (VMC) gasta muito tempo com medição manual de ferramentas, alinhamento de peças ou verificações repetidas de configuração, a medição automatizada pode ajudar a reduzir o tempo de configuração e melhorar a consistência do processo.
Se você está avaliando um dispositivo de ajuste de ferramentas ou uma sonda CNC para seu centro de usinagem vertical (VMC), compartilhe os detalhes da sua máquina, os requisitos da peça e as necessidades de produção com a equipe da CNC YANGSEN. Podemos ajudá-lo a identificar uma configuração de medição adequada para o seu processo de usinagem.
