Cargas pesadas, longos percursos de usinagem e configurações complexas podem afetar a precisão, a eficiência e os custos de produção. Escolher a configuração errada pode ser um problema. centro de usinagem de pórtico Pode levar a deslocamentos insuficientes, baixa estabilidade de corte ou investimentos desnecessários.
Mas como saber qual máquina é a ideal para suas peças? Você deve se concentrar na capacidade da mesa, na rigidez da máquina, no desempenho do fuso ou na estrutura do pórtico?
Este guia apresenta os principais fatores a serem considerados na escolha de um centro de usinagem tipo pórtico, ajudando você a adequar as especificações da máquina às suas necessidades reais de usinagem e a evitar erros de compra dispendiosos.
Antes de escolher um centro de usinagem tipo pórtico, é preciso entender as necessidades das suas peças. As dimensões, o peso, o material e as operações de usinagem afetam diretamente o tamanho, a estrutura e o desempenho da máquina que você precisa.
Comece com a peça maior e mais pesada que você planeja usinar. Não selecione uma máquina com base apenas no curso dos eixos X, Y e Z.
Considere os seguintes fatores:
Por exemplo, uma peça de trabalho com 3.000 mm de comprimento não significa automaticamente que uma máquina com curso de 3.000 mm no eixo X seja suficiente. É preciso também levar em consideração o percurso da ferramenta e a folga de usinagem.
Materiais e processos de corte diferentes impõem exigências diferentes à sua máquina.
Material da peça de trabalho | Requisitos de usinagem | O que priorizar |
Ferro fundido | Fresagem pesada, mandrilamento, furação | Rigidez da máquina, torque do fuso, controle de vibração |
Aço carbono | Desbaste, ranhuramento, furação profunda | Estabilidade de corte, potência do fuso, resistência estrutural |
Liga de alumínio | Fresagem de alta velocidade, acabamento | Velocidade do fuso, taxa de avanço, remoção de cavacos |
Aço para moldes | Superfícies complexas, acabamento de precisão | Estabilidade térmica, precisão, desempenho do fuso |
Se a sua produção envolve tanto desbaste pesado quanto acabamento de precisão, escolha uma máquina que consiga manter a estabilidade de corte sob cargas pesadas, atendendo simultaneamente à precisão exigida.
Uma máquina adequada à sua peça não é necessariamente capaz de atender às suas metas de produção. Você também precisa considerar a precisão da usinagem e o volume de produção.
Pergunte a si mesmo:
Para peças de alta precisão, preste atenção à geometria da máquina, à estabilidade térmica e à repetibilidade.
Para produção contínua, considere também a capacidade de troca de ferramentas, a remoção de cavacos e a confiabilidade da máquina.

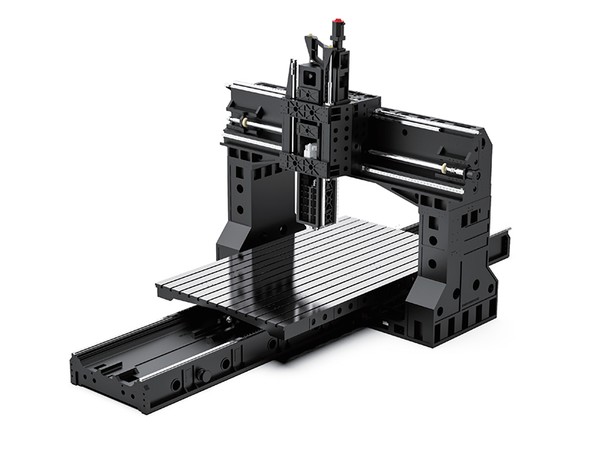

A estrutura de um centro de usinagem tipo pórtico influencia a forma como ele lida com cargas pesadas, mantém a estabilidade do corte e utiliza o espaço da oficina. A melhor escolha depende da possibilidade de movimentação segura da peça durante a usinagem e da folga necessária.
Suas necessidades de usinagem | Estrutura recomendada |
Moldes e peças fundidas de grande porte dentro dos limites de carga da mesa. | pórtico de mesa móvel |
Peças de trabalho extra longas ou extremamente pesadas | pórtico de coluna móvel |
Alturas de peças de trabalho semelhantes e corte pesado. | Projeto de viga fixa |
Peças com alturas significativamente diferentes | Design de travessa ajustável |
Em um projeto de mesa móvel, a estrutura do pórtico permanece estacionária enquanto a mesa de trabalho transporta a peça ao longo do eixo X.
Essa estrutura é adequada para moldes grandes, componentes de máquinas e peças fundidas que se encaixem na capacidade de carga da mesa. O pórtico fixo proporciona uma estrutura estável para fresamento pesado e usinagem de precisão.
No entanto, à medida que o peso da peça aumenta, a carga móvel também aumenta. É preciso considerar a capacidade de carga da mesa, o desempenho dos eixos e o espaço adicional necessário para a movimentação da mesa.
Um centro de usinagem com pórtico de coluna móvel mantém a mesa de trabalho estacionária enquanto a estrutura do pórtico se desloca ao longo da base da máquina.
Este design é particularmente útil para peças extralongas ou pesadas, como bases de máquinas, grandes estruturas e componentes de equipamentos industriais.
Como a peça permanece estacionária, você pode evitar movimentar várias toneladas de material durante a usinagem. No entanto, ainda é necessário verificar a rigidez do pórtico, o curso disponível e o espaço de instalação.
O projeto da travessa determina a folga vertical e a flexibilidade de usinagem disponíveis.
Após selecionar a estrutura de pórtico adequada, o próximo passo é verificar se as especificações da máquina atendem às suas necessidades reais de usinagem. Uma máquina maior nem sempre significa melhor desempenho. Concentre-se nos parâmetros que afetam a capacidade da peça, a estabilidade do corte e a precisão da usinagem.
O curso do eixo determina o quanto a ferramenta de corte pode se mover em relação à peça de trabalho. No entanto, o curso da máquina não é o mesmo que espaço útil de usinagem.

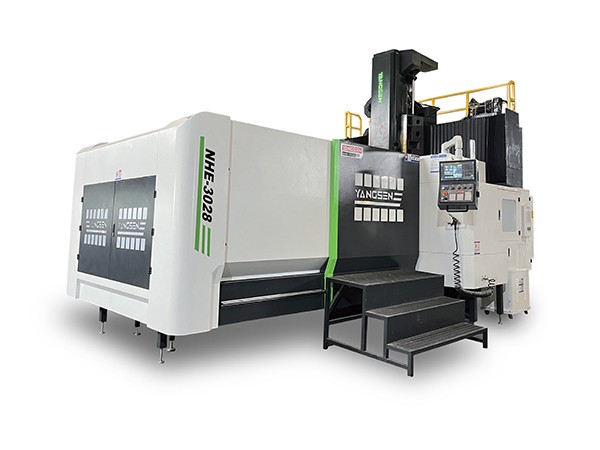

A sua mesa de trabalho deve suportar tanto a peça de trabalho quanto os seus dispositivos de fixação, sem exceder a capacidade nominal da máquina.
Verifique as dimensões da mesa, a carga máxima, a disposição das ranhuras em T e a distribuição de carga permitida. Uma peça pesada com centro de gravidade irregular pode exigir suporte adicional ou dispositivos de fixação especiais.
Um erro comum na compra é verificar o curso do eixo sem levar em conta o espaço físico entre as colunas e abaixo do fuso.
Preste atenção em:
Uma máquina pode ter curso de eixo suficiente, mas ainda assim ser incapaz de acomodar sua peça de trabalho com segurança.
A seleção do fuso deve depender do material da peça e das operações de corte.
Para desbaste pesado de aço ou ferro fundido, priorize torque suficiente na velocidade de corte necessária e fornecimento de potência estável. Para usinagem ou acabamento de alumínio, velocidades de fuso mais altas podem ser mais importantes.
Não compare máquinas apenas com base na velocidade máxima do fuso ou na potência do motor. Verifique as curvas de torque e potência para entender o desempenho real de corte.

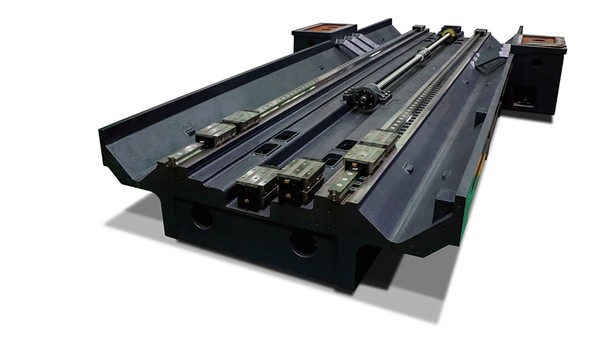

Peças de grande porte geralmente exigem trajetórias de corte longas e altas taxas de remoção de material. A rigidez da máquina afeta diretamente a vibração, a estabilidade do corte e o acabamento superficial.
As grandes dimensões das máquinas-ferramenta tornam o controle da precisão mais desafiador, especialmente em longas distâncias de deslocamento.
Verifique a precisão e a repetibilidade do posicionamento, mas lembre-se de que esses valores não representam diretamente a precisão da peça finalizada.
Para usinagem de precisão de peças grandes, considere também a compensação térmica, a geometria da máquina, a estabilidade da fixação e os métodos de medição.
A configuração ideal da máquina depende das operações que você precisa realizar. Recursos adicionais podem melhorar a eficiência da usinagem, mas opções desnecessárias aumentam seus custos de investimento.
Antes de escolher os equipamentos opcionais, liste todas as operações de usinagem necessárias para a sua peça. Priorize configurações que reduzam a necessidade de fixação repetida, melhorem a precisão e diminuam o tempo de usinagem, em vez de pagar por recursos que você raramente usa.

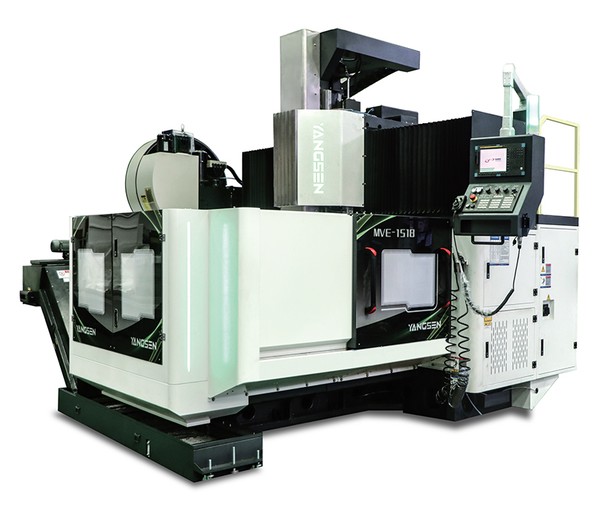

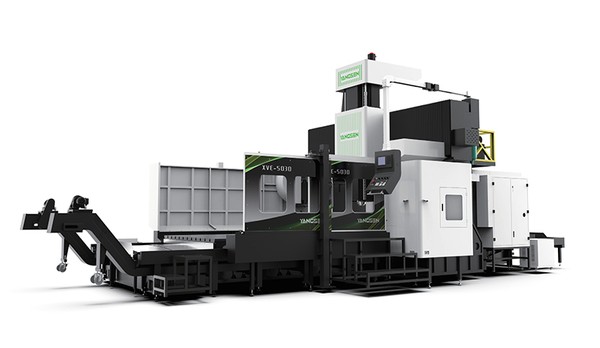

Série YANGSEN | Principais características | Aplicações recomendadas |
Série M | Design compacto de pórtico, curso do eixo X de 1.500 a 3.000 mm, alta rigidez. | Moldes de médio a grande porte, fundições e usinagem pesada em geral. |
Série N | Estrutura de pórtico maior, com deslocamento no eixo X de até 7.000 mm nos modelos listados. | Componentes estruturais de grandes dimensões, fresagem pesada e furação. |
Série X (XVE/XHE) | Pórtico robusto com configurações de guia linear ou de pistão quadrado; curso do eixo X de até 10.000 mm | Usinagem pesada de componentes grandes de aço e ferro fundido. |
Série X (XVP/XHP) | Estrutura móvel de coluna dupla com deslocamento no eixo X de 13.000 a 25.000 mm | Peças extralongas e pesadas e grandes estruturas industriais |
Série K (K-Box-in-Box) | Projeto de viga simétrica tipo caixa-dentro-de-caixa com configurações de cabeçote de cinco eixos | Componentes de alumínio de grandes dimensões e usinagem complexa em múltiplos eixos |
Escolha a máquina adequada à sua aplicação.
Antes de adquirir um centro de usinagem tipo pórtico, você deve verificar mais do que apenas suas especificações técnicas. Certifique-se de que a máquina seja adequada à sua oficina, às suas necessidades de usinagem e às suas demandas de produção a longo prazo.
P: Qual deve ser o tamanho do centro de usinagem tipo pórtico em relação à minha peça de trabalho?
A: A máquina deve fornecer espaço suficiente para a peça de trabalho, dispositivos de fixação e todo o processo de usinagem. Não há uma tolerância de tamanho fixa para cada aplicação. Você deve verificar o curso dos eixos, a distância entre as colunas, a folga do fuso e a acessibilidade da ferramenta.
P: Um centro de usinagem tipo pórtico com coluna móvel é melhor para peças pesadas?
A: Um centro de usinagem tipo pórtico com coluna móvel é geralmente mais adequado para peças extremamente pesadas ou extralongas. Sua mesa de trabalho fixa elimina a necessidade de movimentar a peça durante a usinagem. No entanto, um projeto com mesa móvel pode ser mais econômico se a sua peça estiver dentro da capacidade de carga e do alcance de deslocamento do centro.
P: Um único centro de usinagem tipo pórtico consegue realizar tanto o desbaste quanto o acabamento?
R: Sim, um centro de usinagem tipo pórtico configurado corretamente pode realizar tanto desbaste pesado quanto acabamento de precisão. O corte pesado exige torque suficiente no fuso e rigidez da máquina, enquanto o acabamento depende da precisão de posicionamento, estabilidade térmica e controle de vibração.
P: Devo escolher um centro de usinagem tipo pórtico de 3 eixos ou de 5 eixos?
A: Escolha uma máquina de 3 eixos para fresamento e furação padrão ou uma máquina de 5 eixos para superfícies complexas e usinagem em múltiplos ângulos. Uma máquina de 3 eixos geralmente é suficiente para superfícies planas e operações básicas. Uma configuração de 5 eixos permite acessar mais ângulos de usinagem, reduzindo as configurações repetidas para peças complexas.
P: Como posso verificar a precisão de um centro de usinagem tipo pórtico antes de comprá-lo?
A: A abordagem mais confiável é revisar os relatórios de inspeção de precisão e solicitar um teste de usinagem usando uma peça representativa. Verifique a precisão de posicionamento, a repetibilidade e os resultados da usinagem em condições reais de corte. Para peças grandes de precisão, considere também a estabilidade térmica e a precisão em longas distâncias de deslocamento.
P: Que informações devo fornecer ao solicitar um orçamento para um centro de usinagem tipo pórtico?
A: Você deve fornecer os desenhos da peça, dimensões, peso, material, tolerâncias e requisitos de usinagem. Inclua também o volume de produção, o sistema CNC de sua preferência e quaisquer necessidades especiais de ferramentas. Informações completas ajudam o fornecedor a selecionar uma máquina adequada, recomendar as configurações necessárias e preparar um orçamento preciso.
A escolha do centro de usinagem tipo pórtico ideal começa com a compreensão dos requisitos da sua peça. Tamanho, peso, material e operações de usinagem determinam a estrutura da máquina, o curso, o desempenho do fuso e as configurações necessárias. A escolha certa deve equilibrar capacidade de usinagem, precisão, eficiência e custos operacionais a longo prazo.
A CNC YANGSEN oferece uma gama de soluções de usinagem em pórtico para diferentes tamanhos de peças e necessidades de usinagem. Entre em contato com nossa equipe, apresentando seus desenhos de peças e requisitos técnicos, para encontrar a configuração de máquina mais adequada.
Entre em contato com a CNC Yangsen para encontrar a solução de usinagem CNC ideal para as suas necessidades de produção.
