Como escolher um centro de usinagem de 5 eixos com eixo trunnion

A maioria das máquinas de 5 eixos que decepcionam não são imprecisas, mas sim têm o tamanho errado.

A peça bateu na estrutura na primeira inclinação. Ninguém pesou a fixação. A ferramenta tinha 180 mm de comprimento e a ponta do fuso não conseguia subir o suficiente. Essas máquinas não são devolvidas — ficam estacionadas num canto fazendo usinagem em três eixos, o que custa mais do que devolvê-las. E tudo isso estava visível na ficha técnica.

Portanto, este guia ignora a teoria — nosso tipos de máquinas CNC de 5 eixos O artigo aborda isso. Aqui estão quatro números para você medir, seguidos das especificações publicadas de oito. centros de usinagem do tipo munhão.

Quatro números a serem medidos antes de comparar máquinas

A maioria dos compradores lê o diâmetro da mesa, decide que "Ø400 parece certo" e passa para a velocidade do fuso. Então a máquina chega e a peça não encaixa. Aqui está a ordem que funciona.

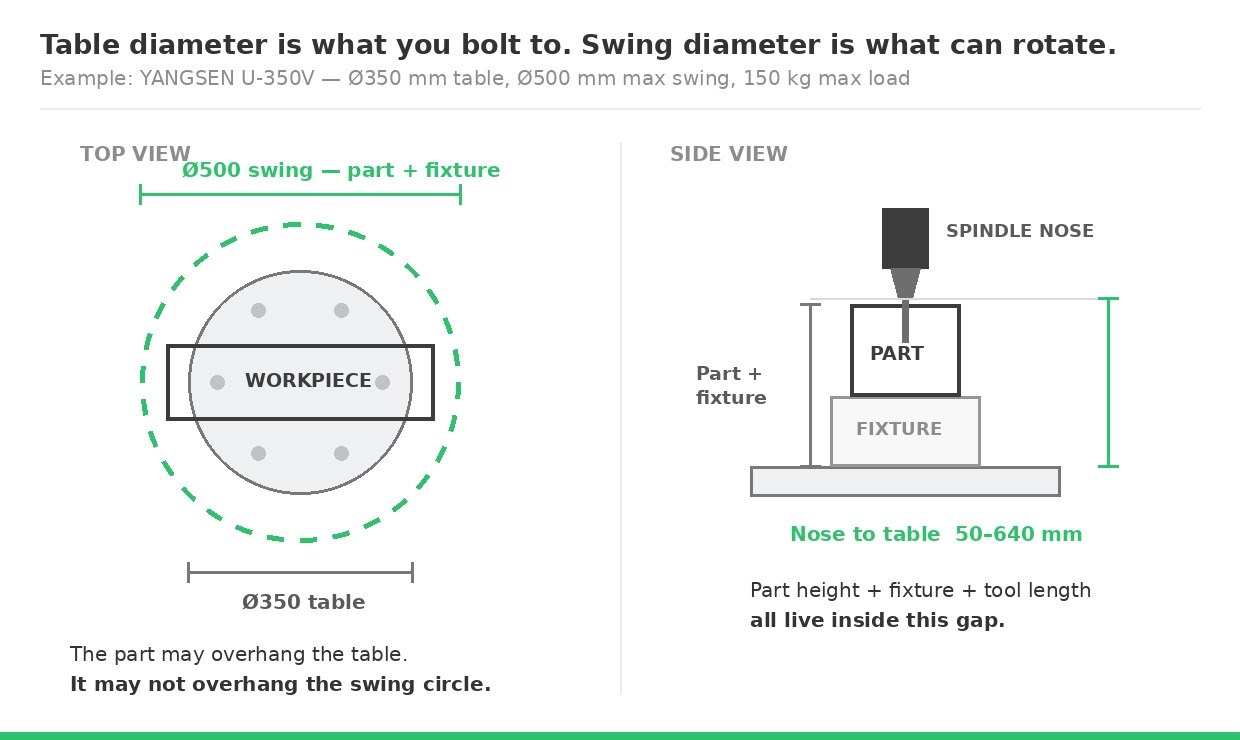

1. Diâmetro do balanço, não diâmetro da mesa

O tamanho da mesa é o disco ao qual o dispositivo de fixação é parafusado. O diâmetro de giro é o círculo que a peça de trabalho pode descrever enquanto inclina e gira sem colidir com nada. Às vezes, esses valores são bem diferentes.

Meça o maior diâmetro que sua peça descreve ao girar — incluindo dispositivos de fixação, grampos e material não cortado. Esse valor deve ser usado na coluna de giro, não na coluna da mesa.

Deixe de 15 a 20% de espaço livre acima da cabeça. Uma peça com 480 mm de amplitude de movimento se encaixa tecnicamente em um arco de 500 mm.

2. Peso da peça mais peso do dispositivo de fixação

A capacidade de carga da mesa não se refere ao peso da peça. Ela engloba tudo o que está acima da superfície da mesa: peça, dispositivo de fixação, grampos, morsa, placa de fixação. Uma placa de aço para uma estrutura de alumínio de 20 kg pode pesar 25 kg sozinha. Está estimando em vez de pesar? Multiplique por 1,5 a 2.

Isso é mais importante em uma mesa giratória com munhão do que em uma mesa rotativa plana, porque a carga não está parada — ela é inclinada em ±110° ou ±120° e acelerada por dois eixos. O valor publicado é estático. Uma mesa giratória com munhão sobrecarregado se manifesta como vibração na passada de acabamento muito antes de qualquer quebra.

3. Altura da peça mais comprimento da ferramenta

A distância entre a ponta do fuso e a mesa, conforme especificado, precisa acomodar três fatores empilhados: a altura da fixação, a altura da peça e a ferramenta mais longa, incluindo o porta-ferramentas. Uma peça de 200 mm em uma fixação de 100 mm com um conjunto de ferramenta de 250 mm requer 550 mm — só isso já elimina a necessidade de três máquinas.

E lembre-se da inclinação. A 90°, a altura da sua peça se torna a largura da sua peça, e a folga necessária passa a ser um eixo diferente.

4. A amplitude de inclinação que você realmente precisa

A maioria das peças nunca ultrapassa ±90°. Se a sua for uma delas, não pague mais por isso.

Recortes, ângulos de saída negativos e detalhes abaixo da linha de partição exigem que o eixo de inclinação ultrapasse a vertical. Todos os modelos aqui oferecem ±110° ou ±120°. O U-400D oferece -20° a ±110° — um alcance extra no lado negativo que é essencial para os fabricantes de moldes.

Mais uma decisão a ser tomada: usinagem simultânea de 5 eixos ou usinagem posicional 3+2? Para muitas oficinas, a resposta honesta é 3+2. Leia primeiro sobre usinagem posicional 3+2 versus usinagem simultânea de 5 eixos — isso altera seus requisitos de controle e CAM mais do que a própria máquina.

O que é um munhão, em três linhas

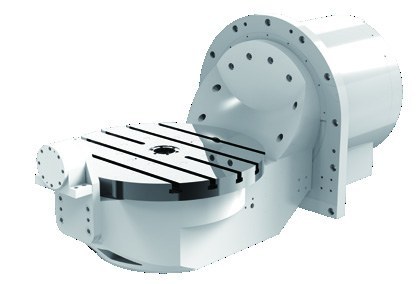

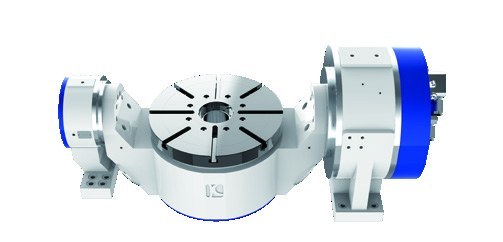

Um suporte de fixação (ou berço) sustenta a peça de trabalho em um eixo inclinável montado entre dois apoios, com um prato giratório em forma de C em seu interior. A peça inclina e gira; a ferramenta não. Apoiado em ambos os lados, em vez de em balanço, é a maneira mais rígida de obter cinco eixos sob uma peça pequena ou média — e a desvantagem é o tamanho, pois peças mais pesadas exigem um suporte de fixação consideravelmente mais robusto.

A gama de munhões Yangsen em três tabelas.

Tabela A: minha peça caberá e a mesa suportará o peso? Tabela B: o corte será na velocidade necessária? Tabela C: precisão publicada do eixo rotativo. Todas as oito tabelas se encaixam dentro da área maior. gama de centros de usinagem de 5 eixos.

Tabela A — Capacidade de fixação

Analise os quatro números nesta tabela. Normalmente, isso elimina cinco ou seis dos oito antes de você chegar à especificação de um único eixo.

Tabela B — Desempenho de corte e dinâmico

Tabela C — Precisão do eixo rotativo publicada

Eixos rotativos, em segundos de arco.

Esses são valores angulares. Eles não se convertem diretamente em uma tolerância milimétrica, porque o erro observado depende da distância do elemento em relação ao centro de rotação. Um erro de 10 segundos de arco corresponde a aproximadamente 0,005 mm em um raio de 100 mm e a aproximadamente 0,024 mm em um raio de 500 mm. Mesma máquina, consequências muito diferentes.

Os parâmetros publicados estão sujeitos a alterações. Solicite a ficha técnica atualizada antes de fazer sua cotação.

A compatibilidade de peças também varia bastante conforme o setor — veja nossa análise detalhada de Quais indústrias utilizam centros de usinagem vertical?.

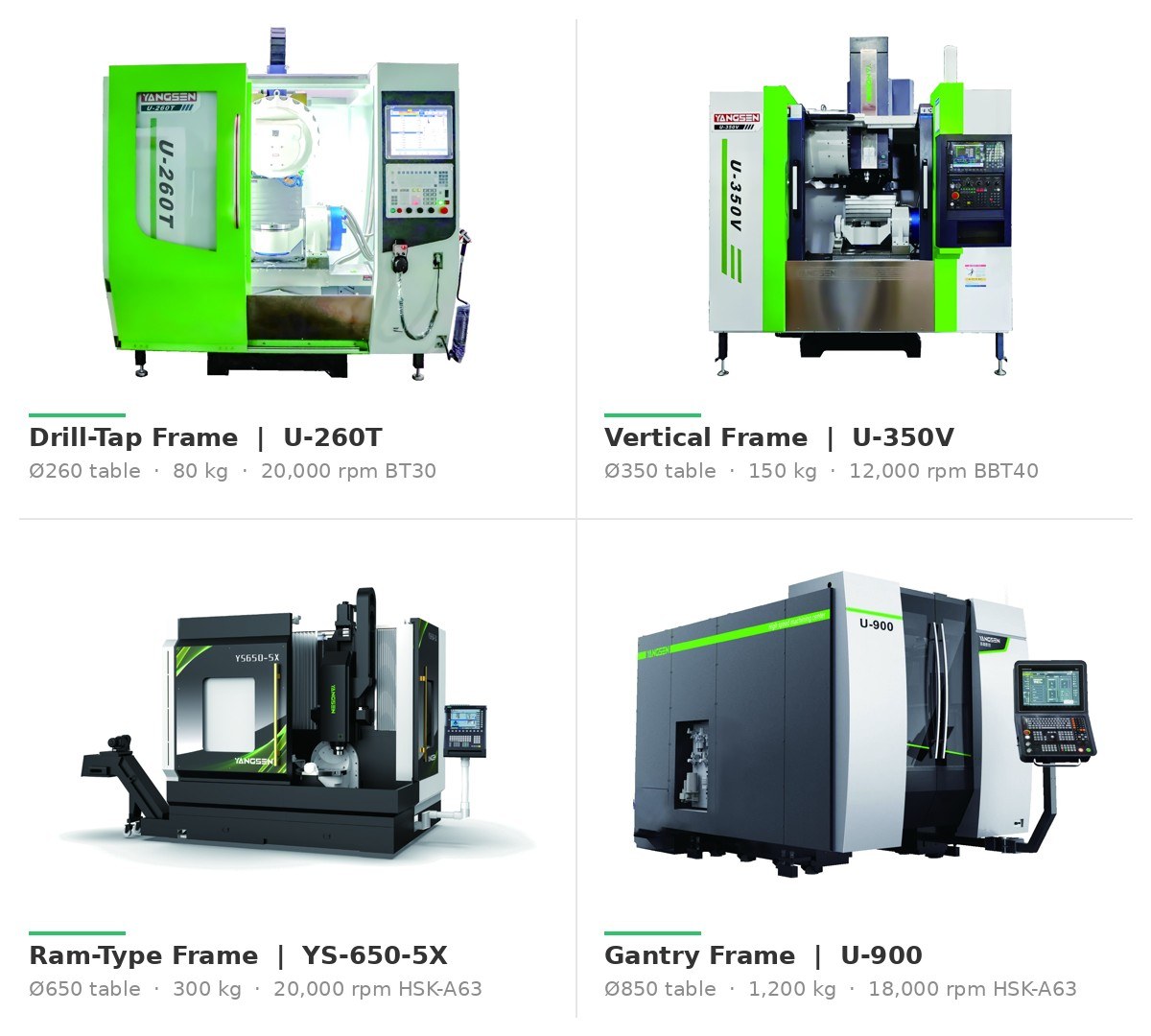

Combine sua peça com um modelo.

Estrutura para furadeira/rosqueadeira — U-260T → pequena estrutura de alumínio 3C e componentes, alto volume de produção. BT30 a 20.000 rpm, mesa rotativa a 250 rpm. O tempo de ciclo é o fator crucial aqui. Não compre uma mesa maior: uma mesa maior apenas aumenta a massa rotativa e diminui a velocidade de operação.

Estrutura vertical — U-320V / U-350V → aço inoxidável e componentes mecatrônicos de precisão. Modelos praticamente idênticos: mesmo formato, mesmo fuso de 11 kW / 47 Nm, mesma área de contato, mesmo diâmetro de giro de 500 mm. As diferenças estão no disco (Ø320 vs Ø350) e na capacidade (120 vs 150 kg). Portanto, pese sua peça de fixação — para menos de 120 kg, qualquer um dos modelos funciona; para mais de 120 kg, escolha o U-350V.

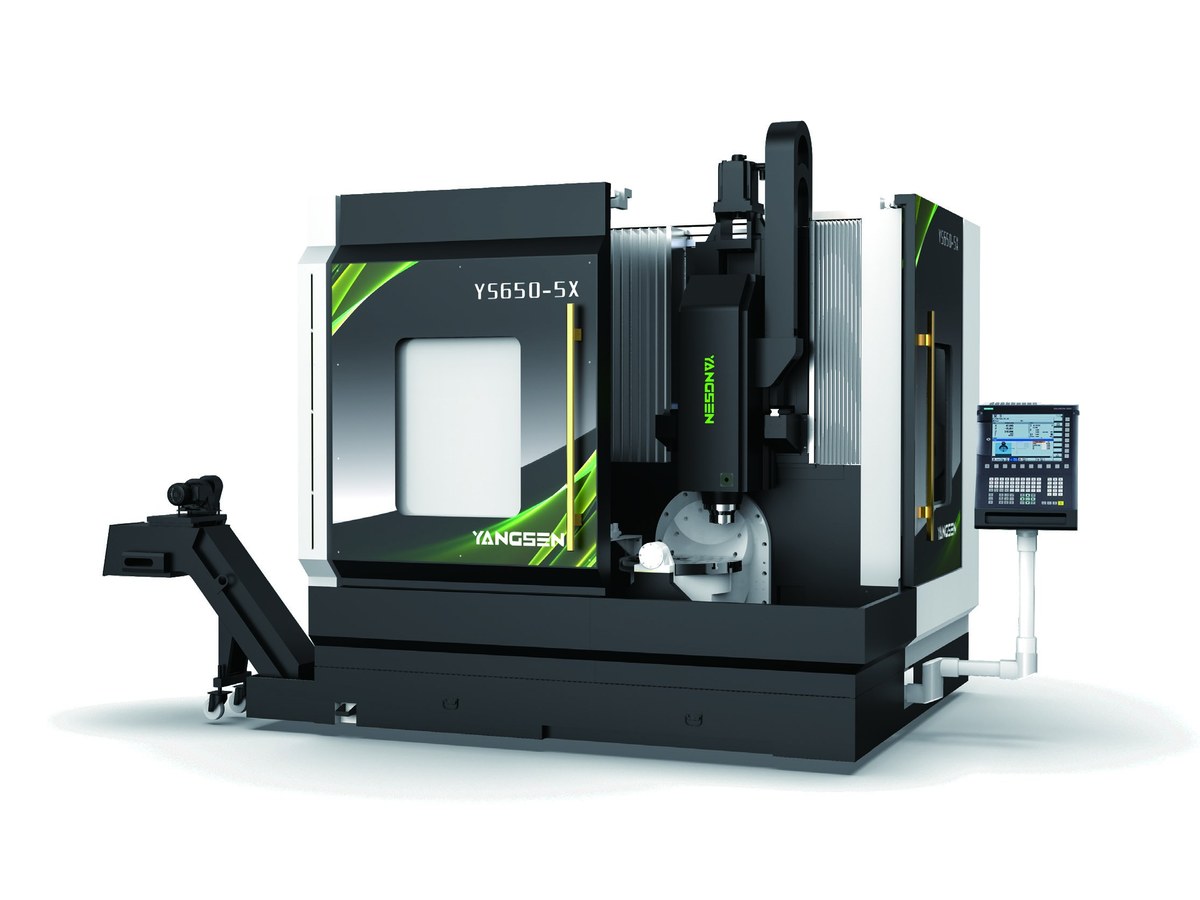

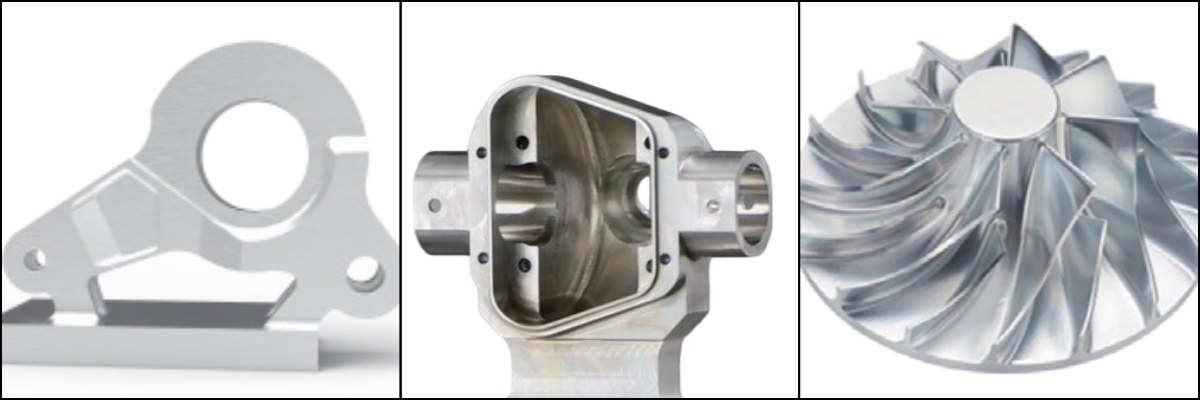

Estrutura do cabeçote móvel — YS-650-5X → estruturas de aeronaves e drones onde a ferramenta precisa alcançar. O cabeçote móvel permite que o fuso entre em cavidades profundas e geometrias complexas sem projeção excessiva, e com velocidades de 36/36/36 m/min, oferece os avanços rápidos mais velozes da linha. Observe que seu eixo de inclinação é designado como B, e não A.

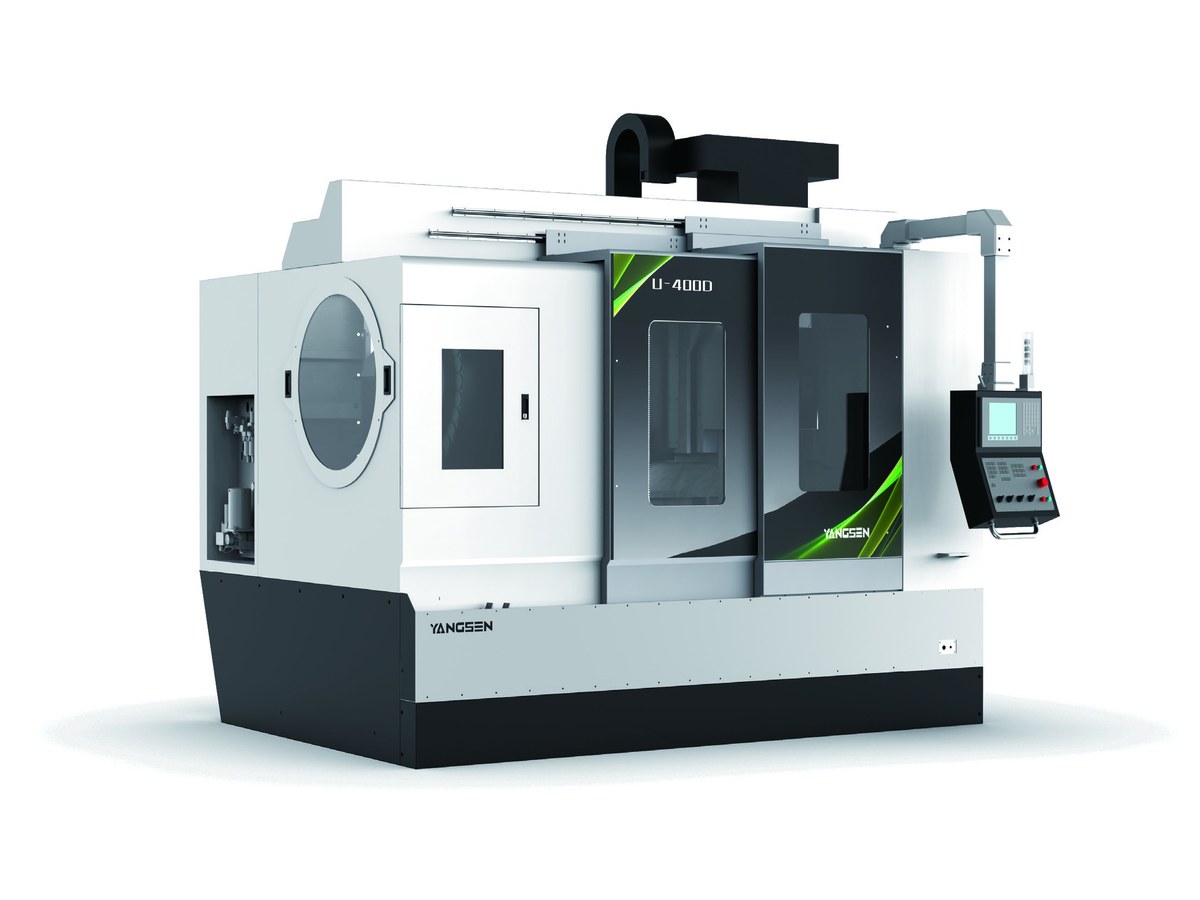

Estrutura de ponte — U-400D → núcleos de moldes, eletrodos de grafite, longos ciclos de acabamento. Especialista em rigidez: curso de 1.050 mm no eixo X, fuso de 30 kW e inclinação de -20° a ±110° que permite ângulos de saída negativos sem necessidade de refixação. A Yangsen classifica seu eixo Z com rigidez aproximadamente 30% superior à de modelos comparáveis. Corte de grafite? Especifique o pacote de grafite e o sistema de coleta de névoa no momento do pedido.

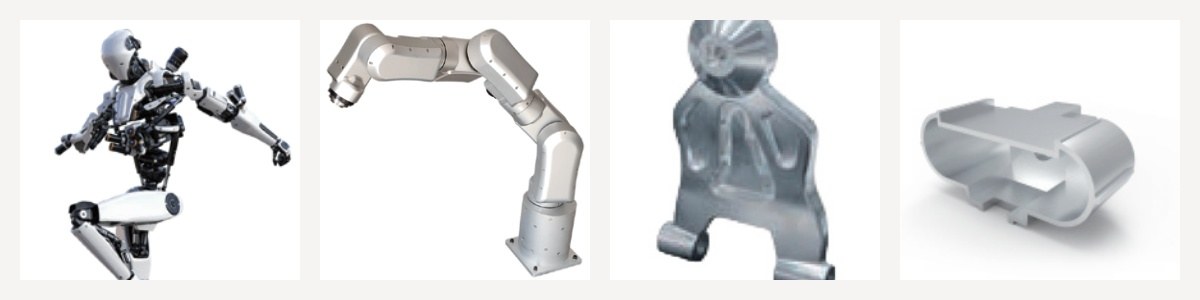

Pórtico — U-400 / U-700 → protótipos, juntas, componentes de robôs humanoides. Travessa, sela e pistão, baixa massa móvel. O detalhe que importa: a mesa giratória é fixada diretamente à base da ponte, de modo que sua precisão rotacional é independente dos eixos lineares. U-400 é a opção compacta; o U-700 atinge um diâmetro de giro de Ø850 e 350 kg. Yangsen lista juntas dorsais de mãos e seções de cabeça para robôs humanoides entre suas aplicações.

Estrutura do pórtico — U-900 → blocos de motor, impulsores e discos de freio. Na prática, nada mais. A única máquina nesta categoria que aceita uma peça fundida realmente pesada e ainda a inclina em ±120°.

Eixo, interface da ferramenta e controle

A interface se desenvolve em três etapas e é mapeada no material.

• BT30 — U-260T. Alumínio, latão, aço leve, onde a velocidade importa mais do que o torque.
• BBT40 — U-320V e U-350V. Rigidez de fixação para alumínio e aço mistos.
• HSK-A63 — YS-650-5X, U-400D, U-400, U-700, U-900. O contato face-e-cônico mantém a posição sob forte carga radial de uma forma que uma interface apenas cônica não consegue. Se metade do seu trabalho for em titânio, não economize aqui.

Controles: Huazhong (HNC), Syntec, Siemens, Heidenhain, FANUC, por modelo. Siga o que seus programadores já sabem e o que sua rede de assistência técnica local oferece — trocar de marca no meio da frota custa dinheiro que nunca aparece no orçamento.

Quais opções valem a pena pagar?

A disponibilidade varia conforme o modelo, portanto, confirme antes de fazer seu orçamento.

• Sonda de peça de trabalho. Vale a pena em situações de alta mixagem e baixo volume. Trocar de equipamentos várias vezes ao dia? O investimento se paga em meses. Um equipamento por seis semanas? Fica sem uso.
• Refrigeração através do fuso. Não é opcional para furos profundos ou titânio. O fluido de corte em abundância, por si só, não consegue limpar cavidades profundas e, no caso do titânio, isso se torna um problema que reduz a vida útil da ferramenta.
• Pacote grafite e coleção de névoa. Obrigatório se você cortar grafite. Em uma máquina que não foi projetada para isso, você acaba pagando em guias e rolamentos do eixo — a diferença entre uma máquina com cinco anos de vida útil e uma com dois anos.
• Escalas lineares. De série nos modelos de pórtico, opcional nos demais. Adquira-os se sua oficina esquenta muito ou se seus ciclos de trabalho são longos.
• Ajustador de ferramentas a laser, porta automática, transportador de cavacos, separador de óleo e água, controle de temperatura do fluido de refrigeração. Fácil de justificar em uma célula de produção, difícil em um turno único com tarefas curtas. Decida seu padrão de turnos, não o que consta no folheto.

Rigidez, precisão e como verificá-las

Antes de olhar para os números, observe o que garante a precisão: construção de colunas em espinha de peixe para simetria térmica, guias de grande vão, peças fundidas reforçadas nos pontos propensos à deformação e eixos rotativos de acionamento direto que eliminam a folga da engrenagem sem-fim em vez de compensá-la por software.

Então, há dois pontos a considerar ao comparar orçamentos.

Compare medidas semelhantes. A Tabela C refere-se à precisão angular, em segundos de arco. Alguns concorrentes incluem a precisão de posicionamento linear em milímetros na mesma tabela. Medidas diferentes.

Uma ficha técnica é uma afirmação, não uma prova. Pergunte como isso será demonstrado — o teste com barra esférica é a verificação padrão para interpolação circular e esquadro. A Yangsen também realiza auditorias remotas de fábrica em realidade virtual, para que você possa acompanhar os testes da sua máquina sem precisar reservar um voo. A due diligence mais barata disponível.

Dois equívocos que custam dinheiro de verdade

“Uma mesa maior é a escolha mais segura.” A massa rotativa aumenta proporcionalmente ao tamanho da mesa. Compare a U-260T, com rotação de até 250 rpm, com a U-900, a 60/70 rpm. Em peças pequenas com muitos movimentos de inclinação, a máquina maior é simplesmente mais lenta — e você pagou mais por ela.

“Compre uma máquina de 5 eixos e você poderá fabricar peças complexas.” A máquina é apenas metade da solução. A estratégia CAM, um pós-processador adequado e um operador que entenda o controle dos eixos da ferramenta são o restante, e geralmente representam o gargalo no primeiro ano. Invista em software e treinamento agora, não daqui a dezoito meses.

Perguntas frequentes

P: Trunnion ou mesa-mesa — qual a diferença?

A: Um munhão suporta o eixo de inclinação entre dois rolamentos, com o prato giratório dentro do berço. Um projeto de mesa dupla empilha uma mesa giratória sobre uma mesa basculante separada. O munhão é mais rígido para um determinado tamanho, razão pela qual predomina em peças pequenas e médias.

P: Qual o peso máximo de uma peça que essas máquinas conseguem suportar?

A: De 80 kg a 1.200 kg, dependendo do modelo, com dispositivo de fixação incluído. Nos modelos U-400 e U-400D, a capacidade é indicada separadamente para as orientações horizontal e vertical, pois o caminho da carga se altera conforme o munhão se inclina.

P: 5 eixos simultâneos ou 3+2 são suficientes?

A: Para grande parte do trabalho de produção, 3+2 é suficiente e mais fácil de programar e contratar. O movimento simultâneo justifica sua utilização em superfícies contínuas de forma livre — impulsores, blisks, pás de turbina.

P: BT30, BBT40 ou HSK-A63?

A: Escolha a ferramenta adequada ao material e à profundidade de corte, não ao orçamento. BT30 para alumínio de pequeno diâmetro em altas rotações. BBT40 para alumínio e aço mistos. HSK-A63 para titânio, aço ferramenta e acabamento de longo alcance.

P: Como faço para obter uma recomendação para a minha própria peça?

A: Envie quatro informações: material, dimensões gerais, a tolerância necessária e o volume anual previsto. Um desenho ou arquivo STEP agiliza o processo.

Antes de assinar

• Meça a amplitude da oscilação.
• Pese a peça com seu dispositivo de fixação.
• Some a pilha de altura.
• Decida quanta inclinação você realmente precisa.

Esses quatro números reduzem oito máquinas a uma ou duas, antes mesmo de considerarmos a velocidade do fuso e a marca do controlador — e impedem que você compre uma máquina que parece ideal no papel, mas que não suportará sua peça.

Em seguida, solicite três coisas: a ficha técnica dos produtos que você selecionou, uma auditoria remota de realidade virtual da fábrica e uma recomendação de modelo com base no seu desenho.

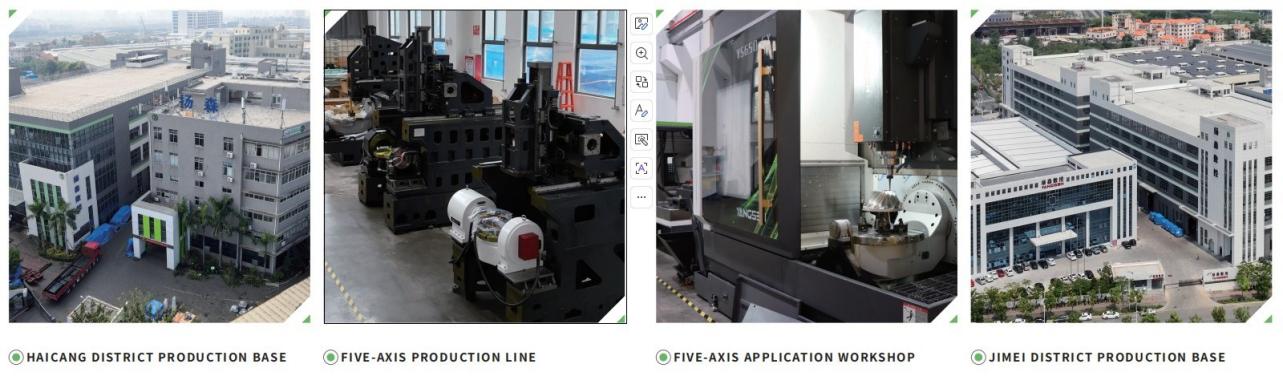

Linha de produção de cinco eixos e oficina de aplicação, bases nos distritos de Haicang e Jimei.
