Se você trabalha com usinagem de peças grandes ou pesadas, provavelmente já ouviu falar de fresadoras de ponte e fresadoras de pórtico. À primeira vista, elas parecem bastante semelhantes — ambas são projetadas para usinagem CNC em grande escala e corte pesado.
Mas eis a questão que muitos fabricantes enfrentam: qual escolher?
Enquanto moinhos de ponte e moinhos de pórtico Embora compartilhem algumas semelhanças, sua estrutura, design de movimento e aplicações adequadas podem ser bastante diferentes. Compreender essas diferenças pode ajudá-lo a selecionar a máquina certa para suas necessidades de produção.
Neste guia, faremos uma comparação rápida entre fresadoras de ponte e fresadoras de pórtico para ajudá-lo a decidir qual solução melhor se adapta às suas necessidades de usinagem.

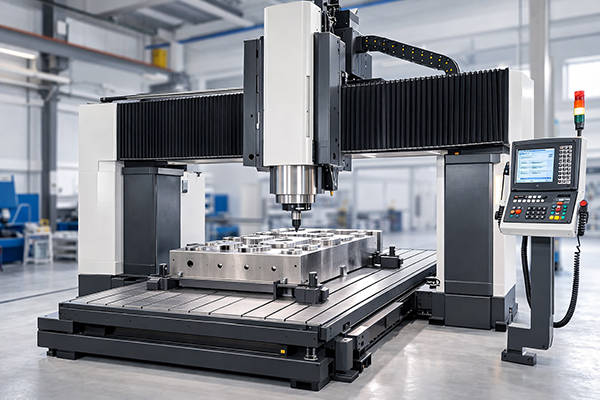

Um moinho de ponte é um tipo de máquina de fresagem CNC Projetada para usinar peças grandes e pesadas, a máquina recebe seu nome de sua estrutura: duas colunas sustentam uma viga transversal que forma uma "ponte" sobre a mesa de trabalho.
Na maioria das fresadoras de ponte, a estrutura da ponte permanece fixa enquanto a mesa se move, permitindo que o fuso usine peças grandes com boa estabilidade e precisão. Esse projeto proporciona grande rigidez, tornando-o adequado para Corte pesado e usinagem de grandes superfícies.
As fresadoras de ponte são comumente usadas em indústrias como a de fabricação de moldes, aeroespacial, automotiva e de equipamentos pesados, onde componentes grandes exigem estabilidade e precisão de usinagem.
Os moinhos de ponte podem ser divididos em vários tipos, dependendo de seu projeto estrutural e sistema de movimentação.
A fresadora de ponte com mesa móvel é o tipo mais comum, onde a mesa de trabalho se move enquanto a estrutura da ponte permanece fixa. Este projeto proporciona excelente rigidez e é ideal para usinar peças pesadas.
Outro tipo comum é a fresadora de ponte móvel, onde a própria ponte se move ao longo da base da máquina enquanto a mesa permanece estacionária. Essa configuração é frequentemente usada para usinar peças muito grandes, pois a peça pode permanecer fixa durante o processo de usinagem.

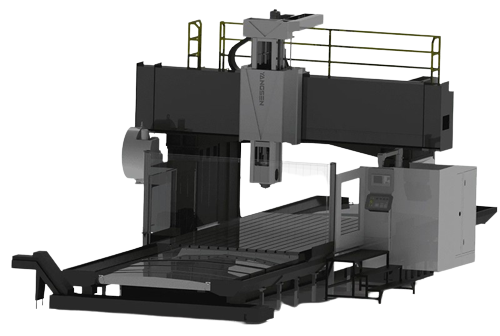

A estrutura principal de um moinho de ponte geralmente inclui duas colunas verticais, uma viga transversal (ponte), uma mesa de trabalho e um cabeçote de fuso.
As duas colunas sustentam a viga transversal, criando uma estrutura estável sobre a mesa de trabalho. O fuso se move ao longo dos eixos X, Y e Z, permitindo que a máquina execute diversas operações de fresagem, como fresagem de superfície, fresagem de ranhuras e usinagem de contornos.
Essa estrutura em forma de ponte ajuda a manter alta rigidez e precisão de usinagem consistente, especialmente ao trabalhar com peças metálicas de grandes dimensões.
Muitos fabricantes optam por fresadoras de ponte porque elas oferecem um bom equilíbrio entre capacidade de usinagem, estabilidade e precisão.
Os moinhos de ponte são particularmente adequados quando:
A peça de trabalho é grande, mas não extremamente desproporcional.
O processo de usinagem exige alta rigidez e corte estável.
Materiais pesados, como aço ou ferro fundido, precisam ser usinados.
Devido a essas vantagens, os laminadores de ponte são amplamente utilizados na produção de moldes, componentes estruturais, bases de máquinas e peças mecânicas de grande porte.
Vantagens | Desvantagens |
Alta rigidez e desempenho de corte estável | Requer um espaço de instalação relativamente grande. |
Adequado para peças de trabalho grandes e pesadas. | O custo da máquina é superior ao dos centros de usinagem padrão. |
Boa precisão de usinagem para superfícies grandes. | O transporte e a instalação podem ser complexos. |
Ideal para operações de fresagem pesada. | A manutenção pode exigir técnicos experientes. |

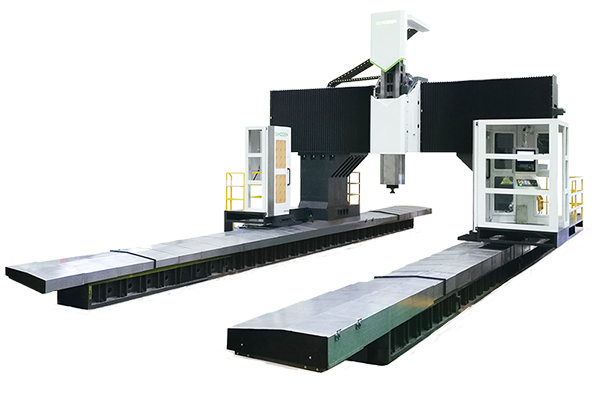

A fresadora de pórtico é uma grande fresadora CNC projetada para usinagem peças de trabalho muito grandes ou pesadasSua estrutura apresenta duas colunas verticais conectadas por uma viga transversal, formando uma estrutura de pórtico que se move sobre a mesa da máquina.
Diferentemente de algumas fresadoras de ponte, onde a mesa se move, muitas fresadoras de pórtico utilizam uma estrutura de pórtico móvel, o que significa que todo o pórtico se desloca ao longo da mesa da máquina enquanto a peça permanece fixa sobre ela. Esse projeto facilita a usinagem de componentes extragrandes sem a necessidade de movimentar a peça durante o processo de corte.
Devido à sua ampla gama de usinagem e grande rigidez, as fresadoras de pórtico são amplamente utilizadas em indústrias como a aeroespacial, a naval, a de equipamentos de energia e a de fabricação de máquinas pesadas.
As fresadoras de pórtico podem ser classificadas com base em seu projeto estrutural e capacidades de usinagem.
O modelo de pórtico fixo com mesa móvel mantém a estrutura do pórtico estacionária enquanto a mesa de trabalho se move durante a usinagem. Esse projeto oferece boa rigidez e desempenho de corte estável.
Outro projeto comum é a fresadora de pórtico móvel, onde a estrutura do pórtico se desloca ao longo da mesa da máquina enquanto a peça permanece fixa. Este tipo é ideal para usinar componentes muito grandes e pesados.
Também existem Fresadoras de pórtico de 5 eixos, que permitem usinagem complexa de múltiplas superfícies e são frequentemente usadas para peças aeroespaciais ou fabricação de moldes.
A estrutura de uma fresadora de pórtico normalmente inclui duas colunas verticais, uma viga transversal, um cabeçote de fuso, uma grande base da máquina e uma mesa de trabalho.
A estrutura do pórtico se move ao longo da mesa, enquanto o fuso se move ao longo da viga transversal e do eixo vertical para realizar as operações de corte. Essa estrutura proporciona uma grande área de trabalho e alta rigidez à máquina, tornando-a adequada para tarefas de usinagem pesada.
Os fabricantes costumam optar por fresadoras de pórtico quando precisam usinar peças muito grandes ou componentes extremamente pesados.
Uma fresadora de pórtico é uma boa opção quando:
A peça de trabalho é muito grande ou difícil de mover.
O processo de usinagem requer grandes amplitudes de deslocamento.
São necessários corte pesado e usinagem estável.
Graças a essas capacidades, as fresadoras de pórtico são amplamente utilizadas para usinar moldes de grandes dimensões, peças estruturais de aeronaves, componentes de energia eólica e estruturas de equipamentos pesados.
Vantagens | Desvantagens |
Capacidade de usinagem muito grande | Custo de compra mais elevado |
Excelente rigidez para cortes pesados | Requer um amplo espaço fabril. |
Adequado para peças de trabalho de grandes dimensões. | A instalação pode ser complexa. |
Suporta usinagem multieixos | Requisitos de manutenção mais elevados |
À primeira vista, as fresadoras de ponte e as fresadoras de pórtico podem parecer bastante semelhantes. Ambas são projetadas para usinar peças grandes e ambas apresentam uma estrutura de coluna dupla. No entanto, ao analisar mais detalhadamente, várias diferenças importantes surgem em termos de estrutura, capacidade, instalação e custo.
Compreender essas diferenças pode ajudar os fabricantes a escolher a máquina que melhor se adapta às suas necessidades de produção.
A maior diferença reside na forma como a máquina se move durante a usinagem.
Uma fresadora de ponte geralmente possui uma estrutura de ponte fixa com uma mesa de trabalho móvel, o que significa que a peça de trabalho se move durante a usinagem enquanto a ponte permanece no lugar.
Uma fresadora de pórtico, por outro lado, geralmente utiliza uma estrutura móvel que se desloca ao longo da mesa da máquina, enquanto a peça permanece fixa sobre a mesa. Esse projeto é especialmente útil para usinar peças extremamente grandes ou pesadas, que são difíceis de movimentar.
As fresadoras de ponte são geralmente adequadas para peças de trabalho grandes, proporcionando boa rigidez e desempenho de corte estável.
As fresadoras de pórtico normalmente oferecem uma área de usinagem maior, tornando-as mais adequadas para componentes extragrandes, como estruturas de aeronaves, peças para energia eólica ou bases de máquinas pesadas.
Em muitos casos, as fresadoras de ponte são ligeiramente mais acessíveis do que as fresadoras de pórtico com capacidade de usinagem semelhante.
As fresadoras de pórtico geralmente exigem estruturas de máquinas maiores e cursos mais longos, o que pode aumentar os custos de fabricação e instalação.
Os moinhos de ponte são geralmente mais fáceis de instalar porque sua estrutura é mais compacta.
As fresadoras de pórtico geralmente exigem fundações maiores e montagem mais complexa, especialmente quando se trata de máquinas muito grandes projetadas para aplicações industriais pesadas.
As fresadoras de ponte são geralmente mais fáceis de manter, graças ao seu sistema de movimento mais simples e componentes estruturais menores.
As fresadoras de pórtico, devido ao seu tamanho e estrutura móvel, podem exigir manutenção e assistência técnica mais especializadas, especialmente no caso de máquinas industriais de grande porte.
Recurso | Moinho de Ponte | Fresadora de pórtico |
Estrutura | Ponte fixa com mesa móvel | Movendo o pórtico sobre a mesa fixa. |
Movimento da peça | A peça de trabalho se move | A peça geralmente permanece fixa. |
Capacidade de usinagem | Peças grandes | Peças extragrandes |
Instalação | Instalação mais fácil | Instalação mais complexa |
Custo | Geralmente mais baixo | Geralmente mais alto |
Indústrias típicas | Moldes, automotivo, maquinário | Aeroespacial, construção naval, equipamentos pesados |
Então, você deve escolher uma fresadora de ponte ou uma fresadora de pórtico? A resposta depende das suas necessidades de usinagem. Ambas as máquinas são projetadas para usinagem de peças grandes, mas a escolha certa geralmente se resume a alguns fatores práticos.
Primeiro, pense em que tipo de peças você planeja usinar.
As fresadoras de ponte são frequentemente usadas para moldes, bases de máquinas e peças estruturais, onde são necessárias alta rigidez e corte estável.
As fresadoras de pórtico são mais adequadas para componentes muito grandes, como estruturas aeroespaciais, peças para energia eólica e estruturas de equipamentos pesados.
O tamanho e o peso da peça de trabalho são fatores extremamente importantes.
Se as peças forem grandes, mas ainda assim manejáveis de mover, uma fresadora de ponte pode processá-las com eficiência.
No entanto, se as peças forem extremamente grandes ou muito pesadas, uma fresadora de pórtico pode ser a melhor opção, já que a peça pode permanecer fixa durante a usinagem.
Projetos diferentes podem exigir capacidades de máquina diferentes.
Por exemplo, algumas aplicações exigem usinagem multieixos, altas velocidades de rotação do fuso ou magazines de ferramentas maiores. Avaliar a configuração da máquina ajuda a garantir que o equipamento atenda às suas necessidades de produção.
O investimento em máquinas é outra consideração importante.
As fresadoras de ponte geralmente exigem um investimento inicial menor, enquanto as fresadoras de pórtico podem custar mais devido à sua estrutura maior e capacidade de usinagem. Escolher uma máquina que atenda tanto às suas necessidades de produção quanto ao seu orçamento é fundamental.
Também é importante considerar o custo operacional a longo prazo. Isso inclui manutenção, consumo de energia e vida útil total da máquina.
A escolha da máquina certa pode melhorar a produtividade e reduzir o tempo de inatividade, ajudando sua fábrica a obter um melhor retorno sobre o investimento (ROI) ao longo do tempo.
Uma fresadora de ponte é a mesma coisa que uma fresadora de pórtico?
Não exatamente. Embora ambas as máquinas utilizem uma estrutura de coluna dupla e sejam projetadas para usinar peças grandes, seus sistemas de movimentação são diferentes. Uma fresadora de ponte normalmente utiliza uma mesa móvel, enquanto uma fresadora de pórtico geralmente utiliza uma estrutura de pórtico móvel que se desloca sobre a peça de trabalho.
Qual máquina é melhor para usinar peças muito grandes?
Para peças extremamente grandes ou pesadas, uma fresadora de pórtico geralmente é a melhor opção. Como a peça permanece fixa na mesa, a máquina pode lidar com componentes de grandes dimensões com mais facilidade, sem precisar movimentá-la durante a usinagem.
As fresadoras de ponte são adequadas para usinagem pesada?
Sim. As fresadoras de ponte são conhecidas por sua alta rigidez e desempenho de corte estável, o que as torna adequadas para operações de fresagem pesada, especialmente em indústrias como a de fabricação de moldes e a produção de máquinas em geral.
As fresadoras de pórtico são mais caras do que as fresadoras de ponte?
Na maioria dos casos, as fresadoras de pórtico são mais caras porque normalmente possuem estruturas maiores, cursos mais longos e requisitos de instalação mais complexos. No entanto, elas também oferecem uma capacidade de usinagem maior.
Quais são os setores industriais que normalmente utilizam laminadores de ponte e laminadores de pórtico?
As fresadoras de ponte são comumente usadas na fabricação de moldes, na indústria automotiva e na produção de equipamentos mecânicos.
As fresadoras de pórtico são amplamente utilizadas em indústrias que exigem usinagem de componentes muito grandes, como aeroespacial, construção naval, energia eólica e fabricação de máquinas pesadas.
Tanto as fresadoras de ponte quanto as fresadoras de pórtico são soluções poderosas para usinagem de peças grandes e pesadas. Embora compartilhem algumas semelhanças em estrutura e capacidade, suas diferenças em design, capacidade de usinagem e requisitos de instalação tornam cada máquina mais adequada para aplicações específicas.
De modo geral, as fresadoras de ponte são ideais para peças grandes que ainda exigem alta rigidez e desempenho de corte estável, enquanto as fresadoras de pórtico são mais adequadas para componentes muito grandes ou superdimensionados, onde a peça precisa permanecer fixa durante a usinagem.
Não existe uma máquina "perfeita" em todos os sentidos — a escolha certa depende do tamanho da peça, dos requisitos de usinagem e do ambiente de produção.
Se você não tem certeza de qual solução se adequa ao seu projeto, trabalhar com um fabricante experiente de máquinas CNC pode ajudá-lo a selecionar o equipamento mais adequado às suas necessidades de produção.
