Moderno centros de usinagem vertical Os centros de usinagem vertical (VMCs) geralmente precisam de mais do que apenas um fuso potente e ferramentas de corte precisas para manter uma usinagem eficiente. O fluido de corte através do fuso (TSC) e os transportadores de cavacos são duas opções importantes que podem melhorar o desempenho da usinagem e simplificar a operação da máquina, mas servem a propósitos diferentes.

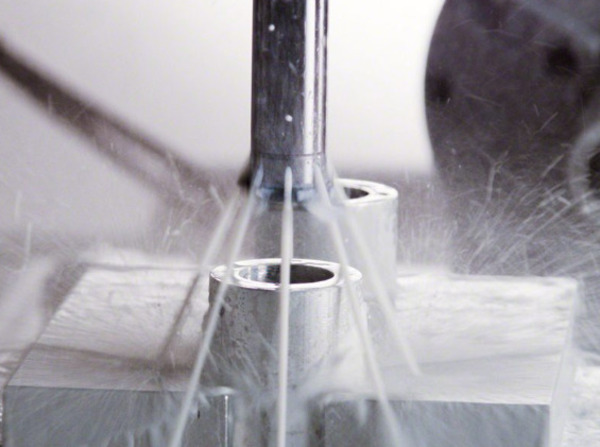

O sistema TSC fornece fluido refrigerante através do fuso e da ferramenta de corte diretamente para a zona de corte, ajudando a controlar o calor e a melhorar a evacuação de cavacos durante operações exigentes. Um transportador de cavacos, por sua vez, remove automaticamente os cavacos da área de trabalho da máquina e os transporta para um ponto de coleta.
Compreender como esses sistemas funcionam e quando são necessários pode ajudar os fabricantes a selecionar uma configuração de VMC que corresponda às suas aplicações de usinagem, volume de produção, materiais e requisitos de manutenção a longo prazo.
O sistema de refrigeração através do fuso (TSC, na sigla em inglês) é um sistema de distribuição de fluido de corte projetado para enviar o fluido através do fuso da máquina e, quando suportado pela ferramenta, diretamente através de passagens na ferramenta de corte. Em vez de depender apenas do fluido de corte pulverizado por bicos externos, o TSC aproxima o fluido de corte do ponto de corte.
Isso é particularmente útil na usinagem de furos profundos, cavidades ou detalhes complexos, onde o fornecimento convencional de fluido de corte pode não atingir a zona de corte de forma eficaz. O fluido de corte ajuda a reduzir o calor gerado durante o corte, além de auxiliar na remoção de cavacos de furos e áreas de usinagem estreitas.
O TSC é geralmente considerado para aplicações VMC que envolvem perfuração exigente, rosqueamento, usinagem de alta velocidade ou ambientes de produção onde o fornecimento consistente de fluido refrigerante é importante.
Os sistemas TSC podem variar dependendo da pressão do fluido de corte, da configuração da máquina e da aplicação de usinagem. Considerações comuns incluem:
A configuração adequada do TSC depende das ferramentas de corte, do material da peça, da profundidade de usinagem, da disposição do fuso e do fluxo de fluido de corte necessário.
Um sistema TSC típico consiste em vários componentes que trabalham em conjunto para fornecer fluido refrigerante filtrado do tanque para a ferramenta de corte.
Os principais componentes geralmente incluem:
A configuração exata pode variar entre os modelos e fabricantes de centros de usinagem vertical (VMC). Portanto, o TSC deve ser selecionado com base nas características da máquina. projeto do eixo e o sistema de ferramentas em uso.
O TSC pode ser valioso quando o fluido de corte externo não consegue atingir a área de corte de forma eficaz. Seu principal objetivo não é simplesmente fornecer mais fluido de corte, mas sim direcioná-lo para onde ele possa ter o maior efeito.
Um VMC pode se beneficiar do TSC quando:
Para os fabricantes, a decisão deve ser baseada nos requisitos reais de usinagem, em vez de tratar o TSC como um recurso necessário para todos os centros de usinagem vertical (VMC).
Vantagens | Desvantagens |
Fornece fluido refrigerante mais próximo da zona de corte. | Custo inicial da máquina mais elevado |
Auxilia na evacuação de cavacos em furos profundos | Requer ferramentas compatíveis |
Pode melhorar o gerenciamento de calor. | Os sistemas de bombeamento e filtragem requerem manutenção. |
Útil para aplicações de produção exigentes. | A limpeza do líquido de arrefecimento torna-se ainda mais importante. |
Pode suportar condições de usinagem consistentes. | Pode ser desnecessário para operações simples e de baixa demanda. |
A usinagem por compressão transversa (TSC) pode oferecer benefícios substanciais na aplicação correta, mas também aumenta os requisitos de equipamento, custo e manutenção. Por esse motivo, os fabricantes devem avaliar o tipo de usinagem que realizam antes de especificar o sistema.

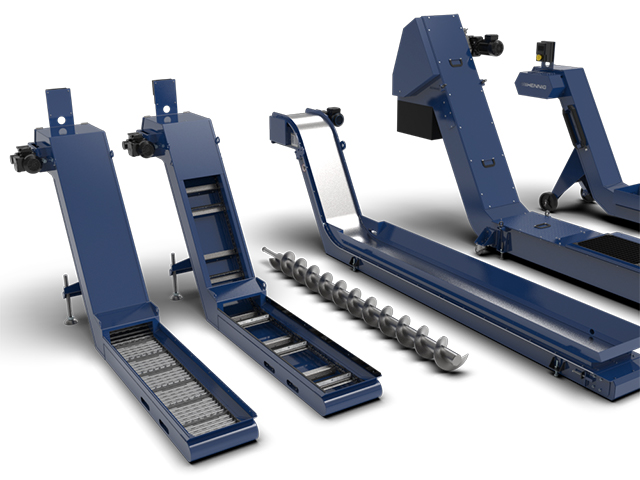

Um transportador de cavacos é um sistema automatizado que coleta e remove os cavacos gerados durante a usinagem CNC. Em um centro de usinagem vertical (VMC), as operações de corte podem produzir uma grande quantidade de cavacos metálicos, principalmente durante a produção em larga escala, cortes pesados e usinagem de materiais como aço, ferro fundido e alumínio. Se esses cavacos permanecerem dentro da máquina, podem interferir na peça de trabalho, nas ferramentas de corte, no fluxo de fluido de corte e na operação da máquina.
Um transportador de cavacos leva os cavacos da área de usinagem para um recipiente ou coletor externo. Isso reduz a necessidade de limpeza manual da máquina pelos operadores após ciclos frequentes de usinagem. Para usuários de centros de usinagem vertical (VMC), um transportador de cavacos pode, portanto, ser uma parte importante do gerenciamento eficiente de cavacos, especialmente quando a usinagem gera um volume contínuo ou elevado de cavacos.

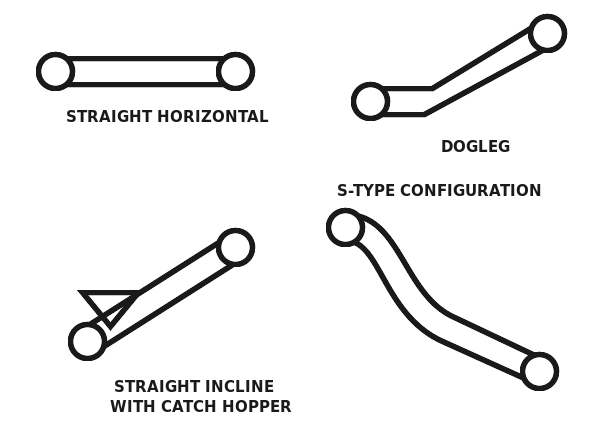

Existem diferentes modelos de transportadores de cavacos disponíveis para centros de usinagem vertical (VMCs), e cada tipo é adequado a diferentes características de cavacos e aplicações de usinagem.
O tipo de transportador mais adequado depende do material da peça, do formato do cavaco, do volume do cavaco, do uso de fluido de corte e do espaço disponível na máquina.
Embora os projetos variem, um transportador de cavacos típico consiste em vários componentes básicos que trabalham em conjunto para remover os cavacos da área de usinagem. Os principais componentes geralmente incluem:
O transportador é normalmente integrado ao centro de usinagem vertical (VMC), permitindo a remoção de cavacos sem que o operador precise interromper o processo de usinagem frequentemente para limpeza manual.
Um transportador de cavacos torna-se cada vez mais útil quando um centro de usinagem vertical (VMC) produz mais cavacos do que um operador consegue remover manualmente com facilidade. Essa decisão é particularmente relevante em ambientes de produção onde a máquina opera por longos períodos.
Um centro de usinagem vertical (VMC) pode se beneficiar de um transportador de cavacos quando:
Para usinagem de baixo volume ou aplicações que geram apenas pequenas quantidades de cavacos, um sistema manual ou mais simples de remoção de cavacos pode ser suficiente.
Vantagens | Desvantagens |
Remove automaticamente os chips do VMC. | Aumenta o custo inicial da máquina. |
Reduz a necessidade de limpeza manual. | Requer manutenção adicional. |
Útil para usinagem de alto volume | Ocupa espaço adicional para máquinas ou no chão. |
Ajuda a manter a área de usinagem mais limpa. | Componentes móveis podem sofrer desgaste com o tempo. |
Pode suportar ciclos de produção autônomos mais longos. | O tipo de transportador deve ser compatível com o material e o formato dos cavacos. |
Um transportador de cavacos pode melhorar a produtividade e a limpeza da máquina, mas não é um requisito obrigatório para todos os centros de usinagem vertical (VMC). A escolha certa depende do volume de cavacos, do material, do método de usinagem, do cronograma de produção e do nível de automação necessário.
Os transportadores de fluido refrigerante e de cavacos através do fuso podem melhorar o desempenho. Operação VMC, mas abordam desafios de usinagem diferentes. O TSC concentra-se principalmente no fornecimento de fluido de corte, no gerenciamento de calor e na evacuação de cavacos ao redor da ferramenta de corte, enquanto um transportador de cavacos concentra-se na remoção de cavacos acumulados na máquina.
Compreender essas diferenças facilita determinar se um VMC precisa de um sistema, do outro ou de ambos.
Os dois sistemas possuem projetos significativamente diferentes porque desempenham funções distintas.

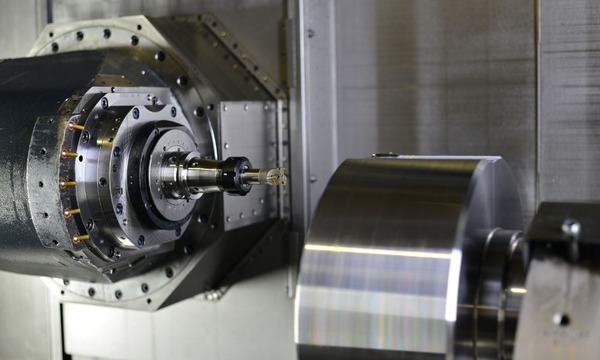

Um sistema TSC é integrado ao sistema de refrigeração e ao sistema do fuso. Normalmente, inclui uma bomba de refrigeração, sistema de filtragem, linhas de refrigeração, união rotativa e uma passagem no fuso que permite que o fluido de refrigeração alcance ferramentas de corte compatíveis.
Um transportador de cavacos é essencialmente um sistema mecânico de manuseio de cavacos. Dependendo do seu projeto, pode utilizar uma correia articulada, um raspador, um mecanismo magnético ou um parafuso para transportar os cavacos para longe da área de usinagem.
Portanto, o TSC está intimamente associado ao fuso, às ferramentas e ao sistema de refrigeração, enquanto o transportador de cavacos está associado principalmente à estrutura da máquina, à área de coleta de cavacos e ao sistema de manuseio de resíduos.
A diferença mais importante reside na finalidade para a qual cada sistema foi projetado.
Fator | Refrigeração através do fuso | Transportador de cavacos |
Objetivo principal | Fornece fluido refrigerante através do fuso/ferramenta. | Remove as lascas da máquina |
Foco principal | Resfriamento, lubrificação e evacuação de cavacos | Coleta e transporte de chips |
Trabalha diretamente com | Eixo, sistema de refrigeração e ferramentas | Sistema de coleta de cavacos e encapsulamento de máquinas |
Particularmente útil para | Furos profundos, cortes exigentes, acesso difícil ao líquido refrigerante | Altos volumes de chips e produção prolongada |
Benefício para o operador | Ajuda a manter as condições de corte. | Reduz a remoção manual de cavacos. |
Portanto, esses sistemas não são substitutos diretos uns dos outros. Um centro de usinagem vertical (VMC) pode usar um sistema de transporte de cavacos (TSC) sem um transportador de cavacos, um transportador de cavacos sem TSC ou ambos, dependendo da aplicação de usinagem.
A compatibilidade é um fator importante a ser considerado antes de adicionar qualquer um dos sistemas a um centro de usinagem vertical (VMC). Para o sistema de refrigeração por compressão (TSC), o fuso da máquina deve suportar o sistema de distribuição de fluido refrigerante necessário, enquanto as ferramentas devem possuir passagens internas para o fluido refrigerante quando este for projetado para passar através da ferramenta. A bomba de fluido refrigerante, o sistema de filtragem, a pressão e o controle da máquina também devem ser compatíveis com a aplicação pretendida.
Para transportadores de cavacos, a compatibilidade depende do projeto físico do centro de usinagem vertical (VMC), da disposição da saída de cavacos, do espaço disponível e do tipo de cavacos produzidos durante a usinagem.
Portanto, os fabricantes devem verificar a configuração da máquina antes de selecionar qualquer um dos sistemas, em vez de presumir que todos os acessórios serão compatíveis com todos os centros de usinagem vertical.
O custo dos transportadores de cavacos e de armazenamento de cavacos varia de acordo com suas especificações, capacidade, requisitos de pressão, construção e integração com a máquina. Os transportadores de cavacos podem aumentar o custo da máquina, pois podem exigir uma bomba de alta pressão dedicada, filtragem, união rotativa, tubulação e arranjos de fuso/ferramentas compatíveis.
Um transportador de cavacos também aumenta o custo devido ao seu mecanismo de transporte, motor de acionamento, sistema de controle e integração com o sistema de coleta de cavacos e fluido refrigerante da máquina.
Em vez de comparar apenas o preço, os fabricantes devem considerar o problema de usinagem que cada sistema resolve. Um recurso adicional pode agregar valor quando reduz o tempo de inatividade, a limpeza manual, os problemas com ferramentas ou as interrupções na produção.

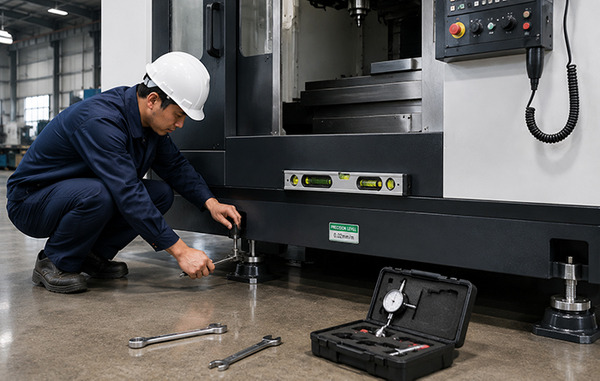

A instalação do TSC está intimamente ligada ao fuso e ao circuito de refrigeração do VMC. Como o fluido refrigerante precisa circular pelo fuso, a instalação e a integração devem ser perfeitamente compatíveis com a configuração do fuso da máquina.
Geralmente, um transportador de cavacos é instalado ao redor da área de descarga de cavacos da máquina e requer espaço físico adequado e conexões elétricas/de controle.
Portanto, ambos os sistemas são mais fáceis de especificar como parte da configuração original do VMC. A adaptação pode ser possível em alguns casos, mas a viabilidade depende do projeto da máquina e do espaço disponível.

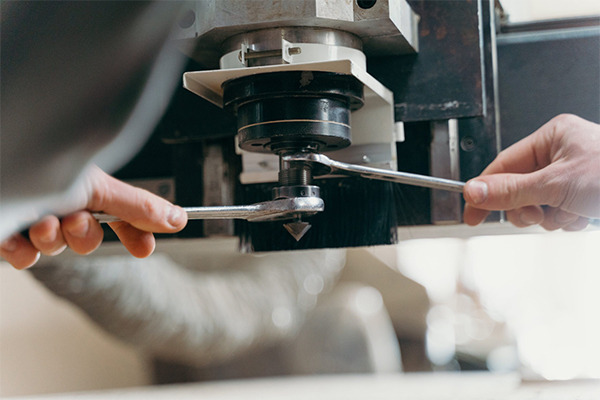

Os requisitos de manutenção também são diferentes. O TSC exige atenção à limpeza do fluido refrigerante, filtros, bombas, vedações e outros componentes do sistema de distribuição do fluido refrigerante. Fluido refrigerante contaminado ou filtragem obstruída podem afetar o desempenho do sistema.
Os transportadores de cavacos exigem inspeção do mecanismo de transporte, componentes de acionamento, rolamentos ou peças móveis e áreas de acúmulo de cavacos. O transportador também deve ser verificado regularmente quanto a desgaste excessivo ou obstrução.
Em ambos os casos, a manutenção de rotina pode ajudar a evitar paradas desnecessárias e manter o funcionamento consistente da máquina.
Não existe um requisito universal para todas as máquinas virtuais de controle (VMC). A configuração adequada depende do que se espera que a máquina produza, da frequência de operação e do tipo de processamento. processos de usinagem Funciona.
Comece examinando as operações de usinagem em si. Se o centro de usinagem vertical (VMC) realiza com frequência furação profunda, rosqueamento, corte em alta velocidade ou operações em que o fluido de corte externo não consegue atingir a zona de corte de forma eficaz, o sistema de refrigeração por compressão térmica (TSC) pode ser útil.
Se a máquina produzir uma grande quantidade de cavacos durante a fresagem e operar em ciclos de produção longos, um transportador de cavacos pode ser mais vantajoso. Para ambientes de produção exigentes, o uso de ambos os sistemas pode oferecer vantagens: o TSC auxilia no controle do fornecimento de fluido de corte e das condições de corte, enquanto o transportador lida com os cavacos acumulados.
O material da peça influencia tanto as necessidades de fluido de corte quanto o gerenciamento de cavacos. Materiais que geram calor significativo durante o corte podem se beneficiar de um fornecimento eficiente de fluido de corte. Materiais que produzem grandes quantidades de cavacos podem exigir um sistema automatizado de remoção de cavacos.
Por exemplo, um centro de usinagem vertical (VMC) usado para remoção de metais pesados pode exigir um manuseio de cavacos mais eficiente do que uma máquina que realiza usinagem leve ocasionalmente.
O volume de produção é outro fator importante. Para usinagem de baixo volume ou ocasional, a remoção manual de cavacos e o uso de fluido de corte convencional podem ser suficientes.
No entanto, para produção contínua ou em grande volume, a automação torna-se mais valiosa. O TSC pode fornecer um fornecimento consistente de fluido refrigerante durante ciclos exigentes, enquanto um transportador de cavacos pode reduzir a necessidade de limpeza manual frequente.
Antes de escolher qualquer uma das opções, os fabricantes devem considerar a manutenção contínua. O sistema TSC exige gerenciamento adequado do fluido refrigerante, filtragem e inspeção de sua bomba e componentes de distribuição. Os transportadores de cavacos exigem limpeza e inspeção dos componentes móveis.
O objetivo deve ser selecionar um sistema que a equipe de manutenção possa operar e reparar adequadamente durante toda a vida útil da máquina.
O orçamento deve ser considerado juntamente com os benefícios esperados em termos de produção. Um sistema TSC pode ser difícil de justificar para usinagem simples, onde o fluido de corte convencional já atinge a área de corte de forma eficaz. Da mesma forma, um transportador de cavacos pode não oferecer valor significativo se a máquina produzir muito poucos cavacos.
No entanto, para aplicações de alta produção, a menor intervenção manual, a maior consistência do processo e a redução do tempo de inatividade podem fazer com que esses acessórios valham a pena ao longo da vida útil da máquina.
A melhor abordagem é comparar o investimento adicional com os requisitos específicos de produtividade e manutenção do centro de usinagem vertical (VMC), em vez de selecionar um acessório com base apenas no preço.
P: Qual é a principal diferença entre refrigeração através do fuso e um transportador de cavacos?
A: O sistema de refrigeração por fuso leva o fluido refrigerante através do fuso e da ferramenta de corte até a área de usinagem, auxiliando no resfriamento e na evacuação de cavacos. Já o transportador de cavacos remove os cavacos da área de trabalho do centro de usinagem vertical (VMC) e os transfere para um ponto de coleta. Eles desempenham funções diferentes e podem ser usados em conjunto.
P: Quando uma usinagem vertical de eixo-árvore (VMC) precisa de refrigeração através do eixo?
A: Um centro de usinagem vertical (VMC) pode se beneficiar da refrigeração através do fuso ao realizar furação profunda, rosqueamento, usinagem de alta velocidade ou outras operações em que o fluido de corte precisa atingir a zona de corte diretamente. Isso também pode ajudar a controlar o calor e melhorar a evacuação de cavacos em áreas de corte profundas ou fechadas.
P: Quando um transportador de cavacos é útil para um centro de usinagem vertical?
A: Um transportador de cavacos é particularmente útil quando um centro de usinagem vertical (VMC) produz uma grande quantidade de cavacos durante a produção contínua ou em alto volume. Ele move automaticamente os cavacos para fora da máquina, reduzindo a necessidade de limpeza manual frequente e ajudando a manter uma área de trabalho mais organizada.
P: É possível usar simultaneamente um sistema de refrigeração através do fuso e um transportador de cavacos?
R: Sim. Esses sistemas são complementares porque atendem a diferentes requisitos de usinagem. O sistema de refrigeração através do fuso leva o fluido refrigerante até a área de corte, enquanto o transportador de cavacos remove os cavacos da máquina. O uso de ambos pode ser prático para aplicações de produção exigentes.
P: Todas as máquinas VMC requerem um transportador de cavacos e refrigeração através do fuso?
R: Não. A necessidade depende da aplicação de usinagem. Um centro de usinagem vertical (VMC) usado para usinagem leve ou pequenos lotes de produção pode não precisar dessas opções, enquanto máquinas usadas para operações de furos profundos, alta produção de cavacos ou manufatura contínua podem se beneficiar delas.
P: Quais fatores devem ser considerados antes de escolher essas opções de VMC?
A: Considere o tipo de operações de usinagem, o material da peça, o volume de cavacos, a quantidade de produção, os requisitos de ferramentas, a compatibilidade da máquina, as necessidades de manutenção e o orçamento disponível. A avaliação desses fatores ajuda a determinar se a refrigeração através do fuso, um transportador de cavacos ou ambos são adequados para um determinado centro de usinagem vertical (VMC).
A escolha entre refrigeração através do fuso e um transportador de cavacos depende da adequação da configuração da máquina às suas necessidades reais de usinagem. A refrigeração através do fuso pode ser valiosa para operações onde a distribuição eficiente do fluido de corte e a evacuação de cavacos são importantes, enquanto um transportador de cavacos pode auxiliar no gerenciamento de cavacos durante usinagem contínua ou de alto volume. Em algumas aplicações, o uso de ambos pode proporcionar uma configuração de usinagem mais completa.
