A usinagem é um dos processos de fabricação mais importantes na engenharia mecânica, utilizada para produzir componentes precisos através da remoção de material indesejado de uma peça. Ela desempenha um papel fundamental em indústrias como a automotiva, aeroespacial, médica, da construção civil e de máquinas industriais. Diferentes métodos de usinagem, incluindo torneamento, fresamento, furação, retificação e usinagem CNC, são selecionados de acordo com o material, o projeto do componente e a precisão exigida.
A usinagem moderna combina ferramentas de corte avançadas, sistemas de controle computadorizados e parâmetros de usinagem precisos para alcançar resultados consistentes. Compreender o processo de usinagem ajuda os engenheiros a selecionar os métodos adequados, melhorar a eficiência da produção, manter a precisão dimensional e obter o acabamento superficial desejado.
A usinagem é um processo de fabricação no qual o material indesejado é removido de uma peça para obter a forma, as dimensões e o acabamento superficial desejados. A peça pode ser feita de materiais como alumínio, aço, aço inoxidável, titânio e plásticos de engenharia. Durante a usinagem, uma ferramenta de corte remove material na forma de cavacos enquanto a ferramenta e a peça se movem em relação uma à outra.
Em engenharia mecânica, a usinagem é amplamente utilizada para fabricar componentes de precisão que exigem dimensões e tolerâncias específicas. As operações de usinagem mais comuns incluem torneamento, fresagem, furação, mandrilamento, retificação e rosqueamento. Dependendo da aplicação, a usinagem pode ser realizada utilizando máquinas convencionais ou equipamentos CNC (controle computadorizado).
Os processos de usinagem podem ser classificados em três categorias principais: usinagem convencional, usinagem abrasiva e usinagem não convencional. Cada categoria utiliza um mecanismo diferente de remoção de material e é selecionada de acordo com o material da peça, a precisão exigida, o acabamento superficial, a geometria do componente e os requisitos de produção.
Os processos de usinagem convencionais removem material por meio do contato mecânico direto entre uma superfície e outra. ferramenta de corte e a peça de trabalho. Esses métodos são amplamente utilizados na engenharia mecânica porque são adequados para a produção de uma ampla gama de componentes com diferentes formatos e dimensões.
Virando

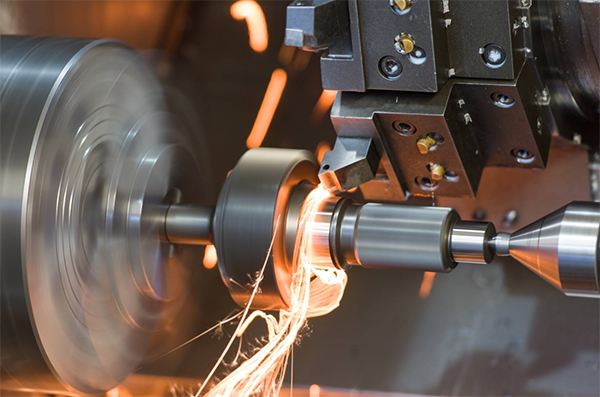

Torneamento é um processo de usinagem no qual a peça gira enquanto uma ferramenta de corte se move ao longo ou transversalmente à sua superfície. É utilizado principalmente para produzir componentes cilíndricos, cônicos e roscados. Aplicações comuns incluem eixos, pinos, buchas, parafusos e outras peças rotativas.
Moagem

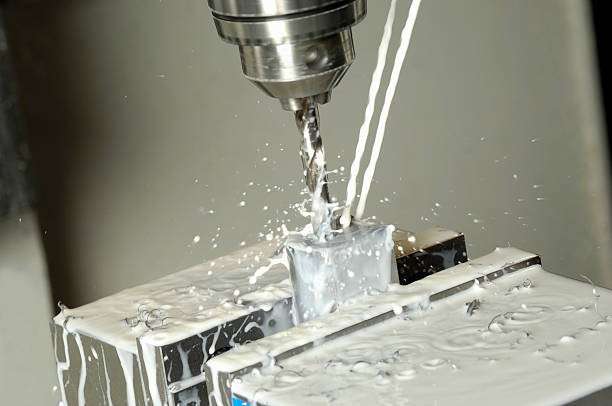

A fresagem utiliza uma ferramenta de corte rotativa com múltiplos pontos de contato para remover material de uma peça de trabalho estacionária ou em movimento. Ela pode produzir superfícies planas, ranhuras, cavidades, sulcos, contornos e perfis complexos. máquinas de fresagem CNC São comumente utilizadas quando se exigem alta precisão e repetibilidade.
Perfuração
A furação cria furos redondos em uma peça de trabalho usando uma broca rotativa. É uma das operações de usinagem mais comuns e geralmente é usada como etapa inicial antes de processos como mandrilamento, rosqueamento ou alargamento.
Tedioso
O alargamento de furos aumenta ou melhora a precisão de um furo existente. Uma ferramenta de corte de ponto único remove uma quantidade controlada de material da superfície interna do furo. É comumente utilizada quando se exige maior precisão dimensional e alinhamento.
Moldando
O torneamento remove material utilizando uma ferramenta de corte com movimento alternativo que se desloca para frente e para trás sobre a peça de trabalho. É utilizado principalmente para produzir superfícies planas, ranhuras e perfis angulares, particularmente em aplicações de usinagem especializadas ou de baixo volume.
A usinagem abrasiva remove material utilizando partículas abrasivas duras em vez de arestas de corte convencionais. Esses processos são particularmente úteis quando se exige alta precisão dimensional, acabamento superficial fino ou usinagem de materiais duros.
Moagem

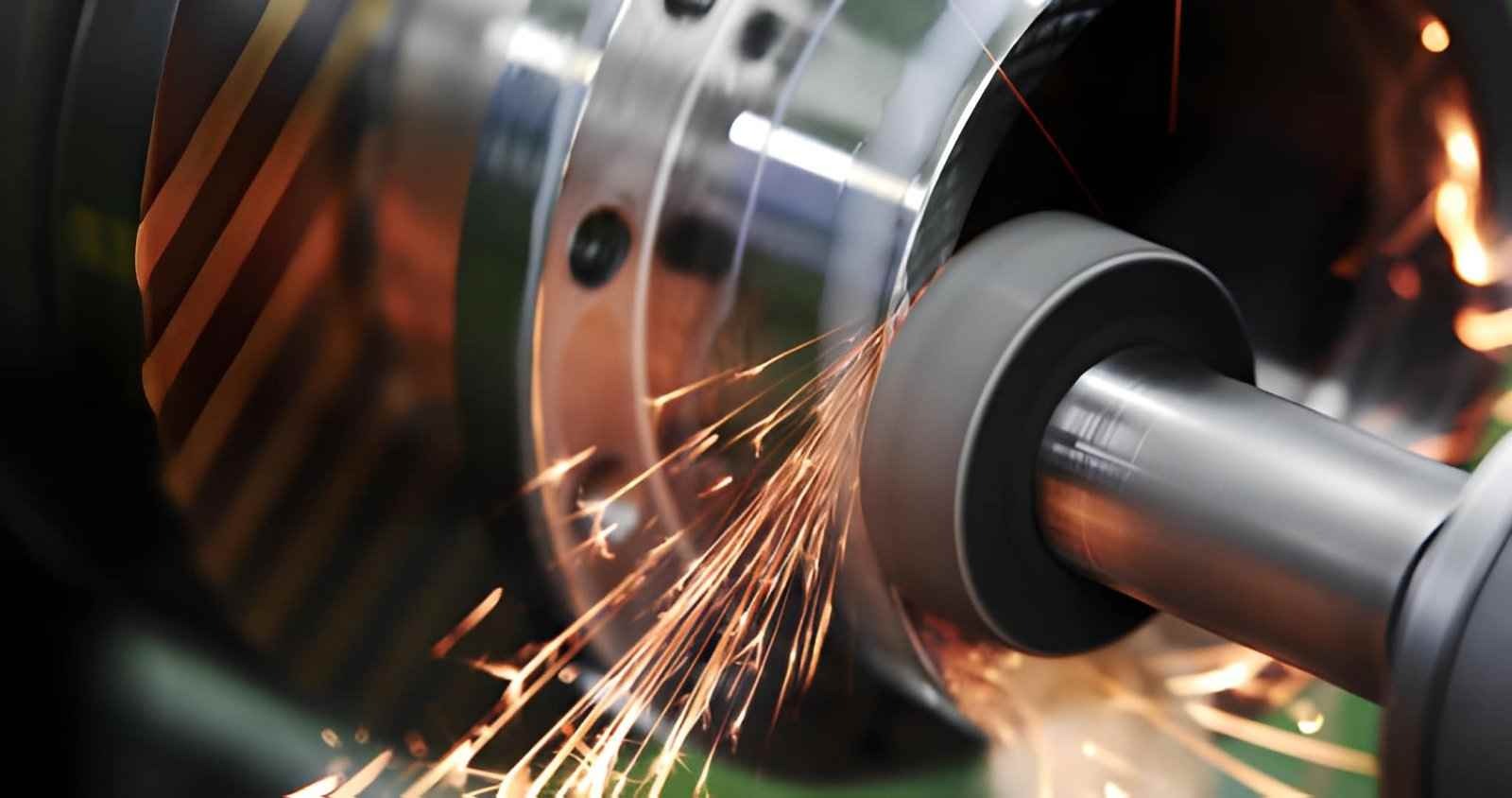

A retificação utiliza uma roda abrasiva rotativa para remover pequenas quantidades de material de uma peça. Ela permite alcançar alta precisão dimensional e um excelente acabamento superficial. A retificação é comumente utilizada em aços temperados, componentes de precisão, eixos, engrenagens e superfícies de ferramentas.
Afiando
O brunimento é um processo de acabamento de precisão que utiliza pedras abrasivas para melhorar a geometria e o acabamento superficial de um furo ou superfície cilíndrica existente. É frequentemente utilizado em cilindros de motores, componentes hidráulicos e furos de precisão.
Voltas
O lapidação é um processo de acabamento de ultraprecisão no qual partículas abrasivas finas são utilizadas entre uma peça de trabalho e uma superfície de lapidação. Produz superfícies extremamente lisas e planas e é comumente aplicado a componentes de precisão, vedações, medidores, peças ópticas e superfícies de contato.
Os processos de usinagem não tradicionais removem material utilizando mecanismos diferentes do corte mecânico convencional. Dependendo do processo, o material pode ser removido por meio de energia elétrica, reações químicas, energia térmica, vibração ultrassônica ou fluido de alta pressão.
EDM (usinagem por descarga elétrica)
A eletroerosão remove material condutor de eletricidade por meio de faíscas elétricas controladas entre um eletrodo e a peça de trabalho. Como não há contato direto, a eletroerosão é adequada para materiais duros e formatos complexos. É comumente utilizada para moldes, matrizes, cavidades e pequenas peças de precisão.
ECM (Usinagem Eletroquímica)
A usinagem eletroquímica (ECM) remove material por meio de uma reação eletroquímica controlada entre a peça de trabalho e um eletrólito. O processo não envolve contato direto entre a ferramenta e a peça, reduzindo as tensões mecânicas e o desgaste da ferramenta. A ECM é útil para usinar formas complexas e materiais eletricamente condutores de difícil corte.
Usinagem por feixe de laser
A usinagem por feixe de laser utiliza um feixe de laser altamente concentrado para fundir ou vaporizar material em uma área localizada. Ela permite a produção de pequenos furos, perfis complexos e cortes precisos com força mecânica limitada. O processo é utilizado em metais e outros materiais em aplicações que exigem detalhes finos.
A escolha entre eles depende das propriedades do material, da geometria do componente, da precisão, dos requisitos de acabamento superficial e do volume de produção.
Fator de comparação | Usinagem convencional | Usinagem não tradicional |
Princípio de usinagem | O material é removido por meio de corte mecânico utilizando uma ferramenta de corte. | O material é removido utilizando energia elétrica, química, térmica, ultrassônica ou à base de fluidos. |
Contato entre ferramenta e peça de trabalho | Geralmente requer contato físico direto entre a ferramenta de corte e a peça de trabalho. | Alguns processos, como EDM, ECM e usinagem a laser, não requerem contato mecânico direto. |
Adequação do material | Adequado para muitos metais, plásticos e materiais de engenharia comuns. | Particularmente útil para materiais duros, quebradiços, resistentes ao calor ou difíceis de usinar. |
Precisão | Pode proporcionar alta precisão, dependendo da máquina, das ferramentas e do processo. | Frequentemente capaz de produzir detalhes muito precisos e complexos. |
Acabamento da superfície | O acabamento superficial varia de acordo com a operação de usinagem e os parâmetros de corte. | Pode proporcionar acabamentos de superfície de bons a excelentes, embora por vezes possa ser necessário um acabamento adicional. |
Aplicações de Produção | Amplamente utilizado na fabricação em geral, reparos, prototipagem e produção em larga escala. | Comumente utilizado para geometrias complexas, materiais duros, microcaracterísticas, moldes, matrizes e componentes especializados. |
Exemplos | Torneamento, fresagem, furação, mandrilamento, aplainamento, brochamento e alargamento. | EDM, ECM, usinagem por feixe de laser, usinagem ultrassônica e usinagem por jato de água. |
As ferramentas de usinagem são selecionadas de acordo com a operação de usinagem, o material da peça, a precisão exigida, as condições de corte e o acabamento superficial desejado. A ferramenta de corte deve possuir dureza, tenacidade, resistência ao desgaste e estabilidade térmica suficientes para remover o material de forma eficiente, sem desgaste excessivo ou falhas.

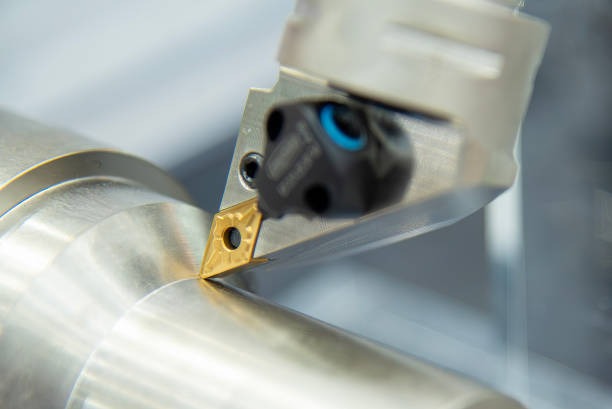

Ferramentas de corte de ponto único
As ferramentas de corte de ponto único possuem uma aresta de corte principal e são comumente usadas em operações como torneamento, furação, aplainamento e usinagem. A ferramenta remove material à medida que se move em relação à peça de trabalho, seja em rotação ou em repouso.
Ferramentas de corte multiponto
As ferramentas de corte multiponto possuem várias arestas de corte que removem material simultaneamente ou sucessivamente. Fresas, brocas, alargadores e brochas são exemplos comuns. Elas removem material de forma eficiente e são amplamente utilizadas na usinagem de produção.
Ferramentas abrasivas
As ferramentas abrasivas removem material através da ação de partículas abrasivas duras. Rebolos, pedras de brunimento e pastas de lapidação são exemplos comuns. Elas são usadas principalmente para acabamento de precisão, correção dimensional e usinagem de materiais duros.
HSS
O aço rápido (HSS) é um material resistente para ferramentas que mantém sua dureza em altas temperaturas. As ferramentas de HSS são comumente usadas para furar, rosquear, fresar, alargar e outras aplicações de corte de uso geral.
Carboneto
As ferramentas de metal duro oferecem maior dureza, resistência ao desgaste e dureza a quente do que as de aço rápido (HSS). Elas são amplamente utilizadas para usinagem de alta velocidade de materiais como aço, ferro fundido, aço inoxidável e alumínio.
Cerâmica
As ferramentas de corte cerâmicas oferecem excelente dureza e resistência a altas temperaturas, permitindo operação em altas velocidades de corte. Elas são utilizadas principalmente para usinagem de materiais duros e em certas operações de acabamento de alta velocidade.
CBN
O nitreto cúbico de boro (CBN) é um material extremamente duro para ferramentas de corte, usado principalmente para aços temperados, ferros fundidos e outros materiais de difícil usinagem. Ele proporciona boa resistência ao desgaste e estabilidade dimensional durante a usinagem de precisão.
Os parâmetros de usinagem determinam como uma ferramenta de corte interage com a peça de trabalho. A seleção adequada desses parâmetros afeta a taxa de remoção de material, a vida útil da ferramenta, o acabamento superficial, a precisão dimensional, o consumo de energia e a eficiência geral da usinagem.
A velocidade de corte é a velocidade relativa com que a aresta de corte se move sobre a superfície da peça. Geralmente é expressa em metros por minuto (m/min). A velocidade de corte adequada depende do material da peça, do material da ferramenta, do diâmetro da ferramenta e da operação de usinagem.
A taxa de avanço descreve a rapidez com que a ferramenta de corte ou a peça de trabalho avança durante a usinagem. Geralmente é expressa em mm/min ou, dependendo da operação, em mm/revolução. Uma taxa de avanço adequada ajuda a equilibrar a produtividade, a vida útil da ferramenta, as forças de corte e o acabamento superficial.
A profundidade de corte é a espessura do material removido durante uma única passada de usinagem. Uma maior profundidade de corte geralmente aumenta a remoção de material, mas também aumenta as forças de corte e a potência necessária. Operações de desbaste normalmente utilizam maiores profundidades de corte, enquanto operações de acabamento utilizam valores menores.
A velocidade do fuso é a velocidade de rotação do fuso ou da peça de trabalho, normalmente medida em rotações por minuto (RPM). Ela afeta a velocidade de corte, a geração de calor, o desgaste da ferramenta e o acabamento superficial. A velocidade correta do fuso depende de fatores como o diâmetro da ferramenta e o material da peça de trabalho.

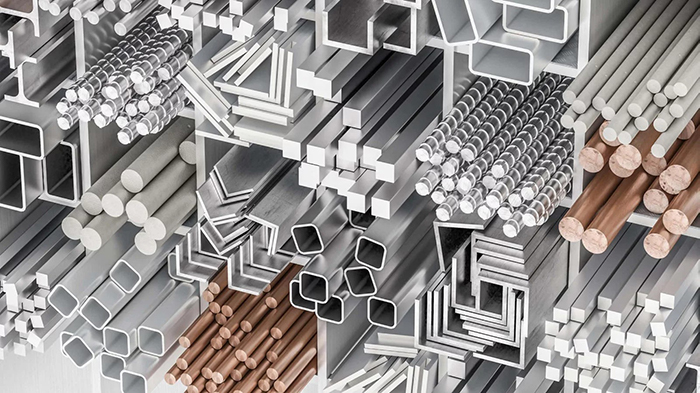

Diferentes materiais de engenharia exigem diferentes ferramentas de corte, parâmetros de usinagem e estratégias de refrigeração. A dureza, a resistência, a condutividade térmica, a ductilidade e o comportamento de endurecimento por deformação do material influenciam o desempenho da usinagem.
O alumínio é leve, relativamente fácil de usinar e possui boa condutividade térmica. É comumente usinado para componentes aeroespaciais, peças automotivas, carcaças, suportes e invólucros eletrônicos. Ferramentas afiadas e condições de corte adequadas ajudam a evitar a formação de rebarba e a obter um bom acabamento superficial.
O aço é um dos materiais de engenharia mais amplamente usinados. Sua usinabilidade varia de acordo com seu teor de carbono, elementos de liga e dureza. Torneamento, fresagem, furação e retificação são comumente usados para fabricar eixos, engrenagens, componentes de máquinas e peças estruturais.
O aço inoxidável oferece excelente resistência à corrosão, mas pode ser mais difícil de usinar do que os aços convencionais. Algumas classes tendem a sofrer endurecimento por deformação durante a usinagem. Velocidades de corte adequadas, ferramentas afiadas, rigidez suficiente e aplicação eficaz de fluido de corte ajudam a controlar o calor e o desgaste da ferramenta.
O titânio combina alta resistência com baixa densidade e excelente resistência à corrosão, tornando-o valioso em aplicações aeroespaciais e médicas. No entanto, sua baixa condutividade térmica e alta resistência podem levar a um acúmulo significativo de calor na zona de corte. A seleção cuidadosa da ferramenta, os parâmetros de corte controlados e o uso eficaz de fluido de corte são importantes na usinagem de titânio.
O aço temperado possui alta dureza e resistência ao desgaste, o que torna a usinagem convencional mais desafiadora. Processos como carboneto, CBN, retificação e outros adequados podem ser utilizados, dependendo da dureza e da precisão exigida. Componentes temperados são comumente encontrados em matrizes, moldes, engrenagens, rolamentos e peças de máquinas resistentes ao desgaste.
Plásticos de engenharia como PEEK, náilon, PTFE e Delrin podem ser usinados por meio de fresagem, torneamento, furação e outras operações. Sua baixa condutividade térmica e rigidez relativamente baixa exigem um controle cuidadoso das condições de corte para evitar fusão, deformação, formação de rebarbas ou imprecisões dimensionais.
A usinagem é amplamente utilizada na engenharia mecânica para fabricar componentes de precisão com dimensões, tolerâncias e acabamentos superficiais específicos. Diferentes indústrias selecionam os processos de usinagem de acordo com o material, a geometria do componente, o volume de produção e a precisão exigida. Fresamento CNC, torneamento, retificação, furação e outros métodos de usinagem são comumente usados para produzir componentes tanto simples quanto altamente complexos.

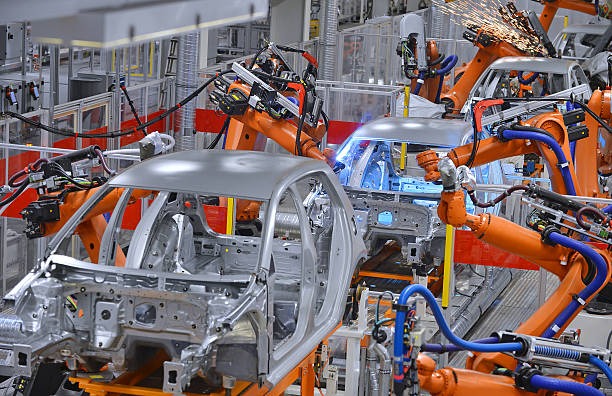

A usinagem desempenha um papel importante na fabricação de componentes automotivos, como peças de motor, eixos, engrenagens, componentes de freio, peças de transmissão e componentes de suspensão. A usinagem CNC permite que os fabricantes mantenham dimensões e tolerâncias consistentes em grandes volumes de produção.
A indústria aeroespacial utiliza usinagem para fabricar componentes como peças de turbinas, componentes de motores, peças de trens de pouso, componentes estruturais e acessórios de aeronaves. Materiais como alumínio, titânio e ligas de alta resistência são comumente usinados.
A usinagem é utilizada para produzir componentes médicos, como instrumentos cirúrgicos, implantes ortopédicos, componentes odontológicos e peças para equipamentos médicos. A usinagem CNC pode trabalhar com materiais como titânio, aço inoxidável, ligas de cobalto-cromo e plásticos de engenharia.
A usinagem é essencial para a produção de moldes, matrizes, cavidades, núcleos e ferramentas de precisão utilizadas na fabricação. Fresagem CNC, eletroerosão (EDM), retificação e outros processos de precisão podem criar cavidades complexas e superfícies detalhadas.
Os fabricantes de máquinas industriais utilizam usinagem para produzir eixos, carcaças, engrenagens, suportes, flanges, rolos, rolamentos e outros componentes de máquinas. Os processos de usinagem convencionais e CNC podem ser selecionados com base no tamanho do componente, no material, na precisão necessária e nos requisitos de produção.
Problema de usinagem | Causas comuns | Possíveis soluções |
Desgaste da ferramenta | Velocidade de corte excessiva, taxa de avanço incorreta, temperatura de corte elevada, material da ferramenta inadequado ou usinagem prolongada. | Selecione a ferramenta de corte apropriada, otimize a velocidade de corte e a taxa de avanço, utilize um fluido de corte adequado e substitua as ferramentas desgastadas nos intervalos apropriados. |
Ruído e vibração | Fixação inadequada da peça, projeção excessiva da ferramenta, baixa rigidez da máquina, parâmetros de corte incorretos ou configuração instável. | Melhore a fixação da peça, reduza a projeção da ferramenta, aumente a rigidez do conjunto, selecione parâmetros de corte adequados e utilize uma geometria de ferramenta mais apropriada. |
Acabamento superficial ruim | Ferramenta de corte desgastada, taxa de avanço excessiva, vibração, velocidade de corte incorreta ou folga de acabamento insuficiente. | Utilize uma ferramenta afiada e adequada, otimize o avanço e a velocidade, reduza a vibração, execute um passe de acabamento apropriado e mantenha um fluxo adequado de fluido de corte. |
Imprecisão dimensional | Deflexão da ferramenta, expansão térmica, desalinhamento da máquina, desgaste da ferramenta, offsets incorretos ou fixação instável da peça. | Verificar a calibração da máquina, conferir os offsets da ferramenta, melhorar a fixação da peça, compensar o desgaste da ferramenta, controlar a temperatura e inspecionar as dimensões durante a usinagem. |
Calor excessivo | Velocidade de corte excessiva, forças de corte elevadas, refrigeração inadequada, ferramentas cegas ou má evacuação de cavacos. | Reduza a velocidade de corte quando apropriado, use ferramentas afiadas, melhore a aplicação do fluido de corte, otimize o avanço e a profundidade de corte e assegure a remoção eficiente dos cavacos. |
1.O que é usinagem em engenharia mecânica?
A usinagem é um processo de fabricação no qual o material indesejado é removido de uma peça para produzir a forma, as dimensões e o acabamento superficial desejados. Os métodos de usinagem mais comuns incluem torneamento, fresagem, furação, retificação e mandrilamento.
2.Qual a diferença entre usinagem convencional e não convencional?
A usinagem convencional geralmente remove material por meio do contato mecânico direto entre uma ferramenta de corte e a peça de trabalho. A usinagem não tradicional utiliza outras formas de energia, como energia elétrica, térmica, química, ultrassônica ou de fluidos de alta pressão, para remover material.
3.Quais são as operações de usinagem mais comuns?
As operações de usinagem mais comuns incluem torneamento, fresagem, furação, mandrilamento, retificação, alargamento, brochamento e aplainamento. A operação apropriada depende da geometria, do material, da precisão e do acabamento superficial necessários para a peça.
4.Quais são os principais parâmetros de usinagem?
Os principais parâmetros de usinagem incluem velocidade de corte, taxa de avanço, profundidade de corte, velocidade do fuso e taxa de remoção de material. A seleção adequada desses parâmetros afeta a produtividade, a vida útil da ferramenta, o acabamento superficial, as forças de corte e a precisão dimensional.
5.Qual o processo de usinagem mais adequado para componentes de alta precisão?
Não existe um único processo ideal para todos os componentes de alta precisão. Retificação, brunimento, lapidação, usinagem CNC e certos processos não tradicionais podem proporcionar alta precisão, dependendo do material, da geometria, da tolerância e do acabamento superficial exigido.
6.Que materiais podem ser usinados?
A usinagem pode ser realizada em uma ampla gama de materiais, incluindo alumínio, aço, aço inoxidável, titânio, aço temperado, ferro fundido, plásticos de engenharia e diversas ligas. A seleção da ferramenta e os parâmetros de usinagem devem ser ajustados de acordo com as propriedades do material.
A usinagem é um processo fundamental na engenharia mecânica que permite a produção de componentes precisos, funcionais e complexos. Desde operações convencionais como torneamento, fresagem e furação até processos avançados de usinagem CNC, abrasiva e não tradicionais, cada método de usinagem possui aplicações e vantagens específicas.
