Cada reconfiguração em uma peça complexa custa tempo, precisão e margem que você não recupera. Se sua oficina ainda precisa de três ou quatro dispositivos de fixação para usinar cada face de uma peça, você já sente o impacto — ciclos mais longos, maior probabilidade de desalinhamento e prazos atrasados.
Um centro de usinagem de 5 eixos foi projetado para resolver esse problema: uma única configuração, maior consistência e menos retrabalho. Mas nem toda máquina de 5 eixos é adequada para todas as oficinas — escolha a arquitetura errada e você estará pagando por recursos que nunca usará ou ainda assim terá dificuldades para produzir as peças que realmente importam.
Seis fatores determinam se um centro de usinagem de 5 eixos justifica o investimento na sua fábrica:
É aqui que se encontra a maior parte da nossa linha de produtos — edifícios com pórtico fixo, coluna móvel e coluna dupla, em torno de uma estrutura de ponte que atravessa a peça em vez de se assentar sobre ela.
Ideal para: Peças grandes ou pesadas — bases de moldes grandes, peças estruturais, carcaças grandes — qualquer coisa grande ou pesada demais para girar em uma mesa rotativa.
A desvantagem reside no espaço ocupado e no custo: você paga por uma máquina e instalação maiores, independentemente de todos os trabalhos exigirem essa capacidade. Se suas peças estiverem no limite de uma mesa padrão, nossa solução é a ideal. centros de usinagem do tipo pórtico são por onde começar a procurar.
Em vez de mover uma ponte ao redor da peça, nosso centros de usinagem com mesa giratória A peça é girada em uma mesa rotativa com acionamento direto ou com munhão sob um eixo fixo — trocando o tamanho máximo da peça por velocidade, rigidez e uma área de ocupação menor. A escolha ideal depende da sua aplicação:
|
|
|
|

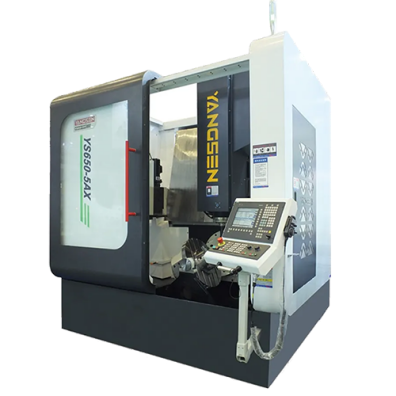

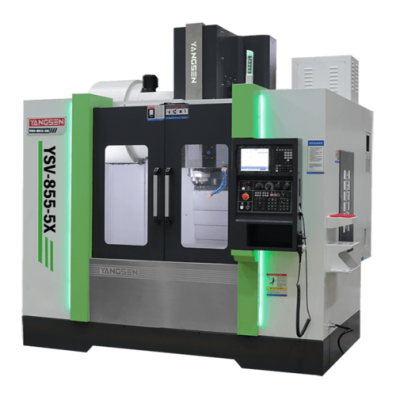

Modelo | YSU-800-5X | YSV-855-5X | YS650-5AX |
Mesa giratória | acionamento duplo de Ø850 mm | Motor de acionamento direto (DD) de Φ650mm | Φ650mm |
Fuso | HSK-A63, 18.000 rpm | BBT-40, 10.000 rpm | HSK-A63, 18.000 rpm |
Carregar | 1.000 kg | 800 kg | 200 kg |
Ideal para | Peças de tamanho médio mais pesadas que necessitam de uma configuração rígida e de alta resistência à carga — componentes estruturais, insertos de moldes maiores. | Peças médicas e moldes de precisão que necessitam de indexação rápida e com baixa folga. | Produção de alta variedade e baixo volume — componentes de moldes de precisão, gravação e fresagem. |
Antes de solicitar um orçamento, compare sua peça com o modelo acima — um tamanho de mesa incorreto pode resultar em perda de capacidade ou de orçamento.
Neste modelo, o cabeçote do fuso inclina-se em dois eixos rotativos enquanto a mesa permanece fixa — uma prática comum em máquinas projetadas para peças muito grandes e pesadas, onde a rotação da mesa não é viável. Atualmente, este modelo não faz parte da nossa linha de produtos, mas vale a pena conhecer se você estiver comparando diferentes fornecedores.
Um modelo híbrido que divide a rotação entre um eixo da cabeça e um eixo da mesa, equilibrando rigidez e alcance em máquinas de médio porte. Este modelo também está fora da nossa linha atual — a maioria das oficinas opta por designs de pórtico ou mesa giratória como o nosso.
Nem todo trabalho de 5 eixos exige que a máquina corte em todos os cinco eixos simultaneamente. Dois modos diferentes lidam com trabalhos muito distintos, e saber qual deles suas peças realmente precisam pode economizar dinheiro tanto na máquina quanto na programação.

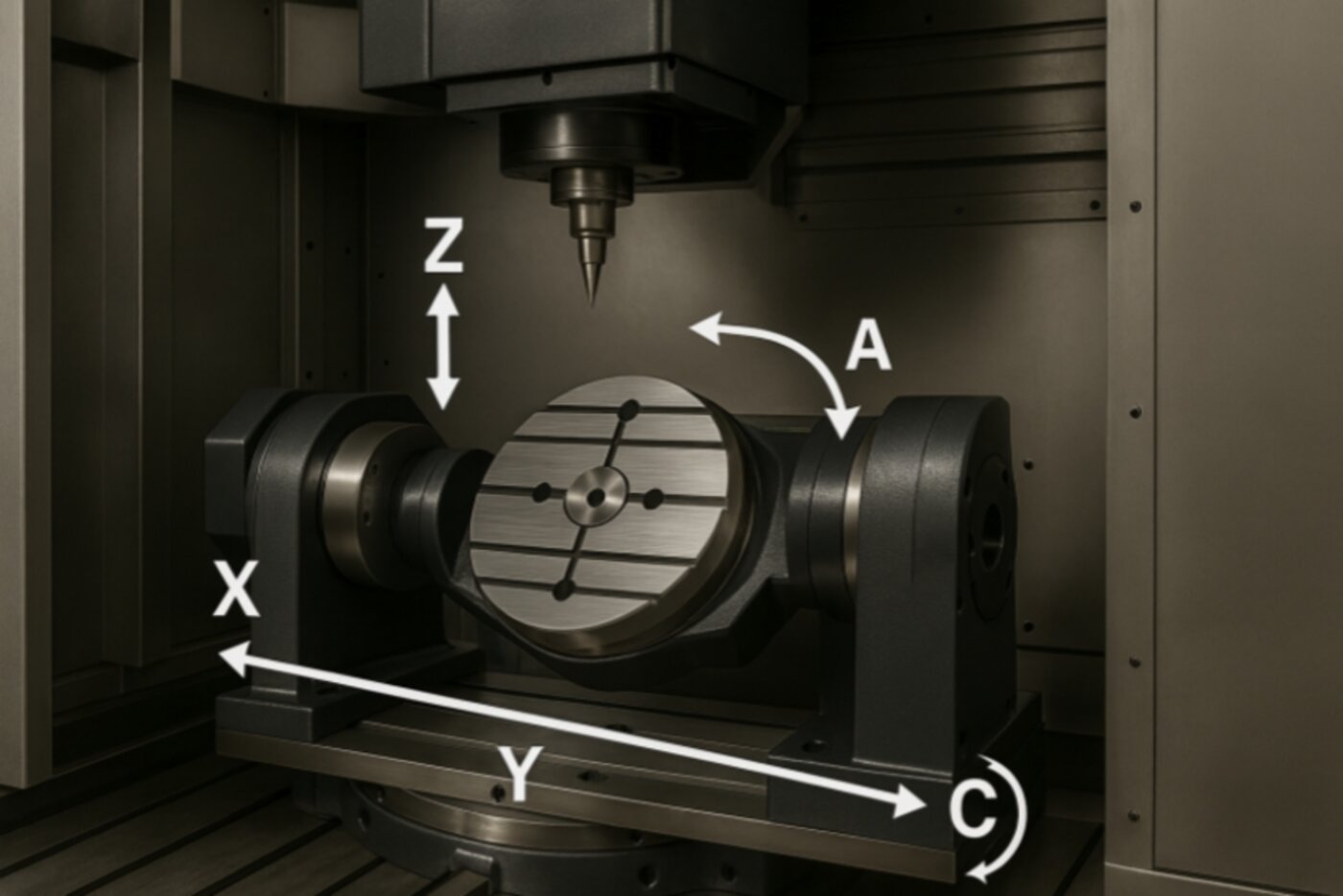

O posicionamento 3+2 (também chamado de 5 eixos indexados) trava os eixos rotativos após cada movimento e, em seguida, realiza o corte com trajetórias de ferramenta padrão de 3 eixos a partir desse novo ângulo. A usinagem simultânea de 5 eixos mantém todos os cinco eixos em movimento conjunto, alterando continuamente o ângulo da ferramenta durante o corte.
| Posicionamento 3+2 | Simultâneo 5 eixos |
Como corta | Os eixos rotativos são travados e, em seguida, é executado um percurso de ferramenta de 3 eixos. | Todos os 5 eixos se movem juntos, continuamente. |
Ideal para | Múltiplas faces planas ou angulares — suportes, alojamentos, a maioria das cavidades do molde | Superfícies continuamente curvas — impulsores, pás, contornos complexos de moldes |
Programação | Estratégias CAM de 3 eixos mais simples e padronizadas | Requer CAM avançado e mais tempo de configuração. |
Impacto típico nos custos | Menor — menos tempo de programação e planejamento de ciclo. | Nível superior — programação mais complexa, período de comprovação mais longo. |
Escolha o modo simultâneo de 5 eixos quando a geometria da sua peça realmente exigir — contornos contínuos que o modo 3+2 simplesmente não consegue alcançar em um único percurso de ferramenta. Para todas as outras situações, o modo indexado 3+2 resolve o problema por um custo menor. Todos os modelos da nossa linha, tanto os de pórtico quanto os de mesa giratória, operam em ambos os modos — o fator decisivo é a sua peça, não a máquina.
A construção da base é crucial. Procure por bases de ferro fundido que tenham passado por tratamento de alívio de tensões — processos como recozimento ou envelhecimento por vibração — antes da usinagem final. Uma peça fundida que não passa por essa etapa pode sofrer deformações lentas sob anos de cargas de corte, comprometendo tudo o que for construído sobre ela.
O tipo de acionamento do eixo rotativo afeta o desgaste a longo prazo. As mesas rotativas com acionamento direto (motor de torque) eliminam as engrenagens e os mecanismos de transmissão por parafuso sem-fim que acumulam folga ao longo de anos de indexação, em comparação com os projetos com engrenagens mecânicas.
A proteção e o serviço pós-venda complementam o restante. Guias seladas impedem a entrada de cavacos e fluido refrigerante nas peças móveis, mas nenhuma engenharia de ponta compensa um fornecedor que não consegue dar assistência ao produto que lhe vendeu.
Uma máquina de 5 eixos adequada custa mais inicialmente do que uma fresadora básica de 3 eixos. Veja o que essa diferença lhe proporciona em troca.
Cada reposicionamento é uma oportunidade para introduzir erros de alinhamento. Usinar mais faces em uma única configuração significa menos chances de uma peça sair da tolerância — e menos peças descartadas, reduzindo sua margem de lucro.
Peças que antes exigiam três ou quatro operações em máquinas diferentes agora podem ser produzidas do início ao fim em uma única configuração, reduzindo o tempo de espera entre as operações, bem como o tempo de ciclo em si.
Peças complexas e com múltiplas faces — aquelas com as melhores margens de lucro — são exatamente os trabalhos que uma oficina de 3 eixos precisa recusar ou terceirizar. A máquina de 5 eixos certa permite que você mesmo faça orçamentos para esses trabalhos.
Uma máquina que elimina resíduos, reduz a mão de obra por peça e permite que você concorra a trabalhos mais bem remunerados recupera seu investimento mais rapidamente do que o preço sugere — o erro é comparar máquinas apenas pelo preço de compra.
Mito 1: “A usinagem de 5 eixos é exclusiva da indústria aeroespacial.”
Realidade: O setor aeroespacial popularizou o trabalho simultâneo em 5 eixos, mas oficinas de moldes e matrizes, fabricantes de dispositivos médicos e oficinas de usinagem em geral agora utilizam 5 eixos pelo mesmo motivo: menos configurações em peças complexas.
Mito 2: “Mais eixos sempre significam uma máquina melhor.”
Realidade: Uma máquina de 5 eixos ociosa, operando em 3 eixos, não está justificando seu investimento. O número ideal de eixos deve ser compatível com a geometria da peça, e não o maior número na ficha técnica.
Mito 3: “A programação de 5 eixos é muito complexa para uma oficina de pequeno ou médio porte lidar internamente.”
Realidade: O software CAM moderno reduziu consideravelmente essa lacuna — pós-processadores, simulação de colisões e modelos de trajetória de ferramentas que antes exigiam um programador dedicado agora são padrão nos principais pacotes CAM. A curva de aprendizado ainda existe, mas não é mais o obstáculo que costumava ser.
Mito 4: “Se você possui uma máquina de 5 eixos, deve executar tudo no modo simultâneo.”
Realidade: A maioria das peças não precisa de contorno contínuo em 5 eixos — o posicionamento indexado 3+2 lida com peças multifacetadas, reduzindo o tempo de programação e os riscos. Reserve a usinagem simultânea para peças que realmente possuem superfícies curvas contínuas.
P: Qual a diferença entre posicionamento 3+2 e usinagem simultânea de 5 eixos?
A: A usinagem 3+2 (indexada) trava os eixos rotativos após cada movimento e corta com trajetórias de ferramenta padrão de 3 eixos; a usinagem simultânea de 5 eixos mantém todos os cinco eixos se movendo juntos para cortar superfícies curvas contínuas.
P: Quanto custa um centro de usinagem de 5 eixos?
R: O preço depende da área de trabalho, da configuração do fuso, do sistema de controle e se você precisa de capacidade simultânea total ou apenas de posicionamento indexado — duas máquinas que parecem semelhantes no papel podem ter preços muito diferentes. Peça um orçamento com base nos seus desenhos técnicos, em vez de comparar apenas os preços de tabela.
P: Quanto tempo demora a instalação e o comissionamento?
R: Depende do tamanho da máquina, da infraestrutura disponível (energia elétrica, fundação, acesso para guindaste) e se o sistema de controle precisa de configuração personalizada. Confirme um cronograma realista com seu fornecedor antes de se comprometer com uma data de entrega.
P: Quais são as tolerâncias que um centro de usinagem de 5 eixos pode suportar?
R: As tolerâncias alcançáveis dependem da máquina específica, das ferramentas, da fixação da peça e do material da peça — não existe um único valor que se aplique a todos os casos. Solicite ao seu fornecedor um processo de controle de qualidade documentado e, sempre que possível, uma amostra cortada da sua peça real, em vez de confiar apenas nas especificações técnicas.
P: Um centro de usinagem de 5 eixos ainda pode executar trabalhos padrão de 3 eixos?
R: Sim. O travamento dos eixos rotativos transforma qualquer máquina de 5 eixos em uma fresadora de 3 eixos eficiente, evitando que ela fique ociosa entre trabalhos complexos. Esse é um dos motivos pelos quais o custo inicial mais elevado é mais fácil de justificar para oficinas com cargas de trabalho variadas.
A escolha do centro de usinagem de 5 eixos ideal depende de quatro fatores que precisam ser considerados em relação às suas peças: arquitetura, a quantidade de trabalho que realmente exige corte simultâneo em vez de corte indexado 3+2, o volume de produção e o custo real da máquina ao longo de toda a sua vida útil, e não apenas o valor da nota fiscal.
Cada reconfiguração eliminada representa tempo, precisão e margem de segurança que você pode preservar — mas somente se a máquina for realmente adequada às suas necessidades, e não apenas ao maior número listado na ficha técnica.
Envie-nos seus desenhos — nós o ajudaremos a encontrar a configuração ideal, e não apenas aquela que preferimos vender.
Entre em contato com a CNC Yangsen para encontrar a solução de usinagem CNC ideal para as suas necessidades de produção.
