Uma fresadora CNC de alto desempenho nem sempre garante resultados de usinagem de alta qualidade. Muitos fabricantes ainda enfrentam problemas como vibração da peça, precisão instável, acabamento superficial ruim e longo tempo de preparação.
O problema pode não estar na máquina em si. Sem uma fixação adequada da peça, a força de corte pode afetar a estabilidade da peça e reduzir a consistência da usinagem.
A solução ideal de fixação de peças em máquinas CNC ajuda a garantir a segurança da peça, melhorar a precisão da usinagem, reduzir o tempo de preparação e aumentar a eficiência da produção.
Neste guia, exploraremos as soluções mais comuns de fixação de peças em fresadoras CNC e como escolher a opção certa para diferentes requisitos de usinagem.
Na usinagem CNC, a fixação da peça não se resume a mantê-la no lugar. Ela afeta diretamente a precisão da usinagem, a eficiência da produção e a estabilidade geral do processo. Uma solução de fixação adequada garante que a peça permaneça segura durante o corte, permitindo que a máquina CNC opere com sua capacidade máxima.
Durante as operações de fresagem, as forças de corte podem causar ligeiros movimentos ou vibrações se a peça não estiver devidamente fixada. Isso pode levar a:
Uma solução confiável de fixação de peças CNC proporciona posicionamento estável e reduz o movimento da peça, ajudando os fabricantes a obter resultados de usinagem mais precisos e repetíveis.
A manufatura moderna frequentemente exige a usinagem de peças complexas com menos configurações, incluindo usinagem em múltiplas faces e operações de 5 eixos. Essas aplicações requerem soluções de fixação com maior rigidez, melhor acessibilidade e posicionamento confiável.
Sistemas eficientes de fixação de peças ajudam:
Um sistema de fixação adequado permite que os fabricantes lidem com tarefas de usinagem mais complexas, mantendo a precisão e a eficiência.
Diferentes aplicações de usinagem exigem diferentes métodos de fixação. A solução ideal depende de fatores como formato da peça, processo de usinagem, volume de produção e requisitos de precisão. Abaixo, apresentamos algumas das soluções de fixação CNC mais comuns utilizadas em operações de fresamento.

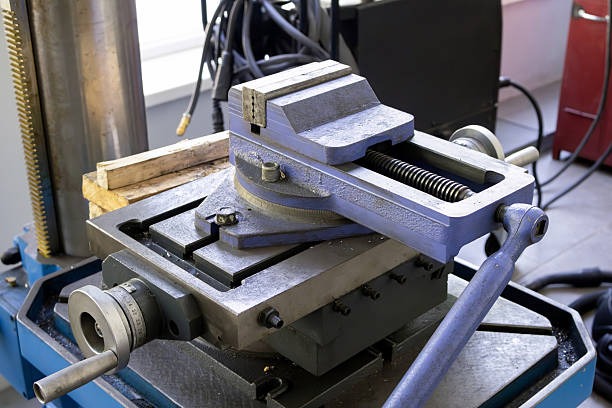

As morsas para máquinas CNC são uma das soluções de fixação mais utilizadas em fresadoras. São comumente usadas para peças padrão com formas simples e oferecem um equilíbrio entre força de fixação, flexibilidade e facilidade de operação.
Indicado para:
Vantagens:
No entanto, as morsas padrão podem apresentar limitações na usinagem de peças com formatos complexos ou em aplicações que exigem melhor acesso às ferramentas.

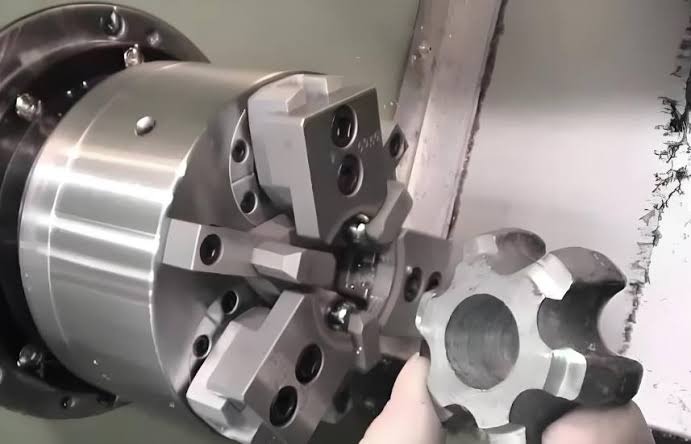

Quando os dispositivos de fixação padrão não atendem aos requisitos específicos de usinagem, os dispositivos de fixação CNC personalizados oferecem uma solução mais especializada. Esses dispositivos são projetados de acordo com a geometria da peça e o processo de usinagem para obter melhor posicionamento e estabilidade.
Indicado para:
Vantagens:
Dispositivos de fixação personalizados são especialmente úteis para fabricantes que produzem peças complexas que exigem alta precisão e repetibilidade.

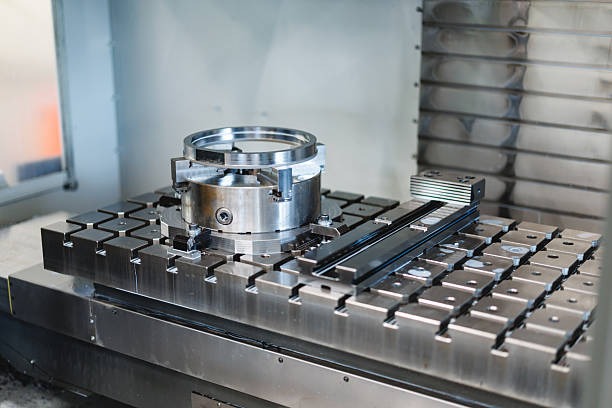

Os sistemas modulares de fixação são projetados para fabricantes que precisam de flexibilidade na usinagem de diferentes tipos de componentes. Em vez de criar um novo dispositivo de fixação para cada peça, os sistemas modulares permitem que os usuários ajustem a configuração rapidamente.
Indicado para:
Vantagens:
Isso torna os sistemas modulares de fixação de peças uma escolha prática para empresas que realizam diversos trabalhos de usinagem.
Para aplicações avançadas de usinagem CNC, os sistemas de fixação com ponto zero e paletes ajudam os fabricantes a reduzir o tempo de preparação e aprimorar a capacidade de automação. Esses sistemas permitem trocas rápidas de dispositivos de fixação, mantendo o posicionamento preciso.
Indicado para:
Vantagens:
Essas soluções são comumente utilizadas em ambientes de fabricação de alto volume e precisão, onde a produtividade é uma prioridade.
A escolha da solução ideal de fixação para máquinas CNC depende de mais do que apenas segurar a peça com segurança. Os fabricantes precisam considerar as características da peça, os requisitos de usinagem e as metas de produção para alcançar o melhor equilíbrio entre precisão, eficiência e custo.
A forma, o tamanho e a complexidade da peça são fatores importantes na seleção de um método de fixação.
Para peças retangulares simples, uma morsa CNC padrão costuma ser uma opção eficiente e econômica. No entanto, componentes complexos com formatos irregulares podem exigir dispositivos de fixação CNC personalizados para proporcionar melhor suporte e posicionamento.
Peças grandes ou pesadas podem exigir soluções de fixação modulares ou específicas para garantir a estabilidade durante operações de corte pesado.
Diferentes processos de usinagem exigem diferentes níveis de rigidez e acessibilidade.
Para operações de corte pesado, o sistema de fixação da peça deve fornecer:
Para usinagem de precisão, a prioridade é:
Para usinagem com múltiplas faces ou em 5 eixos, uma solução de fixação de peças de baixo perfil e flexível é preferível para proporcionar melhor acesso à ferramenta e reduzir a necessidade de múltiplas configurações.
O volume de produção também influencia a escolha do dispositivo de fixação mais adequado.
Para produção em baixo volumeMorsas padrão e dispositivos de fixação flexíveis geralmente são suficientes, pois proporcionam fácil instalação e custos de investimento mais baixos.
Para produção de médio volumeSistemas modulares de fixação de peças podem melhorar a eficiência, permitindo trocas mais rápidas entre diferentes peças.
Para produção em grande volumeDispositivos de fixação dedicados ou sistemas automatizados de fixação de peças são frequentemente preferidos para reduzir o tempo de preparação e maximizar a utilização da máquina.
A configuração da máquina CNC também influencia a seleção do dispositivo de fixação da peça.
Centros de Usinagem Vertical (VMCs) São comumente utilizadas para fresagem geral e produção flexível. Morsas CNC e dispositivos de fixação modulares são frequentemente adequados para essas aplicações.
Centros de Usinagem Horizontal (HMCs) São projetadas para usinagem de alta eficiência e multifacetada. Sistemas de paletes e fixação de peças com ponto zero podem ajudar a reduzir o tempo de reposicionamento.
Centros de usinagem de 5 eixos Exigem soluções de fixação com melhor acessibilidade e menor interferência, permitindo que a máquina alcance múltiplas superfícies com menos configurações.
Ao combinar a solução de fixação da peça com os requisitos da peça e o tipo de máquina CNC, os fabricantes podem alcançar maior eficiência de usinagem e resultados mais consistentes.
Diferente máquinas de fresagem CNC As máquinas possuem diferentes capacidades de usinagem, portanto, a solução ideal de fixação deve ser compatível com a estrutura da máquina, o método de usinagem e os requisitos de produção. Selecionar a combinação correta de máquina e sistema de fixação ajuda os fabricantes a melhorar a estabilidade, reduzir o tempo de preparação e obter melhores resultados de usinagem.

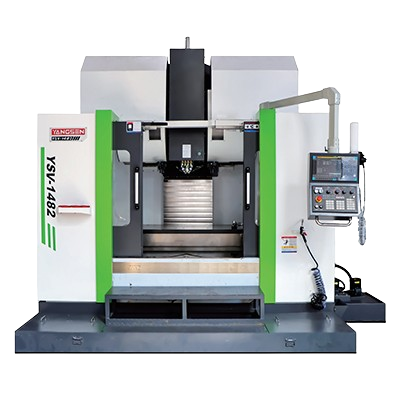

Os centros de usinagem vertical (VMCs) são amplamente utilizados para usinagem de precisão em geral, fabricação de moldes e produção de componentes de pequeno a médio porte. Como o fuso se move verticalmente, as soluções de fixação da peça precisam fornecer uma fixação confiável, mantendo ao mesmo tempo boa acessibilidade para as ferramentas de corte.
As soluções comuns incluem:
Para fabricantes que utilizam VMCsO sistema de fixação da peça deve equilibrar rigidez, flexibilidade e facilidade de configuração para suportar diferentes tarefas de usinagem.

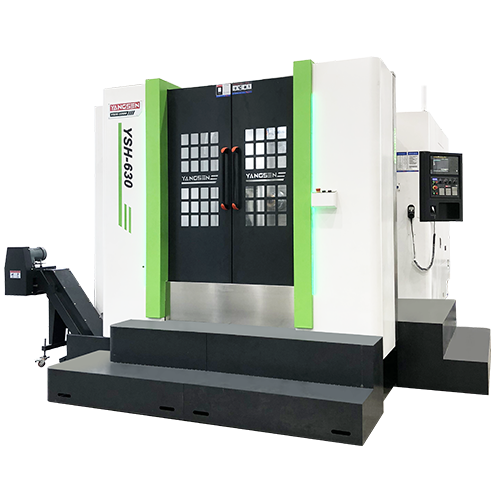

Os centros de usinagem horizontais (HMCs) são comumente usados para produção em alto volume e usinagem em múltiplas faces. Seu design de eixo horizontal permite melhor remoção de cavacos e usinagem eficiente de peças complexas.
As soluções adequadas para fixação de peças incluem:
Essas soluções ajudam a reduzir as configurações repetidas, melhorar a precisão do posicionamento e maximizar a utilização da máquina, tornando-as ideais para fabricantes que necessitam de produção eficiente e consistente.

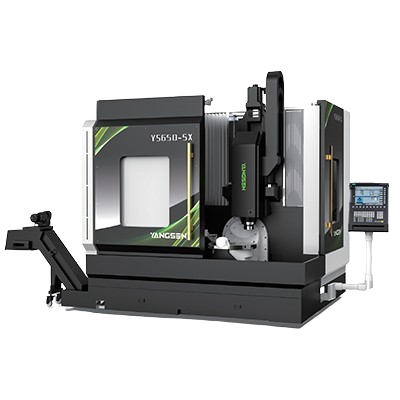

centros de usinagem de 5 eixos É possível usinar peças complexas a partir de múltiplos ângulos em uma única configuração, mas isso também exige soluções de fixação com melhor acessibilidade e estabilidade.
As soluções recomendadas incluem:
A solução de fixação de peças adequada permite maior movimentação da ferramenta, reduz interferências e ajuda os fabricantes a obterem maior precisão na usinagem de componentes complexos, como peças aeroespaciais, moldes e componentes de precisão.
Uma solução completa de usinagem requer tanto uma máquina CNC eficiente quanto um sistema de fixação adequado. Ao selecionar a combinação certa, os fabricantes podem melhorar a eficiência da usinagem, reduzir os desafios de produção e obter o máximo valor de seus equipamentos. Equipamentos CNC.
O desempenho de uma fresadora CNC depende não apenas da precisão da máquina e das ferramentas de corte, mas também da segurança com que a peça é fixada durante a usinagem. Uma solução adequada de fixação pode melhorar diretamente a estabilidade da usinagem, a eficiência da produção e os resultados gerais da fabricação.
A fixação instável da peça pode causar vibração, movimento da peça e instabilidade no corte, o que pode afetar a qualidade da superfície e a precisão dimensional.
Uma solução confiável de fixação de peças CNC ajuda a:
Isso é especialmente importante para componentes de precisão que exigem tolerâncias rigorosas e qualidade consistente.
Uma fixação inadequada da peça pode gerar forças de corte e vibrações adicionais, causando desgaste mais rápido da ferramenta e danos inesperados.
Com uma fixação estável, os fabricantes podem:
Um processo de usinagem estável não só melhora a qualidade da peça, como também ajuda a reduzir os custos gerais de produção.
Na manufatura moderna, reduzir o tempo ocioso é essencial para melhorar a produtividade. Processos de preparação lentos e ajustes frequentes podem reduzir significativamente a utilização de máquinas CNC.
Sistemas eficientes de fixação de peças ajudam:
Ao selecionar a solução de fixação de peças adequada, os fabricantes podem maximizar o desempenho de suas fresadoras CNC e alcançar uma produção mais eficiente.
1. O que é fixação de peças CNC para fresadoras?
A fixação de peças em máquinas CNC refere-se aos dispositivos e sistemas utilizados para posicionar e prender com segurança uma peça durante operações de fresagem CNC. Ela ajuda a manter a estabilidade da peça, melhorar a precisão da usinagem e reduzir o movimento causado pelas forças de corte.
As soluções comuns de fixação para máquinas CNC incluem morsas, dispositivos de fixação personalizados, sistemas modulares e sistemas de fixação de ponto zero.
2. Por que a fixação da peça é importante na fresagem CNC?
A fixação da peça desempenha um papel importante no desempenho da usinagem, pois mesmo uma pequena quantidade de movimento da peça pode afetar a precisão e a qualidade da superfície.
Uma solução adequada de fixação da peça ajuda:
3. Qual é a melhor solução de fixação para fresamento CNC?
Não existe uma solução única de fixação ideal para todas as aplicações. A escolha certa depende do tamanho da peça, da geometria, do processo de usinagem e do volume de produção.
Por exemplo:
4. Como escolher um dispositivo de fixação CNC para minhas peças?
Ao selecionar um dispositivo de fixação CNC, os fabricantes devem considerar:
Um dispositivo de fixação adequado deve proporcionar força de aperto suficiente, minimizando a deformação e permitindo fácil acesso à ferramenta.
5. As máquinas CNC de 5 eixos precisam de soluções especiais de fixação de peças?
Sim. A usinagem de 5 eixos exige soluções de fixação com melhor acessibilidade e menor interferência, pois a máquina pode se aproximar da peça de trabalho por múltiplos ângulos.
Dispositivos de fixação de baixo perfil, dispositivos de fixação personalizados e sistemas modulares de fixação de peças são comumente usados para maximizar o alcance da ferramenta e reduzir a necessidade de múltiplas configurações.
A solução ideal de fixação de peças para CNC ajuda os fabricantes a obterem maior precisão de usinagem, reduzirem o tempo de preparação e melhorarem a eficiência da produção. Um método de fixação adequado, combinado com um centro de usinagem CNC confiável, permite que as máquinas operem em seu potencial máximo.
Ao selecionar uma solução de usinagem CNC, considere tanto a capacidade da máquina quanto os requisitos de fixação da peça para obter resultados estáveis e consistentes.
Entre em contato com a CNC Yangsen para encontrar a solução de usinagem CNC ideal para as suas necessidades de produção.
