A guia é um dos componentes mais importantes de um torno CNC, afetando diretamente a precisão da usinagem, a estabilidade do corte e a vida útil da máquina. No entanto, muitos compradores se concentram na velocidade do fuso ou nos sistemas de controle, negligenciando esse recurso crucial.
Então, qual a diferença entre guias de caixa, guias lineares de esferas e guias de rolos? Mais importante ainda, qual delas é a melhor para as suas necessidades de usinagem?
Neste guia, você aprenderá os principais tipos de vias-guia utilizadas em máquinas de torno CNC, suas vantagens, limitações e como escolher a opção certa para sua aplicação.

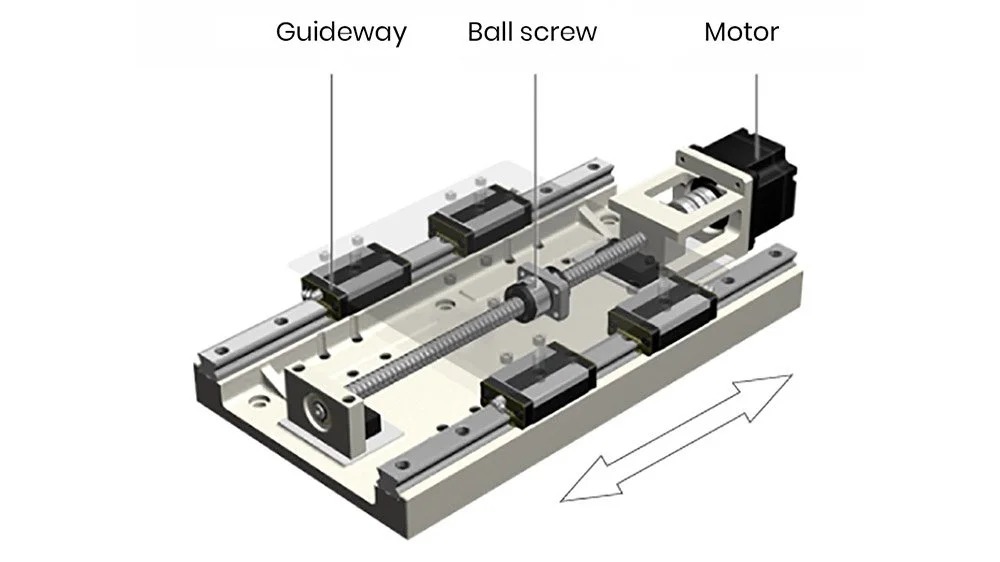

As guias são trilhos de precisão que orientam o movimento dos eixos X e Z em um torno CNC. Elas mantêm a ferramenta de corte em movimento suave e preciso, ao mesmo tempo que suportam a máquina contra as forças de corte. Um sistema de guias de alta qualidade ajuda a manter a precisão de posicionamento, reduzir a vibração e garantir uma usinagem estável durante longos períodos de operação.
O desempenho de um torno CNC depende muito de suas guias. Guias adequadas podem melhorar a precisão da usinagem, produzir um melhor acabamento superficial e proporcionar maior estabilidade durante o corte. Elas também afetam a velocidade de usinagem, a vida útil da ferramenta e a confiabilidade da máquina a longo prazo. Seja para desbaste de grandes peças de aço ou para acabamento de componentes de precisão, as guias desempenham um papel fundamental na obtenção de resultados consistentes.
Nem todas as guias para tornos CNC são projetadas para a mesma finalidade. Algumas são concebidas para suportar cargas de corte pesadas com máxima rigidez, enquanto outras priorizam movimentos de alta velocidade e precisão. Compreender os pontos fortes e as limitações de cada tipo ajudará você a escolher uma máquina que atenda às suas necessidades de produção.
Guias de caixa, também conhecidas como guias deslizantes.As máquinas de torneamento apresentam grandes superfícies de contato deslizantes entre os componentes móveis e fixos. Esse design proporciona excelente rigidez e amortecimento de vibrações, tornando-as a escolha ideal para operações de torneamento pesado.
Vantagens:
Limitações:
Melhores aplicações:

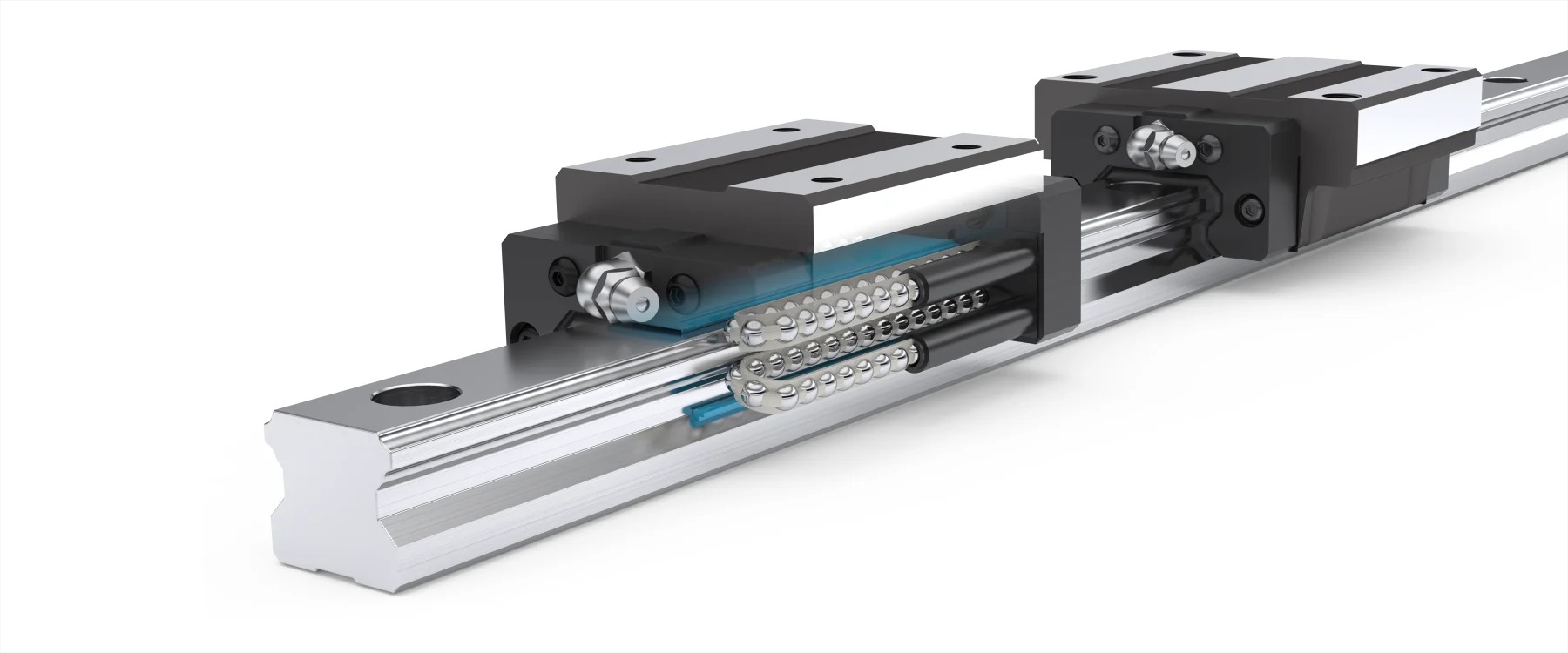

As guias lineares de esferas utilizam esferas de aço recirculantes entre o trilho guia e o carro para reduzir o atrito. Isso permite que a máquina mover-se com rapidez e precisão, tornando-as ideais para usinagem de alta velocidade e precisão.
Vantagens:
Limitações:
Melhores aplicações:

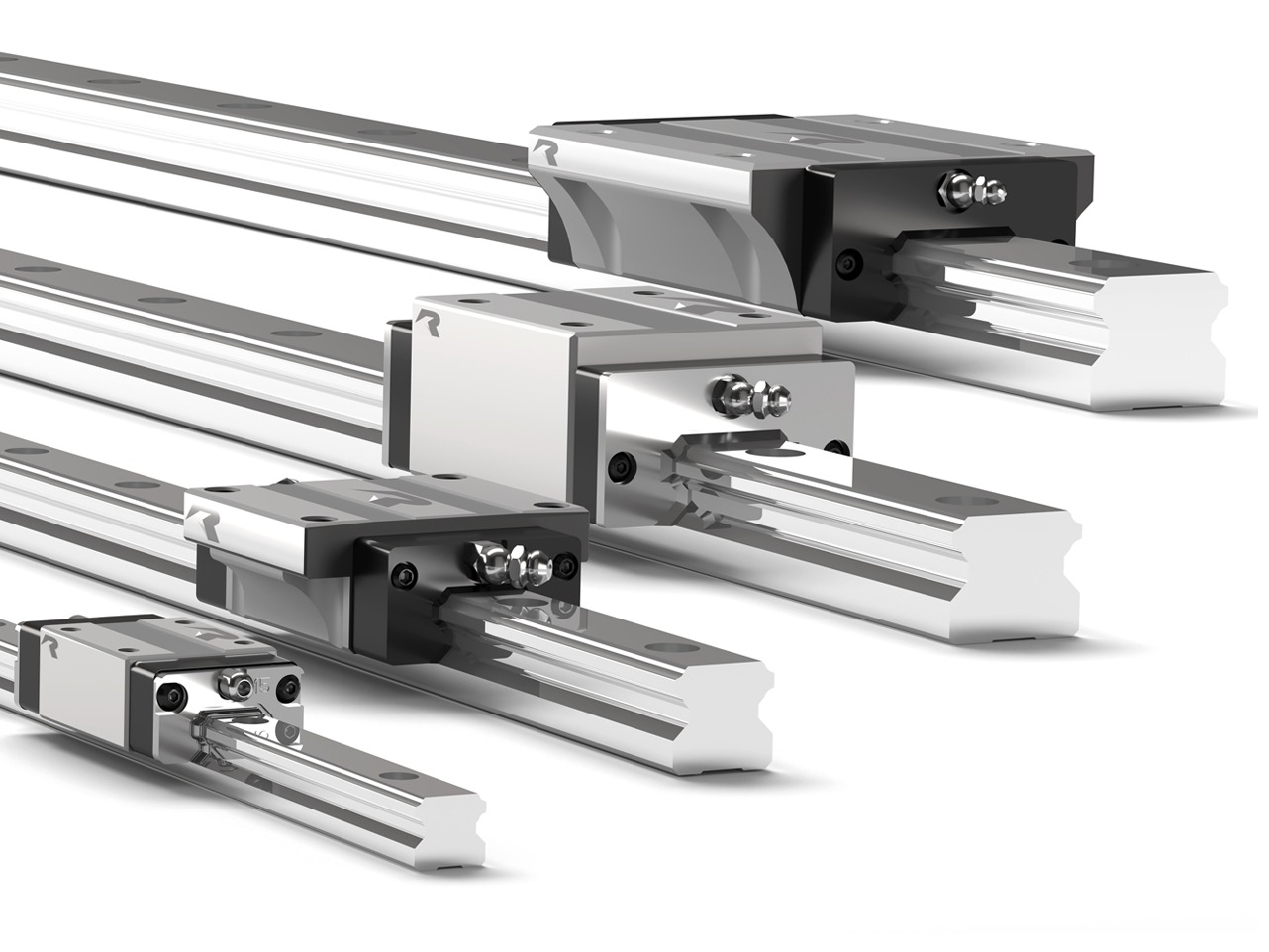

As guias lineares de rolos substituem as esferas de aço por rolos cilíndricos, criando uma área de contato maior entre o carro e o trilho guia. Elas combinam a velocidade das guias lineares com maior rigidez e capacidade de carga, tornando-as cada vez mais populares em tornos CNC modernos.
Vantagens:
Limitações:
Melhores aplicações:
As guias hidrostáticas utilizam uma fina película de óleo pressurizado para separar as superfícies móveis das fixas, eliminando o contato direto metal-metal. Esse design proporciona um movimento extremamente suave, precisão excepcional e desgaste mínimo.
Vantagens:
Limitações:
Melhores aplicações:
Guias de caixa e guias lineares são os dois sistemas de guias mais comuns utilizados em tornos CNCNenhuma das duas é universalmente melhor — a escolha certa depende das suas prioridades de usinagem. Se você precisa de máxima rigidez para cortes pesados, uma guia de seção retangular é a melhor opção. Se velocidade e produtividade são suas prioridades, uma guia linear oferece vantagens claras.
Recurso | Guia de caixa | Guia linear |
Rigidez | Excelente | Bom |
Desempenho de corte | Excelente para usinagem pesada. | Melhor para cortes leves a médios. |
Precisão de usinagem | Alto | Alto |
Velocidade de deslocamento rápido | Mais baixo | Mais alto |
Amortecimento de vibrações | Excelente | Bom |
Manutenção | Requer lubrificação regular. | Menor manutenção |
Vida útil | Excelente sob cargas pesadas | Excelente em produção de alta velocidade. |
Melhores aplicativos | Peças grandes e pesadas e usinagem grosseira | Peças de precisão e produção em larga escala |
Uma guia de perfil retangular é a melhor opção se o seu trabalho envolver cortes pesados, usinagem intermitente ou peças grandes. Sua alta rigidez e excelente amortecimento de vibrações proporcionam desempenho estável na usinagem de aço, ferro fundido e outros materiais duros.
Uma guia linear é ideal quando a velocidade de usinagem, a precisão e a produtividade são suas principais prioridades. Ela apresenta bom desempenho em produção de alto volume e é comumente usada para peças de alumínio, componentes automotivos e outras aplicações de usinagem de precisão, onde o movimento rápido dos eixos melhora a eficiência.
A melhor guia depende do material que você está usinando, da carga de corte e dos seus objetivos de produção. Aqui está um guia rápido para ajudá-lo a escolher a guia certa para sua aplicação.
Método de guia recomendado: Método de guia em caixa

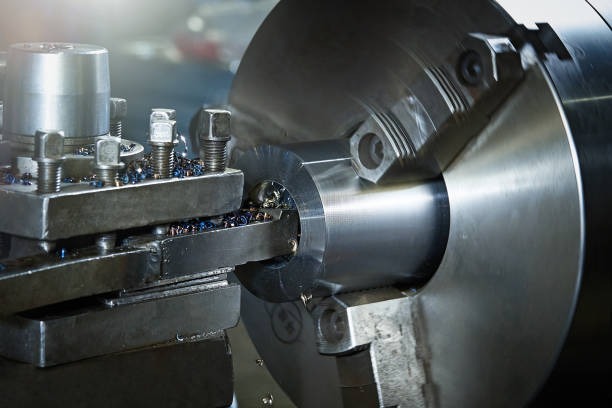

O corte de aço pesado gera altas forças de corte e vibração. Uma guia de perfil retangular proporciona a rigidez e a estabilidade necessárias para cortes profundos, usinagem interrompida e longa vida útil da ferramenta.
Peças típicas: Eixos grandes, flanges, corpos de válvulas, componentes ferroviários
Guia recomendada: Guia linear de esferas
Na usinagem de alumínio, prioriza-se a velocidade e a eficiência em vez do corte pesado. Uma guia linear de esferas oferece movimento rápido do eixo e operação suave, ajudando a reduzir os tempos de ciclo e, ao mesmo tempo, mantendo uma boa precisão.
Componentes típicos: peças automotivas, carcaças de alumínio, eixos de precisão.
Guia recomendada: Guia linear de rolos
O aço inoxidável exige rigidez e precisão. As guias de roletes oferecem maior capacidade de carga do que as guias de esferas, mantendo alta precisão de posicionamento, o que as torna ideais para aplicações de alta precisão.
Peças típicas: Componentes médicos, acessórios aeroespaciais, peças mecânicas de precisão
Método de guia recomendado: Método de guia em caixa
A usinagem de peças grandes e pesadas exige suporte máximo para evitar vibrações e manter a precisão. Guias-caixa são mais adequadas para essas condições exigentes.
Componentes típicos: Tubulações de grande porte, alojamentos de rolamentos, componentes para petróleo e gás.
Guia recomendada: Guia linear de esferas ou guia linear de roletes.
Para produção contínua, altas velocidades de deslocamento e repetibilidade são essenciais. Guias lineares melhoram a eficiência da usinagem, enquanto guias de rolos oferecem rigidez adicional para ambientes de produção mais exigentes.
Peças típicas: Componentes automotivos, conexões hidráulicas, componentes eletrônicos.
Escolher o sistema de guias correto não significa selecionar a opção mais avançada, mas sim adequar a máquina às suas necessidades de usinagem. Antes de comprar um torno CNC, considere estes quatro fatores.
Considere o material da sua peça de trabalho.
O material que você usina influencia bastante a escolha das guias. Materiais duros como aço e ferro fundido geram forças de corte maiores e se beneficiam da rigidez das guias tipo caixa. Para alumínio e outros materiais leves, as guias lineares podem proporcionar maior produtividade sem sacrificar a precisão.
Avalie a carga de corte e o estilo de usinagem.
Pense em como você usará a máquina. Se o seu trabalho envolver principalmente desbaste pesado ou cortes interrompidos, as guias de seção quadrada oferecem melhor estabilidade. Para operações de acabamento, cortes leves ou usinagem de alta velocidade, as guias lineares ou de rolos proporcionam movimentos mais suaves e ciclos de trabalho mais rápidos.
Escolha o sistema de guias de acordo com o seu volume de produção.
Usinagem pesada em baixo volume e produção em alto volume têm requisitos diferentes. Guias-guia tipo caixa são ideais para trabalhos exigentes que requerem máxima rigidez, enquanto guias-guia lineares são mais adequadas para produção contínua, onde velocidade e eficiência são prioridades. Guias-guia de rolos oferecem um equilíbrio entre ambos.
Considere a rigidez da máquina como um sistema completo.
A guia é apenas uma parte do desempenho geral da máquina. A base da máquina, o eixo-árvore, os fusos de esferas, o sistema servo e o projeto estrutural geral trabalham em conjunto para determinar a precisão e a estabilidade da usinagem. Um torno CNC bem projetado combina a guia adequada com uma estrutura rígida para oferecer desempenho consistente a longo prazo.
1. Qual guia linear é mais adequada para tornos CNC de alta resistência?
As guias-guia tipo caixa são geralmente a melhor opção para tornos CNC de alta resistência. Sua grande área de contato proporciona excelente rigidez e amortecimento de vibrações, tornando-as ideais para usinagem de desbaste, cortes profundos e peças grandes de aço ou ferro fundido.
2. As guias lineares são adequadas para usinagem de aço?
Sim. Guias lineares podem usinar aço com eficiência, especialmente para cortes leves a médios e produção em alta velocidade. No entanto, se sua aplicação envolver desbaste pesado ou cortes interrompidos frequentes, uma guia de seção transversal retangular geralmente é a melhor opção.
3. Qual a diferença entre guias de esferas e guias de roletes?
Ambos são sistemas de guias lineares, mas utilizam elementos rolantes diferentes. As guias de esferas oferecem menor atrito e maiores velocidades de deslocamento, enquanto as guias de rolos proporcionam maior rigidez, maior capacidade de carga e melhor estabilidade em condições de corte mais pesadas.
4. As guias de caixa exigem mais manutenção?
Sim. As guias-caixa requerem lubrificação regular para minimizar o atrito e o desgaste. Com a manutenção adequada, oferecem excelente durabilidade e podem manter alta precisão de usinagem por muitos anos.
5. Qual guia proporciona a melhor precisão de usinagem?
Todos os tipos de guias podem atingir alta precisão quando projetados e mantidos adequadamente. Para usinagem de precisão em alta velocidade, as guias lineares e de rolos geralmente oferecem melhor desempenho de posicionamento. Para cortes pesados, onde a estabilidade é fundamental, as guias de seção quadrada costumam produzir resultados de usinagem mais consistentes.
6. Um único torno CNC consegue realizar operações de desbaste e acabamento?
Sim. Muitos tornos CNC modernos são projetados para executar ambas as operações. As máquinas equipadas com guias lineares de rolos oferecem um bom equilíbrio entre rigidez, velocidade e precisão, enquanto as máquinas com guias de caixa também podem proporcionar excelente qualidade de acabamento após desbaste pesado, quando configuradas corretamente.
A escolha correta das guias pode fazer uma grande diferença no desempenho, precisão e produtividade da usinagem. As guias tipo caixa são ideais para cortes pesados, enquanto as guias lineares se destacam na produção de alta velocidade e alta precisão. As guias de rolos oferecem um equilíbrio entre ambas.
Ao selecionar um torno CNC, escolha a guia com base nas suas necessidades de usinagem, e não apenas nas especificações. Precisa de ajuda para encontrar a máquina certa? Contato Yangsen Para obter aconselhamento especializado e uma solução de torno CNC personalizada para a sua aplicação.
