Uma fresadora CNC é uma das máquinas-ferramenta mais importantes na manufatura moderna, auxiliando os fabricantes a produzir peças precisas e complexas com alta eficiência e consistência. De suportes e carcaças simples a componentes aeroespaciais e peças industriais, as fresadoras CNC são amplamente utilizadas em diversos setores.
Neste guia, você aprenderá o básico sobre fresadoras CNC, incluindo seus princípios de funcionamento, principais componentes, tipos comuns, processos de usinagem e fatores-chave a serem considerados ao escolher a fresadora CNC certa para sua aplicação.
Uma fresadora CNC é uma máquina-ferramenta controlada por computador que utiliza ferramentas de corte rotativas para remover material de uma peça e criar peças precisas. Ao contrário das fresadoras manuais, as fresadoras CNC seguem instruções programadas para controlar automaticamente o movimento da ferramenta, a velocidade de corte e as operações de usinagem.
As fresadoras CNC podem realizar diversas operações, incluindo fresagem, furação, mandrilamento e torneamento, e são amplamente utilizadas na fabricação de componentes de precisão em indústrias como a automotiva, aeroespacial, de moldes e de máquinas em geral.
Uma fresadora CNC funciona convertendo um desenho digital em instruções de máquina que controlam o movimento das ferramentas de corte. O processo de usinagem geralmente inclui várias etapas básicas:
1. Criar um modelo CAD
O projeto da peça é criado utilizando software CAD, definindo a forma, as dimensões e os requisitos de usinagem.
2. Gerar programa CNC
O software CAM converte o projeto em trajetórias de ferramenta e gera código G que o controlador CNC consegue interpretar.
3. Configure a máquina
Antes da operação, os operadores instalam as ferramentas de corte, fixam a peça de trabalho e definem os parâmetros de usinagem.
4. Realizar usinagem
A fresadora CNC segue as instruções programadas para mover a ferramenta de corte ao longo de diferentes eixos, removendo material e produzindo a peça final.
Uma fresadora CNC é composta por diversos componentes essenciais que trabalham em conjunto para realizar usinagem precisa e eficiente. Compreender essas partes básicas ajuda a entender melhor como uma fresadora CNC funciona.
Controlador CNC
O controlador CNC é o cérebro da máquina. Ele lê as instruções programadas e controla o movimento dos eixos, a velocidade do fuso e as operações de usinagem.
Fuso
O eixo-árvore segura e gira a ferramenta de corte durante a usinagem. Sua velocidade, potência e rigidez afetam diretamente o desempenho do corte e a precisão da usinagem.
Mesa de trabalho
A mesa de trabalho suporta e fixa a peça durante a usinagem. Ela se move ao longo dos eixos X, Y ou Z, dependendo do projeto da máquina.
Sistema de Eixos
A maioria das fresadoras CNC utiliza três eixos principais:
As fresadoras CNC avançadas podem incluir eixos rotativos adicionais para usinar peças complexas a partir de múltiplos ângulos.
Magazine de ferramentas e trocador automático de ferramentas (ATC)
O magazine de ferramentas armazena várias ferramentas de corte, enquanto o ATC (Centro Automático de Troca de Ferramentas) troca automaticamente as ferramentas durante a usinagem para melhorar a eficiência e reduzir a operação manual.
Guias e fusos de esferas
Guias lineares e fusos de esferas garantem um movimento suave e preciso dos eixos, ajudando a manter a precisão e a repetibilidade da usinagem.
máquinas de fresagem CNC Estão disponíveis em diferentes configurações, cada uma otimizada para tarefas de usinagem específicas. Os principais tipos incluem:

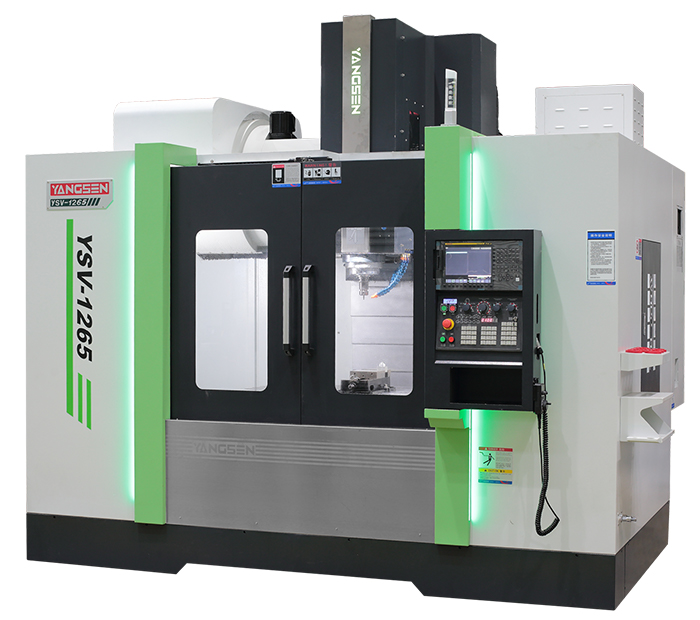

Eixo orientado perpendicularmente à mesa de trabalho.
Ideal para operações de perfuração, mandrilamento e fresagem em geral.
Troca de ferramentas facilitada e acessibilidade para peças de pequeno a médio porte.

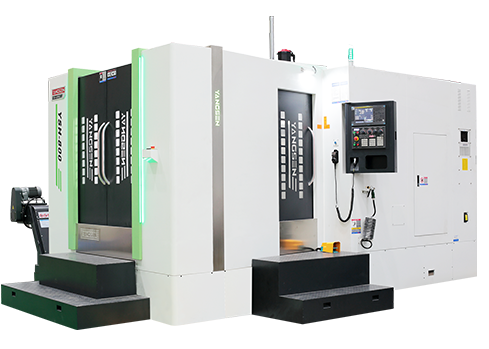

Eixo posicionado paralelamente à peça de trabalho.
Adequado para operações pesadas de corte, ranhuramento e abertura de canais.
Processa peças grandes e densas de forma eficiente, distribuindo as forças de corte.
Permite movimento simultâneo em cinco eixos.
Permite a usinagem de geometrias complexas, superfícies contornadas e formas 3D intrincadas em uma única configuração.
Comumente utilizado nas indústrias aeroespacial, automotiva e de fabricação de moldes para alta precisão e qualidade de superfície superior.
Fresadoras CNC de bancada: Produção em larga escala e estabilidade para peças pesadas.
Fresadoras CNC de pórticoAdequado para peças ou componentes muito grandes que exigem longos percursos.
Fresadoras CNC multieixos: Eficientes para produção em alto volume ou operações com múltiplas ferramentas.
Abertura de ranhuras, perfilamento, contorno. | Diversos formatos: quadrado, ponta arredondada, canto arredondado; diferentes materiais para aplicações específicas. | Fresadoras CNC verticais, horizontais e de 5 eixos | |
Moinhos faciais | Corte e acabamento de superfícies em grandes áreas planas. | Remoção de material de alta eficiência | Fresadoras CNC verticais e horizontais |
Fresas de ponta esférica | Contorno 3D, usinagem de superfícies complexas | Ideal para moldes, matrizes e formatos complexos. | Fresadoras CNC de 5 eixos |
Brocas e machos de rosca | Operações de furação e rosqueamento | Corte de precisão, compatível com a maioria das configurações. | Fresadoras CNC verticais e horizontais |
Porta-ferramentas e pinças | Fixe as ferramentas de corte no eixo. | Aumentar a precisão, reduzir a vibração, prolongar a vida útil da ferramenta | Todas as fresadoras CNC |
Acessórios para dispositivos de fixação e equipamentos de trabalho | Posicionamento e fixação de peças de trabalho | Inclui morsas, grampos e mesas rotativas; garante repetibilidade. | Todas as fresadoras CNC |
Sistemas de refrigeração e gerenciamento de chips | Mantenha as temperaturas de corte, remova os cavacos. | Melhora o acabamento da superfície e prolonga a vida útil da ferramenta. | Todas as fresadoras CNC |
O processo de fresagem CNC segue uma série de etapas precisas para transformar a matéria-prima em um componente acabado:
Projeto e Programação – Um modelo CAD (Desenho Auxiliado por Computador) da peça é criado e convertido em um programa CAM (Manufatura Auxiliada por Computador). Esta etapa define os percursos da ferramenta, os parâmetros de corte e as sequências de usinagem.
Preparação do material – A matéria-prima selecionada (como alumínio, aço ou plástico) é cortada no tamanho necessário e inspecionada quanto à qualidade antes da usinagem.
Configuração da máquina – As ferramentas de corte são instaladas, os porta-ferramentas e as pinças são ajustados e os dispositivos de fixação da peça são posicionados para garantir estabilidade e precisão durante a fresagem.
Fixação da peça – O material é fixado com segurança na mesa ou dispositivo da máquina para minimizar a vibração e manter a repetibilidade.
Simulação do percurso da ferramenta – Uma simulação a seco ou por software é realizada para verificar possíveis colisões, confirmar os movimentos da ferramenta e corrigir quaisquer erros de programação.

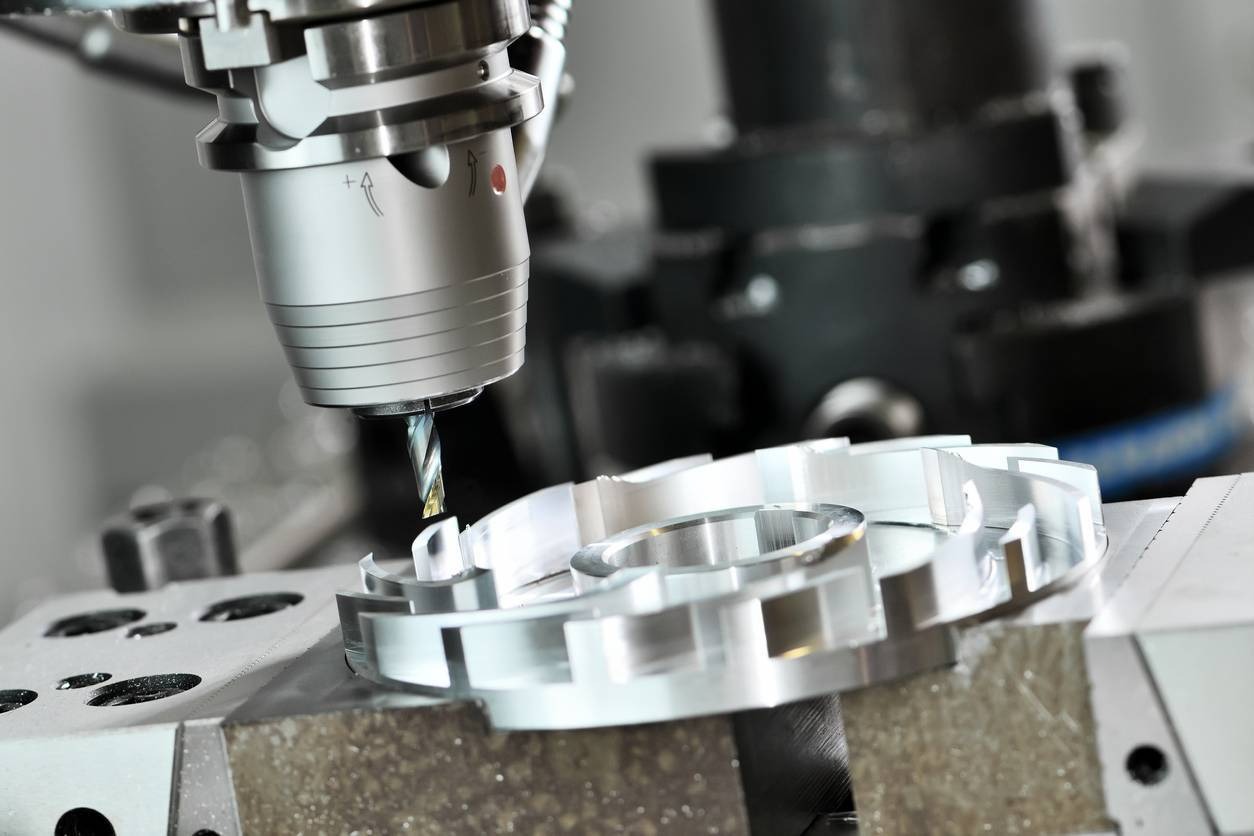

Operação de fresagem – A máquina CNC executa operações de corte programadas, como faceamento, ranhuramento, furação, contorno ou fresagem 3D complexa. Os operadores monitoram a velocidade do fuso, a taxa de avanço e o fluxo de fluido de corte para obter resultados ideais.
Inspeção e Controle de Qualidade – As peças acabadas são medidas utilizando instrumentos de precisão para confirmar a exatidão dimensional e o acabamento superficial.
Acabamento e limpeza – Rebarbas são removidas, as superfícies são polidas e os cavacos são retirados para preparar a peça para montagem ou entrega.
A configuração e a operação adequadas são essenciais para alcançar precisão, eficiência e longa vida útil da ferramenta em fresamento CNC. As seguintes boas práticas ajudam a garantir um desempenho de usinagem estável:
Selecione as ferramentas de corte, porta-ferramentas e pinças corretas com base no material e nos requisitos de usinagem.
Utilize ferramentas de fresagem CNC de alta qualidade para reduzir a vibração e manter a precisão.
Certifique-se de que dispositivos de fixação, morsas ou grampos prendam firmemente a peça de trabalho para evitar movimentos durante a usinagem.
Verifique o alinhamento correto para evitar erros dimensionais e defeitos na superfície.
Ajuste o comprimento da ferramenta, a velocidade do fuso e a taxa de avanço de acordo com o material e a operação de corte.
Realize um teste ou corte a seco para confirmar os percursos corretos da ferramenta e eliminar possíveis colisões.
Mantenha um fluxo constante de líquido refrigerante para controlar as temperaturas de corte e prolongar a vida útil da ferramenta.
Remova as aparas com frequência para evitar danos à ferramenta e melhorar o acabamento da superfície.
Inspecione regularmente as fresas de topo, fresas de faceamento e insertos para verificar desgaste ou danos.
Substitua ou afie as ferramentas conforme necessário para manter a precisão e evitar paradas inesperadas.
Limpe a base da máquina, lubrifique os componentes móveis e verifique o alinhamento do fuso periodicamente.
A manutenção de rotina garante um desempenho consistente e evita reparos dispendiosos.
Seguindo essas dicas, os operadores podem maximizar o desempenho das fresadoras CNC, melhorar a qualidade da usinagem e reduzir os custos de produção.
1. Para que serve uma fresadora CNC?
Uma fresadora CNC é usada para fabricar peças de precisão removendo material de uma peça de trabalho. Ela pode realizar operações como fresagem, furação, mandrilamento e torneamento, e é amplamente utilizada na produção de componentes em indústrias como a automotiva, aeroespacial, de moldes, médica e de manufatura em geral.
2. Quais são as principais partes de uma fresadora CNC?
Os principais componentes de uma fresadora CNC incluem o controlador CNC, o fuso, a mesa de trabalho, o sistema de eixos, as ferramentas de corte, o magazine de ferramentas e as guias. Esses componentes trabalham em conjunto para controlar o movimento da ferramenta e obter resultados de usinagem precisos.
3. Quais materiais uma fresadora CNC pode usinar?
As fresadoras CNC podem usinar uma ampla gama de materiais, incluindo alumínio, aço, aço inoxidável, titânio, latão e plásticos de engenharia. O material adequado depende dos requisitos da peça, das ferramentas de corte e das capacidades da máquina.
4. Quantos eixos possui uma fresadora CNC?
A maioria das fresadoras CNC opera com três eixos (X, Y e Z), adequados para tarefas comuns de usinagem. Máquinas mais avançadas podem incluir quatro ou cinco eixos, permitindo que os fabricantes usinem peças complexas a partir de múltiplos ângulos.
5. Como escolher a fresadora CNC certa?
A escolha da fresadora CNC ideal depende de fatores como tamanho da peça, material, complexidade da usinagem, volume de produção e requisitos de precisão. Os fabricantes devem considerar a rigidez da máquina, o desempenho do fuso, o curso dos eixos e as opções de automação disponíveis antes de tomar uma decisão.
Compreender os princípios básicos das fresadoras CNC é o primeiro passo para escolher a solução de usinagem ideal. Desde o funcionamento e os principais componentes das fresadoras CNC até os diferentes tipos de máquinas e capacidades de usinagem, ter uma compreensão clara desses fundamentos ajuda os fabricantes a tomar decisões mais acertadas.
A fresadora CNC ideal depende dos requisitos das peças, dos materiais, do volume de produção e da precisão de usinagem desejada. Seja para produzir componentes simples ou peças de precisão complexas, selecionar a configuração de máquina adequada pode melhorar a eficiência, a qualidade e o desempenho da produção a longo prazo.
Procurando a fresadora CNC ideal para sua aplicação? Entre em contato com nossa equipe de engenharia. Para discutir suas necessidades e obter uma solução profissional de usinagem CNC.
