A fresagem de ranhuras é uma das operações de usinagem CNC mais utilizadas para criar ranhuras, sulcos e chavetas de precisão em componentes dos setores automotivo, aeroespacial, de fabricação de moldes e de engenharia em geral. Seja usinando alumínio, aço inoxidável ou aço temperado, os resultados dependem muito da seleção da fresa de ranhura correta, da fresa de topo de metal duro, da fresa indexável e de um centro de usinagem CNC estável. Com parâmetros de corte adequados, estratégias de trajetória da ferramenta e rigidez da máquina, a fresagem de ranhuras pode alcançar tolerâncias mais rigorosas, acabamentos superficiais mais suaves e maior vida útil da ferramenta. Neste guia, exploramos ferramentas de fresagem de ranhuras, técnicas de usinagem, soluções para problemas e como máquinas CNC avançadas — como os centros de usinagem vertical Yangsen e os sistemas de usinagem de 5 eixos — oferecem desempenho e consistência superiores em aplicações de usinagem de ranhuras.

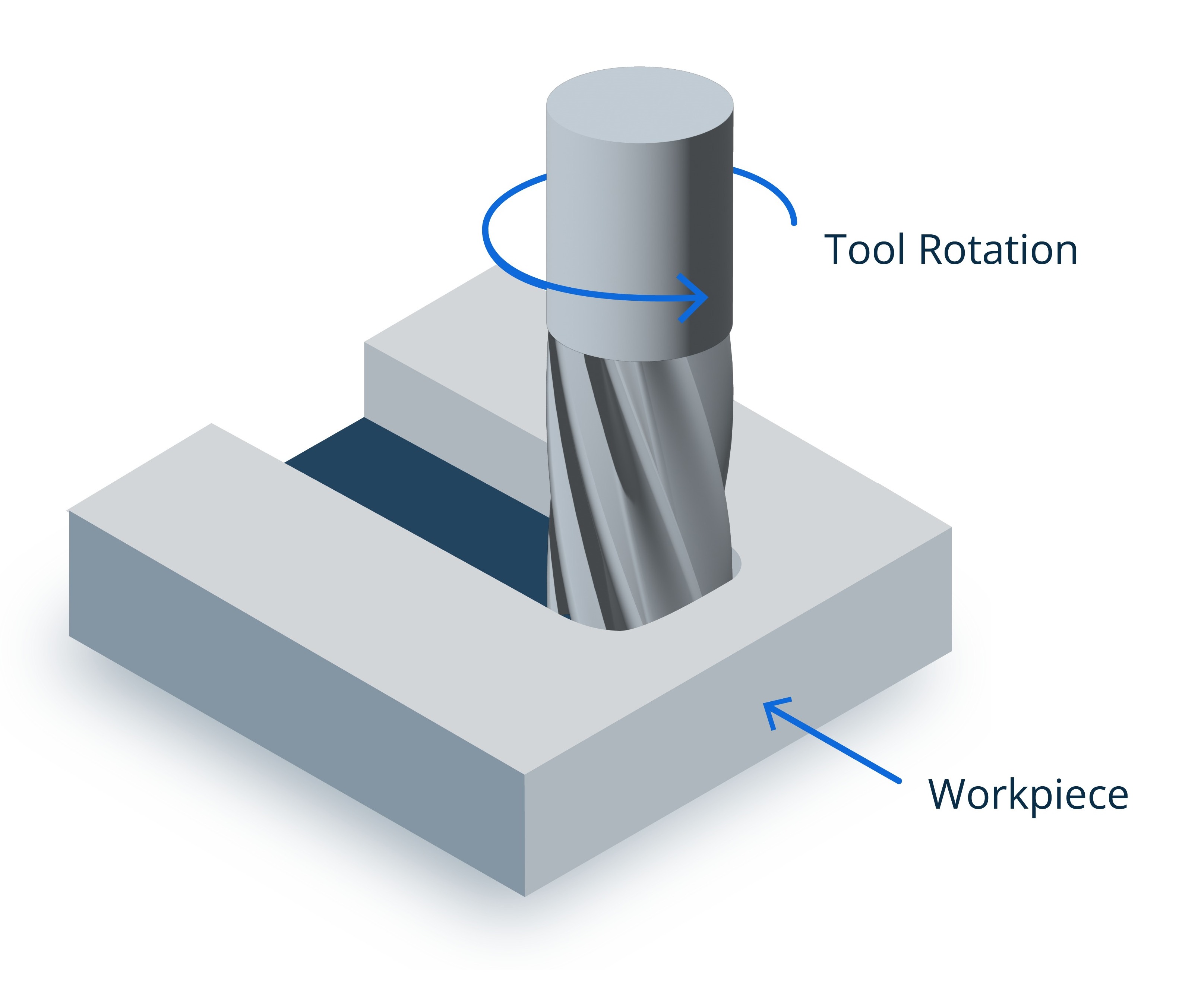

A fresagem de ranhuras é um processo de usinagem utilizado para remover material e criar um canal, ranhura ou chaveta em uma peça de trabalho usando uma ferramenta rotativa. Fresadora CNCAo contrário do fresamento frontal ou lateral, o fresamento de ranhuras utiliza toda a largura da ferramenta, o que significa que a ferramenta fica cercada por material durante o corte. Isso torna a usinagem de ranhuras mais exigente em termos de rigidez da ferramenta, evacuação de cavacos e estabilidade da usinagem.
As ranhuras podem variar em profundidade, largura e geometria, dependendo dos requisitos da aplicação. Os tipos mais comuns incluem rasgos de chaveta para eixos, ranhuras em T para dispositivos de fixação de máquinas, ranhuras cegas e sulcos profundos, estreitos e de precisão, frequentemente encontrados em moldes e componentes aeroespaciais. A fresagem de ranhuras é amplamente utilizada em peças que exigem alinhamento, controle de movimento ou funções de travamento mecânico.
Como diferentes materiais se comportam de maneira distinta sob forças de corte, alcançar precisão depende da seleção da fresa de ranhura correta, da fresa de topo de metal duro ou da ferramenta intercambiável, bem como da aplicação da velocidade de corte, da taxa de avanço e da estratégia de trajetória da ferramenta adequadas. Quando executada corretamente, a fresagem de ranhuras permite que os fabricantes alcancem tolerâncias dimensionais de alta precisão e repetibilidade consistente, especialmente quando realizada em um centro de usinagem CNC estável e rígido ou em um sistema de usinagem de 5 eixos.
A escolha da ferramenta de corte correta é um dos fatores mais importantes para se obter uma fresagem de ranhuras precisa e eficiente. Diferentes formatos de ranhura, dureza do material e condições de usinagem exigem geometrias de fresa e materiais de ferramenta distintos. As soluções de ferramentas mais comuns para fresagem de ranhuras incluem fresas de topo de metal duro, fresas intercambiáveis e fresas específicas para ranhuras, como fresas para chavetas e ranhuras em T.

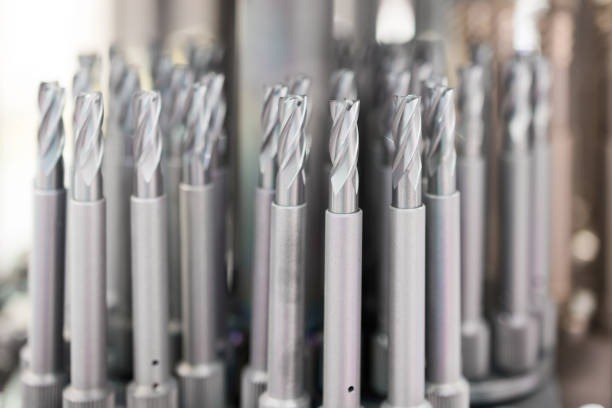

fresas de topo de metal duro São ideais para fresamento de ranhuras de alta precisão em materiais mais duros, como aço inoxidável, aço-liga e titânio. Oferecem excelente rigidez, resistência ao desgaste e acabamento superficial, tornando-as adequadas para ranhuras profundas e estreitas onde a precisão dimensional é crucial. Para usinagem de alta velocidade ou fresamento de ranhuras em alumínio, ferramentas de metal duro com múltiplas arestas de corte polidas ou revestimento DLC ajudam a melhorar a evacuação de cavacos e a reduzir a formação de aresta postiça.
Para a remoção de materiais mais densos ou para usinagem de ranhuras de grandes dimensões, as fresas indexáveis com insertos substituíveis oferecem melhor custo-benefício. Essas fresas permitem a fácil substituição do inserto sem a necessidade de reafiação ou troca de todo o corpo da ferramenta, tornando-as adequadas para longos períodos de produção. A geometria do inserto e os revestimentos, como TiN, TiAlN ou AlTiN, podem ser selecionados com base no material da peça e nos requisitos de velocidade de corte.
Alguns projetos de ranhuras exigem ferramentas específicas, como fresas para chavetas, serras de corte e fresas para ranhuras em T, especialmente na construção de dispositivos de fixação, fabricação de moldes e componentes de estruturas de máquinas. Essas ferramentas são projetadas para produzir perfis de ranhura não padronizados com alta repetibilidade.
A configuração correta dos parâmetros de usinagem é crucial para obter um desempenho estável na fresagem de ranhuras, minimizar o desgaste da ferramenta e manter a precisão dimensional. Como a fresagem de ranhuras geralmente envolve o contato em toda a largura da peça, as forças de corte são maiores em comparação com a fresagem lateral ou o desbaste leve. Portanto, os operadores devem ajustar cuidadosamente a velocidade do fuso, a taxa de avanço, a profundidade de corte e a estratégia de refrigeração para adequá-las ao tipo de ferramenta e ao material.
A velocidade de rotação do fuso (RPM) deve ser determinada com base na velocidade de corte (Vc), no diâmetro da ferramenta e na dureza do material. Materiais mais duros, como aço inoxidável ou aço ferramenta, exigem RPM mais baixas para evitar o superaquecimento, enquanto materiais mais macios, como o alumínio, podem ser usinados em velocidades mais altas, especialmente com fresas de topo de metal duro projetadas para usinagem de alta velocidade.
A taxa de avanço por dente (fz) desempenha um papel fundamental na espessura do cavaco. Um avanço muito baixo pode causar atrito em vez de corte, levando a desgaste prematuro ou acabamento superficial ruim. Um avanço muito alto pode sobrecarregar a ferramenta e criar vibrações ou deformação da ranhura. Para fresamento de ranhuras, uma taxa de avanço moderada com carga de cavaco consistente ajuda a manter a vida útil da ferramenta e a estabilidade da usinagem.
A profundidade de corte (ap) e o espaçamento entre as ferramentas (ae) devem ser ajustados com base na rigidez da ferramenta e na capacidade da máquina. O engate completo da ranhura geralmente requer configurações de profundidade conservadoras, especialmente ao usinar ranhuras profundas ou estreitas. Estratégias de ranhura progressiva ou trocoidal podem ser aplicadas quando uma penetração mais profunda da ranhura for necessária.
A refrigeração eficiente e a evacuação de cavacos são essenciais para a fresagem de ranhuras, principalmente em ranhuras cegas. A refrigeração abundante, o jato de ar e, por vezes, a lubrificação com quantidade mínima (MQL) podem ajudar a prevenir o acúmulo de cavacos, o superaquecimento e a quebra da ferramenta. Para alumínio e materiais pegajosos, a refrigeração de alta pressão ou o design de canais de corte polidos podem melhorar significativamente o controle de cavacos.
Parâmetros de usinagem bem otimizados permitem largura de ranhura consistente, melhores acabamentos superficiais e maior vida útil da ferramenta. Quando combinado com um centro de usinagem vertical rígido ou uma máquina CNC de 5 eixos, o fresamento de ranhuras torna-se mais controlado, repetível e eficiente em diferentes materiais e aplicações.
A fresagem bem-sucedida de ranhuras exige mais do que selecionar a ferramenta certa e definir parâmetros básicos — depende também da escolha da melhor estratégia de usinagem. Como a ferramenta de corte está totalmente em contato com o material, o controle do calor, da força de corte e da evacuação de cavacos torna-se essencial para a precisão e a vida útil da ferramenta.

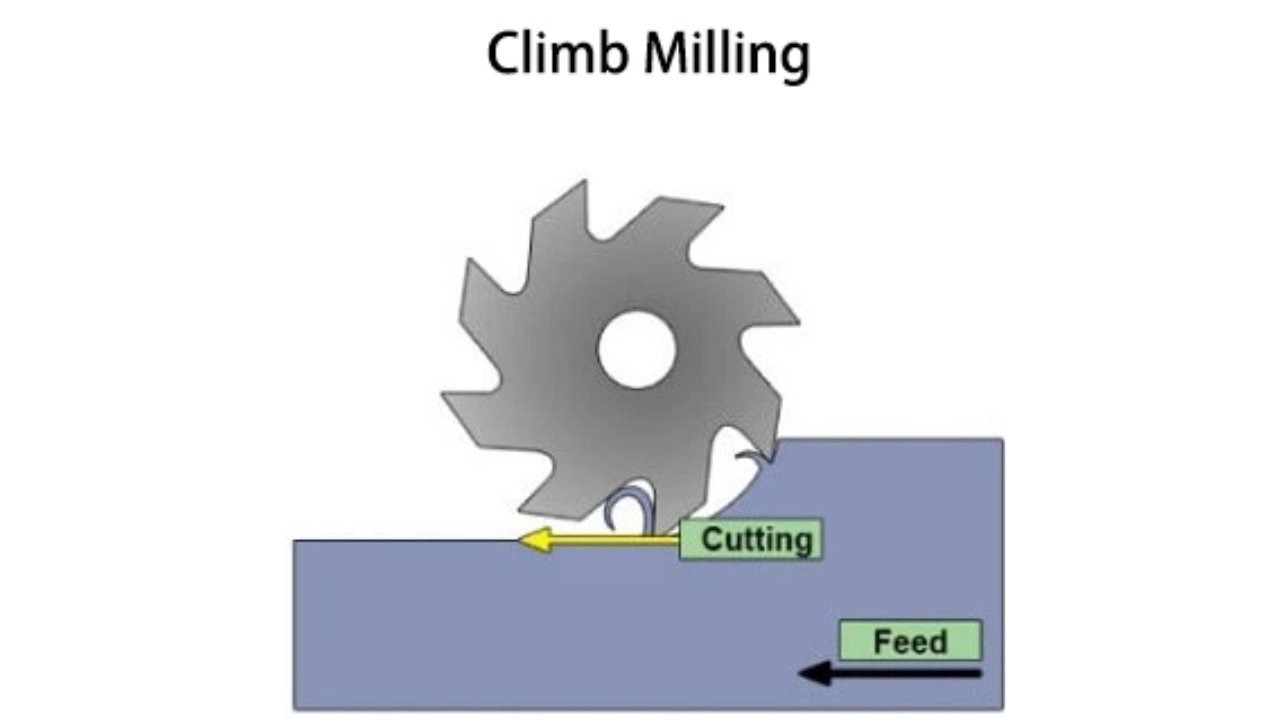

Um dos métodos mais eficazes de fresamento de ranhuras é o fresamento concordante, no qual a ferramenta gira no mesmo sentido do movimento de avanço. Essa técnica reduz a pressão de corte, produz superfícies mais lisas e minimiza a formação de rebarbas. O fresamento convencional pode ser utilizado apenas quando necessário, como na usinagem de peças instáveis ou superfícies fundidas.
Para ranhuras profundas ou estreitas, uma estratégia de usinagem progressiva melhora a estabilidade. Em vez de cortar toda a profundidade em uma única passada, a ferramenta aprofunda gradualmente a ranhura, mantendo uma carga de cavacos constante. Esse método reduz a vibração e evita a deflexão da ferramenta — especialmente valioso ao usar fresas de topo de metal duro de pequeno diâmetro.
Trajetórias de ferramentas avançadas, como fresamento trocoidal ou desbaste adaptativo, são cada vez mais utilizadas na usinagem de ranhuras. Essas estratégias mantêm o contato constante e minimizam a carga radial na ferramenta. Elas permitem taxas de avanço mais elevadas, reduzem o calor e prolongam significativamente a vida útil da ferramenta, tornando-as ideais para materiais duros como aço inoxidável, Inconel ou aço ferramenta temperado.
A usinagem de alta velocidade (HSM) também pode beneficiar a fresagem de ranhuras quando suportada por um centro de usinagem CNC estável com um fuso de alta precisão e um sistema rígido de porta-ferramentas (BT40, HSK-A63 ou CAT40). A combinação de um pequeno passo radial e altas taxas de avanço permite a geração de ranhuras suaves com calor controlado.
Por fim, a evacuação eficaz dos cavacos não deve ser negligenciada. Ranhuras cegas e sulcos profundos exigem refrigeração, jato de ar ou MQL (litografia mínima quantitativa) para evitar que os cavacos se acumulem dentro da ranhura, o que pode levar a fraturas, largura excessiva ou riscos na superfície.
A fresagem de ranhuras é amplamente aplicada em diversos setores de manufatura onde são necessárias ranhuras precisas, rasgos de chaveta e recursos de encaixe mecânico. Como as ranhuras frequentemente afetam o alinhamento, a montagem e a transferência de carga, a precisão e a repetibilidade são cruciais. Abaixo estão os setores mais comuns que utilizam a fresagem de ranhuras:
Utilizada para usinagem de eixos de transmissão, componentes de engrenagens, carcaças de motores e peças estruturais.
Os tipos de ranhuras mais comuns incluem rasgos de chaveta, ranhuras de alinhamento e ranhuras de montagem funcionais.
A produção em larga escala geralmente depende de fresas indexáveis para obter eficiência de custos e precisão consistente.
Requisitos: tolerâncias rigorosas, repetibilidade e tempos de ciclo estáveis.

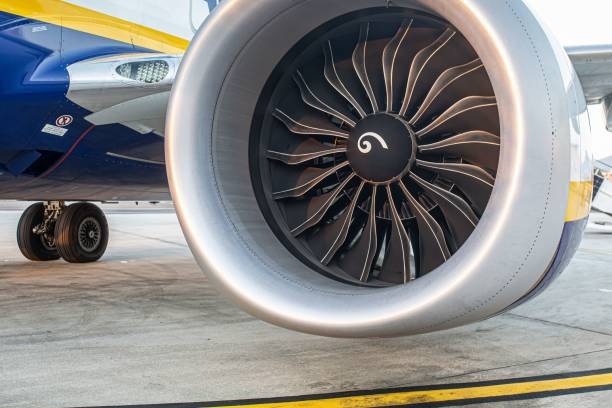

Aplicado em componentes estruturais leves, suportes, peças do sistema de combustível, suportes do motor e mecanismos de movimento.
Os materiais geralmente incluem ligas de alumínio, titânio e superligas resistentes ao calor.
Normalmente, é necessário usinagem de alta velocidade com fresas de topo de metal duro e trajetórias de ferramenta otimizadas.
Prioridades críticas: alta rigidez, qualidade da superfície e deformação térmica controlada.
Utilizada para usinar canais de refrigeração, ranhuras guia, sulcos estreitos e profundos e detalhes de moldes de precisão.
Os materiais incluem aço pré-endurecido, aço ferramenta temperado e blocos de moldes de alta liga.
centros de usinagem de 5 eixos e centros de usinagem vertical de alta precisão são geralmente os preferidos.
Requer excelente controle dimensional e acabamento superficial liso para minimizar o pós-processamento.
A fresagem de ranhuras é essencial para mesas com ranhuras em T, trilhos-guia, placas mecânicas, alojamentos e componentes de dispositivos de fixação.
As peças de trabalho costumam ser grandes, portanto, rigidez e estabilidade da máquina são fundamentais.
Fresas de ranhura indexáveis e ferramentas para chavetas são frequentemente usadas para maior eficiência.
Foco: durabilidade, flexibilidade de usinagem e compatibilidade com máquinas CNC de grande formato.
Aplicado em gabaritos, sistemas de fixação, conectores, peças de dispositivos médicos, componentes de robótica e invólucros de precisão.
Os centros de usinagem CNC multieixos são ideais para produção em pequenos lotes e para pedidos de personalização.
O acabamento superficial e a tolerância dimensional são críticos, especialmente para componentes de montagem.
1. Qual é a melhor ferramenta para fresar ranhuras?
A melhor ferramenta depende do material e das dimensões da ranhura. Fresas de topo de metal duro são ideais para precisão e materiais mais duros, enquanto fresas intercambiáveis são preferidas para ranhuras de grande largura ou produção em larga escala.
2. É possível realizar fresamento de ranhuras em qualquer máquina CNC?
A fresagem de ranhuras pode ser realizada na maioria das fresadoras CNC, mas a precisão e a estabilidade dependem da rigidez da máquina. Para obter os melhores resultados, utilize um centro de usinagem vertical ou uma máquina CNC de 5 eixos com fixação de ferramentas BT40 ou HSK.
3. Como evitar a quebra da ferramenta ao fresar ranhuras profundas?
Utilize cortes com profundidade progressiva, reduza o contato radial, aplique fluido de corte ou jato de ar para evacuação de cavacos e evite a projeção excessiva da ferramenta. Trajetórias trocoidais ou adaptativas também ajudam a reduzir a carga.
4. Quais parâmetros de corte são recomendados para fresamento de ranhuras?
Comece com um avanço moderado por dente (fz) e reduza a profundidade de corte (ap) ao utilizar o engate total da ranhura. As velocidades de corte devem ser baseadas no material da peça, no tipo de revestimento e na capacidade do fuso.
5. Como posso melhorar o acabamento superficial na fresagem de ranhuras?
Utilize fresamento concordante, reduza a vibração diminuindo a extensão da ferramenta, utilize um passe de acabamento com avanço reduzido e assegure um fluxo adequado de fluido de corte. Máquinas CNC de maior rigidez e porta-ferramentas de precisão também melhoram a qualidade do acabamento.
6. Por que a largura da ranhura às vezes fica maior do que o necessário?
Ranhuras com dimensões excessivas geralmente são causadas por deflexão da ferramenta, vibração ou estratégia incorreta de trajetória da ferramenta. Reduzir a profundidade de corte, aumentar a rigidez da máquina e otimizar as taxas de avanço podem corrigir o problema.
A fresagem de ranhuras é uma operação de usinagem crítica em indústrias que exigem ranhuras, chavetas e canais estruturais precisos. Da seleção da ferramenta à estratégia de usinagem, cada detalhe — como taxa de avanço, velocidade do fuso, geometria da fresa e evacuação de cavacos — afeta diretamente a precisão, o acabamento superficial e a produtividade. Quando combinada com as ferramentas adequadas, parâmetros de corte precisos e trajetórias de ferramenta controladas por software, a fresagem de ranhuras torna-se mais previsível, eficiente e repetível em diferentes materiais e complexidades de peças.
No entanto, o sucesso da fresagem de ranhuras não depende apenas da ferramenta — depende igualmente da máquina que a utiliza. Um centro de usinagem CNC de alta rigidez, com um fuso estável, um sistema de porta-ferramentas preciso e um forte controle de vibração, pode melhorar significativamente a geometria da ranhura, a estabilidade das tolerâncias e a vida útil da ferramenta. É por isso que escolher a máquina certa é tão importante quanto selecionar a fresa certa.
Na Yangsen CNC, projetamos e fabricamos centros de usinagem CNC especificamente desenvolvidos para aplicações de fresamento de alta precisão — incluindo fresamento de ranhuras, usinagem de chavetas, usinagem de moldes e fresamento de contornos multieixos. Nossos centros de usinagem vertical de 3 eixos e soluções CNC de 5 eixos oferecem alta rigidez, estabilidade térmica e precisão, tornando-os adequados para diversos setores, desde aeroespacial e automotivo até fabricação de moldes e usinagem de alta precisão.
