Escolher um torno CNC pode ser difícil quando você não sabe exatamente o que cada componente da máquina faz. Por que uma máquina usa uma configuração diferente de fuso, torre ou guia — e como isso afetará sua usinagem?
Compreender as peças e funções de um torno CNC facilita a resposta a essas perguntas. Da base e do eixo-árvore ao mandril, à torre, ao sistema servo e ao controlador CNC, cada componente desempenha um papel específico na estabilidade da usinagem, na capacidade de corte e na produtividade.

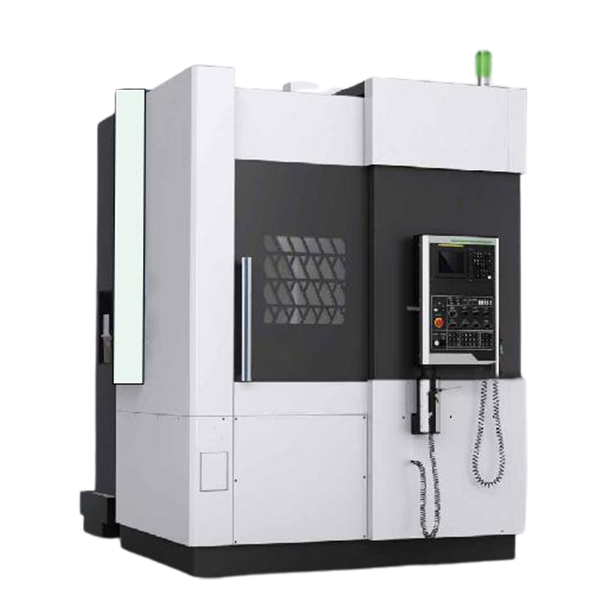

A torno CNC É uma máquina-ferramenta controlada por computador, usada principalmente para produzir peças cilíndricas. Durante a usinagem, a peça é fixada por uma placa e girada pelo fuso, enquanto a ferramenta de corte se move ao longo de eixos programados para remover material.
Ao contrário de um torno manual, um torno CNC controla automaticamente a velocidade do fuso, o movimento da ferramenta, a taxa de avanço e as trocas de ferramentas por meio de um programa CNC. Isso permite que ele execute operações como:
Todos com resultados consistentes.
Para entender como essas operações são realizadas, o próximo passo é analisar as principais peças de um torno CNC e suas funções.
Um torno CNC é composto por diversos componentes mecânicos, de acionamento e de controle que trabalham em conjunto durante a usinagem. Compreender essas peças do torno CNC e suas funções facilita a avaliação da estrutura, do desempenho e da configuração da máquina.
Peça para torno CNC | Função principal |
Cama de máquina | Apoiar a estrutura da máquina e fornecer uma base estável para a usinagem. |
Cabeçote | Apoie e acione o eixo principal. |
Eixo principal | Gire a peça de trabalho na velocidade e com o torque necessários. |
Mandril | Prenda, centralize e segure a peça durante a usinagem. |
Torreta de ferramentas | Mantenha as ferramentas de corte pressionadas e troque-as automaticamente. |
contraponto | Oferece suporte adicional para peças longas e reduz a deflexão durante o corte. |
Guias | Guie o movimento preciso e estável do eixo. |
Fusos de esferas e servomotores | Converter comandos CNC em movimento controlado de eixos lineares. |
Sistema de controle CNC | Controlar e coordenar todo o processo de usinagem. |
Sistema de refrigeração | Resfrie e lubrifique a área de corte enquanto auxilia na remoção dos cavacos. |
Transportador de cavacos | Remove automaticamente os cavacos de usinagem da máquina. |
Sistema de proteção e segurança da máquina | Contêm partículas e líquido refrigerante, proporcionando um ambiente de operação mais seguro. |

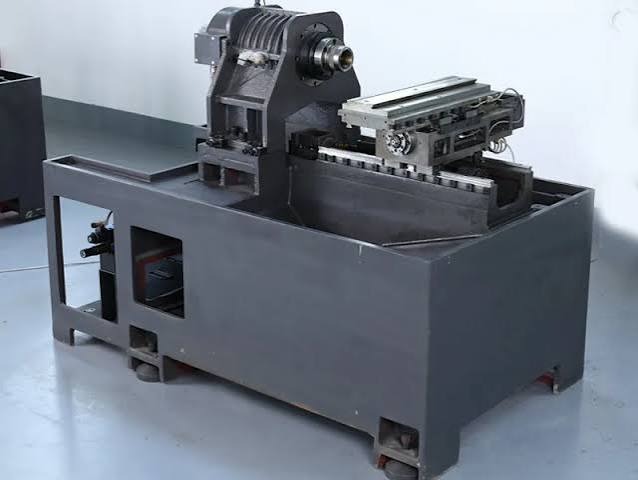

A base da máquina é a principal estrutura de sustentação de um torno CNC. Ela suporta o cabeçote, a torre, o contraponto e as guias, absorvendo as forças de corte e as vibrações.
Uma base rígida ajuda a manter a estabilidade da usinagem, especialmente durante cortes pesados ou ao usinar peças grandes. As bases dos tornos CNC são geralmente feitas de ferro fundido de alta resistência devido à sua rigidez e propriedades de amortecimento de vibrações.
Função principal: Apoiar a estrutura da máquina e fornecer uma base estável para a usinagem.
O cabeçote geralmente está localizado em uma das extremidades da base da máquina e abriga componentes importantes, como o eixo principal, os rolamentos e o sistema de acionamento do eixo.
Sua função é suportar e acionar o fuso, mantendo a rotação estável da peça de trabalho. A rigidez e o projeto do cabeçote são particularmente importantes quando se exige alto torque ou usinagem pesada.
Função principal: Apoie e acione o eixo principal.

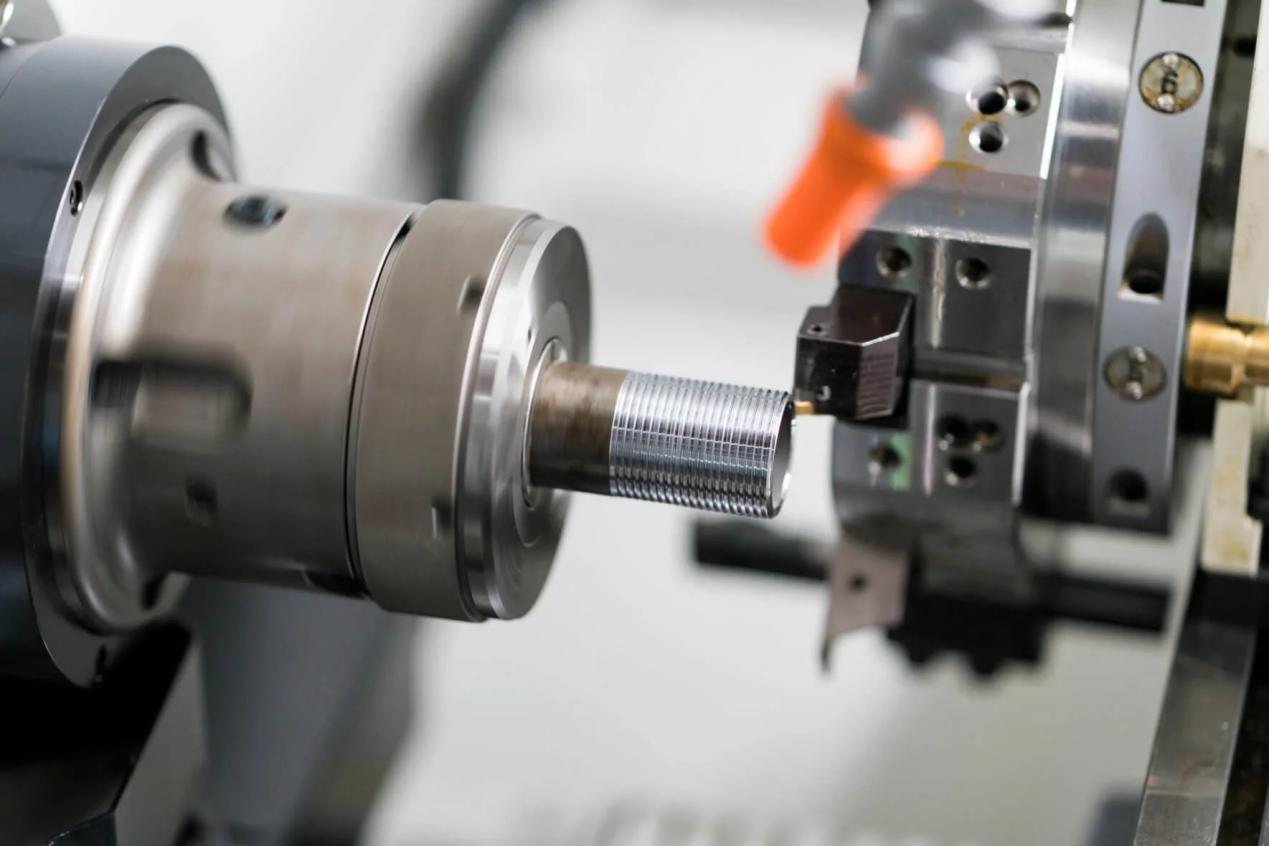

O eixo principal transfere a potência rotacional para a placa de fixação e para a peça de trabalho. Sua velocidade, potência e torque determinam os tipos de materiais, dimensões das peças e condições de corte que o torno CNC pode processar.
Altas velocidades de rotação do fuso são úteis para peças menores e acabamento, enquanto um torque mais elevado é mais importante para diâmetros maiores e remoção de material em grande quantidade.
Função principal: Gire a peça de trabalho na velocidade e com o torque necessários.

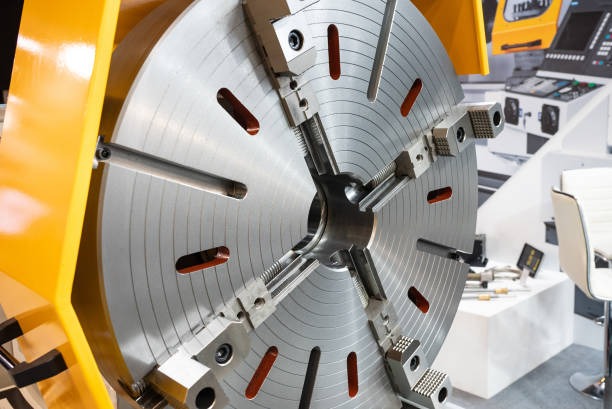

O mandril é montado no eixo e segura a peça de trabalho com segurança durante a usinagem. Uma fixação adequada é essencial, pois uma fixação instável pode causar vibração, acabamento superficial ruim ou erros de usinagem.
As opções mais comuns incluem:
Função principal: Prenda, centralize e segure a peça durante a usinagem.
A torre de ferramentas comporta várias ferramentas de corte e indexa automaticamente a ferramenta necessária para a posição de usinagem. Isso permite que um torno CNC execute diversas operações sem a necessidade de troca manual de ferramentas.
Dependendo da configuração da máquina, a torre pode transportar ferramentas para torneamento, mandrilamento, ranhuramento, rosqueamento e perfuração. Centros de viragem Também é possível utilizar ferramentas acionadas para fresagem e rosqueamento.
Função principal: Mantenha as ferramentas de corte pressionadas e troque-as automaticamente.
O cabeçote móvel suporta a extremidade livre de peças longas ou estreitas. Sem suporte suficiente, essas peças podem entortar ou vibrar sob as forças de corte.
Dependendo do projeto da máquina, também pode acomodar ferramentas como brocas ou centros.
Função principal: Oferece suporte adicional para peças longas e reduz a deflexão durante o corte.

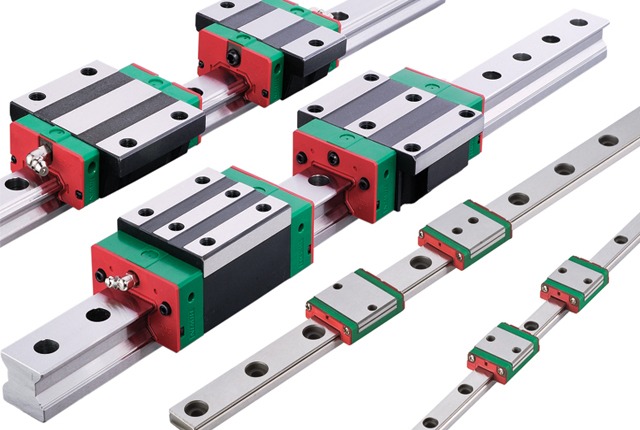

As guias proporcionam o caminho controlado ao longo do qual a torre e outros componentes móveis se deslocam. Em um torno CNC típico, elas guiam o movimento ao longo dos eixos X e Z.
Guias lineares São frequentemente escolhidas para movimentos e respostas mais rápidas, enquanto as guias de seção retangular são comumente usadas onde são necessárias maior rigidez e capacidade de corte pesado.
Função principal: Guie o movimento preciso e estável do eixo.
Os servomotores e os fusos de esferas formam uma parte importante do sistema de avanço do torno CNC. O controlador CNC envia comandos aos servomotores, que acionam os fusos de esferas e movem a torre ao longo dos eixos programados.
Este sistema controla a posição da ferramenta, o movimento de avanço e o percurso de usinagem.
Função principal: Converter comandos CNC em movimento controlado de eixos lineares.
O sistema de controle CNC funciona como o centro de controle da máquina. Ele lê o programa de usinagem e as coordenadas:
Os operadores também utilizam o painel de controle para inserir programas, ajustar parâmetros de usinagem, monitorar o status da máquina e gerenciar alarmes.
Função principal: Controlar e coordenar todo o processo de usinagem.
O sistema de refrigeração fornece fluido de corte à área de usinagem. Ele ajuda a controlar a temperatura de corte, lubrificar a zona de corte e remover os cavacos da ferramenta e da peça de trabalho.
O resfriamento eficaz torna-se especialmente importante durante o corte contínuo e a produção em grande volume.
Função principal: Resfrie e lubrifique a área de corte enquanto auxilia na remoção dos cavacos.
As operações de torneamento podem gerar grandes quantidades de cavacos longos ou quebrados. O transportador de cavacos remove continuamente esses cavacos da área de usinagem e os transfere para um recipiente de coleta.
Isso reduz a limpeza manual e ajuda a manter a área de usinagem limpa durante a produção contínua.
Função principal: Remove automaticamente os cavacos de usinagem da máquina.
A estrutura de proteção da máquina mantém os cavacos e o fluido de corte dentro da área de usinagem, enquanto os seguintes recursos ajudam a proteger o operador:
Em tornos CNC modernos, o sistema de segurança pode impedir o início da usinagem quando a porta da máquina estiver aberta.
Função principal: Contêm partículas e líquido refrigerante, proporcionando um ambiente de operação mais seguro.
Cada componente de um torno CNC tem uma função específica, mas a usinagem depende do trabalho conjunto dessas peças. Desde a fixação da peça até o controle da ferramenta de corte e a remoção dos cavacos, todo o processo é coordenado pelo sistema CNC.
A placa de fixação prende e centraliza a peça de trabalho, enquanto o eixo principal e o cabeçote fornecem a rotação necessária para o corte. O sistema CNC controla a velocidade do eixo de acordo com as condições de usinagem programadas.
O controlador CNC envia comandos aos servomotores, que acionam os fusos de esferas e movimentam a torre ao longo das guias. A torre posiciona a ferramenta de corte necessária para realizar operações de torneamento, faceamento, ranhuramento, rosqueamento ou outras.
Para peças longas ou estreitas, a contraponta oferece suporte adicional para reduzir a vibração e a deflexão da peça durante o corte.
Durante a usinagem, o sistema de refrigeração fornece fluido de corte para controlar o calor, lubrificar a zona de corte e auxiliar na remoção dos cavacos. Em seguida, o transportador de cavacos remove os cavacos acumulados na área de usinagem.
Em conjunto, essas peças do torno CNC criam um processo contínuo de fixação → rotação → posicionamento da ferramenta → corte → resfriamento → remoção de cavacos, permitindo que a máquina produza peças de forma eficiente e consistente.
Nem todos os tornos CNC utilizam a mesma configuração de componentes. A configuração ideal depende da complexidade da peça, das operações necessárias e do volume de produção. Compreender essas diferenças pode ajudá-lo a evitar pagar por funções desnecessárias ou escolher uma máquina que não suporte suas peças.
Configuração | Componentes principais | Ideal para |
Torno CNC padrão de 2 eixos | Eixo principal, mandril, sistema de eixos X/Z, torre de ferramentas | Eixos, buchas, flanges e outras peças torneadas relativamente simples. |
Torno CNC com ferramentas acionadas | Adiciona ferramentas acionadas e um eixo C. | Peças que exigem torneamento e usinagem secundária em uma única configuração. |
Centro de torneamento CNC com sub-eixo | Adiciona um sub-eixo, geralmente combinado com ferramentas acionadas. | Peças complexas e produção em alto volume, onde a redução do tempo de preparação e manuseio é importante. |
Um torno CNC padrão de 2 eixos normalmente inclui um eixo principal, placa de fixação, sistema de eixos X/Z e torre de ferramentas. Ele é projetado para operações comuns como torneamento, faceamento, ranhuramento, rosqueamento e mandrilamento.
Essa configuração é uma escolha prática para eixos, buchas, flanges e outras peças torneadas relativamente simples.
A adição de ferramentas acionadas e um eixo C permite que a máquina execute operações além da torneagem convencional. As ferramentas acionadas podem girar independentemente para realizar furação, rosqueamento e fresamento leve, enquanto o eixo C controla a posição angular da peça.
Essa configuração é adequada para peças que exigem torneamento e usinagem secundária em uma única instalação.
Um sub-eixo trabalha em conjunto com o eixo principal para usinar ambas as extremidades de uma peça. Após a conclusão do primeiro lado, o sub-eixo pode pegar a peça para operações secundárias sem a necessidade de refixação manual.
Combinada com ferramentas acionadas manualmente, essa configuração é ideal para peças complexas e produção em larga escala, onde a redução do tempo de preparação e manuseio é importante.
Resumindo, ter mais peças usinadas em um torno CNC não significa automaticamente ter uma máquina melhor. O essencial é adequar o fuso, a torre, os eixos e as funções auxiliares às suas necessidades reais de usinagem.
A manutenção regular ajuda a reduzir o tempo de inatividade inesperado e mantém as principais peças do torno CNC funcionando de forma confiável. O foco deve ser nos componentes que sofrem movimentação frequente, cargas de corte ou contaminação por cavacos e fluido de corte.
Verifique se o eixo apresenta ruídos, vibrações ou variações de temperatura incomuns. Mantenha o mandril limpo e inspecione regularmente as garras e o mecanismo de fixação para garantir que a peça esteja firmemente presa.
Mantenha as guias e os fusos de esferas limpos e devidamente lubrificados. Verifique o sistema de lubrificação regularmente, pois a lubrificação insuficiente pode acelerar o desgaste e afetar o movimento do eixo.
Remova os cavacos da torre e dos porta-ferramentas e verifique se há desgaste, folga ou instalação incorreta das ferramentas. Se a indexação ficar lenta ou imprecisa, a torre deve ser inspecionada antes de prosseguir com a usinagem.
Verifique regularmente o nível e a condição do líquido refrigerante e limpe os filtros quando necessário. Remova os cavacos acumulados e inspecione a esteira transportadora de cavacos para evitar obstruções, especialmente durante a produção contínua.
Uma rotina simples de manutenção preventiva pode prolongar a vida útil dos componentes e ajudar o torno CNC a manter um desempenho estável durante o funcionamento a longo prazo.
Quais são as principais partes de um torno CNC?
Os principais componentes de um torno CNC incluem a base da máquina, o cabeçote, o eixo-árvore, a placa de fixação, a torre de ferramentas, o cabeçote móvel, as guias, os fusos de esferas, os servomotores, o sistema de controle CNC, o sistema de refrigeração e o transportador de cavacos. Cada componente desempenha um papel específico no processo de usinagem.
Qual é a parte mais importante de um torno CNC?
Não existe uma única peça mais importante, pois os componentes funcionam como um sistema. No entanto, o fuso, a base da máquina, as guias, a torre e o sistema de controle CNC têm grande influência na capacidade de corte, na estabilidade e na produtividade.
Qual é a função da torre de um torno CNC?
A torre comporta várias ferramentas de corte e posiciona automaticamente a ferramenta necessária para a usinagem. Isso permite que o torno CNC execute operações de torneamento, furação, ranhuramento, rosqueamento e outras sem a necessidade de troca manual de ferramentas.
Qual a diferença entre um eixo e um mandril?
O eixo proporciona o movimento de rotação, enquanto a placa de fixação é montada no eixo e prende a peça de trabalho. Simplificando, o eixo proporciona a rotação e a placa de fixação segura a peça.
Por que um torno CNC precisa de uma contraponta?
A contraponta suporta peças longas ou estreitas durante a usinagem. Esse suporte adicional ajuda a reduzir a vibração e a deflexão causadas pelas forças de corte.
Qual a diferença entre peças usinadas em torno CNC e em centro de torneamento CNC?
Um torno CNC básico geralmente possui um eixo principal, eixos X/Z e uma torre de ferramentas. Um centro de torneamento CNC pode adicionar ferramentas acionadas, um eixo C, eixo Y ou subeixo, permitindo que torneamento, fresamento, furação e rosqueamento sejam concluídos em menos configurações.
Ao escolher um torno CNC, concentre-se nas peças e funções que sua peça realmente exige, em vez de simplesmente selecionar mais recursos. A configuração correta do fuso, da torre, das guias e dos eixos pode ajudar a reduzir custos desnecessários, atendendo às suas necessidades de produção.
