Máquinas CNC de 5 eixos As máquinas CNC de 5 eixos são capazes de realizar operações de usinagem mais complexas e intrincadas do que as máquinas tradicionais de 3 eixos, o que as torna ideais para aprimorar a usinagem de precisão. As vantagens de usar uma máquina CNC de 5 eixos incluem maior flexibilidade e versatilidade, maior precisão e qualidade, melhor eficiência e produtividade, além de redução no tempo e custo de preparação.
A usinagem de precisão desempenha um papel fundamental na manufatura moderna, especialmente em indústrias onde geometrias complexas, tolerâncias rigorosas e alta qualidade superficial são essenciais.
As máquinas CNC tradicionais de 3 eixos muitas vezes têm dificuldades para atender a essas demandas de forma eficiente, exigindo múltiplas configurações que aumentam o tempo de usinagem e introduzem erros de posicionamento.
É por isso que a usinagem CNC de 5 eixos se tornou a solução preferida para a fabricação de precisão. Ao permitir o movimento simultâneo em múltiplos eixos, as máquinas CNC de 5 eixos oferecem maior precisão, maior flexibilidade e produtividade aprimorada, tornando-as ideais para aplicações de usinagem avançadas.

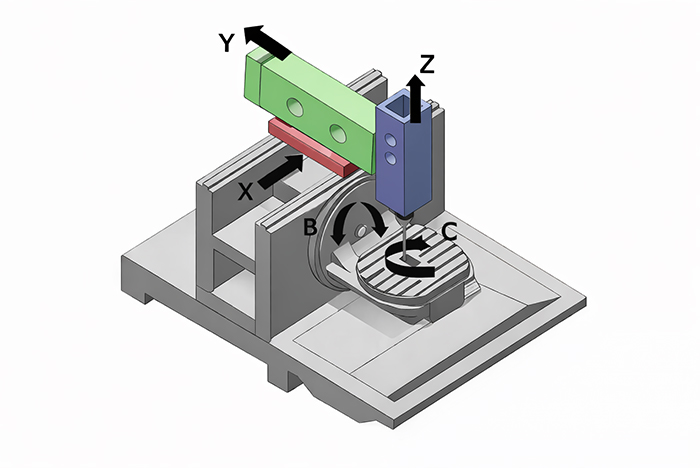

Uma máquina CNC de 5 eixos permite que a ferramenta de corte ou a peça de trabalho se mova simultaneamente ao longo de cinco eixos diferentes: três eixos lineares (X, Y, Z) e dois eixos rotacionais.
Ao contrário da usinagem convencional de 3 eixos, que requer múltiplas etapas de reposicionamento, a usinagem de 5 eixos permite a usinagem de múltiplas superfícies em uma única configuração.
Essa capacidade reduz significativamente os erros de configuração e melhora a precisão dimensional, tornando as máquinas CNC de 5 eixos particularmente adequadas para a usinagem de precisão de peças complexas.
A usinagem de precisão desempenha um papel fundamental na manufatura e engenharia modernas. Envolve o uso de máquinas controladas por computador para moldar e cortar materiais com um alto grau de exatidão e consistência, frequentemente com tolerâncias de apenas alguns mícrons.
Uma das principais vantagens da usinagem de precisão é a possibilidade de produzir peças complexas e intrincadas que seriam difíceis ou impossíveis de fabricar usando métodos tradicionais. Isso é particularmente importante em setores como o aeroespacial, o de defesa e o médico, onde o desempenho e a confiabilidade dos componentes podem ser uma questão de vida ou morte.
A usinagem de precisão também contribui para melhorar a qualidade e a consistência dos produtos acabados. Ao utilizar máquinas controladas por computador, os fabricantes podem garantir que cada peça seja produzida de acordo com as mesmas especificações, minimizando o risco de defeitos ou erros. Isso é particularmente importante em setores como o automotivo e o eletrônico, onde até mesmo pequenas variações nas dimensões das peças podem causar problemas significativos.
As máquinas CNC de 5 eixos são capazes de realizar operações de usinagem mais complexas e intrincadas do que as máquinas tradicionais de 3 eixos, o que as torna ideais para aprimorar a usinagem de precisão. A seguir, algumas maneiras pelas quais as máquinas CNC de 5 eixos melhoram a usinagem de precisão:
Maior flexibilidade e versatilidade
Precisão e qualidade aprimoradas
Maior eficiência e produtividade
Tempo e custo de instalação reduzidos
Em comparação com as máquinas padrão de 3 eixos, as máquinas CNC de 5 eixos oferecem muito mais flexibilidade e variedade, o que é um dos principais benefícios de se utilizar esse tipo de máquina para fabricação de precisão. Mais adaptabilidade e variedade podem ser alcançadas com o uso de máquinas CNC de 5 eixos das seguintes maneiras:
As máquinas CNC de 5 eixos são capazes de produzir formas grandes e complexas com maior facilidade e precisão, já que a ferramenta de corte pode se mover ao longo de cinco eixos. Nos setores aeroespacial e médico, por exemplo, onde a precisão é fundamental, isso se torna ainda mais importante.
Áreas de um componente que são inacessíveis com uma máquina de 3 eixos podem ser usinadas com uma máquina de 5 eixos. Para fresar locais inacessíveis com maior precisão e exatidão, as máquinas de 5 eixos podem inclinar e girar a ferramenta de corte.
Por serem mais adaptáveis e versáteis, as máquinas CNC de 5 eixos podem processar uma variedade maior de materiais do que suas contrapartes de 3 eixos. Metais, polímeros, compósitos e cerâmicas de precisão com diferentes densidades e durezas estão todos dentro de suas capacidades de usinagem.
As máquinas CNC de 5 eixos são capazes de realizar múltiplas operações de usinagem em uma única configuração, o que reduz a necessidade de mão de obra manual e melhora a eficiência geral. Isso pode resultar em tempos de produção mais rápidos, custos mais baixos e peças de maior qualidade.
Quando se trata de usinagem de precisão, o uso de uma máquina CNC de 5 eixos oferece diversas vantagens cruciais, sendo uma das mais importantes a melhoria na precisão e na qualidade. A seguir, apresentamos algumas das maneiras pelas quais as máquinas CNC de 5 eixos proporcionam maior precisão e qualidade:
As máquinas CNC de 5 eixos são capazes de posicionar a ferramenta de corte em mais ângulos e orientações em comparação com as máquinas de 3 eixos. Isso resulta em maior exatidão e precisão na usinagem de geometrias complexas, produzindo peças de maior qualidade.
Com máquinas CNC de 5 eixos, a necessidade de várias configurações e reposicionamentos do componente é reduzida. Isso diminui os erros de configuração, resultando em maior precisão e uniformidade em diversos componentes.
Ferramentas menores de 5 eixos e uma maior amplitude de movimento possibilitadas pelas máquinas CNC proporcionam um acabamento superficial mais suave nos produtos acabados. Os setores aeroespacial, médico e automotivo se beneficiam da melhoria na qualidade dos produtos acabados gerada por esse processo.
Com a capacidade de posicionar a ferramenta de corte em mais ângulos e orientações, as máquinas CNC de 5 eixos podem reduzir o desgaste das ferramentas de corte. Isso resulta em maior vida útil da ferramenta e menores custos de ferramental, o que pode ajudar a reduzir os custos de fabricação.
Quando se trata de usinagem de precisão, usar um máquina CNC As máquinas CNC de 5 eixos oferecem uma série de benefícios importantes, sendo um dos mais relevantes o aumento da eficiência e da produção. A seguir, apresentamos algumas das maneiras pelas quais as máquinas CNC de 5 eixos proporcionam níveis superiores de produção e eficiência:
Em comparação com o convencional Máquinas CNC de 3 eixosAs máquinas de 5 eixos podem reduzir drasticamente os tempos de preparação. Como essas máquinas conseguem fabricar várias faces de um componente em uma única configuração, elas reduzem significativamente o tempo gasto na preparação e movimentação da peça.
Graças à sua capacidade de posicionar a ferramenta de corte em mais ângulos e orientações, as máquinas CNC de 5 eixos podem atingir taxas de usinagem mais rápidas do que as máquinas de 3 eixos. Isso resulta em ciclos de produção mais curtos e maiores taxas de produção, o que pode aumentar a eficiência e a produtividade.
A capacidade das máquinas CNC de 5 eixos de realizar inúmeras operações de usinagem em uma única configuração significa menos tempo e dinheiro gastos com mão de obra humana. Isso tem o potencial de reduzir os custos de produção e aumentar os lucros.
Graças à maior precisão e exatidão proporcionadas pelas máquinas CNC de 5 eixos, as peças podem ser fabricadas com maior consistência e reprodutibilidade. Isso garante que todas as peças atendam aos mesmos altos padrões de qualidade, o que é fundamental em setores como o aeroespacial, o médico e o automotivo.
As máquinas CNC de 5 eixos são uma excelente opção para aplicações de usinagem de precisão devido à sua maior eficiência e produtividade. Elas podem reduzir o tempo de preparação, aumentar a velocidade de usinagem, minimizar os custos de mão de obra e melhorar a uniformidade dos componentes, resultando em cronogramas de produção mais curtos, custos mais baixos e produtos de maior qualidade.
A redução do tempo e do custo de preparação é outra vantagem de se utilizar uma máquina CNC de 5 eixos para corte de precisão. A seguir, apresentamos alguns exemplos de como as máquinas CNC de 5 eixos proporcionam redução de tempo e custos associados à preparação:
As máquinas CNC de 5 eixos podem usinar várias faces de uma peça em uma única configuração, o que elimina a necessidade de múltiplas configurações e reposicionamento da peça. Isso reduz significativamente o tempo e o custo de configuração.
As máquinas CNC de 5 eixos apresentam uma menor taxa de troca de ferramentas, pois a ferramenta de corte pode ser posicionada em uma variedade maior de orientações e posições. Como resultado, você gasta menos tempo e dinheiro com a preparação, e suas ferramentas têm uma chance maior de sobreviver ao processo de usinagem sem danos.
A maior precisão e qualidade proporcionadas pelas máquinas CNC de 5 eixos reduzem significativamente o potencial de desperdício ou retrabalho de componentes. Consequentemente, tanto os custos de fabricação quanto o desperdício de material são reduzidos.
Pode levar mais tempo para desenvolver o software para uma máquina CNC de 5 eixos do que para uma de 3 eixos, mas, uma vez concluído, o tempo de fresagem será muito menor. O resultado é maior produtividade e custos gerais de fabricação mais baixos.
É crucial diferenciar entre máquinas CNC de 3 eixos e de 5 eixos quando se fala em usinagem de precisão. Algumas semelhanças entre as duas são as seguintes:
Eixo de Movimento
As máquinas de 3 eixos podem mover a ferramenta de corte em três direções (X, Y, Z), enquanto as máquinas de 5 eixos podem movimentá-la em cinco direções (X, Y, Z, A, B). Os dois eixos adicionais permitem geometrias mais complexas e maior precisão na usinagem.
Tempo de configuração
As máquinas de 3 eixos exigem mais configurações e trocas de ferramentas para geometrias complexas, enquanto as máquinas de 5 eixos podem realizar todas as operações em uma única configuração, reduzindo o tempo de preparação.
Complexidade da peça
As máquinas de 3 eixos são mais adequadas para geometrias mais simples, enquanto as máquinas de 5 eixos se destacam na usinagem de peças e formatos complexos.
Acabamento da superfície
As máquinas de 5 eixos conseguem manter um ângulo de ferramenta consistente durante todo o processo de usinagem, resultando em acabamentos de superfície mais suaves e uniformes do que as máquinas de 3 eixos.
Custo
As máquinas de 5 eixos são geralmente mais caras do que as máquinas de 3 eixos devido à sua maior complexidade e capacidades.
Ao escolher uma máquina CNC de 5 eixos para usinagem de precisão, há vários pontos importantes a serem considerados. Entre eles:
O tamanho da máquina e sua área de trabalho devem ser compatíveis com o tamanho e a complexidade das peças que serão usinadas. É importante considerar o maior tamanho de peça que será usinado e garantir que a máquina possa acomodá-lo.
A precisão e a repetibilidade da máquina são cruciais para a usinagem de precisão. Procure máquinas com componentes de alta qualidade e recursos como monitoramento em tempo real da posição da ferramenta e detecção de colisões.
O sistema de controle deve ser fácil de usar e oferecer recursos avançados, como simulação 3D e capacidades de programação. Procure máquinas com um sistema de controle confiável e com bom suporte.
A velocidade do fuso e a potência são fatores importantes que afetam o desempenho da máquina e os tipos de materiais que podem ser usinados. Considere os tipos de materiais que você irá usinar e certifique-se de que a máquina tenha a velocidade do fuso e a potência necessárias.
A capacidade do trocador de ferramentas determina quantas ferramentas podem ser carregadas na máquina simultaneamente. Considere a complexidade das peças que você irá usinar e certifique-se de que a máquina tenha capacidade suficiente no trocador de ferramentas.
Procure máquinas de fabricantes conceituados com bons programas de manutenção e suporte. Considere a disponibilidade de peças de reposição e assistência técnica na sua região.
A Yangsen pode ser sua parceira ideal em máquinas CNC inteligentes. Ela também oferece uma linha completa de máquinas, como furadeiras, mandriladoras horizontais, centros de usinagem CNC verticais, centros de usinagem horizontais e muito mais.
1. Qual é a principal vantagem da usinagem CNC de 5 eixos em comparação com a usinagem de 3 eixos?
A maior vantagem da usinagem CNC de 5 eixos é a capacidade de usinar geometrias complexas em uma única configuração.
Ao permitir que a ferramenta ou a peça de trabalho se mova simultaneamente em cinco eixos, as máquinas de 5 eixos reduzem os erros de reposicionamento, melhoram a precisão e diminuem significativamente o tempo de usinagem em comparação com as máquinas CNC tradicionais de 3 eixos.
2. Como a usinagem CNC de 5 eixos melhora a precisão da usinagem?
A usinagem CNC de 5 eixos melhora a precisão ao minimizar as múltiplas configurações e manter a orientação consistente da ferramenta durante o corte.
Isso reduz os erros cumulativos de alinhamento e permite tolerâncias mais rigorosas, tornando-o ideal para componentes de alta precisão com contornos complexos ou características angulares.
3. A usinagem CNC de 5 eixos é adequada para produção em pequenos lotes ou protótipos?
Sim. Embora frequentemente associada a peças complexas, a usinagem CNC de 5 eixos é altamente eficiente para produção de pequenos lotes e protótipos, pois o tempo de preparação reduzido e os ciclos de produção mais rápidos compensam o custo inicial mais elevado da máquina.
4. Que tipos de peças se beneficiam mais com a usinagem CNC de 5 eixos?
A usinagem CNC de 5 eixos é especialmente benéfica para:
Componentes aeroespaciais com superfícies complexas
Implantes médicos e instrumentos cirúrgicos
Componentes de moldes e matrizes
Peças automotivas e mecânicas de precisão
Qualquer peça que exija usinagem em múltiplas superfícies, cavidades profundas ou recursos angulares se beneficia da capacidade de 5 eixos.
5. Quais materiais podem ser usinados usando uma máquina CNC de 5 eixos?
As máquinas CNC de 5 eixos podem processar uma ampla gama de materiais, incluindo:
Ligas de alumínio
Aço inoxidável
Titânio
Aço temperado
Plásticos de engenharia
A capacidade de otimizar os ângulos da ferramenta melhora a estabilidade da usinagem em diferentes materiais.
6. Qual a diferença entre usinagem 3+2 e usinagem simultânea de 5 eixos?
O processo de usinagem 3+2 posiciona a peça de trabalho utilizando dois eixos rotativos antes do corte, mas a usinagem em si ocorre com apenas três eixos ativos.
A usinagem simultânea de 5 eixos permite que todos os cinco eixos se movam ao mesmo tempo, possibilitando trajetórias de ferramentas mais suaves, melhores acabamentos de superfície e maior precisão em geometrias complexas.
Os fabricantes que investem em uma máquina CNC de 5 eixos para usinagem de precisão podem obter diversos benefícios, como maior adaptabilidade, precisão, qualidade, eficiência, produtividade e redução do tempo e custo de preparação. Por esses motivos, setores como o aeroespacial, o médico, o automotivo e outros que dependem de peças precisas e de alta qualidade devem considerar o uso de máquinas CNC de 5 eixos.
Uma máquina CNC de 5 eixos pode exigir um investimento inicial maior do que uma máquina de 3 eixos, mas pode gerar economia a longo prazo, reduzindo custos com mão de obra e ferramentas, além de acelerar a produção. A capacidade de usinar geometrias mais complexas e criar componentes com acabamento superficial de maior qualidade também pode aumentar a competitividade do fabricante no mercado.
Ao aumentar a precisão, a qualidade e a eficiência, uma máquina CNC de 5 eixos pode ajudar os produtores a acompanhar a natureza dinâmica da indústria.
