Pórticos fixos e pórticos móveis são dois dos projetos estruturais mais comuns usados em sistemas de usinagem CNC. Ambas as configurações são projetadas para oferecer desempenho de usinagem preciso, mas diferem significativamente em termos de estrutura da máquina, manuseio da peça, rigidez e capacidades de produção. Em uma máquina com pórtico fixo, o pórtico permanece estacionário enquanto a mesa de trabalho se move durante a usinagem.
Em uma máquina de pórtico móvel, a mesa de trabalho permanece fixa enquanto o pórtico se desloca pela área de usinagem. Essas diferenças estruturais afetam a precisão da usinagem, a capacidade de material, a área ocupada pela máquina, a produtividade e a adequação geral à aplicação. Compreender essas diferenças ajuda os fabricantes a selecionar a solução CNC mais apropriada para suas necessidades de produção.

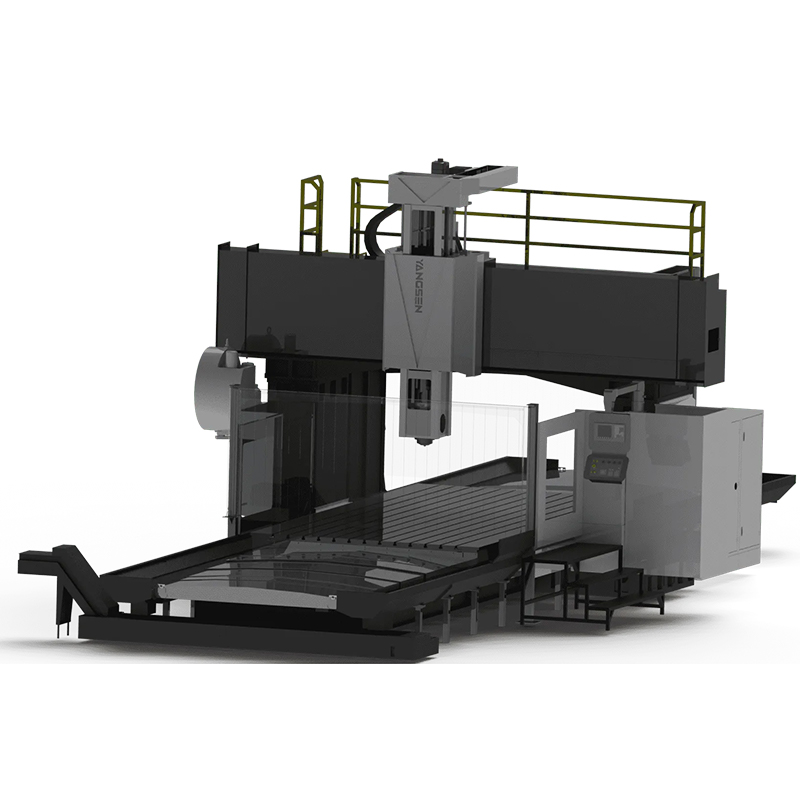

Uma máquina CNC de pórtico fixo apresenta uma estrutura de pórtico estacionária, com a ponte permanecendo fixa em posição durante as operações de usinagem. Nessa configuração, a mesa de trabalho se move sob o pórtico enquanto o fuso realiza operações de corte em múltiplos eixos.
Diferentemente dos sistemas de pórtico móvel, a própria peça se move ao longo da mesa da máquina durante a usinagem. Esse projeto minimiza o movimento na estrutura superior da máquina e permite que o conjunto do fuso mantenha maior estabilidade durante aplicações de corte pesado. As máquinas CNC de pórtico fixo são comumente usadas em indústrias que exigem alta rigidez, tolerâncias rigorosas e acabamento superficial superior.
As máquinas CNC de pórtico fixo estão disponíveis em diferentes configurações para atender a diversas necessidades de usinagem. A seleção de um tipo específico depende de fatores como tamanho da peça, tipo de material, volume de produção e precisão de usinagem exigida.

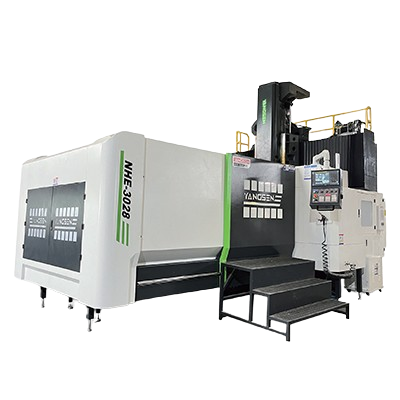

Pórtico fixo de coluna única
As máquinas de pórtico fixo de coluna única são projetadas para aplicações de usinagem mais leves e peças menores. Essas máquinas geralmente oferecem um formato compacto, mantendo boa rigidez e precisão. Elas são frequentemente usadas em oficinas e instalações de manufatura que processam componentes de tamanho médio e exigem soluções de usinagem com boa relação custo-benefício.
Pórtico fixo de coluna dupla
Máquinas de pórtico de coluna dupla As máquinas-pórtico estão entre as configurações mais comuns usadas na fabricação industrial. A estrutura de coluna dupla oferece suporte superior ao pórtico fixo, melhorando significativamente a rigidez e a estabilidade da máquina. Essas máquinas são ideais para operações de usinagem pesada, moldes grandes e aplicações de corte de metal de precisão.
Pórtico fixo de alta velocidade
As máquinas CNC de pórtico fixo de alta velocidade são projetadas especificamente para aplicações que exigem ciclos de usinagem rápidos sem sacrificar a precisão. Essas máquinas incorporam sistemas servo avançados, conjuntos de fusos leves e tecnologias otimizadas de controle de movimento para alcançar maior produtividade, mantendo excelente precisão.
Pórtico fixo para serviço pesado
As máquinas de pórtico fixo para serviço pesado são construídas para usinar materiais grandes e difíceis, como aço, ferro fundido e ligas industriais. Suas estruturas reforçadas e sistemas de fusos potentes permitem que elas suportem condições de corte agressivas, mantendo estabilidade e confiabilidade a longo prazo.

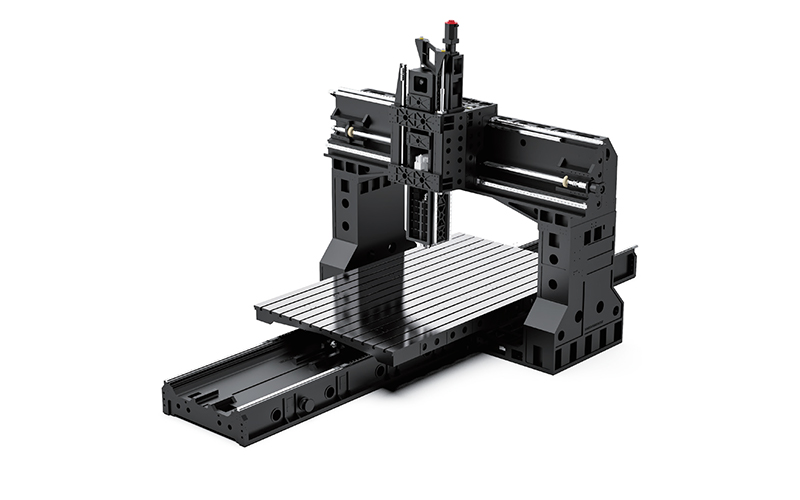

A estrutura de uma máquina CNC de pórtico fixo é projetada para alta rigidez e desempenho de usinagem estável. Nesse projeto, o pórtico permanece fixo na estrutura da máquina enquanto a mesa de trabalho se move durante a operação, garantindo um corte controlado e preciso.
A base da máquina geralmente é feita de ferro fundido ou aço soldado, proporcionando alta resistência à vibração e estabilidade a longo prazo. O pórtico fixo é firmemente montado em ambos os lados da base, o que reduz o movimento estrutural e melhora a precisão da usinagem. A mesa de trabalho se move ao longo de guias de precisão com controle servo-acionado para manter um posicionamento suave e preciso. Os sistemas modernos também incluem controles CNC avançados e unidades de fuso para maior eficiência.
Aqui estão alguns motivos pelos quais estamos optando por um pórtico fixo:
Vantagens do pórtico fixo | Desvantagens do pórtico fixo |
Excelente rigidez estrutural e resistência à vibração | Capacidade limitada de lidar com peças de trabalho extremamente grandes. |
Precisão de usinagem superior e tolerâncias mais rigorosas. | Requisitos de espaço maiores devido ao deslocamento da mesa |
Ideal para cortes pesados e usinagem de materiais duros. | Menos flexível para processamento de folhas extralongas. |
Melhoria na qualidade do acabamento superficial e na consistência de corte. | Movimentos bruscos da mesa podem criar inércia adicional. |
Maior vida útil da ferramenta devido às condições de corte estáveis. | O tamanho da máquina pode aumentar significativamente para áreas de trabalho grandes. |
Redução do desgaste estrutural nos componentes do pórtico | Geralmente, são necessários mais espaços para a instalação. |
Desempenho confiável a longo prazo em ambientes industriais. | Pode não ser tão eficiente quanto sistemas de pórtico móvel para produção em grande formato. |

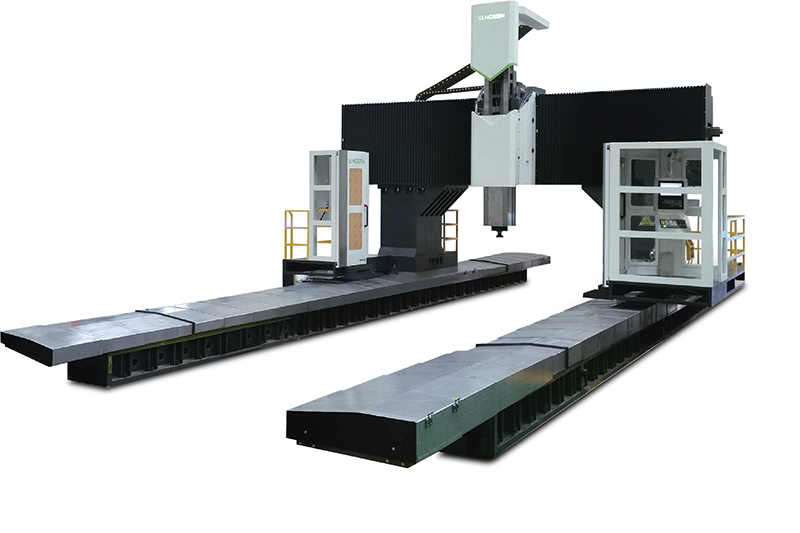

Uma máquina CNC de pórtico móvel é um sistema de usinagem no qual o pórtico se desloca sobre uma mesa de trabalho fixa durante a operação, enquanto a peça permanece imóvel. Esse projeto é amplamente utilizado em indústrias que exigem usinagem de grandes formatos e manuseio flexível de materiais. Diferentemente dos sistemas de pórtico fixo, o movimento estrutural se concentra no próprio pórtico, o que permite que a máquina cubra uma área de usinagem maior sem a necessidade de movimentação da mesa. Isso torna as máquinas de pórtico móvel altamente adequadas para o processamento de chapas de grandes dimensões, painéis longos e componentes industriais de grande porte com eficiência e estabilidade.
Máquinas CNC de pórtico móvel Estão disponíveis em diversas configurações, dependendo das necessidades de produção e da escala de usinagem. Cada tipo é projetado para equilibrar velocidade, rigidez e flexibilidade do espaço de trabalho.
Pórtico móvel para serviço leve
Os sistemas de usinagem leve são utilizados para tarefas de produção de menor porte, como marcenaria, sinalização e fabricação leve. Eles oferecem operação rápida e desempenho econômico para aplicações de usinagem não pesada.
Pórtico móvel industrial
As máquinas de pórtico móvel de nível industrial são construídas para ambientes de produção contínua. Elas apresentam estruturas mais robustas, guias aprimoradas e maior capacidade de carga, tornando-as adequadas para processamento de metais, peças aeroespaciais e materiais compósitos.
Pórtico móvel de alta velocidade
Essas máquinas são projetadas para ciclos de produção rápidos. Elas utilizam sistemas servo avançados e controle de movimento otimizado para atingir altas velocidades de corte, mantendo ao mesmo tempo uma precisão aceitável para a fabricação em larga escala.

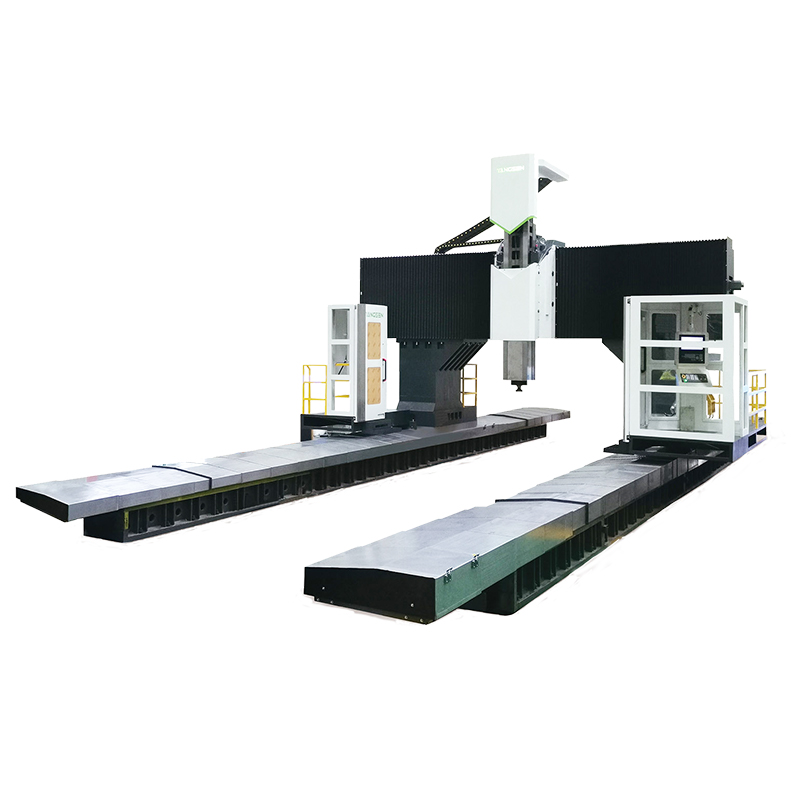

Pórtico móvel extragrande
Configurações extragrandes são utilizadas para materiais de dimensões excessivas, como componentes de construção naval, grandes painéis de alumínio e peças estruturais. Essas máquinas oferecem comprimentos de deslocamento estendidos e opções de design altamente escaláveis.

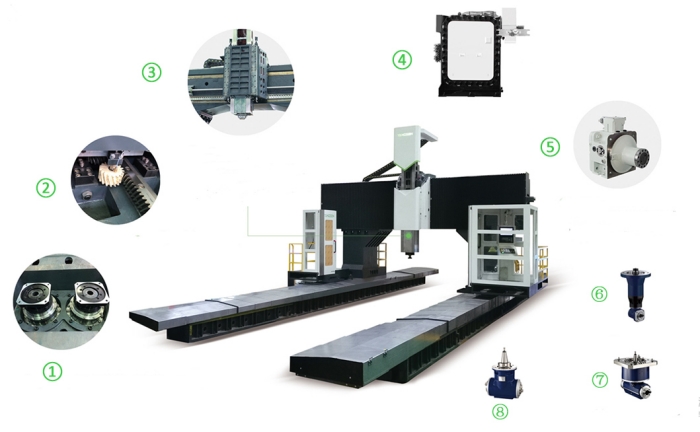

A estrutura de uma máquina CNC com pórtico móvel é projetada para maximizar a flexibilidade da área de trabalho e a eficiência no manuseio de materiais. Nesse sistema, a mesa de trabalho permanece completamente estacionária, enquanto o pórtico se move ao longo do eixo X para realizar as operações de usinagem.
A base da máquina proporciona uma estrutura estável que suporta peças pesadas e de grandes dimensões sem oscilações. O pórtico, montado sobre guias lineares de precisão, desloca-se suavemente pela área de usinagem e transporta o conjunto do fuso para as operações de corte. Isso reduz a necessidade de movimentar materiais de grandes dimensões durante a usinagem, melhorando a eficiência do manuseio.
As máquinas CNC com pórtico móvel são amplamente preferidas em indústrias que trabalham com peças grandes e exigem produção flexível. Aqui estão os principais motivos para escolher uma máquina com pórtico móvel.
Vantagens do pórtico móvel | Desvantagens do pórtico móvel |
Excelente para peças de trabalho grandes e de grandes dimensões. | Rigidez ligeiramente inferior em comparação com o pórtico fixo. |
Facilidade no carregamento de materiais devido à mesa fixa. | A vibração pode aumentar durante cortes pesados. |
Melhor aproveitamento do espaço em diversos layouts de fábrica. | Estabilidade reduzida em velocidades de usinagem muito altas. |
Alta produtividade para produção em larga escala | Requer mais manutenção dos componentes móveis. |
Adequado para fluxos de trabalho industriais contínuos. | Ligeiras limitações em aplicações de ultra-alta precisão. |
Flexível para diversos setores e materiais. | O desempenho de corte pode variar sob condições de carga pesada. |
Design escalável para necessidades de usinagem extragrandes. | Nem sempre é ideal para usinagem com tolerâncias muito apertadas. |
As máquinas CNC de pórtico fixo e de pórtico móvel diferem em vários aspectos importantes, como estrutura, comportamento de desempenho, custo e requisitos de manutenção. Essas diferenças afetam diretamente o desempenho de cada máquina em aplicações industriais reais e ajudam os fabricantes a decidir qual sistema melhor se adapta às suas necessidades de produção.
As máquinas CNC de pórtico fixo são construídas com uma estrutura de ponte estacionária, onde o pórtico permanece fixo enquanto a mesa de trabalho se move durante a usinagem. Esse projeto proporciona alta rigidez e excelente estabilidade. Em contraste, as máquinas CNC de pórtico móvel utilizam uma mesa de trabalho estacionária enquanto o pórtico se move pela área de usinagem. Isso permite um melhor manuseio de chapas grandes e peças de grandes dimensões.
Os sistemas de pórtico fixo são mais compatíveis com tarefas de usinagem de precisão, peças de pequeno a médio porte e aplicações de corte pesado. São amplamente utilizados em indústrias que exigem tolerâncias rigorosas, como a fabricação de moldes e a aeroespacial.
As máquinas de pórtico móvel são mais compatíveis com a produção em larga escala, materiais de grandes dimensões e processamento contínuo de chapas. São comumente utilizadas nas indústrias de marcenaria, sinalização e fabricação de grandes peças metálicas.
As máquinas CNC de pórtico fixo são geralmente mais caras em termos de construção estrutural e projeto focado em rigidez, especialmente para modelos de serviço pesado. No entanto, elas oferecem valor a longo prazo para indústrias de precisão.
As máquinas CNC com pórtico móvel podem ser mais econômicas para usinagem de grande formato, pois são projetadas para escalabilidade e alta produção, reduzindo o custo por unidade em ambientes de produção em massa.
As máquinas de pórtico fixo geralmente exigem uma configuração de fundação mais complexa devido à base pesada e ao sistema de mesa móvel. A instalação requer nivelamento adequado e planejamento de espaço.
As máquinas de pórtico móvel costumam ser mais fáceis de montar em grandes oficinas, já que a mesa é fixa e o sistema de movimentação do pórtico é modular e escalável.
Aspecto | CNC de pórtico fixo | CNC de pórtico móvel |
Frequência de manutenção | Menor, devido ao menor número de peças móveis do pórtico. | Mais alto, porque o pórtico se move durante a operação. |
Desgaste mecânico | Redução do desgaste na estrutura do pórtico | Maior desgaste nas vias-guia e nos sistemas de acionamento |
Necessidades de lubrificação | Requisitos moderados e estáveis | É necessária uma lubrificação mais frequente. |
Complexidade do serviço | Manutenção mais fácil e previsível | Rotina de manutenção um pouco mais complexa |
Risco de tempo de inatividade | Menor tempo de inatividade em uso prolongado. | Maior probabilidade de paradas programadas para manutenção |
Durabilidade a longo prazo | Muito alta devido à estrutura estável. | Alto, mas depende de manutenção regular. |
Substituição de peças | Substituição de componentes menos frequente | Substituição mais frequente de peças de desgaste |
A escolha entre máquinas CNC de pórtico fixo e pórtico móvel depende dos seus objetivos de produção, tipo de material, requisitos de precisão e planejamento de negócios a longo prazo. Cada fator desempenha um papel importante na determinação da máquina mais adequada para sua aplicação.
O primeiro e mais importante fator é o tipo de aplicação. Se o seu trabalho envolve usinagem de alta precisão, como fabricação de moldes, peças aeroespaciais ou componentes metálicos pesados, uma CNC de pórtico fixo é mais adequada. Ela oferece precisão e estabilidade superiores.
Se a sua aplicação se concentra na produção em larga escala, como marcenaria, fabricação de móveis, sinalização ou processamento de chapas grandes, uma CNC de pórtico móvel é a melhor escolha devido à sua capacidade de lidar com materiais de grandes dimensões de forma eficiente.
A compatibilidade refere-se à capacidade da máquina de suportar diferentes materiais e ambientes de produção. As máquinas de pórtico fixo são altamente compatíveis com metais duros, peças de precisão e indústrias que exigem tolerâncias rigorosas. Elas apresentam melhor desempenho em ambientes controlados e de alta precisão.
As máquinas de pórtico móvel são mais compatíveis com painéis grandes, materiais macios, compósitos e fluxos de trabalho de produção em massa, onde a flexibilidade de tamanho é importante.
Diferentes tipos de máquinas atendem a diferentes necessidades industriais. As máquinas de pórtico fixo estão disponíveis em configurações robustas, de alta velocidade e voltadas para a precisão, tornando-as ideais para tarefas de usinagem exigentes.
As máquinas de pórtico móvel são normalmente projetadas em modelos de estrutura aberta, de grande formato ou escaláveis, permitindo que os fabricantes personalizem o tamanho e a capacidade de produção de acordo com as necessidades.
O preço é outro fator importante a considerar na escolha de uma máquina CNC. As máquinas de pórtico fixo costumam ser mais caras devido à sua estrutura rígida e componentes de engenharia de alta precisão. No entanto, elas oferecem valor a longo prazo em indústrias de precisão.
As máquinas de pórtico móvel podem ser mais econômicas para grandes ambientes de produção, pois são projetadas para maior produtividade e áreas de trabalho maiores.
Seu orçamento disponível deve ser compatível com suas metas de produção. Se sua prioridade for ultraprecisão e confiabilidade industrial a longo prazo, investir em um sistema de pórtico fixo é mais vantajoso.
Se você tem um orçamento limitado, mas precisa de usinagem de grande formato e alta produtividade, uma CNC com pórtico móvel oferece melhor custo-benefício e escalabilidade.
A manutenção é um fator crítico na tomada de decisões. As máquinas de pórtico fixo geralmente exigem menos manutenção devido à sua estrutura estacionária, que reduz o desgaste mecânico. Isso resulta em menor tempo de inatividade e desempenho estável a longo prazo, melhorando o retorno sobre o investimento em indústrias focadas em precisão.
As máquinas de pórtico móvel exigem manutenção mais frequente devido à movimentação dos componentes do pórtico e das guias. No entanto, oferecem maior capacidade de produção, o que pode gerar um retorno sobre o investimento mais rápido em ambientes de fabricação de alto volume.
Ao planejar investimentos de longo prazo, considere não apenas os custos de manutenção, mas também a produtividade, a vida útil da máquina e a eficiência de produção esperada para determinar o melhor retorno sobre o investimento (ROI) para o seu negócio.
Qual é a principal diferença entre máquinas CNC de pórtico fixo e máquinas CNC de pórtico móvel?
A principal diferença reside na estrutura de movimento. Nas máquinas com pórtico fixo, o pórtico permanece estacionário enquanto a mesa de trabalho se move, enquanto nas máquinas com pórtico móvel, a mesa de trabalho permanece fixa e o pórtico se desloca sobre ela.
Qual máquina CNC oferece melhor precisão?
As máquinas CNC de pórtico fixo geralmente oferecem maior precisão devido à sua estrutura rígida e à redução da vibração durante a usinagem.
Qual máquina é melhor para peças grandes?
As máquinas CNC com pórtico móvel são mais adequadas para peças grandes e de dimensões generosas, pois podem lidar com materiais mais largos e compridos sem grandes limitações.
Qual tipo de CNC oferece a melhor relação custo-benefício?
Depende da aplicação. As máquinas com pórtico fixo são mais econômicas para trabalhos de precisão, enquanto as máquinas com pórtico móvel oferecem melhor custo-benefício para produção em larga escala.
Qual máquina requer mais manutenção?
As máquinas CNC com pórtico móvel geralmente exigem mais manutenção porque possuem mais componentes móveis, como acionamentos de pórtico e guias.
Qual máquina é melhor para investimento a longo prazo?
Ambos são bons investimentos a longo prazo, mas a escolha depende do uso. Um pórtico fixo é melhor para indústrias de precisão, enquanto um pórtico móvel é melhor para produção em larga escala.
As máquinas CNC de pórtico fixo e de pórtico móvel desempenham um papel importante na manufatura industrial moderna, mas sua adequação depende inteiramente dos requisitos da aplicação. As máquinas CNC de pórtico fixo são mais conhecidas por sua alta rigidez, precisão superior e excelente desempenho em tarefas de usinagem pesadas e focadas em alta precisão.
Por outro lado, as máquinas CNC de pórtico móvel se destacam no manuseio de peças grandes, oferecendo maior flexibilidade, escalabilidade e eficiência de produção para materiais de grandes dimensões. A escolha da máquina CNC adequada depende de fatores como tamanho da peça, precisão necessária, velocidade de produção e espaço disponível. Compreender essas diferenças ajuda os fabricantes a tomar melhores decisões de investimento e a melhorar a eficiência geral da usinagem.
Se você planeja investir em uma solução CNC confiável, escolha a máquina que melhor se adapta ao seu fluxo de trabalho e às suas necessidades de crescimento futuro. A CNC Yangsen oferece sistemas CNC avançados, projetados para proporcionar desempenho, precisão e valor industrial a longo prazo para todas as necessidades de fabricação.
