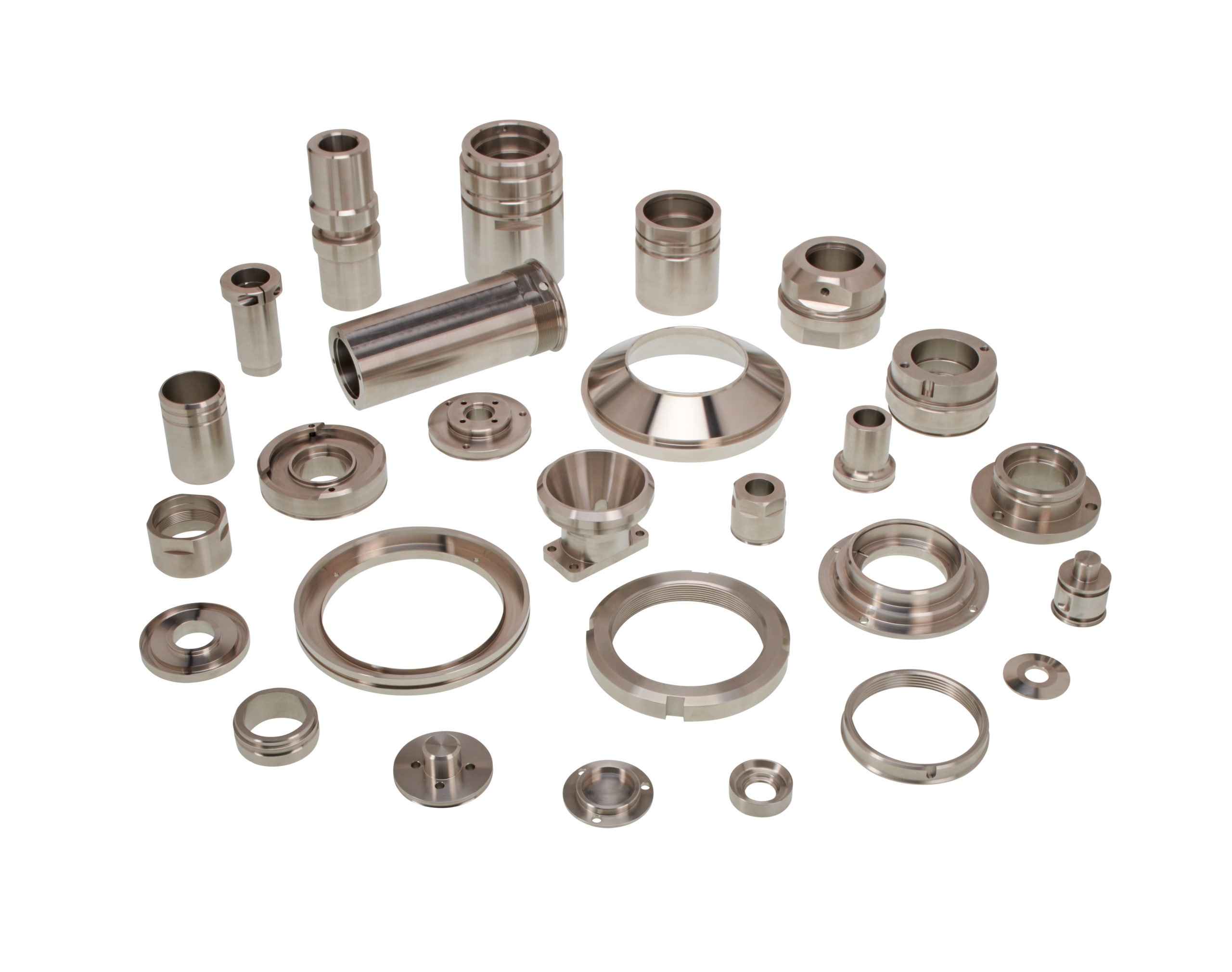

Vire o telefone para trás, olhe embaixo de um injetor de combustível e segure uma broca odontológica. Os dispositivos têm pequenos eixos, pinos e mangas que se encaixam praticamente sem fendas visíveis. Essas seções não são fundidas em massa nem fabricadas à mão.
Eles são produzidos usando tornos controlados por computador, que giram hastes de metal ou plástico em velocidades muito altas com ferramentas afiadas, cortando camadas finas até que o formato desejado seja alcançado.
Isso é conhecido como torneamento de precisão CNC e, sem ele, todas as indústrias de alta tecnologia parariam. Abaixo, um guia sobre como o processo funciona e por que, funcionalmente, você precisa recorrer a ele quando precisar de peças torneadas que, regularmente, atingem uma tolerância apertada.
O torneamento é um conceito simples. O material é removido prendendo uma haste redonda com uma pinça e girando-a ao redor do fuso, e então movendo uma ferramenta de corte de ponta única em linha reta durante a rotação. O resultado é um cilindro, um cone ou uma ranhura que se assemelha ao caminho da ferramenta.
CNC, sigla em inglês para controle numérico computadorizado, refere-se ao fato de que cada movimento é controlado por um programa na memória da máquina. Após a comprovação do código, o torno repete o ciclo, sem assistência humana.
O fresamento não é o caso, pois a peça permanece inalterada, mas a ferramenta está girando. O torneamento deixa a ferramenta plana e a peça em movimento, e é por isso que é um método favorito em eixos, roscas e na maioria dos materiais redondos.
Precisão significa que o tamanho da peça permanece dentro de uma faixa que geralmente é menor que a largura de um fio de cabelo humano. Um alvo comum é de mais ou menos 0,0005 polegadas.
A rugosidade da superfície é mantida em níveis de micropolegadas, e cada ranhura, raio e rosca começa no mesmo ponto na peça um e na peça dez mil. Os sistemas CNC atingem esse nível porque servomotores movem a ferramenta em corrediças de fuso de esferas com feedback de escalas de vidro ou codificadores rotativos.
O trabalho começa quando um engenheiro abre um software CAD e desenha a peça em três dimensões. Cada furo, rosca e chanfro são totalmente definidos.
O modelo também contém notas de tolerância, símbolos de acabamento de superfície e descrições de materiais. Este único arquivo se torna a referência principal para cada etapa seguinte.
Uma máquina não pode inicializar usando o arquivo CAD. O software CAM lê o modelo e exige que o usuário selecione as ferramentas, velocidades e profundidades de corte. O código G, que é uma lista de texto com coordenadas e comandos, é então escrito pelo software. Uma linha normal seria levar a torre a X0,250 Z-0,500 com uma taxa de avanço de 0,004 polegadas por revolução.
Este código é modificado pelos pós-processadores para o modelo específico da máquina, de modo que as velocidades do fuso, os comandos do líquido de refrigeração e os locais de troca de ferramentas estejam no formato do construtor.
O técnico de configuração escolhe a máquina certa para o trabalho. Um torno de dois eixos trabalha com eixos simples. Um centro de torneamento com ferramentas motorizadas e movimento no eixo Y adiciona furos planos e transversais em uma única fixação.
Tornos do tipo suíço seguram peças longas e finas com uma bucha-guia, de modo que o material se move enquanto o fuso permanece parado. Uma vez escolhida a máquina, o operador carrega a barra através do furo do fuso e instala as ferramentas na torre. Cada ferramenta é acoplada a uma referência comum, de modo que a máquina sabe onde a ponta se encaixa no espaço.

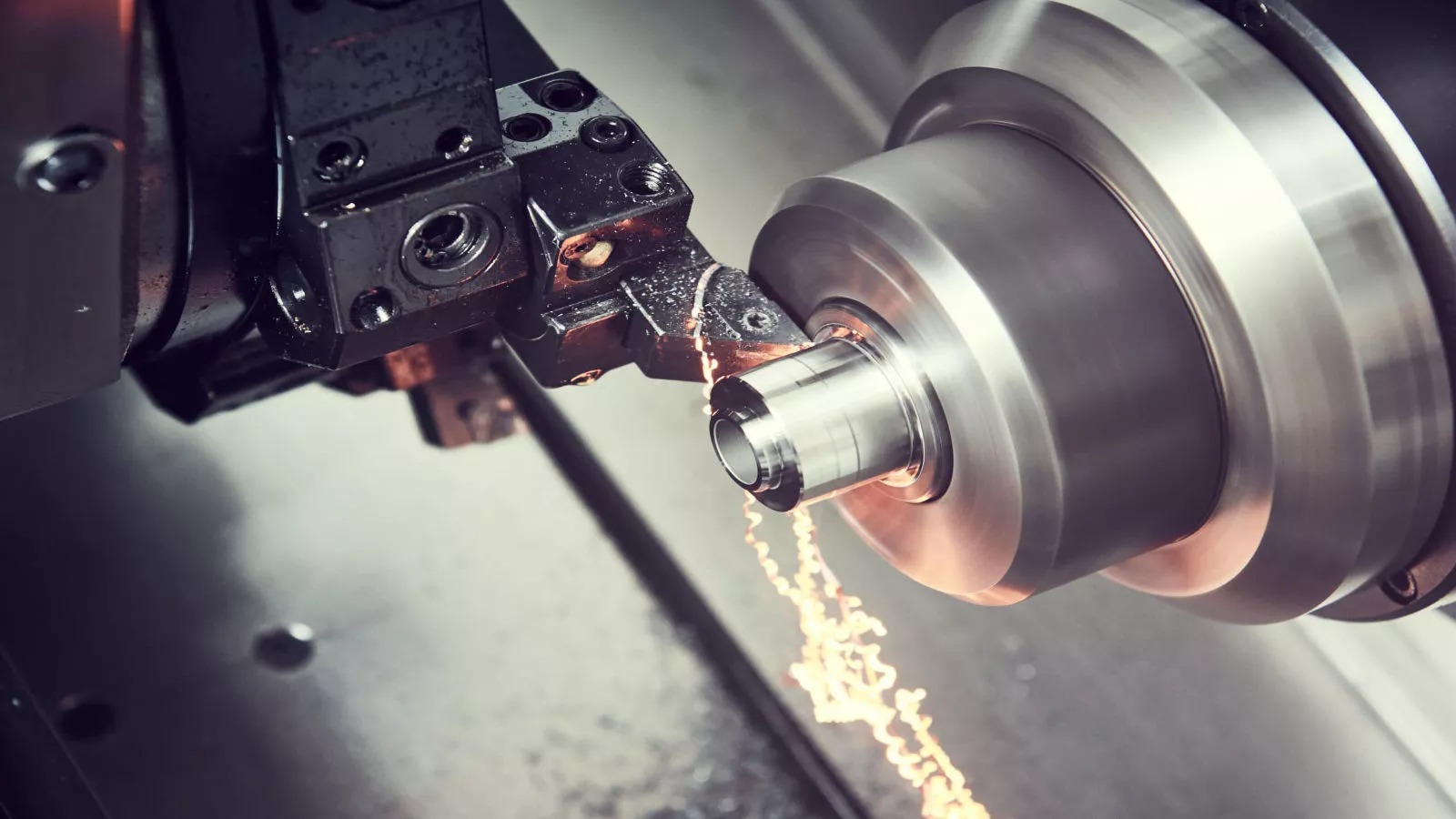

O programa CNC inicia e o fuso acelera até a rotação programada. A torre indexa a primeira ferramenta, move-a para a face da peça e faz um corte leve para criar um início limpo.
Em seguida, a ferramenta se desloca para o diâmetro externo e remove o material em passagens que podem ter apenas 0,005 polegadas de profundidade. Ferramentas de ranhura cortam ranhuras para anéis de vedação, ferramentas de rosca formam roscas UNF 4-40 e ferramentas motorizadas perfuram furos transversais sem mover a peça para outra máquina.
O líquido refrigerante inunda a zona de corte, dissipando o calor e os cavacos. O ciclo completo pode ser concluído em menos de um minuto para pinos simples ou durar vinte minutos para implantes médicos complexos.
Quando o ciclo termina, a peça ainda está quente. O operador a remove, deixa-a esfriar até a temperatura ambiente e, em seguida, verifica as dimensões críticas.
Um micrômetro de 0-1 polegada verifica o diâmetro, uma CMM traça o passo da rosca e um comparador óptico projeta o perfil em uma tela para confirmar os raios. Se alguma leitura se aproximar do limite de tolerância, o operador ajusta o deslocamento da ferramenta no controle e executa a próxima peça. Esse circuito fechado mantém o processo estável durante toda a produção.
Um torno de dois eixos movimenta a ferramenta em X e Z. Ele faceia, torneia e fura ao longo da linha central. Essas máquinas custam menos, são configuradas rapidamente e produzem milhares de conexões hidráulicas e eixos de motor todos os dias.
Ferramentas motorizadas referem-se ao fato de que a torre possui pequenos motores que giram fresas, machos e brocas.
Em vez de transportar o componente para uma fresadora, o torno molda uma peça plana, a fresadora corta uma ranhura ou o macho corta um furo transversal enquanto o fuso permanece preso à peça bruta. Uma única configuração economiza tempo e a precisão de posicionamento é mantida dentro de 0,0002 polegadas.
A torno de 3 eixos adiciona um deslizamento no eixo Y para que a ferramenta possa se mover fora do centro. Uma máquina de 4 eixos adiciona um segundo fuso ou um subfuso para que possa agarrar a peça do fuso principal e usinar a parte de trás.
Um sistema de 5 eixos inclina a ferramenta ou a peça para que ela possa cortar furos angulares ou formas esculpidas. Essas opções eliminam operações que antes exigiam três máquinas separadas.
Os tornos suíços alimentam a barra através de uma bucha-guia de encaixe justo, situada a apenas alguns milímetros da zona de corte. O cabeçote desliza para frente e para trás, de modo que o material se move em vez da ferramenta.
Essa configuração evita que parafusos longos e finos dobrem e permite cortes pesados em diâmetros de até 0,010 polegadas. Relojoeiros e fornecedores de parafusos médicos contam com máquinas suíças para tiragens que chegam a valores de seis dígitos.

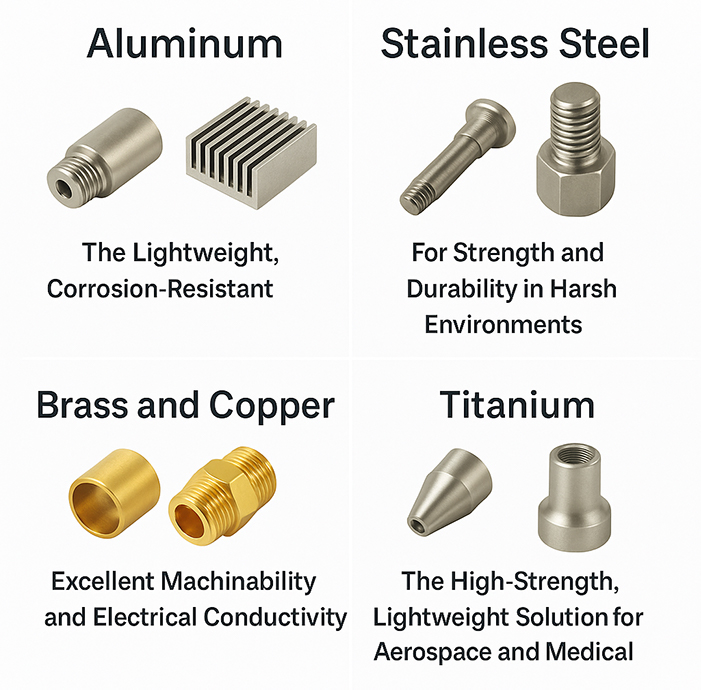

O alumínio 6061-T6 lasca com facilidade e opera em altas rotações por minuto, o que reduz os tempos de ciclo. Ele pesa um terço do aço e é usado na fabricação de dissipadores de calor, peças de drones e suportes para câmeras.
Os aços inoxidáveis 303 e 316L suportam água salgada e ciclos de esterilização. Instrumentos cirúrgicos e conexões de grau alimentício giram perfeitamente com insertos de carboneto afiados e bastante líquido refrigerante.
Máquinas de corte livre de latão 360 em alta velocidade, proporcionando um acabamento brilhante. O cobre 101 conduz eletricidade tão bem que os pinos dos conectores giram a partir de hastes em vez de serem estampados.
O Ti-6Al-4V pesa pouco, mas suporta cargas elevadas. O desafio é o calor, por isso as máquinas operam em velocidades de superfície mais baixas e com refrigeração de alta pressão. Articulações de quadril e espaçadores de turbina são peças comuns.
O Inconel 718 mantém sua resistência a 595 °C, por isso é utilizado em vedações e mancais de motores a jato. Essas ligas endurecem rapidamente, portanto, as ferramentas precisam de geometria positiva e engate constante.
As máquinas Delrin gostam de latão macio e são resistentes ao desgaste, por isso as engrenagens e impulsores de bombas giram a partir de barras de aço em tornos padrão.
O PEEK suporta vapor a 250 °C e ciclos repetidos de autoclave. Instrumentos odontológicos e implantes espinhais geralmente começam com uma haste de PEEK.
O PTFE é usado em assentos de válvulas e vedações que ficam dentro de linhas de fluidos corrosivos. É macio, portanto, ferramentas afiadas e cortes leves evitam ranhuras.
O nylon absorve umidade, portanto, as tolerâncias devem permitir o crescimento. O ABS é usinado de forma limpa e constrói protótipos de carcaças que se encaixam por encaixe.
Uma vez que o programa e os deslocamentos são bloqueados, todas as peças saem da máquina dentro da mesma faixa estreita. Essa repetibilidade permite que as linhas de montagem posteriores funcionem sem montagem manual.
Alimentadores de barras seguram hastes de 3,6 metros e as empurram para dentro do fuso automaticamente. As máquinas funcionam a noite toda com apenas um operador de plantão. Um centro de torneamento pode terminar um conector de latão a cada vinte segundos durante semanas.
As geometrias modernas de insertos proporcionam acabamentos tão lisos quanto 8 micropolegadas Ra em aço. Ferramentas motorizadas cortam furos transversais e ranhuras, dispensando a necessidade de um segundo fixador para a peça.
De plásticos macios a superligas de níquel, a mesma máquina realiza o trabalho desde que as velocidades, avanços e revestimentos de ferramentas corretos sejam escolhidos.
O software CAM aninha as peças dentro do comprimento da barra e minimiza os tocos restantes. Os cavacos caem nas esteiras transportadoras e retornam à recicladora, mantendo a perda de material baixa.
Eixos de turbina, pistões de atuadores e conexões hidráulicas são feitos de Inconel e Ti-6Al-4V. Cada peça é enviada com certificados de material completos e relatórios de inspeção que atendem aos padrões AS9100.
Parafusos ósseos, pilares dentários e conectores de cateteres precisam de roscas medidas em décimos de milésimos. Tornos suíços cortam esses formatos em aço inoxidável de grau de implante e hastes de PEEK em salas limpas de Classe 8.
Bicos injetores de combustível, pinos do sensor ABS e espaçadores do turbocompressor são feitos de aço temperado e alumínio. Fornecedores enviam milhões por ano com valores de CpK acima de 1,67.
Rolos transportadores, carretéis de válvulas pneumáticas e juntas robóticas começam como barras. O torneamento de precisão mantém os assentos dos rolamentos concêntricos para que os motores funcionem silenciosamente.
Pergunte se a oficina opera centros de torneamento multieixos com ferramentas motorizadas e movimento no eixo Y. Verifique se há máquinas suíças se suas peças são longas e pequenas. Uma oficina que investe em novos acionamentos de fuso e carregadores de barras demonstra estar pronta para o volume.
Procure, no mínimo, o registro ISO 9001:2015. O trabalho aeroespacial exige aprovação AS9100 e NADCAP. Peça para ver o cronograma de calibração da CMM e os registros de treinamento do operador.
Um fornecedor que já usina aço inoxidável 17-4 PH para instrumentos cirúrgicos conhece os fornecedores de ferramentas e os truques de controle de cavacos. Isso encurta sua curva de aprendizado e reduz os riscos.
Boas lojas avaliam sua impressão e sugerem pequenas alterações no raio de corte ou tamanhos de estoque mais restritos que economizam dinheiro. Elas devem cotar protótipos em poucos dias e compartilhar um vídeo da primeira tiragem para que você possa ver as lascas voando.
Sensores monitoram a carga do fuso, o desgaste da ferramenta e a temperatura. Algoritmos aprendem os padrões e interrompem o ciclo pouco antes de uma ferramenta quebrar. Os mesmos dados otimizam os avanços, reduzindo os tempos de ciclo em alguns segundos em cada peça.
Robôs carregam barras brutas e descarregam peças acabadas em caixas de transporte. Sistemas de visão verificam se há roscas faltantes e ejetam os refugos automaticamente. Oficinas em regiões com altos salários funcionam fins de semana inteiros sem funcionários.
Uma cabeça de revestimento a laser constrói um flange em um eixo e, em seguida, o torno corta a superfície externa no tamanho final. Uma única máquina realiza as duas tarefas e economiza semanas de tempo de entrega.
Coletores de névoa mantêm o óleo fora do ar. Centrífugas de cavacos centrifugam o líquido de arrefecimento de volta ao cárter para reutilização. Inversores de frequência variável cortam a energia quando a carga ociosa cai. Essas medidas reduzem custos e ajudam a atender às novas normas ambientais.
O torneamento de precisão CNC transforma barras brutas em componentes essenciais que podem ser instalados em telefones, motores a jato e até mesmo equipamentos cirúrgicos. Controle computadorizado, torres multieixos e ferramentas mecânicas garantem tolerâncias de dez milésimos, e alimentadores de barras garantem que os fusos operem durante a noite.
Os dissipadores de calor de alumínio, os parafusos de titânio e os espaçadores de turbina Inconel também são moldados com a mesma facilidade. Um modelo CAD claro é o primeiro passo para o sucesso, seguido por uma boa área de produção e, por fim, dados de inspeção que validam cada dimensão.
Com a integração de IA, robótica e sistemas híbridos ao fluxo de trabalho, a tecnologia se tornará cada vez mais acelerada e sustentável. O torneamento de precisão CNC representa o caminho mais curto entre a ideia e o produto quando peças de precisão (redondas) são necessárias e devem estar sempre corretas.
