Peças mecânicas para máquinas CNC

Entre em uma oficina mecânica e a primeira coisa que você notará é o zumbido constante de Máquinas CNC no trabalho. Essas máquinas cortam aço, alumínio e plástico com um nível de precisão que seria impossível manualmente.

Muitas pessoas presumem que toda a mágica acontece no software. A verdade? Sem componentes mecânicos fortes e confiáveis, mesmo o programa mais inteligente do mundo não conseguiria fazer um único corte.

As peças mecânicas de uma máquina CNC são o que realmente a mantém funcionando, pois suportam, movimentam e acionam cada corte. Elas suportam a carga, garantem movimentos suaves e mantêm todos os componentes perfeitamente alinhados.

Qualquer pessoa que já tenha passado algum tempo em uma oficina sabe que até mesmo uma pequena oscilação em um fuso ou um parafuso se soltando pode arruinar um trabalho inteiro e desperdiçar um longo dia de trabalho. É por isso que maquinistas e engenheiros costumam dizer: "Confie nas peças antes de confiar no código".

Neste blog, examinaremos em detalhes o lado mecânico das máquinas CNC. Você verá o que são essas peças, como funcionam em conjunto, os setores que dependem delas e o que vem por aí no mundo da tecnologia CNC.

O que são peças mecânicas de máquinas CNC?

CNC significa Controle Numérico Computadorizado. Embora a palavra "computador" chame a atenção, é o lado mecânico que torna tudo real. Quando você se aproxima de uma máquina CNC, estas são as peças que você pode realmente segurar e apontar.

A estrutura da máquina é espessa e sólida. Ela mantém tudo firme e evita aquelas vibrações irritantes que podem atrapalhar um corte. Parafusos e trilhos guiam a ferramenta exatamente para onde ela precisa ir, enquanto o fuso gira para moldar o metal. E não podemos nos esquecer do sistema de refrigeração. Ele evita o superaquecimento, especialmente durante trabalhos longos e difíceis.

Simplificando, o computador dá as ordens, mas essas partes são as que fazem o trabalho árduo, transformando o código em um corte real no material à sua frente. Deixe de fora ou negligencie pelo menos uma dessas partes, e a máquina não manterá a precisão por muito tempo.

Principais peças mecânicas de uma máquina CNC

Cada máquina CNC é construída de forma ligeiramente diferente dependendo de sua utilização. Uma fresadora miniatura para marcenaria não se parece com uma fresadora de alta resistência para a indústria aeroespacial. Mesmo assim, alguns componentes são comuns e, sem eles, nenhum sistema CNC seria possível de operar. Vamos discuti-los:

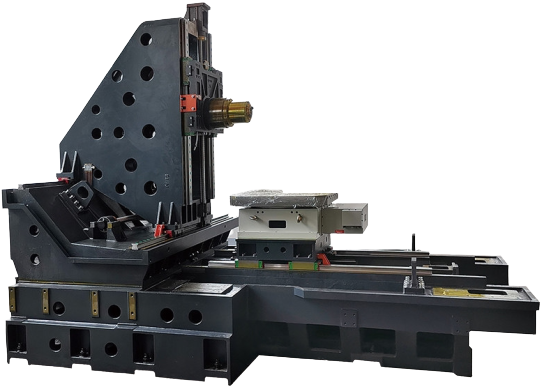

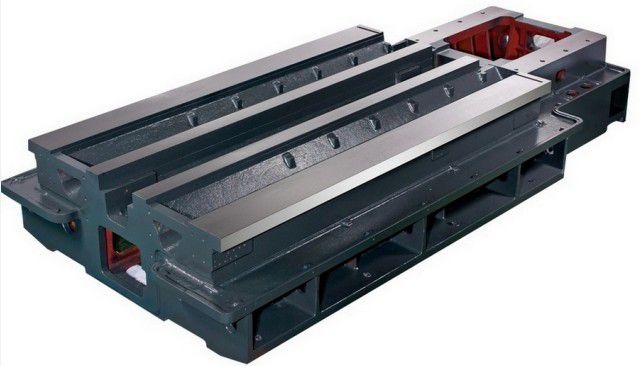

Cama e estrutura da máquina

A cama é um dos componentes mais vitais de uma máquina CNC.

●Objetivo: Considere a base como a base de todo o arranjo. Sua função é manter a máquina firme para evitar interferências das vibrações no corte.

● Materiais: Ferro fundido, aço ou outros materiais compostos são fortes o suficiente para suportar percursos pesados ​​e são os materiais comumente usados ​​em camas. São rígidos e duráveis, mantendo a forma quando dobrados ou movidos.

Conjunto do fuso

Considere o fuso como o núcleo do seu CNC. O fuso suporta a ferramenta de corte e a gira em várias velocidades, de acordo com o trabalho. Sem fuso, não há corte.

Tipos:

● Fusos acionados por correia: É relativamente barato e de fácil manutenção. Além disso, é mais indicado para aplicações de velocidade média.

● Fusos de acionamento direto: Ele é acoplado diretamente ao motor, proporcionando um funcionamento ainda mais suave e preciso (ideal para trabalhos de altíssima velocidade ou alta precisão).

● Fusos de alta qualidade: Alguns deles também têm motores e sistemas de resfriamento integrados para permitir cortes precisos, longos e estáveis.

Características: Rolamentos de grande capacidade, caixas de alta resistência e, em alguns casos, camisas de resfriamento para transferir calor durante um período de uso mais longo.

Por que isso é importante: Quando seu fuso não está funcionando da melhor forma, você terá superfícies duras, material de sucata e mais desgaste da ferramenta.

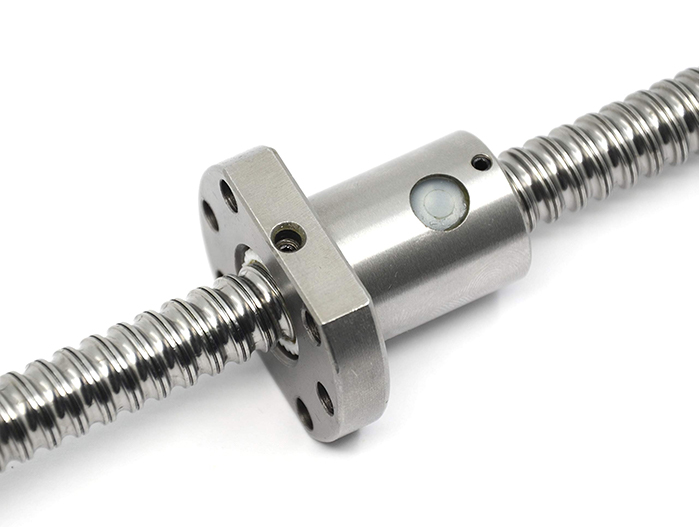

Parafusos de esferas e guias lineares

Esses são os elementos que proporcionam um deslocamento suave e preciso da máquina.

● Parafusos de esferas: Parafusos de esferas transformam o movimento giratório em movimento retilíneo. Eles são projetados para manter a precisão dentro de limites minúsculos, tão pequenos quanto micrômetros.

● Guias lineares: A ferramenta se move como se estivesse sobre trilhos. Ela se move em linha reta e precisa em todas as direções: X, Y e Z.

Por que são importantes: Com parafusos de esferas e guias, a máquina funciona suavemente, os cortes permanecem precisos e o equipamento dura mais.

Sistemas de transmissão de eixo

Esses são basicamente os músculos que impulsionam cada movimento da sua máquina CNC.

● Motores de acionamento: Eles são utilizados quando é necessária precisão de primeira classe, e os motores de passo são mais adequados para tarefas simples.

● Acoplamentos e correias: Eles conectam os motores aos parafusos e garantem a estabilidade do movimento. Quando eles escorregam, o movimento se torna instável e surgem erros no corte.

● Codificadores: Pequenos, mas vitais, os codificadores rastreiam a localização da ferramenta de corte continuamente. Basicamente, um GPS guia o seu fuso.

Por que isso é importante: Para a maioria das aplicações, uma máquina padrão de três eixos é suficiente, mas em cinco eixos ou outras configurações sofisticadas, esses sistemas permitem a produção de cortes complexos e intrincados sem precisar pausar/redefinir a peça manualmente.

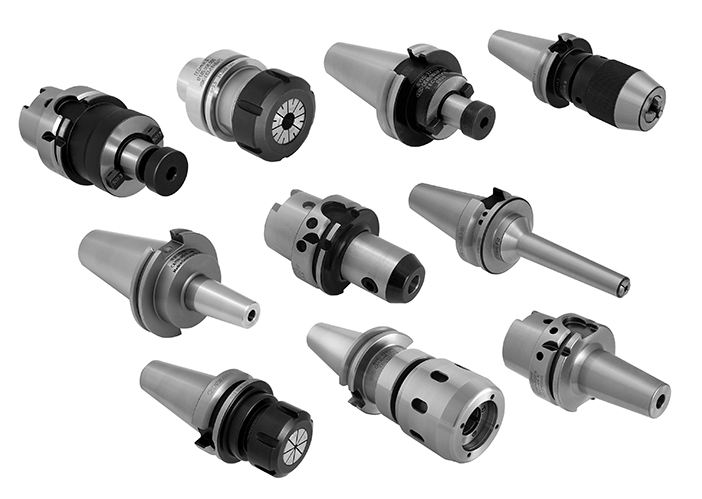

Porta-ferramentas e trocadores de ferramentas

As máquinas CNC geralmente não operam com uma única ferramenta.

● Porta-ferramentas: Eles prendem a ferramenta de corte ao eixo, mantendo-a estável durante a usinagem. Se o suporte não for sólido, você ouvirá ruídos, verá acabamentos ásperos e provavelmente acabará descartando a peça.

● Trocadores de ferramentas: Os trocadores automáticos de ferramentas, geralmente chamados de ATCs, permitem que a máquina pegue uma nova ferramenta em segundos, sem precisar esperar que alguém a troque manualmente.

Por que isso é importante: Em trabalhos como peças aeroespaciais, é normal que um componente precise de vinte ou mais ferramentas. Sem um ATC, você ficaria parando constantemente, o que desperdiça tempo e reduz a produção ao mínimo.

Mesa de trabalho, acessórios e fixação

Sem fixação adequada, você estará apenas cortando ar.

● Mesas de trabalho: Forneça uma base plana para matérias-primas.

● Jogos: Configurações personalizadas projetadas para formatos únicos.

● Morsos e mandris: Prenda os materiais firmemente para evitar movimento.

Por que isso é importante: Uma configuração frouxa causa trepidação, erros ou peças danificadas. Cortes limpos e precisos são sempre feitos com fixação sólida.

Sistemas de refrigeração e lubrificação

Ferramentas CNC produzem calor concentrado. Sem resfriamento, as ferramentas queimariam em segundos.

● Sistemas de refrigeração: Borrife líquido ou névoa na ferramenta de corte para dissipar o calor e lavar as lascas.

● Lubrificação: Manter as peças móveis em boas condições é importante. Isso protege os fusos de esferas e as guias contra desgaste. Se você ignorar isso, poderá começar a ouvir rangidos. Você também poderá notar rigidez e queda na precisão.

Benefícios: Lubrificar sua máquina ajuda a mantê-la funcionando sem problemas. Também aumenta a durabilidade das suas ferramentas. Além disso, mantém as peças acabadas com aparência limpa. A lubrificação regular pode evitar reparos caros no futuro.

Como as peças mecânicas da máquina CNC funcionam juntas

Uma peça sozinha não pode fazer muita coisa. É o trabalho em equipe que torna as máquinas CNC especiais.

● A estrutura mantém tudo estável

● O fuso faz o corte

● Parafusos de esferas e guias movem peças com precisão

● Os motores impulsionam esse movimento

● Os motores impulsionam esse movimento

● Os trocadores e porta-ferramentas mantêm a produção sem interrupção.

Panorama geral: Cada peça de uma máquina CNC precisa fazer seu trabalho. Se você ignorar algo pequeno, como lubrificação ruim ou uma guia solta, pode estragar tudo. Manter a máquina em boas condições ajuda a mantê-la funcionando bem. Isso economiza tempo e dinheiro. Também evita o acúmulo de frustração.

Aplicações Industriais

As máquinas CNC estão por toda parte. Algumas indústrias as utilizam para peças pequenas, outras para estruturas maciças. Aqui estão alguns setores onde as peças mecânicas das máquinas CNC desempenham um papel vital:

Aeroespacial e Defesa

Peças de aeronaves exigem tolerâncias tão rigorosas que até um fio de cabelo humano é grosso demais. Máquinas CNC com estruturas rígidas e guias de precisão produzem pás de turbinas, carcaças de motores e peças estruturais que devem resistir a condições extremas.

As aplicações de defesa incluem componentes de mísseis, invólucros de radar e peças de veículos militares.

Eletrônicos e Médicos

Máquinas CNC produzem pequenos invólucros, conectores e peças de placas de circuito onde a precisão milimétrica importa. Na medicina, elas são utilizadas para fabricar implantes, próteses e instrumentos cirúrgicos. Médicos e pacientes dependem desses itens todos os dias.

Aqui, fusos e guias devem trabalhar com precisão micrométrica, pois até mesmo o menor erro pode colocar em risco a segurança do paciente.

Indústria Automotiva e Pesada

As máquinas CNC realizam o trabalho pesado em oficinas automotivas, produzindo blocos de motor, peças de engrenagens e até mesmo as estruturas que mantêm os veículos seguros.

Nos setores de mineração, construção e energia, elas são ainda mais exigidas, cortando titânio, aço temperado e outros materiais brutais. Para sobreviver a essa carga de trabalho, as máquinas precisam de estruturas e fusos mais robustos, projetados para gerar potência bruta.

Como escolher peças mecânicas para máquinas CNC

Escolher as peças vai além do orçamento. É uma questão de ajuste.

●Velocidade do fuso: Combine o fuso ao seu material. O alumínio precisa de altas rotações por minuto (RPM). O aço prefere cortes mais lentos e fortes. Os compósitos ficam em algum ponto intermediário.

● Fixação: A forma como você fixa sua peça determina a precisão. Trabalhos pequenos e simples podem usar grampos padrão, enquanto peças complexas geralmente exigem fixadores personalizados.

● Resistência da cama e da estrutura: Quanto mais pesado e rígido, melhor. Uma estrutura instável prejudica a precisão.

● Sistemas de refrigeração: Para longos períodos, invista em resfriamento confiável para manter as ferramentas afiadas e as peças limpas.

● Trocadores de ferramentas: Se o seu trabalho envolve muitas etapas, os trocadores automáticos de ferramentas valem cada centavo.

● Regra de ouro: Escolha uma máquina que atenda às suas necessidades agora, mas pense também no futuro. Uma pequena atualização hoje pode evitar uma substituição cara amanhã.

Manutenção e problemas comuns

Máquinas CNC precisam de manutenção regular. Ignorar isso pode levar a atrasos dispendiosos quando você está com pressa.

● Lubrificação: Parafusos de esferas, rolamentos e guias precisam de óleo ou graxa regularmente. Isso os ajuda a deslizar suavemente e os mantém em ótimas condições.

● Alinhamento: O uso intenso pode deslocar peças. Se os cortes começarem a parecer irregulares, verifique as guias e o alinhamento dos eixos.

● Problemas no fuso: Fique atento a ruídos estranhos. O ranger dos rolamentos geralmente significa que eles estão com defeito. Detectar o problema logo no início economiza dinheiro.

● Retaliação: Parafusos de esferas desgastados podem causar atrasos entre o movimento e a resposta da ferramenta. Isso significa cortes ruins.

● Vazamentos de refrigerante: Vazamentos, se não forem controlados, podem destruir componentes eletrônicos ou entupir bombas. Verificações regulares permitem detectar pequenos problemas antes que se transformem em grandes dores de cabeça.

● Cuidados preventivos: Um pouco de manutenção de rotina faz toda a diferença. Mantê-la em dia pode evitar milhares de dólares em contas de reparo e perda de tempo de produção.

Tendências futuras para peças mecânicas de máquinas CNC

A indústria CNC está mudando rapidamente, e as peças que alimentam essas máquinas também. Aqui está uma prévia do que está por vir:

● Materiais híbridos: As estruturas das máquinas estão começando a incorporar compostos mais leves, porém mais resistentes.

● Fusos inteligentes: Alguns fusos têm sensores que monitoram o calor, a vibração e o desgaste e avisam antes de uma pane.

● Fixação automatizada: Alguns novos grampos e mesas de trabalho podem se adaptar para suportar diferentes formatos, eliminando o tempo de configuração e reduzindo a possibilidade de erros.

● Resfriamento verde: Novos sistemas de resfriamento reciclam líquidos, reduzem o desperdício e geralmente usam fluidos biodegradáveis, mantendo as ferramentas afiadas e reduzindo o impacto ambiental.

● Integração de IA: Algumas máquinas começaram a incluir feedback em tempo real para modificar o caminho e a velocidade da ferramenta automaticamente, cortando com mais rapidez e precisão.

O futuro está caminhando para máquinas CNC mais ecológicas, inteligentes e rápidas.

Considerações finais

Uma máquina CNC parece um amontoado de motores, aço e fios. Passe algum tempo no chão de fábrica e você verá mais. As peças mecânicas são o que dão vida à máquina.

A base mantém tudo estável, o fuso realiza o corte, os parafusos de esferas e guias mantêm o movimento preciso e o sistema de resfriamento evita que o calor jogue as coisas para longe.

Quando todos esses componentes são instalados corretamente e mantidos em bom estado, o software pode produzir resultados impecáveis. Ignore-os e mesmo o melhor programa não conseguirá salvar nada.

Seja você um maquinista em busca de tolerâncias mais rigorosas, um comprador em busca da próxima máquina ou um iniciante em educação, conhecer o hardware é fundamental. Uma mecânica sólida é o que permite uma produção tranquila e consistente ano após ano.
