Você já deve ter parado ao lado de uma máquina pelo menos tão grande quanto a mesa da sua sala de estar, sobre a qual caberia um carro — e a visto cortar metal com a calma caprichosa de um pintor desenhando um esboço a lápis. Essa cena é um exemplo do que é a usinagem CNC (controle numérico computadorizado) de grande porte. Enquanto as peças processadas em oficinas CNC comuns podem ser vistas na palma da mão, em setores específicos, os componentes são medidos em metros, não em milímetros.
As subseções abaixo discutem como as lojas obtêm cortes precisos, o maquinário que utilizam e os perigos de tomar a decisão errada, baseando muitas opções na escolha errada, o que pode levar a loja a incorrer em erros dispendiosos. Seja uma discussão sobre moinhos de pórtico ou rastreadores a laser portáteis, este é um livro que vai ao fundo sem sobrecarregar o leitor com terminologia.
"Grande" é um alvo em movimento. Um centro de usinagem com uma mesa de 1 m × 2 m parece enorme dentro de uma ferramentaria, mas parece modesto ao lado de uma fresadora de ponte que se desloca 20 m abaixo de um trilho. A prática da indústria frequentemente define trabalho grande como qualquer coisa fora do escopo da norma ISO 40 para trocadores de ferramentas ou mais pesado do que a capacidade de elevação segura de uma empilhadeira. Marcadores práticos incluem:
● Comprimento da mesa acima de 3 m ou espaçamento entre colunas acima de 2 m
● Curso do eixo Z maior que 1 m
● Peso parcial que requer uma ponte rolante, não uma transpaleteira
Os centros de usinagem tradicionais dependem de estruturas de ferro fundido e uma área de trabalho em formato de caixa. Grandes máquinas CNC expandem essa arquitetura. Colunas podem se deslocar sobre trilhos embutidos no chão da fábrica, enquanto trilhos transversais se movem para cima e para baixo para liberar peças de alturas variadas. A deriva térmica aumenta com o comprimento, então rotinas de compensação se tornam parte da configuração diária, e não extras opcionais. As taxas de avanço diminuem para conter a vibração e os porta-ferramentas ficam mais longos para alcançar cavidades profundas sem bater na ponta do fuso.
Usinagem CNC de grande porte ainda remove material com fresas rotativas ou reciprocantes. Um controlador aciona os motores dos eixos. O código G especifica à máquina quando acelerar, desacelerar e verificar o deslocamento. O movimento multieixo, três, quatro, cinco ou até sete eixos, permite que a broca alcance ângulos complexos com apenas uma configuração. A mudança de escala implica que qualquer pequeno passo em falso é ampliado na escala da área da superfície de trabalho, portanto, os operadores seguram sondas e sensores para manter a fresa no curso.
Às vezes, vale a pena dar um passo para trás e comparar rapidamente as máquinas de grande formato mais comuns. A tabela abaixo destaca a área de atuação de cada tipo, seus principais pontos fortes e as tarefas em que geralmente oferecem os melhores resultados.
Tipo de máquina | Envelope de trabalho típico (C × L × A) | Principais pontos fortes | Aplicações comuns |
Moinho de pórtico/ponte | 3 – 20 m × 2 – 6 m × 1 – 3 m | Manuseia peças muito largas em uma configuração; opções de cabeçote flexíveis | Longarinas de asas de aeronaves, cubos de turbinas eólicas e grandes moldes |
Fresadora horizontal de piso | 5 – 30 m × 2 – 4 m × 2 – 6 m | Perfuração e faceamento de furos profundos; mesas rotativas para peças fundidas pesadas | Carcaças de turbinas, blocos de motores e coletores hidráulicos |
Centro de torneamento de leito longo | Ø 0,5 – 4 m × comprimento 3 – 12 m | Suporte rígido para eixos; ferramentas motorizadas para ranhuras e superfícies planas | Eixos de transmissão, cubos de hélice, eixos ferroviários |
Fresadora multiuso | 2 – 10 m × 1 – 3 m × 1 – 3 m | Combina fresamento e torneamento; menos transferências de peças | Estruturas de satélite, corpos de válvulas complexos |
Lixadeira de superfície grande | 1 – 6 m × 0,5 – 3 m × 0,5 – 1 m | Alcança planicidade e acabamento precisos em materiais duros | Placas de prensa, bases de máquinas-ferramentas, placas de blindagem |

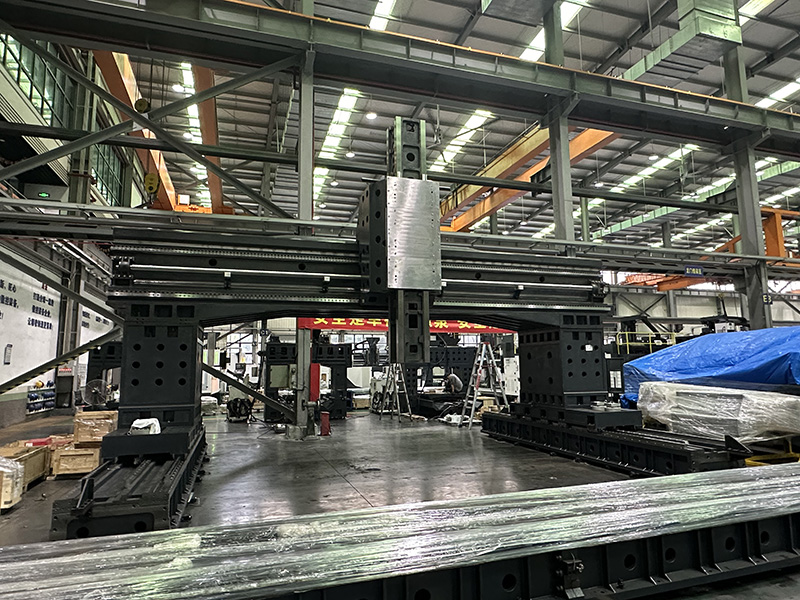

Imagine uma ponte rolante estacionada sobre a plataforma de uma máquina. A viga transversal — o pórtico — suporta uma cabeça de fresagem que se move para frente e para trás. Trilhos em cada lado guiam o pórtico enquanto enormes fusos de esferas ou acionamentos de cremalheira e pinhão o impulsionam. Muitas fresadoras de pórtico suportam cabeças intercambiáveis: fusos de alta velocidade para alumínio, cabeças de corte de engrenagens para carcaças de transmissão e acessórios em ângulo reto para paredes laterais profundas. Alguns modelos até utilizam cabeças aditivas para ciclos híbridos de construção e corte.
Fresadora horizontal, frequentemente abreviado para HBM, gira uma barra longa alinhada com o piso. A barra desliza para dentro e para fora do cabeçote para furar, furar ou facear sem reposicionar a peça. Grandes HBMs possuem mesas rotativas que processam peças forjadas de 30 toneladas. Escalas DRO extralongas rastreiam o movimento com resolução submicrométrica, transformando cortes lentos e pesados em peças de precisão.
Quando um eixo se estende por seis metros, tornos convencionais cedem sob a carga. Centros de torneamento de alta resistência utilizam cabeçotes duplos, apoios fixos e cabeçotes móveis reforçados com rolamentos hidrostáticos. Muitos adicionam torres de ferramentas motorizadas ou fusos de fresamento, combinando torneamento e fresamento em um único ciclo. Eixos rotacionais (C e B) indexam a peça para que as fresas alcancem rasgos de chaveta ou ranhuras de óleo sem uma configuração secundária.
Grampos, morsas e mandris aumentam de tamanho junto com a plataforma. Lápides modulares são aparafusadas em ranhuras em T e reconfiguradas rapidamente. A fixação hidráulica economiza esforço quando 60 parafusos exigiriam meio dia de trabalho com chaves. Para interromper a vibração, os maquinistas inserem barras preenchidas com tungstênio nas ferramentas de perfuração, alterando ligeiramente a massa e amortecendo a trepidação.
Trabalhos de grande porte geralmente começam com fresamento de faceamento — desbaste da parte superior para estabelecer uma referência precisa. As fresas variam de fresas de casca de 200 mm a fresas de 400 mm. Passes de contorno, depois entalhes de arestas e nervuras. Em seguida, cavidades, frequentemente três ou quatro vezes mais profundas que o diâmetro da ferramenta. Extensões de alcance extra mantêm as hastes afastadas das paredes; cada centímetro adicional aumenta a folga, mantendo as velocidades do fuso modestas. Passes de acabamento endireitam superfícies e atendem a requisitos como Ra 1,6 µm.
As peças forjadas brutas chegam com escala e ângulo de saída. Ferramentas de desbaste as raspam em uma rajada de cavacos azuis, deixando um estoque de 3 a 5 mm. Pastilhas de metal duro com ângulo de ataque positivo cortam mais livremente e em temperaturas mais baixas, o que economiza ciclos em etapas posteriores de desempenamento térmico. Ferramentas de acabamento e, em seguida, diâmetros com precisão de ±0,02 mm — uma faixa mais estreita do que muitos esperam de peças do tamanho de postes telefônicos.
Algumas vigas aeroespaciais precisam de passagens de lubrificação com vários metros de comprimento. Brocas canhão, brocas ejetoras e brocas BTA fazem o trabalho. O líquido de refrigeração através do fuso remove os cavacos, impedindo que eles soldem dentro do furo. Para rosquear roscas M60 ou maiores, as máquinas recorrem ao rosqueamento rígido com suportes de liberação de torque. A furação em estágios protege a vida útil do macho; cada furo piloto define o caminho para a ferramenta maior.
Quando as exigências de tolerância caem abaixo de dez mícrons, os cortadores passam o trabalho para as retificadoras. Retificadoras de ponte percorrem a peça como uma fita de seda em uma caixa de presente. Rodas de CBN cortam camadas nitretadas duras sem carga. Em seguida, são realizadas verificações de planicidade, utilizando autocolimadores ou interferômetros a laser em vários pontos da superfície.
Algumas oficinas soldam subconjuntos na mesa da mandriladora e, em seguida, usinam-nos na mesma braçadeira. Isso economiza levantamentos e agiliza o alinhamento. Após a soldagem, as fresas removem a distorção causada pelo calor. A parceria entre fabricação e usinagem se torna perfeita quando ambas as equipes compartilham o mesmo sistema de coordenadas.
Aços carbono de baixo custo (A36, 1045) são os campeões em estruturas de prensas, lanças de guindastes e assim por diante. Graus de liga (4140, 4340) proporcionam maior resistência à tração em eixos submetidos a cargas de torção.
Gigantes aeroespaciais escolhem placas 7050 e 7055 para longarinas. Variantes de alumínio-lítio economizam peso e mantêm a rigidez, ideais para plataformas de satélite.
Coletores de óleo e gás cortados em aço inoxidável 17-4 PH ou duplex resistem à corrosão em salmoura. Aços resistentes ao calor — A286, Incoloy 800 — atendem a componentes internos de usinas de energia.
O titânio 6-4 equilibra baixa densidade e alto limite de escoamento, mas sua natureza pegajosa cega as ferramentas rapidamente. Superligas — Inconel 718, Hastelloy X — resistem a fluxos de exaustão de 700 °C, mas empurram as cargas do fuso para a linha vermelha.
Nem todas as peças grandes são de metal. Painéis de fibra de carbono para monocoques de carros de corrida são usinados de forma limpa com fresas diamantadas. Revestimentos de UHMW-PE para calhas de manuseio de granéis resistem à abrasão e deslizam sobre os rolos com menos ruído.
O alumínio cresce aproximadamente 23 µm por metro por °C. Em um painel de 10 m, uma oscilação de 5 °C desloca os furos em mais do que a espessura de uma folha de papel. Oficinas instalam sistemas de controle climático que mantêm ±1 °C. Quando isso não é possível, máquinas sondam dados de referência imediatamente antes do corte, atualizando os deslocamentos em tempo real.
Cada passo do motor percorre uma distância maior em uma estrutura flexível. As colunas do pórtico pesam muitas toneladas, mas ainda flexionam sob carga. Os projetistas despejam concreto polimérico nas cavidades, endurecendo as peças fundidas sem a necessidade de nervuras maciças de aço. No piso, placas isolantes isolam a máquina do ruído da empilhadeira que atravessa o concreto.
Rastreadores a laser disparam feixes em esferas retrorrefletivas para mapear as coordenadas de uma peça com precisão de 0,020 mm em um vão de 30 m. Braços portáteis para CMMs prendem-se à mesa e alcançam os compartimentos para leituras em tempo real. Sondas em processo verificam as características entre as passagens, evitando o carrossel de "cortar, içar, medir, içar, recortar".
As longarinas das asas se esticam como a espinha de uma baleia voadora. A fresagem em uma única peça remove fileiras de fixadores, reduz o peso e limita as rachaduras por fadiga. As vigas do trem de pouso usinadas em aço 300M suportam todo o impacto do toque; suas paredes laterais devem permanecer paralelas em frações de milímetro para evitar vibração da carga lateral.
As carcaças das turbinas a vapor, cada uma do tamanho de uma van de entrega, precisam de flanges planas para reter a pressão. Os cubos das turbinas eólicas pesam 50 toneladas, mas devem aceitar parafusos de pás alinhados com uma precisão de 0,05 mm para evitar vibração a 10 rpm.
Os moldes de injeção para carrocerias de caminhões de rocha medem 12 m de ponta a ponta. Uma fresadora de ponte contorna a varredura interna para que as matrizes de estampagem formem painéis sem deformações. As estruturas das escavadeiras, construídas com chapas grossas, passam pelas passagens da fresadora para abrir furos de pinos que seguram buchas endurecidas para o pivô do braço.
Cubos de hélice, geralmente de níquel-alumínio-bronze, emergem de peças fundidas brutas repletas de cavidades resfriadas. Tornos e fresas CNC os finalizam com uma única fixação. Carcaças submarinas para propulsores de ROV exigem ranhuras para anéis de vedação com superfícies espelhadas; um deslizamento aqui inunda os componentes eletrônicos em minutos.
As anteparas de veículos lançadores combinam cavidades, nervuras e flanges de cúpula em peças forjadas monolíticas de grandes dimensões. A usinagem precisa permite que sobrevivam a ciclos criogênicos durante a subida. Placas de blindagem para sistemas terrestres passam por fresadoras de colunas móveis que encaixam janelas de parafusos sem deformar.
Uma máquina gigante fixa toda a peça de uma só vez. Essa fixação única elimina os erros de empilhamento causados pela movimentação de peças entre fixações.
Os projetistas unem nervuras, revestimentos e almas, antes separadas, em uma única peça. Menos soldas significam tempos de montagem mais curtos e menos burocracia para inspeção.
Antes dos grandes CNCs, o acabamento de um rotor de turbina hidráulica podia levar meses de traçado de molde e retificação manual. Agora, os programadores carregam um modelo, simulam cavacos e deixam o desbaste começar na mesma semana.
O controle digital repete os percursos das ferramentas com precisão de mícron. A rugosidade da superfície permanece dentro das especificações da primeira à quinquagésima peça, mesmo quando os operadores trocam de turno.
Os preços do titânio aumentam com os ciclos de demanda aeroespacial. Chapas de alumínio com espessura acima de 150 mm podem exigir pedidos diretos da fábrica. Os fornecedores cobram por libra, mas as taxas de frete disparam quando os planos excedem os limites de capacidade do caminhão.
As oficinas registram os minutos reais do fuso por meio de contadores embutidos. O desbaste a 5 mm de profundidade e o acabamento a 0,5 mm não têm o mesmo custo. As taxas horárias aumentam para cobrir depreciação, salários de operadores e reservas de manutenção.
Pastilhas de metal duro duram metade do tempo em Inconel em comparação com as de alumínio 6061. Orçar para arestas novas evita surpresas em paradas de linha. Algumas oficinas utilizam máquinas de venda automática que registram a identificação de cada pastilha, vinculando os dados de desgaste aos turnos e trabalhos.
Peças grandes frequentemente exigem verificação por terceiros, de acordo com a norma ASME Y14.5 ou ISO 2768. Aluguel de máquinas de medição de massa (CMM) portáteis e taxas de deslocamento do inspetor são adicionados à fatura. Quando um módulo acabado excede 4,2 m de altura, reboques especiais de plataforma baixa, vistorias de rotas e escoltas policiais são adicionados à fatura.
Verifique o comprimento, a largura, a altura, a potência do fuso, a carga máxima da mesa e a contagem de eixos ativos do envelope de trabalho. Uma deficiência em qualquer um deles inviabiliza o programa.
A ISO 9001 demonstra o controle básico do processo. A AS9100 sinaliza o rigor aeroespacial. API Q1 ou Q2 em breve serão relevantes no setor de petróleo e gás. Sem elas, os auditores questionarão as trilhas de documentação.
Fotos de peças acabadas revelam mais do que folhetos. Peça para ver dados de acabamento de superfície, relatórios de inspeção do primeiro artigo e depoimentos de clientes.
As datas de entrega mudam quando as máquinas operam perto da capacidade máxima. Tempo extra de fuso, turnos de fim de semana e dispositivos de troca rápida amortecem os picos de demanda. Retoques pós-venda — faceamento localizado ou furos extras — também exigem horários flexíveis.
A usinagem CNC de grande porte traz precisão de nível laboratorial a componentes que pesam tanto quanto ônibus urbanos. Fresadoras de pórtico, HBMs e tornos de mesa longa, combinados com rastreadores a laser e controles climáticos, tornam essa tarefa quase rotineira. O comportamento dos materiais, a vibração e a deriva térmica ainda testam as equipes de engenharia, então compradores inteligentes avaliam os recursos, as certificações e o histórico de uma oficina antes de se comprometerem.
Uma auditoria honesta das linhas de produção atuais frequentemente revela conjuntos que poderiam ser reduzidos a peças únicas e mais resistentes sob um único fuso de alta resistência. Quando isso acontece, os prazos de entrega diminuem, a qualidade aumenta e os projetos avançam com menos correrias noturnas. Para verificar se a usinagem superdimensionada agilizaria a próxima construção, reúna desenhos, liste os gargalos de tolerância e inicie uma conversa com um parceiro comprovado em grandes formatos.
